拟合曲线构建器更多...

#include <Features_FitCurveBuilder.hxx>

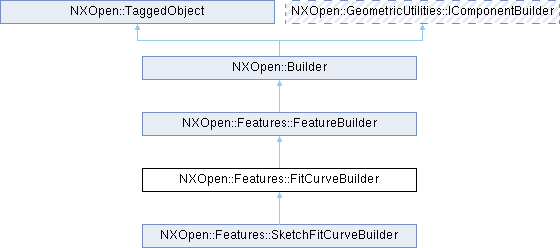

类 NXOpen::Features::FitCurveBuilder 继承关系图:

Public 成员函数
bool	CanKeepTemplateSelected ()
bool	CanRejectPointsAutomatically ()
bool	CanUseAllPointsInPart ()
void	ChainAllPoints ()
NXOpen::Features::GeometricConstraintDataManager *	ConstraintManager ()
int	Degree ()
void	DeleteTargetPoints (const std::vector< NXOpen::Point * > &points)
void	Evaluate ()
NXOpen::GeometricUtilities::CurveExtensionBuilder *	Extender ()
NXOpen::Features::FitCurveBuilder::FittingParametersOptions	FittingParameters ()
NXOpen::Point *	GetFinalTargetPoint (int index)
int	GetFinalTargetPointsSize ()
bool	HasRadius ()
bool	HasReversedDirection ()
bool	HasUniformSegments ()
bool	IsAssociative ()
bool	IsClosedBSpline ()
bool	IsClosedCurve ()
void	MakeConstraint (NXOpen::Point *point)
NXOpen::Direction *	ProjectionDirection ()
NXOpen::Features::FitCurveBuilder::ProjectionDirectionOptions	ProjectionDirectionOption ()
NXOpen::Expression *	Radius ()
NXOpen::Expression *	RejectionThreshold ()
void	RemoveConstraint (NXOpen::Point *point)
int	Segments ()
void	SetAssociative (bool associative)
void	SetCanKeepTemplateSelected (bool canKeepTemplateSelected)
void	SetCanRejectPointsAutomatically (bool rejectPoints)
void	SetCanUseAllPointsInPart (bool canUseAllPointsInPart)
void	SetClosedBSpline (bool isClosed)
void	SetClosedCurve (bool isClosed)
void	SetDegree (int degree)
void	SetFittingParameters (NXOpen::Features::FitCurveBuilder::FittingParametersOptions fittingParameters)
void	SetHasRadius (bool hasRadius)
void	SetHasReversedDirection (bool hasReversedDirection)
void	SetHasUniformSegments (bool hasUniformSegments)
void	SetProjectionDirection (NXOpen::Direction *projectionDirection)
void	SetProjectionDirectionOption (NXOpen::Features::FitCurveBuilder::ProjectionDirectionOptions projectionDirectionOption)
void	SetSegments (int segments)
void	SetTargetSourceType (NXOpen::Features::FitCurveBuilder::TargetSourceTypes targetSourceType)
void	SetTolerance (double tolerance)
void	SetType (NXOpen::Features::FitCurveBuilder::Types type)
NXOpen::SelectTaggedObjectList *	Target ()
NXOpen::Features::FitCurveBuilder::TargetSourceTypes	TargetSourceType ()
NXOpen::SelectSpline *	TemplateCurve ()
double	Tolerance ()
NXOpen::Features::FitCurveBuilder::Types	Type ()
void	UpdateTargetSelectionOnPointEditing ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_FitCurveBuilderBuilder

详细描述

拟合曲线构建器

表示 @link NXOpen::Features::FitCurve NXOpen::Features::FitCurve@endlink  构建器
 <br> 要创建此类的新实例，请使用 @link NXOpen::Features::FeatureCollection::CreateFitCurveBuilder  NXOpen::Features::FeatureCollection::CreateFitCurveBuilder @endlink  <br>

默认值。

属性	值
Extender.EndExtensionOption	None
Extender.EndValue.Value	0 (毫米单位部件), 0 (英寸单位部件)
Extender.StartExtensionOption	None
Extender.StartValue.Value	0 (毫米单位部件), 0 (英寸单位部件)
IsClosedCurve	true
ProjectionDirectionOption	Normal
Radius.Value	50.0 (毫米单位部件), 2.0 (英寸单位部件)
RejectionThreshold.Value	10.0 (毫米单位部件), 0.5 (英寸单位部件)

在 NX8.5.0 中创建.

成员枚举类型说明

◆ FittingParametersOptions

enum NXOpen::Features::FitCurveBuilder::FittingParametersOptions

拟合参数选项

枚举值
FittingParametersOptionsDegreeAndSegments	拟合到次数和段数
FittingParametersOptionsDegreeAndTolerance	拟合到次数和公差
FittingParametersOptionsTemplateCurve	拟合到模板样条

◆ ProjectionDirectionOptions

enum NXOpen::Features::FitCurveBuilder::ProjectionDirectionOptions

辅助曲线投影方向选项

枚举值
ProjectionDirectionOptionsXc	WCS X轴
ProjectionDirectionOptionsYc	WCS Y轴
ProjectionDirectionOptionsZc	WCS Z轴
ProjectionDirectionOptionsNormal	面法线
ProjectionDirectionOptionsView	视图
ProjectionDirectionOptionsVector	矢量

◆ TargetSourceTypes

enum NXOpen::Features::FitCurveBuilder::TargetSourceTypes

拟合目标类型

枚举值
TargetSourceTypesInfer	从选择推断目标
TargetSourceTypesSpecifiedPoints	指定点
TargetSourceTypesChainedPoints	使用一个或两个点链式连接
TargetSourceTypesCurve	曲线
TargetSourceTypesFace	面
TargetSourceTypesFacetBody	小平面体

◆ Types

enum NXOpen::Features::FitCurveBuilder::Types

拟合类型

枚举值
TypesFitSpline	拟合样条
TypesFitLine	拟合直线
TypesFitCircle	拟合圆弧或圆
TypesFitEllipse	拟合椭圆

成员函数说明

◆ CanKeepTemplateSelected()

bool NXOpen::Features::FitCurveBuilder::CanKeepTemplateSelected ( )

返回表示是否应保持模板曲线选中状态的标志
于NX8.5.0中创建。

许可要求：无

◆ CanRejectPointsAutomatically()

bool NXOpen::Features::FitCurveBuilder::CanRejectPointsAutomatically ( )

返回指示在拟合过程中是否应忽略超出阈值的点的标志
创建于NX8.5.0。

许可证要求:无

◆ CanUseAllPointsInPart()

bool NXOpen::Features::FitCurveBuilder::CanUseAllPointsInPart ( )

获取用于指示是否可以使用部件中所有点进行链接的标志
创建于NX8.5.0。

许可证要求：无

◆ ChainAllPoints()

void NXOpen::Features::FitCurveBuilder::ChainAllPoints ( )

基于一个选定的点链接工作部件中的所有点并评估曲线。该操作仅对NXOpen::Features::FitCurveBuilder::TargetSourceTypesInfer 有效。
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

◆ ConstraintManager()

NXOpen::Features::GeometricConstraintDataManager * NXOpen::Features::FitCurveBuilder::ConstraintManager ( )

获取约束管理器
创建于NX8.5.0。

许可证要求：无

◆ Degree()

int NXOpen::Features::FitCurveBuilder::Degree ( )

返回次数
于NX8.5.0中创建。

许可要求：无

◆ DeleteTargetPoints()

void NXOpen::Features::FitCurveBuilder::DeleteTargetPoints ( const std::vector< NXOpen::Point * > & points )

删除目标点
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

参数

points 要删除的原始目标点或约束管理器点之一

◆ Evaluate()

void NXOpen::Features::FitCurveBuilder::Evaluate ( )

评估曲线
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

◆ Extender()

NXOpen::GeometricUtilities::CurveExtensionBuilder * NXOpen::Features::FitCurveBuilder::Extender ( )

返回延伸选项
创建于NX8.5.0。

许可证要求:无

◆ FittingParameters()

NXOpen::Features::FitCurveBuilder::FittingParametersOptions NXOpen::Features::FitCurveBuilder::FittingParameters ( )

返回拟合参数
于NX8.5.0中创建。

许可要求：无

◆ GetFinalTargetPoint()

NXOpen::Point * NXOpen::Features::FitCurveBuilder::GetFinalTargetPoint ( int index )

返回最终用于拟合的目标点

返回: 创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

参数

index 索引

◆ GetFinalTargetPointsSize()

int NXOpen::Features::FitCurveBuilder::GetFinalTargetPointsSize ( )

返回最终用于拟合的目标点数量
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

◆ HasRadius()

bool NXOpen::Features::FitCurveBuilder::HasRadius ( )

获取是否有半径
创建于NX8.5.0。

许可证要求：无

◆ HasReversedDirection()

bool NXOpen::Features::FitCurveBuilder::HasReversedDirection ( )

返回指示是否应反转拟合曲线方向的标志
创建于NX8.5.0。

许可证要求:无

◆ HasUniformSegments()

bool NXOpen::Features::FitCurveBuilder::HasUniformSegments ( )

返回表示是否应创建均匀段的标志
于NX8.5.0中创建。

许可要求：无

◆ IsAssociative()

bool NXOpen::Features::FitCurveBuilder::IsAssociative ( )

返回指示是否应创建特征的标志
创建于NX8.5.0。

许可证要求:无

◆ IsClosedBSpline()

bool NXOpen::Features::FitCurveBuilder::IsClosedBSpline ( )

返回表示是否要拟合闭合B样条的标志
于NX8.5.0中创建。

许可要求：无

◆ IsClosedCurve()

bool NXOpen::Features::FitCurveBuilder::IsClosedCurve ( )

获取用于指示是否要拟合完整圆或椭圆的标志
创建于NX8.5.0。

许可证要求：无

◆ MakeConstraint()

void NXOpen::Features::FitCurveBuilder::MakeConstraint ( NXOpen::Point * point )

对于点目标，使目标点成为位置约束。对于其他目标，使指定点之一成为位置约束
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

参数

point 要设为约束的原始目标点之一

◆ ProjectionDirection()

NXOpen::Direction * NXOpen::Features::FitCurveBuilder::ProjectionDirection ( )

获取投影方向
创建于NX8.5.0。

许可证要求：无

◆ ProjectionDirectionOption()

NXOpen::Features::FitCurveBuilder::ProjectionDirectionOptions NXOpen::Features::FitCurveBuilder::ProjectionDirectionOption ( )

获取投影方向选项
创建于NX8.5.0。

许可证要求：无

◆ Radius()

NXOpen::Expression * NXOpen::Features::FitCurveBuilder::Radius ( )

获取圆半径
创建于NX8.5.0。

许可证要求：无

◆ RejectionThreshold()

NXOpen::Expression * NXOpen::Features::FitCurveBuilder::RejectionThreshold ( )

返回剔除阈值
创建于NX8.5.0。

许可证要求:无

◆ RemoveConstraint()

void NXOpen::Features::FitCurveBuilder::RemoveConstraint ( NXOpen::Point * point )

使现有的位置约束成为自由目标点
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

参数

point 要移除约束的原始目标点或约束管理器点之一

◆ Segments()

int NXOpen::Features::FitCurveBuilder::Segments ( )

返回段数
于NX8.5.0中创建。

许可要求：无

◆ SetAssociative()

void NXOpen::Features::FitCurveBuilder::SetAssociative ( bool associative )

设置指示是否应创建特征的标志
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

参数

associative 关联标志

◆ SetCanKeepTemplateSelected()

void NXOpen::Features::FitCurveBuilder::SetCanKeepTemplateSelected ( bool canKeepTemplateSelected )

设置表示是否应保持模板曲线选中状态的标志
于NX8.5.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

canKeepTemplateSelected 是否保持模板选中

◆ SetCanRejectPointsAutomatically()

void NXOpen::Features::FitCurveBuilder::SetCanRejectPointsAutomatically ( bool rejectPoints )

设置指示在拟合过程中是否应忽略超出阈值的点的标志
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

参数

rejectPoints 自动点剔除标志

◆ SetCanUseAllPointsInPart()

void NXOpen::Features::FitCurveBuilder::SetCanUseAllPointsInPart ( bool canUseAllPointsInPart )

设置用于指示是否可以使用部件中所有点进行链接的标志
创建于NX8.5.0。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

canUseAllPointsInPart canuseallpointsinpart

◆ SetClosedBSpline()

void NXOpen::Features::FitCurveBuilder::SetClosedBSpline ( bool isClosed )

设置表示是否要拟合闭合B样条的标志
于NX8.5.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

isClosed 是否闭合

◆ SetClosedCurve()

void NXOpen::Features::FitCurveBuilder::SetClosedCurve ( bool isClosed )

设置表示是否要拟合完整圆形或椭圆形的标志
于NX8.5.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

isClosed 是否闭合

◆ SetDegree()

void NXOpen::Features::FitCurveBuilder::SetDegree ( int degree )

设置次数
于NX8.5.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

degree 次数

◆ SetFittingParameters()

void NXOpen::Features::FitCurveBuilder::SetFittingParameters ( NXOpen::Features::FitCurveBuilder::FittingParametersOptions fittingParameters )

设置拟合参数
于NX8.5.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

fittingParameters 拟合参数

◆ SetHasRadius()

void NXOpen::Features::FitCurveBuilder::SetHasRadius ( bool hasRadius )

设置是否有半径
创建于NX8.5.0。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

hasRadius hasradius

◆ SetHasReversedDirection()

void NXOpen::Features::FitCurveBuilder::SetHasReversedDirection ( bool hasReversedDirection )

设置指示是否应反转拟合曲线方向的标志
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

参数

hasReversedDirection 反转方向标志

◆ SetHasUniformSegments()

void NXOpen::Features::FitCurveBuilder::SetHasUniformSegments ( bool hasUniformSegments )

设置表示是否应创建均匀段的标志
于NX8.5.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

hasUniformSegments 是否有均匀段

◆ SetProjectionDirection()

void NXOpen::Features::FitCurveBuilder::SetProjectionDirection ( NXOpen::Direction * projectionDirection )

设置投影方向
创建于NX8.5.0。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

projectionDirection projectiondirection

◆ SetProjectionDirectionOption()

void NXOpen::Features::FitCurveBuilder::SetProjectionDirectionOption ( NXOpen::Features::FitCurveBuilder::ProjectionDirectionOptions projectionDirectionOption )

设置投影方向选项
创建于NX8.5.0。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

projectionDirectionOption projectiondirectionoption

◆ SetSegments()

void NXOpen::Features::FitCurveBuilder::SetSegments ( int segments )

设置段数
于NX8.5.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

segments 段数

◆ SetTargetSourceType()

void NXOpen::Features::FitCurveBuilder::SetTargetSourceType ( NXOpen::Features::FitCurveBuilder::TargetSourceTypes targetSourceType )

设置目标类型
创建于NX8.5.0。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

targetSourceType targetsourcetype

◆ SetTolerance()

void NXOpen::Features::FitCurveBuilder::SetTolerance ( double tolerance )

设置公差
于NX8.5.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

tolerance 公差

◆ SetType()

void NXOpen::Features::FitCurveBuilder::SetType ( NXOpen::Features::FitCurveBuilder::Types type )

设置类型
创建于NX8.5.0。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

type type

◆ Target()

NXOpen::SelectTaggedObjectList * NXOpen::Features::FitCurveBuilder::Target ( )

获取目标对象。此命令的输入可以是收敛对象。
创建于NX8.5.0。

许可证要求：无

◆ TargetSourceType()

NXOpen::Features::FitCurveBuilder::TargetSourceTypes NXOpen::Features::FitCurveBuilder::TargetSourceType ( )

获取目标类型
创建于NX8.5.0。

许可证要求：无

◆ TemplateCurve()

NXOpen::SelectSpline * NXOpen::Features::FitCurveBuilder::TemplateCurve ( )

返回模板曲线
于NX8.5.0中创建。

许可要求：无

◆ Tolerance()

double NXOpen::Features::FitCurveBuilder::Tolerance ( )

返回公差
于NX8.5.0中创建。

许可要求：无

◆ Type()

NXOpen::Features::FitCurveBuilder::Types NXOpen::Features::FitCurveBuilder::Type ( )

获取类型
创建于NX8.5.0。

许可证要求：无

◆ UpdateTargetSelectionOnPointEditing()

void NXOpen::Features::FitCurveBuilder::UpdateTargetSelectionOnPointEditing ( )

通过用编辑后的点替换原始点来更新目标选择。当通过拖动编辑目标点时，最初选择的目标点会被表示编辑位置的另一个点替换。因此原始点不再需要保持选中状态。
创建于NX8.5.0。

许可证要求:实体建模 ("SOLIDS MODELING")

Public 类型
enum	FittingParametersOptions { FittingParametersOptionsDegreeAndSegments , FittingParametersOptionsDegreeAndTolerance , FittingParametersOptionsTemplateCurve }
enum	ProjectionDirectionOptions { ProjectionDirectionOptionsXc , ProjectionDirectionOptionsYc , ProjectionDirectionOptionsZc , ProjectionDirectionOptionsNormal , ProjectionDirectionOptionsView , ProjectionDirectionOptionsVector }
enum	TargetSourceTypes { TargetSourceTypesInfer , TargetSourceTypesSpecifiedPoints , TargetSourceTypesChainedPoints , TargetSourceTypesCurve , TargetSourceTypesFace , TargetSourceTypesFacetBody }
enum	Types { TypesFitSpline , TypesFitLine , TypesFitCircle , TypesFitEllipse }

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ FittingParametersOptions

◆ ProjectionDirectionOptions

◆ TargetSourceTypes

◆ Types

成员函数说明

◆ CanKeepTemplateSelected()

◆ CanRejectPointsAutomatically()

◆ CanUseAllPointsInPart()

◆ ChainAllPoints()

◆ ConstraintManager()

◆ Degree()

◆ DeleteTargetPoints()

◆ Evaluate()

◆ Extender()

◆ FittingParameters()

◆ GetFinalTargetPoint()

◆ GetFinalTargetPointsSize()

◆ HasRadius()

◆ HasReversedDirection()

◆ HasUniformSegments()

◆ IsAssociative()

◆ IsClosedBSpline()

◆ IsClosedCurve()

◆ MakeConstraint()

◆ ProjectionDirection()

◆ ProjectionDirectionOption()

◆ Radius()

◆ RejectionThreshold()

◆ RemoveConstraint()

◆ Segments()

◆ SetAssociative()

◆ SetCanKeepTemplateSelected()

◆ SetCanRejectPointsAutomatically()

◆ SetCanUseAllPointsInPart()

◆ SetClosedBSpline()

◆ SetClosedCurve()

◆ SetDegree()

◆ SetFittingParameters()

◆ SetHasRadius()

◆ SetHasReversedDirection()

◆ SetHasUniformSegments()

◆ SetProjectionDirection()

◆ SetProjectionDirectionOption()

◆ SetSegments()

◆ SetTargetSourceType()

◆ SetTolerance()

◆ SetType()

◆ Target()

◆ TargetSourceType()

◆ TemplateCurve()

◆ Tolerance()

◆ Type()

◆ UpdateTargetSelectionOnPointEditing()
