表示 NXOpen::Mechatronics::HydraulicValve 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::HydraulicValveCollection::CreateHydraulicValveBuilder

在NX11.0.0中创建。
更多...

#include <Mechatronics_HydraulicValveBuilder.hxx>

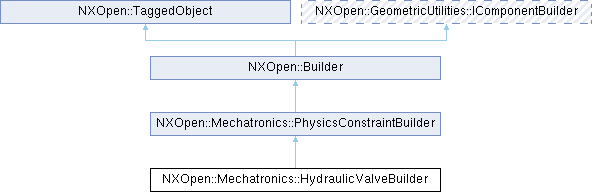

类 NXOpen::Mechatronics::HydraulicValveBuilder 继承关系图:

Public 类型
enum	OutputValveType { OutputValveTypeFourWay , OutputValveTypeThreeWay }
	阀类型。更多...

Public 成员函数
NXOpen::Expression *	ControlInput ()
	初始控制输入。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Mechatronics::SelectHydraulicCylinderList *	Cylinders ()
	液压缸。可以是 HydraulicCylinder 。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	ExhaustPressure ()
	初始排气压力。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	NominalFlow ()
	初始额定流量。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	NominalPressure ()
	初始额定压力。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
void	SetCylinders (const std::vector< NXOpen::Mechatronics::HydraulicCylinder * > &cylinders)
	液压缸。设置液压缸数组。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
void	SetValveType (NXOpen::Mechatronics::HydraulicValveBuilder::OutputValveType valveType)
	阀类型。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	SupplyPressure ()
	初始供油压力。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Mechatronics::HydraulicValveBuilder::OutputValveType	ValveType ()
	阀类型。在NX11.0.0中创建。许可要求： nx_mcd_core ("Mechatronics Concept Designer")
Public 成员函数继承自 NXOpen::Mechatronics::PhysicsConstraintBuilder
NXString	Name ()
void	SetName (const char *name)
void	SetName (const NXString &name)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_HydraulicValveBuilderBuilder

详细描述

表示 NXOpen::Mechatronics::HydraulicValve 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::HydraulicValveCollection::CreateHydraulicValveBuilder

在NX11.0.0中创建。

液压阀构建器类

成员枚举类型说明

◆ OutputValveType

enum NXOpen::Mechatronics::HydraulicValveBuilder::OutputValveType

阀类型。

枚举值
OutputValveTypeFourWay	3位4通阀
OutputValveTypeThreeWay	在NX1899中已过时

成员函数说明

◆ ControlInput()

NXOpen::Expression * NXOpen::Mechatronics::HydraulicValveBuilder::ControlInput ( )

初始控制输入。
在NX11.0.0中创建。

许可要求： nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ Cylinders()

NXOpen::Mechatronics::SelectHydraulicCylinderList * NXOpen::Mechatronics::HydraulicValveBuilder::Cylinders ( )

液压缸。可以是 HydraulicCylinder 。
在NX11.0.0中创建。

许可要求： nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ ExhaustPressure()

NXOpen::Expression * NXOpen::Mechatronics::HydraulicValveBuilder::ExhaustPressure ( )

初始排气压力。
在NX11.0.0中创建。

许可要求： nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ NominalFlow()

NXOpen::Expression * NXOpen::Mechatronics::HydraulicValveBuilder::NominalFlow ( )

初始额定流量。
在NX11.0.0中创建。

许可要求： nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ NominalPressure()

NXOpen::Expression * NXOpen::Mechatronics::HydraulicValveBuilder::NominalPressure ( )

初始额定压力。
在NX11.0.0中创建。

许可要求： nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ SetCylinders()

void NXOpen::Mechatronics::HydraulicValveBuilder::SetCylinders ( const std::vector< NXOpen::Mechatronics::HydraulicCylinder * > & cylinders )

液压缸。设置液压缸数组。
在NX11.0.0中创建。

许可要求： nx_mcd_core ("Mechatronics Concept Designer")

参数

cylinders 输入几何

◆ SetValveType()

void NXOpen::Mechatronics::HydraulicValveBuilder::SetValveType ( NXOpen::Mechatronics::HydraulicValveBuilder::OutputValveType valveType )

阀类型。
在NX11.0.0中创建。

许可要求： nx_mcd_core ("Mechatronics Concept Designer")

设置

参数

valveType 阀类型

◆ SupplyPressure()

NXOpen::Expression * NXOpen::Mechatronics::HydraulicValveBuilder::SupplyPressure ( )

初始供油压力。
在NX11.0.0中创建。

许可要求： nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ ValveType()

NXOpen::Mechatronics::HydraulicValveBuilder::OutputValveType NXOpen::Mechatronics::HydraulicValveBuilder::ValveType ( )
