PDF打印构建器更多...

#include <PrintPDFBuilder.hxx>

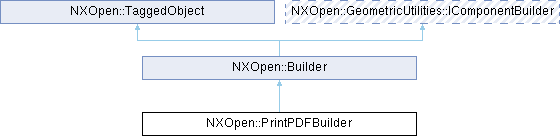

类 NXOpen::PrintPDFBuilder 继承关系图:

Public 类型
enum	ActionOption { ActionOptionNew , ActionOptionOverwrite , ActionOptionAppend , ActionOptionNative }
enum	Color { ColorAsDisplayed , ColorPartColors , ColorCustomPalette , ColorBlackOnWhite , ColorLegacyColors , ColorColorsByWidth }
enum	ImageResolutionOption { ImageResolutionOptionDraft , ImageResolutionOptionLow , ImageResolutionOptionMedium , ImageResolutionOptionHigh }
enum	OutputTextOption { OutputTextOptionText , OutputTextOptionPolylines }
enum	RelationOption { RelationOptionSpecification , RelationOptionManifestation , RelationOptionUndefined }
enum	SizeOption { SizeOptionFullScale , SizeOptionScaleFactor , SizeOptionDimension }
enum	UnitsOption { UnitsOptionMetric , UnitsOptionEnglish }
enum	Width { WidthStandardWidths , WidthSingleWidth , WidthCustomThreeWidths , WidthCustomPalette }

Public 成员函数
NXOpen::PrintPDFBuilder::ActionOption	Action ()
bool	AddWatermark ()
bool	Append ()
void	Assign ()
NXOpen::PrintPDFBuilder::Color	Colors ()
NXOpen::CDF *	CreateCdf ()
bool	CreateNewFromUi ()
NXOpen::WidthDefinition *	CreateWidthDefinition ()
bool	CustomSymbolsInForeground ()
NXString	DatasetName ()
NXString	DatasetType ()
void	DefinePalette ()
void	DefineWidths ()
bool	DeleteDatasets ()
NXString	Filename ()
NXOpen::CDF *	GetCdf ()
NXOpen::WidthDefinition *	GetWidthDefinition ()
NXOpen::PrintPDFBuilder::ImageResolutionOption	ImageResolution ()
NXString	NamedReferenceType ()
NXOpen::PrintPDFBuilder::OutputTextOption	OutputText ()
bool	RasterImages ()
NXOpen::PrintPDFBuilder::RelationOption	Relation ()
double	Scale ()
void	SetAction (NXOpen::PrintPDFBuilder::ActionOption action)
void	SetAddWatermark (bool addWatermark)
void	SetAppend (bool append)
void	SetColors (NXOpen::PrintPDFBuilder::Color colors)
void	SetCreateNewFromUi (bool fromUI)
void	SetCustomSymbolsInForeground (bool customSymbolsInForeground)
void	SetDatasetName (const char *datasetName)
void	SetDatasetName (const NXString &datasetName)
void	SetDatasetType (const char *datasetType)
void	SetDatasetType (const NXString &datasetType)
void	SetDeleteDatasets (bool deleteDatasets)
void	SetFilename (const char *filename)
void	SetFilename (const NXString &filename)
void	SetImageResolution (NXOpen::PrintPDFBuilder::ImageResolutionOption imageResolution)
void	SetNamedReferenceType (const char *namedReferenceType)
void	SetNamedReferenceType (const NXString &namedReferenceType)
void	SetOutputText (NXOpen::PrintPDFBuilder::OutputTextOption outputText)
void	SetRasterImages (bool rasterImages)
void	SetRelation (NXOpen::PrintPDFBuilder::RelationOption relation)
void	SetScale (double scale)
void	SetShadedGeometry (bool shadedGeometry)
void	SetSize (NXOpen::PrintPDFBuilder::SizeOption size)
void	SetUnits (NXOpen::PrintPDFBuilder::UnitsOption units)
void	SetWatermark (const char *watermark)
void	SetWatermark (const NXString &watermark)
void	SetWidths (NXOpen::PrintPDFBuilder::Width widths)
void	SetXDimension (double xDimension)
void	SetYDimension (double yDimension)
bool	ShadedGeometry ()
NXOpen::PrintPDFBuilder::SizeOption	Size ()
NXOpen::PlotSourceBuilder *	SourceBuilder ()
NXOpen::PrintPDFBuilder::UnitsOption	Units ()
NXString	Watermark ()
NXOpen::PrintPDFBuilder::Width	Widths ()
double	XDimension ()
double	YDimension ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_PrintPDFBuilderBuilder

详细描述

PDF打印构建器

代表一个@link NXOpen::PrintPDFBuilder NXOpen::PrintPDFBuilder@endlink，用于将当前显示内容
或选中的图纸导出为PDF文档。此类仅适用于Windows系统，通过@link NXOpen::PlotManager NXOpen::PlotManager@endlink 创建。
所有提供的图纸必须属于当前显示的部件。
 <br> 要创建此类的新实例，请使用@link NXOpen::PlotManager::CreatePrintPdfbuilder  NXOpen::PlotManager::CreatePrintPdfbuilder @endlink  <br>

默认值。

属性	值
关联关系	未定义

创建于NX5.0.0版本。

成员枚举类型说明

◆ ActionOption

enum NXOpen::PrintPDFBuilder::ActionOption

指定运行Teamcenter时使用的操作选项

枚举值
ActionOptionNew	创建新PDF文档，若Teamcenter中存在同名文档则覆盖
ActionOptionOverwrite	覆盖现有PDF文档，若Teamcenter中无对应文档则抛出错误
ActionOptionAppend	追加到现有PDF文档，若Teamcenter中无对应文档则抛出错误
ActionOptionNative	导出到本地文件夹

◆ Color

enum NXOpen::PrintPDFBuilder::Color

指定创建PDF文档时使用的颜色选项

枚举值
ColorAsDisplayed	按显示状态
ColorPartColors	部件颜色
ColorCustomPalette	自定义调色板
ColorBlackOnWhite	黑底白字
ColorLegacyColors	传统颜色
ColorColorsByWidth	按线宽区分颜色

◆ ImageResolutionOption

enum NXOpen::PrintPDFBuilder::ImageResolutionOption

指定导出光栅图像时的图像分辨率

枚举值
ImageResolutionOptionDraft	草稿分辨率
ImageResolutionOptionLow	低分辨率
ImageResolutionOptionMedium	中分辨率
ImageResolutionOptionHigh	高分辨率

◆ OutputTextOption

enum NXOpen::PrintPDFBuilder::OutputTextOption

指定输出文本选项，文本或多段线

枚举值
OutputTextOptionText	保留文本格式
OutputTextOptionPolylines	文本导出为多段线

◆ RelationOption

enum NXOpen::PrintPDFBuilder::RelationOption

指定将PDF导出到Teamcenter时使用的关联关系

枚举值
RelationOptionSpecification	技术要求
RelationOptionManifestation	实例化
RelationOptionUndefined	无关联关系

◆ SizeOption

enum NXOpen::PrintPDFBuilder::SizeOption

指定PDF文档的尺寸选项。

枚举值
SizeOptionFullScale	全比例
SizeOptionScaleFactor	比例因子
SizeOptionDimension	自定义尺寸

◆ UnitsOption

enum NXOpen::PrintPDFBuilder::UnitsOption

指定与尺寸关联的单位

枚举值
UnitsOptionMetric	公制
UnitsOptionEnglish	英制

◆ Width

enum NXOpen::PrintPDFBuilder::Width

指定要使用的线宽分配类型的主要选择。

枚举值
WidthStandardWidths	标准线宽
WidthSingleWidth	单一线宽
WidthCustomThreeWidths	自定义三种线宽
WidthCustomPalette	自定义调色板

成员函数说明

◆ Action()

NXOpen::PrintPDFBuilder::ActionOption NXOpen::PrintPDFBuilder::Action ( )

获取在Teamcenter环境中保存PDF文件时要使用的操作选项。可设置为新建、覆盖现有PDF或追加到现有PDF。
创建于NX5.0.0。

许可证要求：无

◆ AddWatermark()

bool NXOpen::PrintPDFBuilder::AddWatermark ( )

获取添加水印选项。若设置为false，PDF文档将不添加水印；若设置为true，将把用户定义的水印文本添加到PDF文档中。
版本始于NX5.0.0。

许可要求：无

◆ Append()

bool NXOpen::PrintPDFBuilder::Append ( )

获取追加选项。若设置为false，将创建新PDF文档并覆盖现有同名文档；若设置为true，将把所选图纸追加到现有PDF文档中。
版本始于NX5.0.0。

许可要求：无

◆ Assign()

void NXOpen::PrintPDFBuilder::Assign ( )

当操作选项选择新建时，点击此按钮将为数据集字段分配合适的名称。
创建于NX5.0.0。

许可证要求：无

◆ Colors()

NXOpen::PrintPDFBuilder::Color NXOpen::PrintPDFBuilder::Colors ( )

获取创建PDF文档时要使用的颜色选项。若颜色选项设置为自定义调色板或按宽度区分颜色，则PDF文档将使用CDF对象中用户定义的颜色属性。
创建于NX5.0.0。

许可证要求：无

◆ CreateCdf()

NXOpen::CDF * NXOpen::PrintPDFBuilder::CreateCdf ( )

       创建并返回一个@link NXOpen::CDF NXOpen::CDF@endlink 对象，该对象代表调色板。
       当颜色选项选择自定义调色板或按宽度着色时，此对象包含所有自定义颜色信息。
    @return  CDF对象

版本始于NX5.0.0。

许可要求：无

◆ CreateNewFromUi()

bool NXOpen::PrintPDFBuilder::CreateNewFromUi ( )

获取即使数据库中已存在仍从UI创建新项的选项。该选项决定即使数据库中已有数据集，是否仍创建新数据集。
创建于NX2212.0.0.

许可要求: 无

◆ CreateWidthDefinition()

NXOpen::WidthDefinition * NXOpen::PrintPDFBuilder::CreateWidthDefinition ( )

       创建并返回一个@link NXOpen::WidthDefinition NXOpen::WidthDefinition@endlink 对象，该对象代表
       线宽调色板。当线宽选项选择单线宽、自定义三种线宽或自定义调色板时，此对象包含所有自定义线宽信息。
    @return  WidthDefinition对象

版本始于NX5.0.0。

许可要求：无

◆ CustomSymbolsInForeground()

bool NXOpen::PrintPDFBuilder::CustomSymbolsInForeground ( )

获取"打印时自定义符号置于前景"选项。开启此选项，自定义符号将在打印时显示于前景；关闭此选项，打印时几何体可能覆盖自定义符号。
创建于NX11.0.0。

许可证要求：无

◆ DatasetName()

NXString NXOpen::PrintPDFBuilder::DatasetName ( )

获取在Teamcenter环境中创建新PDF文档时要使用的数据集名称。当操作选项选择新建、覆盖现有PDF或追加到现有PDF时，将使用该数据集名称。
创建于NX5.0.0。

许可证要求：无

◆ DatasetType()

NXString NXOpen::PrintPDFBuilder::DatasetType ( )

获取将PDF导出到Teamcenter时使用的数据集类型。
创建于NX7.5.0。

许可证要求：无

◆ DefinePalette()

void NXOpen::PrintPDFBuilder::DefinePalette ( )

初始化颜色调色板。用户可修改任意颜色的属性，当颜色选项选择自定义调色板或按宽度区分颜色时，将使用这些修改后的颜色。
创建于NX5.0.0。

许可证要求：无

◆ DefineWidths()

void NXOpen::PrintPDFBuilder::DefineWidths ( )

初始化宽度对话框。用户可修改单一宽度、自定义三种宽度或自定义调色板的属性，根据所选的宽度选项，将使用这些修改后的宽度值。
创建于NX5.0.0。

许可证要求：无

◆ DeleteDatasets()

bool NXOpen::PrintPDFBuilder::DeleteDatasets ( )

获取PDF数据集删除开关的取值函数
创建于NX1980.0.0.

许可要求: 无

◆ Filename()

NXString NXOpen::PrintPDFBuilder::Filename ( )

获取创建PDF文档时要使用的文件名。
版本始于NX5.0.0。

许可要求：无

◆ GetCdf()

NXOpen::CDF * NXOpen::PrintPDFBuilder::GetCdf ( )

       返回一个@link NXOpen::CDF NXOpen::CDF@endlink 对象，该对象代表调色板。
       当颜色选项选择自定义调色板或按宽度着色时，此对象包含所有自定义颜色信息。
    @return  CDF对象

版本始于NX5.0.0。

许可要求：无

◆ GetWidthDefinition()

NXOpen::WidthDefinition * NXOpen::PrintPDFBuilder::GetWidthDefinition ( )

       返回一个@link NXOpen::WidthDefinition NXOpen::WidthDefinition@endlink 对象，该对象代表线宽调色板。
       当线宽选项选择单线宽、自定义三种线宽或自定义调色板时，此对象包含所有自定义线宽信息。
    @return  WidthDefinition对象

版本始于NX5.0.0。

许可要求：无

◆ ImageResolution()

NXOpen::PrintPDFBuilder::ImageResolutionOption NXOpen::PrintPDFBuilder::ImageResolution ( )

获取导出着色视图时生成的图像分辨率。
创建于NX5.0.0。

许可证要求：无

◆ NamedReferenceType()

NXString NXOpen::PrintPDFBuilder::NamedReferenceType ( )

获取将PDF导出到Teamcenter时使用的命名引用类型。
创建于NX7.5.0。

许可证要求：无

◆ OutputText()

NXOpen::PrintPDFBuilder::OutputTextOption NXOpen::PrintPDFBuilder::OutputText ( )

获取PDF的文本输出方式。该选项决定工程图文本将以文本还是多段线形式导出。
创建于NX6.0.0。

许可证要求：无

◆ RasterImages()

bool NXOpen::PrintPDFBuilder::RasterImages ( )

获取光栅图像选项。此选项决定是否将光栅图像导出到PDF文档中。
版本始于NX5.0.0。

许可要求：无

◆ Relation()

NXOpen::PrintPDFBuilder::RelationOption NXOpen::PrintPDFBuilder::Relation ( )

获取将PDF导出到Teamcenter时使用的关联类型。
创建于NX7.5.0。

许可证要求：无

◆ Scale()

double NXOpen::PrintPDFBuilder::Scale ( )

获取创建PDF文档时使用的缩放比例。该值范围为0.00至1.00，仅当尺寸选项设置为比例模式时生效。
版本始于NX5.0.0。

许可要求：无

◆ SetAction()

void NXOpen::PrintPDFBuilder::SetAction ( NXOpen::PrintPDFBuilder::ActionOption action )

设置在Teamcenter环境中保存PDF文件时要使用的操作选项。可设置为新建、覆盖现有PDF或追加到现有PDF。
创建于NX5.0.0。

许可证要求：无

参数

action 操作选项

◆ SetAddWatermark()

void NXOpen::PrintPDFBuilder::SetAddWatermark ( bool addWatermark )

设置添加水印选项。若设置为false，PDF文档将不添加水印；若设置为true，将把用户定义的水印文本添加到PDF文档中。
版本始于NX5.0.0。

许可要求：无

参数

addWatermark 添加水印选项

◆ SetAppend()

void NXOpen::PrintPDFBuilder::SetAppend ( bool append )

设置追加选项。若设置为false，将创建新PDF文档并覆盖现有同名文档；若设置为true，将把所选图纸追加到现有PDF文档中。
版本始于NX5.0.0。

许可要求：无

参数

append 追加选项

◆ SetColors()

void NXOpen::PrintPDFBuilder::SetColors ( NXOpen::PrintPDFBuilder::Color colors )

设置创建PDF文档时要使用的颜色选项。若颜色选项设置为自定义调色板或按宽度区分颜色，则PDF文档将使用CDF对象中用户定义的颜色属性。
创建于NX5.0.0。

许可证要求：无

参数

colors 颜色选项

◆ SetCreateNewFromUi()

void NXOpen::PrintPDFBuilder::SetCreateNewFromUi ( bool fromUI )

设置即使数据库中已存在仍从UI创建新项的选项。该选项决定即使数据库中已有数据集，是否仍创建新数据集。
创建于NX2212.0.0.

许可要求: 无

参数

fromUI 来自UI的创建新项开关

◆ SetCustomSymbolsInForeground()

void NXOpen::PrintPDFBuilder::SetCustomSymbolsInForeground ( bool customSymbolsInForeground )

设置"打印时自定义符号置于前景"选项。开启此选项，自定义符号将在打印时显示于前景；关闭此选项，打印时几何体可能覆盖自定义符号。
创建于NX11.0.0。

许可证要求：无

参数

customSymbolsInForeground 自定义符号置于前景选项

◆ SetDatasetName() [1/2]

void NXOpen::PrintPDFBuilder::SetDatasetName ( const char * datasetName )

设置在Teamcenter环境中创建新PDF文档时要使用的数据集名称。当操作选项选择新建、覆盖现有PDF或追加到现有PDF时，将使用该数据集名称。
创建于NX5.0.0。

许可证要求：无

参数

datasetName 数据集名称

◆ SetDatasetName() [2/2]

void NXOpen::PrintPDFBuilder::SetDatasetName ( const NXString & datasetName )

设置在Teamcenter环境中创建新PDF文档时要使用的数据集名称。当操作选项选择新建、覆盖现有PDF或追加到现有PDF时，将使用该数据集名称。
创建于NX5.0.0。

许可证要求：无

参数

datasetName 数据集名称

◆ SetDatasetType() [1/2]

void NXOpen::PrintPDFBuilder::SetDatasetType ( const char * datasetType )

设置将PDF导出到Teamcenter时使用的数据集类型。
创建于NX7.5.0。

许可证要求：无

参数

datasetType 数据集类型

◆ SetDatasetType() [2/2]

void NXOpen::PrintPDFBuilder::SetDatasetType ( const NXString & datasetType )

设置将PDF导出到Teamcenter时使用的数据集类型。
创建于NX7.5.0。

许可证要求：无

参数

datasetType 数据集类型

◆ SetDeleteDatasets()

void NXOpen::PrintPDFBuilder::SetDeleteDatasets ( bool deleteDatasets )

设置PDF数据集删除开关的设置函数
创建于NX1980.0.0.

许可要求: 无

参数

deleteDatasets 删除数据集开关

◆ SetFilename() [1/2]

void NXOpen::PrintPDFBuilder::SetFilename ( const char * filename )

设置创建PDF文档时要使用的文件名。
版本始于NX5.0.0。

许可要求：无

参数

filename 文件名

◆ SetFilename() [2/2]

void NXOpen::PrintPDFBuilder::SetFilename ( const NXString & filename )

设置创建PDF文档时要使用的文件名。
版本始于NX5.0.0。

许可要求：无

参数

filename 文件名

◆ SetImageResolution()

void NXOpen::PrintPDFBuilder::SetImageResolution ( NXOpen::PrintPDFBuilder::ImageResolutionOption imageResolution )

设置导出着色视图时生成的图像分辨率。
创建于NX5.0.0。

许可证要求：无

参数

imageResolution 图像分辨率

◆ SetNamedReferenceType() [1/2]

void NXOpen::PrintPDFBuilder::SetNamedReferenceType ( const char * namedReferenceType )

设置将PDF导出到Teamcenter时要使用的命名引用类型
创建于NX7.5.0.

许可要求: 无

参数

namedReferenceType 命名引用类型

◆ SetNamedReferenceType() [2/2]

void NXOpen::PrintPDFBuilder::SetNamedReferenceType ( const NXString & namedReferenceType )

设置将PDF导出到Teamcenter时使用的命名引用类型。
创建于NX7.5.0。

许可证要求：无

参数

namedReferenceType 命名引用类型

◆ SetOutputText()

void NXOpen::PrintPDFBuilder::SetOutputText ( NXOpen::PrintPDFBuilder::OutputTextOption outputText )

设置PDF的文本输出方式。该选项决定工程图文本将以文本还是多段线形式导出。
创建于NX6.0.0。

许可证要求：无

参数

outputText 文本输出方式

◆ SetRasterImages()

void NXOpen::PrintPDFBuilder::SetRasterImages ( bool rasterImages )

设置光栅图像选项。此选项决定是否将光栅图像导出到PDF文档中。
版本始于NX5.0.0。

许可要求：无

参数

rasterImages 光栅图像选项

◆ SetRelation()

void NXOpen::PrintPDFBuilder::SetRelation ( NXOpen::PrintPDFBuilder::RelationOption relation )

设置将PDF导出到Teamcenter时使用的关联类型。
创建于NX7.5.0。

许可证要求：无

参数

relation 关联类型

◆ SetScale()

void NXOpen::PrintPDFBuilder::SetScale ( double scale )

设置创建PDF文档时使用的缩放比例。该值范围为0.00至1.00，仅当尺寸选项设置为比例模式时生效。
版本始于NX5.0.0。

许可要求：无

参数

scale 缩放比例

◆ SetShadedGeometry()

void NXOpen::PrintPDFBuilder::SetShadedGeometry ( bool shadedGeometry )

设置"着色几何体显示为线框"选项。设为true时，着色对象将以线框显示；设为false时，着色对象将以着色样式显示。
创建于NX5.0.0。

许可证要求：无

参数

shadedGeometry 着色几何体选项

◆ SetSize()

void NXOpen::PrintPDFBuilder::SetSize ( NXOpen::PrintPDFBuilder::SizeOption size )

设置PDF文档的尺寸。若尺寸设置为比例模式，则PDF将使用用户定义的缩放比例；若设置为自定义尺寸模式，则PDF将使用用户定义的X和Y尺寸。
版本始于NX5.0.0。

许可要求：无

参数

size 尺寸选项

◆ SetUnits()

void NXOpen::PrintPDFBuilder::SetUnits ( NXOpen::PrintPDFBuilder::UnitsOption units )

设置当尺寸选项选择自定义尺寸模式时，X和Y尺寸所使用的单位。
版本始于NX5.0.0。

许可要求：无

参数

units 单位选项

◆ SetWatermark() [1/2]

void NXOpen::PrintPDFBuilder::SetWatermark ( const char * watermark )

设置水印文本。仅当添加水印选项设为true时，此自定义文本才会作为水印显示在PDF文档中。
版本始于NX5.0.0。

许可要求：无

参数

watermark 水印文本

◆ SetWatermark() [2/2]

void NXOpen::PrintPDFBuilder::SetWatermark ( const NXString & watermark )

设置水印文本。仅当添加水印选项设为true时，此自定义文本才会作为水印显示在PDF文档中。
版本始于NX5.0.0。

许可要求：无

参数

watermark 水印文本

◆ SetWidths()

void NXOpen::PrintPDFBuilder::SetWidths ( NXOpen::PrintPDFBuilder::Width widths )

设置线条宽度选项。若宽度选项设置为单一宽度、自定义三种宽度或自定义调色板，则PDF文档将使用WidthDefinition对象中用户定义的宽度属性。
创建于NX5.0.0。

许可证要求：无

参数

widths 宽度选项

◆ SetXDimension()

void NXOpen::PrintPDFBuilder::SetXDimension ( double xDimension )

设置当尺寸选项选择自定义尺寸模式时，X方向的尺寸值。
版本始于NX5.0.0。

许可要求：无

参数

xDimension X方向尺寸

◆ SetYDimension()

void NXOpen::PrintPDFBuilder::SetYDimension ( double yDimension )

设置当尺寸选项选择自定义尺寸模式时，Y方向的尺寸值。
版本始于NX5.0.0。

许可要求：无

参数

yDimension Y方向尺寸

◆ ShadedGeometry()

bool NXOpen::PrintPDFBuilder::ShadedGeometry ( )

获取"着色几何体显示为线框"选项。若设为true，此选项会将着色对象显示为线框；若设为false，着色对象将以着色形式显示。
版本始于NX5.0.0。

许可要求：无

◆ Size()

NXOpen::PrintPDFBuilder::SizeOption NXOpen::PrintPDFBuilder::Size ( )

获取PDF文档的尺寸选项。若尺寸设置为缩放，则PDF将使用用户定义的缩放比例；若尺寸设置为自定义尺寸，则PDF将使用用户定义的X和Y维度。
创建于NX5.0.0。

许可证要求：无

◆ SourceBuilder()

NXOpen::PlotSourceBuilder * NXOpen::PrintPDFBuilder::SourceBuilder ( )

获取源构建器。源构建器包含所有与所选图纸相关的数据。
创建于NX5.0.1。

许可证要求：无

◆ Units()

NXOpen::PrintPDFBuilder::UnitsOption NXOpen::PrintPDFBuilder::Units ( )

获取当尺寸选项选择自定义尺寸模式时，X和Y尺寸所使用的单位。
版本始于NX5.0.0。

许可要求：无

◆ Watermark()

NXString NXOpen::PrintPDFBuilder::Watermark ( )

获取水印文本。仅当添加水印选项设置为true时，该用户定义的文本才会作为水印显示在PDF文档中。
版本始于NX5.0.0。

许可要求：无

◆ Widths()

NXOpen::PrintPDFBuilder::Width NXOpen::PrintPDFBuilder::Widths ( )

获取线条宽度选项。若宽度选项设置为单一宽度、自定义三种宽度或自定义调色板，则PDF文档将使用WidthDefinition对象中用户定义的宽度属性。
创建于NX5.0.0。

许可证要求：无

◆ XDimension()

double NXOpen::PrintPDFBuilder::XDimension ( )

获取当尺寸选项选择自定义尺寸模式时，X方向的尺寸值。
版本始于NX5.0.0。

许可要求：无

◆ YDimension()

double NXOpen::PrintPDFBuilder::YDimension ( )

获取当尺寸选项选择自定义尺寸模式时，Y方向的尺寸值。
版本始于NX5.0.0。

许可要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ ActionOption

◆ Color

◆ ImageResolutionOption

◆ OutputTextOption

◆ RelationOption

◆ SizeOption

◆ UnitsOption

◆ Width

成员函数说明

◆ Action()

◆ AddWatermark()

◆ Append()

◆ Assign()

◆ Colors()

◆ CreateCdf()

◆ CreateNewFromUi()

◆ CreateWidthDefinition()

◆ CustomSymbolsInForeground()

◆ DatasetName()

◆ DatasetType()

◆ DefinePalette()

◆ DefineWidths()

◆ DeleteDatasets()

◆ Filename()

◆ GetCdf()

◆ GetWidthDefinition()

◆ ImageResolution()

◆ NamedReferenceType()

◆ OutputText()

◆ RasterImages()

◆ Relation()

◆ Scale()

◆ SetAction()

◆ SetAddWatermark()

◆ SetAppend()

◆ SetColors()

◆ SetCreateNewFromUi()

◆ SetCustomSymbolsInForeground()

◆ SetDatasetName() [1/2]

◆ SetDatasetName() [2/2]

◆ SetDatasetType() [1/2]

◆ SetDatasetType() [2/2]

◆ SetDeleteDatasets()

◆ SetFilename() [1/2]

◆ SetFilename() [2/2]

◆ SetImageResolution()

◆ SetNamedReferenceType() [1/2]

◆ SetNamedReferenceType() [2/2]

◆ SetOutputText()

◆ SetRasterImages()

◆ SetRelation()

◆ SetScale()

◆ SetShadedGeometry()

◆ SetSize()

◆ SetUnits()

◆ SetWatermark() [1/2]

◆ SetWatermark() [2/2]

◆ SetWidths()

◆ SetXDimension()

◆ SetYDimension()

◆ ShadedGeometry()

◆ Size()

◆ SourceBuilder()

◆ Units()

◆ Watermark()

◆ Widths()

◆ XDimension()

◆ YDimension()
