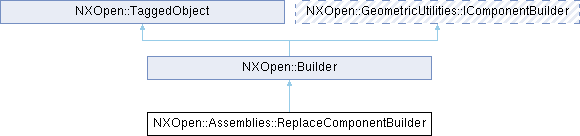

类 NXOpen::Assemblies::ReplaceComponentBuilder 继承关系图:

Public 类型
enum	ComponentLayerOption { ComponentLayerOptionMaintain , ComponentLayerOptionOriginal , ComponentLayerOptionWork , ComponentLayerOptionAsSpecified }
enum	ComponentNameOption { ComponentNameOptionMaintain , ComponentNameOptionOriginal , ComponentNameOptionAsSpecified }
enum	ComponentReferenceSet { ComponentReferenceSetMaintain , ComponentReferenceSetEntirePart , ComponentReferenceSetEmpty , ComponentReferenceSetOthers }

Public 成员函数
bool	AllowTemporaryPartsToReplace ()
int	ComponentLayer ()
NXOpen::Assemblies::ReplaceComponentBuilder::ComponentLayerOption	ComponentLayerOptionType ()
NXString	ComponentName ()
NXOpen::Assemblies::ReplaceComponentBuilder::ComponentNameOption	ComponentNameType ()
NXOpen::SelectDisplayableObjectList *	ComponentsToReplace ()
NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSet	GetComponentReferenceSetType (NXString *referenceSetName)
NXOpen::ErrorList *	GetErrorList ()
bool	MaintainRelationships ()
NXOpen::PartLoadStatus *	RegisterReplacePartLoadStatus ()
bool	ReplaceAllOccurrences ()
NXString	ReplacementPart ()
void	SetAllowTemporaryPartsToReplace (bool allowTemporaryPartsToReplace)
void	SetComponentLayer (int componentLayer)
void	SetComponentLayerOptionType (NXOpen::Assemblies::ReplaceComponentBuilder::ComponentLayerOption componentLayerOption)
void	SetComponentName (const char *componentName)
void	SetComponentName (const NXString &componentName)
void	SetComponentNameType (NXOpen::Assemblies::ReplaceComponentBuilder::ComponentNameOption componentNameOption)
void	SetComponentReferenceSetType (NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSet componentReferenceSet, const char *referenceSetName)
void	SetComponentReferenceSetType (NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSet componentReferenceSet, const NXString &referenceSetName)
void	SetMaintainRelationships (bool maintainRelationships)
void	SetReplaceAllOccurrences (bool replaceAllOccurrences)
void	SetReplacementPart (const char *replacementPart)
void	SetReplacementPart (const NXString &replacementPart)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ReplaceComponentBuilderBuilder

详细描述

替换组件构建器

表示 NXOpen::Assemblies::ReplaceComponentBuilder 构建器。此类输入可以是 PSM 小平面对象。
要创建此类的新实例，请使用 NXOpen::Assemblies::AssemblyManager::CreateReplaceComponentBuilder
默认值。

属性	值
组件图层	1
组件图层选项类型	保持
组件名称
组件名称类型	按指定
保持关系	1
替换所有引用	0

在 NX6.0.0 中创建。

成员枚举类型说明

◆ ComponentLayerOption

enum NXOpen::Assemblies::ReplaceComponentBuilder::ComponentLayerOption

表示替换部件的可能图层选项

枚举值
ComponentLayerOptionMaintain	保持被替换组件的图层
ComponentLayerOptionOriginal	将图层设置为替换部件的原始图层
ComponentLayerOptionWork	将图层设置为当前工作图层
ComponentLayerOptionAsSpecified	设置指定的图层

◆ ComponentNameOption

enum NXOpen::Assemblies::ReplaceComponentBuilder::ComponentNameOption

表示替换操作的可能组件名称选项

枚举值
ComponentNameOptionMaintain	保持被替换组件的组件名称
ComponentNameOptionOriginal	使用替换部件名称作为组件名称
ComponentNameOptionAsSpecified	设置指定的组件名称

◆ ComponentReferenceSet

enum NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSet

表示替换部件的可能引用集

枚举值
ComponentReferenceSetMaintain	保持被替换组件的引用集
ComponentReferenceSetEntirePart	将引用集设置为整个部件
ComponentReferenceSetEmpty	将引用集设置为空
ComponentReferenceSetOthers	设置指定的引用集

成员函数说明

◆ AllowTemporaryPartsToReplace()

bool NXOpen::Assemblies::ReplaceComponentBuilder::AllowTemporaryPartsToReplace ( )

返回确定是否允许临时部件替换的标志。如果设置为true，则可能导致未保存的数据丢失。
创建于NX7.5.1。

许可要求：无

◆ ComponentLayer()

int NXOpen::Assemblies::ReplaceComponentBuilder::ComponentLayer ( )

返回新替换部件的图层。

-1 表示使用组件中定义的原始图层。
0 表示使用工作图层。
1-256 表示使用指定的图层。

创建于NX6.0.0。

许可要求：无

◆ ComponentLayerOptionType()

NXOpen::Assemblies::ReplaceComponentBuilder::ComponentLayerOption NXOpen::Assemblies::ReplaceComponentBuilder::ComponentLayerOptionType ( )

返回图层选项
创建于NX6.0.0。

许可要求：无

◆ ComponentName()

NXString NXOpen::Assemblies::ReplaceComponentBuilder::ComponentName ( )

返回组件名称。
创建于NX6.0.0。

许可要求：无

◆ ComponentNameType()

NXOpen::Assemblies::ReplaceComponentBuilder::ComponentNameOption NXOpen::Assemblies::ReplaceComponentBuilder::ComponentNameType ( )

返回组件名称选项。
创建于NX7.5.0。

许可要求：无

◆ ComponentsToReplace()

NXOpen::SelectDisplayableObjectList * NXOpen::Assemblies::ReplaceComponentBuilder::ComponentsToReplace ( )

返回要替换的对象。
创建于NX6.0.0。

许可要求：无

◆ GetComponentReferenceSetType()

NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSet NXOpen::Assemblies::ReplaceComponentBuilder::GetComponentReferenceSetType ( NXString * referenceSetName )

获取引用集。
创建于NX6.0.0。

许可要求：无

参数

referenceSetName 引用集名称

◆ GetErrorList()

NXOpen::ErrorList * NXOpen::Assemblies::ReplaceComponentBuilder::GetErrorList ( )

获取替换失败的组件列表及其对应的错误代码。调用者需要在处理错误列表后将其释放。
创建于NX8.0.2。

许可要求：无

◆ MaintainRelationships()

bool NXOpen::Assemblies::ReplaceComponentBuilder::MaintainRelationships ( )

返回是否保持关系。
创建于NX6.0.0。

许可要求：无

◆ RegisterReplacePartLoadStatus()

NXOpen::PartLoadStatus * NXOpen::Assemblies::ReplaceComponentBuilder::RegisterReplacePartLoadStatus ( )

向替换操作注册部件加载状态。如果在操作过程中某个部件无法加载，则此对象将用于存储错误信息。
创建于NX6.0.1。

许可要求：装配（"ASSEMBLIES MODULE"）

◆ ReplaceAllOccurrences()

bool NXOpen::Assemblies::ReplaceComponentBuilder::ReplaceAllOccurrences ( )

返回是否替换所有出现项。
创建于NX6.0.0。

许可要求：无

◆ ReplacementPart()

NXString NXOpen::Assemblies::ReplaceComponentBuilder::ReplacementPart ( )

返回替换部件。
创建于NX6.0.0。

许可要求：无

◆ SetAllowTemporaryPartsToReplace()

void NXOpen::Assemblies::ReplaceComponentBuilder::SetAllowTemporaryPartsToReplace ( bool allowTemporaryPartsToReplace )

设置确定是否允许临时部件替换的标志。如果设置为true，则可能导致未保存的数据丢失。
创建于NX7.5.1。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

allowTemporaryPartsToReplace 允许临时部件替换

◆ SetComponentLayer()

void NXOpen::Assemblies::ReplaceComponentBuilder::SetComponentLayer ( int componentLayer )

设置新替换部件的图层。

-1 表示使用组件中定义的原始图层。
0 表示使用工作图层。
1-256 表示使用指定的图层。

创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

componentLayer 组件图层

◆ SetComponentLayerOptionType()

void NXOpen::Assemblies::ReplaceComponentBuilder::SetComponentLayerOptionType ( NXOpen::Assemblies::ReplaceComponentBuilder::ComponentLayerOption componentLayerOption )

设置图层选项
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

componentLayerOption 组件图层选项

◆ SetComponentName() [1/2]

void NXOpen::Assemblies::ReplaceComponentBuilder::SetComponentName ( const char * componentName )

设置组件名称。
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

componentName componentname

◆ SetComponentName() [2/2]

void NXOpen::Assemblies::ReplaceComponentBuilder::SetComponentName ( const NXString & componentName )

设置组件名称。
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

componentName componentname

◆ SetComponentNameType()

void NXOpen::Assemblies::ReplaceComponentBuilder::SetComponentNameType ( NXOpen::Assemblies::ReplaceComponentBuilder::ComponentNameOption componentNameOption )

设置组件名称选项。
创建于NX7.5.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

componentNameOption componentnameoption

◆ SetComponentReferenceSetType() [1/2]

void NXOpen::Assemblies::ReplaceComponentBuilder::SetComponentReferenceSetType	(	NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSet	componentReferenceSet,
		const char *	referenceSetName )

设置引用集
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

componentReferenceSet	引用集
referenceSetName	引用集的名称。仅当componentReferenceSet为NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSetOthers 时使用

◆ SetComponentReferenceSetType() [2/2]

void NXOpen::Assemblies::ReplaceComponentBuilder::SetComponentReferenceSetType	(	NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSet	componentReferenceSet,
		const NXString &	referenceSetName )

设置引用集。
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

componentReferenceSet	引用集
referenceSetName	引用集名称。仅当componentReferenceSet为NXOpen::Assemblies::ReplaceComponentBuilder::ComponentReferenceSetOthers 时使用

◆ SetMaintainRelationships()

void NXOpen::Assemblies::ReplaceComponentBuilder::SetMaintainRelationships ( bool maintainRelationships )

设置是否保持关系。
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

maintainRelationships maintainrelationships

◆ SetReplaceAllOccurrences()

void NXOpen::Assemblies::ReplaceComponentBuilder::SetReplaceAllOccurrences ( bool replaceAllOccurrences )

设置是否替换所有出现项。
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

replaceAllOccurrences replacealloccurrences

◆ SetReplacementPart() [1/2]

void NXOpen::Assemblies::ReplaceComponentBuilder::SetReplacementPart ( const char * replacementPart )

设置替换部件。
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

replacementPart replacementpart

◆ SetReplacementPart() [2/2]

void NXOpen::Assemblies::ReplaceComponentBuilder::SetReplacementPart ( const NXString & replacementPart )

设置替换部件。
创建于NX6.0.0。

许可要求：装配（"ASSEMBLIES MODULE"）

参数

replacementPart replacementpart
