凸轮构建器更多...

#include <Mechatronics_CamBuilder.hxx>

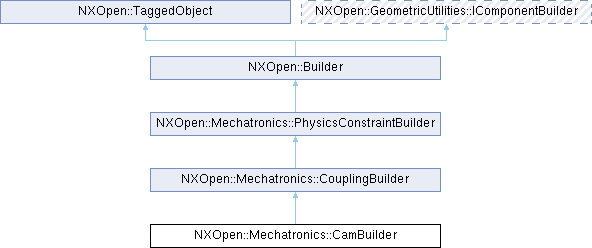

类 NXOpen::Mechatronics::CamBuilder 继承关系图:

Public 类型
enum	AddCamDiskToMasterOption { AddCamDiskToMasterOptionNone , AddCamDiskToMasterOptionEdit , AddCamDiskToMasterOptionReplace }
enum	AxisJointType { AxisJointTypeLinear , AxisJointTypeAngular }
enum	CreateCamDiskType { CreateCamDiskTypeCurve , CreateCamDiskTypeSolid }

Public 成员函数
NXOpen::Mechatronics::CamBuilder::AddCamDiskToMasterOption	AddCamDiskToMasterJointOption ()
void	AddCurveFeature (NXOpen::Features::Feature *curveFeature)
NXOpen::Point *	CamDiskRefPoint ()
NXOpen::Mechatronics::CamBuilder::CreateCamDiskType	CamDiskType ()
NXOpen::Mechatronics::CamProfile *	CamProfile ()
bool	CreateCamDisk ()
void	ExecuteCamDisk ()
NXOpen::Expression *	ExtrudeLength ()
std::vector< NXOpen::Features::Feature * >	GetCurveFeatures ()
NXOpen::Features::Feature *	GetExtrudeFeature ()
NXOpen::Display::LayerSettingsBuilder *	LayerSettings ()
NXOpen::Mechatronics::CamBuilder::AxisJointType	MasterAxisType ()
NXOpen::Expression *	MasterOffset ()
NXOpen::Expression *	MasterScaleFactor ()
NXOpen::Mechatronics::MotionProfile *	MotionProfile ()
int	RefPointOption ()
void	SetAddCamDiskToMasterJointOption (NXOpen::Mechatronics::CamBuilder::AddCamDiskToMasterOption addOption)
void	SetCamDiskRefPoint (NXOpen::Point *refPoint)
void	SetCamDiskType (NXOpen::Mechatronics::CamBuilder::CreateCamDiskType camDiskType)
void	SetCamProfile (NXOpen::Mechatronics::CamProfile *profile)
void	SetCreateCamDisk (bool createOption)
void	SetCurveFeatures (const std::vector< NXOpen::Features::Feature * > &curveFeatures)
void	SetExtrudeFeature (NXOpen::Features::Feature *extrudeFeature)
void	SetMasterAxisType (NXOpen::Mechatronics::CamBuilder::AxisJointType masterAxisType)
void	SetMotionProfile (NXOpen::Mechatronics::MotionProfile *profile)
void	SetRefPointOption (int refPointOption)
void	SetSlaveAxisType (NXOpen::Mechatronics::CamBuilder::AxisJointType slaveAxisType)
NXOpen::Mechatronics::CamBuilder::AxisJointType	SlaveAxisType ()
NXOpen::Expression *	SlaveOffset ()
NXOpen::Expression *	SlaveScaleFactor ()
void	UpdateCamDisk ()
Public 成员函数继承自 NXOpen::Mechatronics::CouplingBuilder
bool	AllowSlip ()
NXOpen::Mechatronics::SelectPhysicsJoint *	MasterAxisJoint ()
void	SetAllowSlip (bool allowSlip)
void	SetMasterAxisJoint (NXOpen::Mechatronics::PhysicsJoint *master)
void	SetSlaveAxisJoint (NXOpen::Mechatronics::PhysicsJoint *slave)
NXOpen::Mechatronics::SelectPhysicsJoint *	SlaveAxisJoint ()
Public 成员函数继承自 NXOpen::Mechatronics::PhysicsConstraintBuilder
NXString	Name ()
void	SetName (const char *name)
void	SetName (const NXString &name)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CamBuilderBuilder

详细描述

凸轮构建器

表示 NXOpen::Mechatronics::Cam 构建器。
若要创建此类的新实例，请使用 NXOpen::Mechatronics::CamCollection::CreateCamBuilder
默认值。

属性	值
LayerSettings.LayerOption	工作层

创建于NX7.5.1。

成员枚举类型说明

◆ AddCamDiskToMasterOption

enum NXOpen::Mechatronics::CamBuilder::AddCamDiskToMasterOption

表示添加凸轮盘的选项。

枚举值
AddCamDiskToMasterOptionNone	无
AddCamDiskToMasterOptionEdit	编辑
AddCamDiskToMasterOptionReplace	替换

◆ AxisJointType

enum NXOpen::Mechatronics::CamBuilder::AxisJointType

表示轴关节类型。

枚举值
AxisJointTypeLinear	线性
AxisJointTypeAngular	角型

◆ CreateCamDiskType

enum NXOpen::Mechatronics::CamBuilder::CreateCamDiskType

表示凸轮盘类型。

枚举值
CreateCamDiskTypeCurve	曲线
CreateCamDiskTypeSolid	实体

成员函数说明

◆ AddCamDiskToMasterJointOption()

NXOpen::Mechatronics::CamBuilder::AddCamDiskToMasterOption NXOpen::Mechatronics::CamBuilder::AddCamDiskToMasterJointOption ( )

返回添加凸轮盘到主关节的选项。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ AddCurveFeature()

void NXOpen::Mechatronics::CamBuilder::AddCurveFeature ( NXOpen::Features::Feature * curveFeature )

添加一个曲线特征。
创建于 NX12.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

curveFeature curvefeature

◆ CamDiskRefPoint()

NXOpen::Point * NXOpen::Mechatronics::CamBuilder::CamDiskRefPoint ( )

返回凸轮盘参考点。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ CamDiskType()

NXOpen::Mechatronics::CamBuilder::CreateCamDiskType NXOpen::Mechatronics::CamBuilder::CamDiskType ( )

返回凸轮盘类型。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ CamProfile()

NXOpen::Mechatronics::CamProfile * NXOpen::Mechatronics::CamBuilder::CamProfile ( )

获取凸轮轮廓。该轮廓类型为 NXOpen::Mechatronics::CamProfile 。
创建于 NX9.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ CreateCamDisk()

bool NXOpen::Mechatronics::CamBuilder::CreateCamDisk ( )

返回创建凸轮盘的开关。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ ExecuteCamDisk()

void NXOpen::Mechatronics::CamBuilder::ExecuteCamDisk ( )

创建凸轮盘。
创建于 NX1847.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ ExtrudeLength()

NXOpen::Expression * NXOpen::Mechatronics::CamBuilder::ExtrudeLength ( )

返回拉伸长度。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ GetCurveFeatures()

std::vector< NXOpen::Features::Feature * > NXOpen::Mechatronics::CamBuilder::GetCurveFeatures ( )

获取曲线特征。
创建于 NX12.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ GetExtrudeFeature()

NXOpen::Features::Feature * NXOpen::Mechatronics::CamBuilder::GetExtrudeFeature ( )

获取拉伸特征。
创建于 NX12.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ LayerSettings()

NXOpen::Display::LayerSettingsBuilder * NXOpen::Mechatronics::CamBuilder::LayerSettings ( )

返回图层设置构建器
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ MasterAxisType()

NXOpen::Mechatronics::CamBuilder::AxisJointType NXOpen::Mechatronics::CamBuilder::MasterAxisType ( )

获取主动轴类型。
创建于 NX7.5.1。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ MasterOffset()

NXOpen::Expression * NXOpen::Mechatronics::CamBuilder::MasterOffset ( )

获取主动轴偏移量。
创建于 NX7.5.1。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ MasterScaleFactor()

NXOpen::Expression * NXOpen::Mechatronics::CamBuilder::MasterScaleFactor ( )

获取主动轴比例因子。
创建于 NX9.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ MotionProfile()

NXOpen::Mechatronics::MotionProfile * NXOpen::Mechatronics::CamBuilder::MotionProfile ( )

获取运动轮廓。该轮廓类型为 NXOpen::Mechatronics::MotionProfile 。
创建于 NX7.5.1。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ RefPointOption()

int NXOpen::Mechatronics::CamBuilder::RefPointOption ( )

返回凸轮盘参考点选项。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ SetAddCamDiskToMasterJointOption()

void NXOpen::Mechatronics::CamBuilder::SetAddCamDiskToMasterJointOption ( NXOpen::Mechatronics::CamBuilder::AddCamDiskToMasterOption addOption )

设置添加凸轮盘到主关节的选项。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

addOption 添加选项

◆ SetCamDiskRefPoint()

void NXOpen::Mechatronics::CamBuilder::SetCamDiskRefPoint ( NXOpen::Point * refPoint )

设置凸轮盘参考点。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

refPoint 参考点

◆ SetCamDiskType()

void NXOpen::Mechatronics::CamBuilder::SetCamDiskType ( NXOpen::Mechatronics::CamBuilder::CreateCamDiskType camDiskType )

设置凸轮盘类型。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

camDiskType 凸轮盘类型

◆ SetCamProfile()

void NXOpen::Mechatronics::CamBuilder::SetCamProfile ( NXOpen::Mechatronics::CamProfile * profile )

设置凸轮轮廓。该轮廓类型为 NXOpen::Mechatronics::CamProfile 。
创建于 NX9.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

profile profile

◆ SetCreateCamDisk()

void NXOpen::Mechatronics::CamBuilder::SetCreateCamDisk ( bool createOption )

设置创建凸轮盘的开关。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

createOption 创建选项

◆ SetCurveFeatures()

void NXOpen::Mechatronics::CamBuilder::SetCurveFeatures ( const std::vector< NXOpen::Features::Feature * > & curveFeatures )

设置曲线特征。
创建于 NX12.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

curveFeatures curvefeatures

◆ SetExtrudeFeature()

void NXOpen::Mechatronics::CamBuilder::SetExtrudeFeature ( NXOpen::Features::Feature * extrudeFeature )

设置拉伸特征
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

extrudeFeature 拉伸特征

◆ SetMasterAxisType()

void NXOpen::Mechatronics::CamBuilder::SetMasterAxisType ( NXOpen::Mechatronics::CamBuilder::AxisJointType masterAxisType )

设置主动轴类型。
创建于 NX7.5.1。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

masterAxisType masteraxistype

◆ SetMotionProfile()

void NXOpen::Mechatronics::CamBuilder::SetMotionProfile ( NXOpen::Mechatronics::MotionProfile * profile )

设置运动轮廓。该轮廓类型为 NXOpen::Mechatronics::MotionProfile 。
创建于 NX7.5.1。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

profile profile

◆ SetRefPointOption()

void NXOpen::Mechatronics::CamBuilder::SetRefPointOption ( int refPointOption )

设置凸轮盘参考点选项。
创建于 NX12.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

refPointOption 参考点选项

◆ SetSlaveAxisType()

void NXOpen::Mechatronics::CamBuilder::SetSlaveAxisType ( NXOpen::Mechatronics::CamBuilder::AxisJointType slaveAxisType )

设置从动轴类型。
创建于 NX7.5.1。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

slaveAxisType slaveaxistype

◆ SlaveAxisType()

NXOpen::Mechatronics::CamBuilder::AxisJointType NXOpen::Mechatronics::CamBuilder::SlaveAxisType ( )

获取从动轴类型。
创建于 NX7.5.1。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ SlaveOffset()

NXOpen::Expression * NXOpen::Mechatronics::CamBuilder::SlaveOffset ( )

获取从动轴偏移量。
创建于 NX9.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ SlaveScaleFactor()

NXOpen::Expression * NXOpen::Mechatronics::CamBuilder::SlaveScaleFactor ( )

获取从动轴比例因子。
创建于 NX9.0.0。
许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ UpdateCamDisk()

void NXOpen::Mechatronics::CamBuilder::UpdateCamDisk ( )

更新凸轮盘。
创建于 NX1847.0.0。

许可要求：nx_mcd_core ("Mechatronics Concept Designer")
