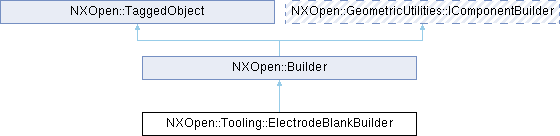

类 NXOpen::Tooling::ElectrodeBlankBuilder 继承关系图:

Public 类型
enum	BlankMaterial { BlankMaterialCopper , BlankMaterialGraphite }
enum	BlankShape { BlankShapeBlock , BlankShapeCylinder , BlankShapeUndercut }
enum	JointObject { JointObjectExtrude , JointObjectOffset , JointObjectNone }

Public 成员函数
NXOpen::Expression *	Angle ()
NXOpen::Assemblies::SelectComponent *	Blank ()
NXOpen::Matrix3x3	BlankMatrix ()
NXOpen::Expression *	BlendRadius ()
NXOpen::Tooling::CloneObject *	CreateCloneObject (int applicationType, int installationMethod, const char partToBeInstalled, const char folderToSaveParts, const char *projectName)
NXOpen::Tooling::CloneObject *	CreateCloneObject (int applicationType, int installationMethod, const NXString &partToBeInstalled, const NXString &folderToSaveParts, const NXString &projectName)
double	CrossLinesRatio ()
NXOpen::Expression *	ExtensionHeight ()
NXOpen::SelectBodyList *	HeadBodies ()
NXOpen::SelectFace *	JointFace ()
NXOpen::Tooling::ElectrodeBlankBuilder::JointObject	JointMethod ()
bool	KeepSize ()
bool	KeepZValueInSameMSet ()
NXOpen::Tooling::ElectrodeBlankBuilder::BlankMaterial	Material ()
NXOpen::TaggedObject *	MsetPart ()
NXOpen::TaggedObject *	MultiPositionBuilder ()
NXOpen::Point3d	ReferenceCenter ()
double	ReferencePointPrecision ()
bool	Rename ()
NXOpen::TaggedObject *	ReusablePartBuilder ()
NXOpen::Expression *	RotationAngle ()
bool	RoundCrossLinesPosition ()
void	SetBlankMatrix (const NXOpen::Matrix3x3 &matrix)
void	SetCrossLinesRatio (double ratio)
void	SetJointMethod (NXOpen::Tooling::ElectrodeBlankBuilder::JointObject jointMethod)
void	SetKeepSize (bool keepSize)
void	SetKeepZValueInSameMSet (bool keepValue)
void	SetMaterial (NXOpen::Tooling::ElectrodeBlankBuilder::BlankMaterial material)
void	SetMsetPart (NXOpen::TaggedObject *mset)
void	SetMultiPositionBuilder (NXOpen::TaggedObject *builderTag)
void	SetReferenceCenter (const NXOpen::Point3d &point)
void	SetReferencePointPrecision (double precision)
void	SetRename (bool rename)
void	SetReusablePartBuilder (NXOpen::TaggedObject *builderTag)
void	SetRoundCrossLinesPosition (bool round)
void	SetShape (NXOpen::Tooling::ElectrodeBlankBuilder::BlankShape shape)
void	SetUniteBodies (bool unite)
NXOpen::Tooling::ElectrodeBlankBuilder::BlankShape	Shape ()
bool	UniteBodies ()
void	UpdateBlankData (const char registerPath, const char dataPath, const char modelPath, const char bitmapPath, const char *material, std::vector< NXString > &paraNames, std::vector< NXString > &paraValues)
void	UpdateBlankData (const NXString &registerPath, const NXString &dataPath, const NXString &modelPath, const NXString &bitmapPath, const NXString &material, std::vector< NXString > &paraNames, std::vector< NXString > &paraValues)
void	UpdateDisplayName (const char *displayName)
void	UpdateDisplayName (const NXString &displayName)
NXOpen::Expression *	XRefValue ()
NXOpen::Expression *	YRefValue ()
NXOpen::Expression *	ZRefValue ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ElectrodeBlankBuilderBuilder

详细描述

电极毛坯构建器

设计电极毛坯构建器，用于为选定的实体创建电极毛坯。
要创建此类的新实例，请使用 NXOpen::Tooling::ElectrodeDesignCollection::CreateBlankBuilder
默认值。

Property	Value
Angle.Value	0
BlendRadius.Value	0 (millimeters part), 0 (inches part)
ExtensionHeight.Value	5 (millimeters part), 0.2 (inches part)
JointMethod	Extrude
KeepSize	0
KeepZValueInSameMSet	0
Material	Copper
ReferencePointPrecision	1
Rename	0
RotationAngle.Value	0
RoundCrossLinesPosition	0
Shape	Block
UniteBodies	1
XRefValue.Value	0 (millimeters part), 0 (inches part)
YRefValue.Value	0 (millimeters part), 0 (inches part)
ZRefValue.Value	0 (millimeters part), 0 (inches part)

创建于 NX8.0.0。

成员枚举类型说明

◆ BlankMaterial

enum NXOpen::Tooling::ElectrodeBlankBuilder::BlankMaterial

表示毛坯材料选项。

枚举值
BlankMaterialCopper	毛坯材料为铜
BlankMaterialGraphite	毛坯材料为石墨

◆ BlankShape

enum NXOpen::Tooling::ElectrodeBlankBuilder::BlankShape

表示电极毛坯形状选项。

枚举值
BlankShapeBlock	the shape of the blank is block
BlankShapeCylinder	the shape of the blank is cylinder
BlankShapeUndercut	the shape of the blank is block to spark undercut area

◆ JointObject

enum NXOpen::Tooling::ElectrodeBlankBuilder::JointObject

表示头部主体与毛坯之间的过渡类型。

枚举值
JointObjectExtrude	从连接面挤出主体到毛坯
JointObjectOffset	从连接面创建偏移特征到毛坯
JointObjectNone	不执行任何操作

成员函数说明

◆ Angle()

NXOpen::Expression * NXOpen::Tooling::ElectrodeBlankBuilder::Angle ( )

返回连接对象的角度。
创建于NX8.0.0。

许可要求：无

◆ Blank()

NXOpen::Assemblies::SelectComponent * NXOpen::Tooling::ElectrodeBlankBuilder::Blank ( )

返回要编辑的毛坯。
创建于NX8.0.0。

许可要求：无

◆ BlankMatrix()

NXOpen::Matrix3x3 NXOpen::Tooling::ElectrodeBlankBuilder::BlankMatrix ( )

返回毛坯矩阵。
创建于 NX8.5.0。

许可要求：无

◆ BlendRadius()

NXOpen::Expression * NXOpen::Tooling::ElectrodeBlankBuilder::BlendRadius ( )

返回过渡边的默认混合半径。
创建于NX9.0.0。

许可要求：无

◆ CreateCloneObject() [1/2]

NXOpen::Tooling::CloneObject * NXOpen::Tooling::ElectrodeBlankBuilder::CreateCloneObject	(	int	applicationType,
		int	installationMethod,
		const char *	partToBeInstalled,
		const char *	folderToSaveParts,
		const char *	projectName )

创建克隆对象。
创建于 NX12.0.0。

许可证要求：无

参数

applicationType	applicationtype
installationMethod	installationmethod
partToBeInstalled	parttobeinstalled
folderToSaveParts	foldertosaveparts
projectName	projectname

◆ CreateCloneObject() [2/2]

NXOpen::Tooling::CloneObject * NXOpen::Tooling::ElectrodeBlankBuilder::CreateCloneObject	(	int	applicationType,
		int	installationMethod,
		const NXString &	partToBeInstalled,
		const NXString &	folderToSaveParts,
		const NXString &	projectName )

创建克隆对象。
创建于 NX12.0.0。

许可要求：无

参数

applicationType	应用类型
installationMethod	安装方法
partToBeInstalled	待安装部件
folderToSaveParts	零件保存文件夹
projectName	项目名称

◆ CrossLinesRatio()

double NXOpen::Tooling::ElectrodeBlankBuilder::CrossLinesRatio ( )

返回交叉中心线的比例。
创建于NX8.0.0。

许可要求：无

◆ ExtensionHeight()

NXOpen::Expression * NXOpen::Tooling::ElectrodeBlankBuilder::ExtensionHeight ( )

返回头部主体与毛坯之间的默认延伸高度。
创建于NX8.0.0。

许可要求：无

◆ HeadBodies()

NXOpen::SelectBodyList * NXOpen::Tooling::ElectrodeBlankBuilder::HeadBodies ( )

返回用于创建毛坯的头部主体。
创建于NX8.0.0。

许可要求：无

◆ JointFace()

NXOpen::SelectFace * NXOpen::Tooling::ElectrodeBlankBuilder::JointFace ( )

返回用于在毛坯和头部主体之间创建连接对象的面。
创建于NX8.0.0。

许可要求：无

◆ JointMethod()

NXOpen::Tooling::ElectrodeBlankBuilder::JointObject NXOpen::Tooling::ElectrodeBlankBuilder::JointMethod ( )

返回连接对象类型。
创建于NX8.0.0。

许可要求：无

◆ KeepSize()

bool NXOpen::Tooling::ElectrodeBlankBuilder::KeepSize ( )

返回是否保持毛坯尺寸的选项。
创建于NX8.0.0。

许可要求：无

◆ KeepZValueInSameMSet()

bool NXOpen::Tooling::ElectrodeBlankBuilder::KeepZValueInSameMSet ( )

返回是否在当前机床组坐标系中保持所有毛坯Z值的选项。
创建于NX8.0.0。

许可要求：无

◆ Material()

NXOpen::Tooling::ElectrodeBlankBuilder::BlankMaterial NXOpen::Tooling::ElectrodeBlankBuilder::Material ( )

返回毛坯的材料。
创建于NX8.0.0。

许可要求：无

◆ MsetPart()

NXOpen::TaggedObject * NXOpen::Tooling::ElectrodeBlankBuilder::MsetPart ( )

返回添加毛坯时所属的当前机床组。
创建于NX8.0.0。

许可要求：无

◆ MultiPositionBuilder()

NXOpen::TaggedObject * NXOpen::Tooling::ElectrodeBlankBuilder::MultiPositionBuilder ( )

返回多位置构建器。
创建于 NX8.5.0。

许可要求：无

◆ ReferenceCenter()

NXOpen::Point3d NXOpen::Tooling::ElectrodeBlankBuilder::ReferenceCenter ( )

返回毛坯参考点。
创建于 NX8.5.0。

许可要求：无

◆ ReferencePointPrecision()

double NXOpen::Tooling::ElectrodeBlankBuilder::ReferencePointPrecision ( )

返回机床组坐标系中参考坐标的精度。
创建于NX8.0.0。

许可要求：无

◆ Rename()

bool NXOpen::Tooling::ElectrodeBlankBuilder::Rename ( )

返回是否使用零件名称管理对话框的选项。
创建于NX8.0.0。

许可要求：无

◆ ReusablePartBuilder()

NXOpen::TaggedObject * NXOpen::Tooling::ElectrodeBlankBuilder::ReusablePartBuilder ( )

返回可重用部件构建器。
创建于 NX8.0.0。

许可要求：无

◆ RotationAngle()

NXOpen::Expression * NXOpen::Tooling::ElectrodeBlankBuilder::RotationAngle ( )

返回毛坯的旋转角度。
创建于NX8.5.0。

许可要求：无

◆ RoundCrossLinesPosition()

bool NXOpen::Tooling::ElectrodeBlankBuilder::RoundCrossLinesPosition ( )

返回是否对交叉线位置进行四舍五入的选项。
创建于NX8.0.0。

许可要求：无

◆ SetBlankMatrix()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetBlankMatrix ( const NXOpen::Matrix3x3 & matrix )

设置毛坯矩阵。
创建于 NX8.5.0。

许可要求：nx_electrode_wizard ("NX 电极向导")

参数

matrix 毛坯矩阵

◆ SetCrossLinesRatio()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetCrossLinesRatio ( double ratio )

设置交叉中心线的比例。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

ratio ratio

◆ SetJointMethod()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetJointMethod ( NXOpen::Tooling::ElectrodeBlankBuilder::JointObject jointMethod )

设置连接对象类型。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

jointMethod 连接方法

◆ SetKeepSize()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetKeepSize ( bool keepSize )

设置是否保持毛坯尺寸的选项。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

keepSize keepsize

◆ SetKeepZValueInSameMSet()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetKeepZValueInSameMSet ( bool keepValue )

设置是否在当前机床组坐标系中保持所有毛坯Z值的选项。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

keepValue keep z value in machine set or not

◆ SetMaterial()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetMaterial ( NXOpen::Tooling::ElectrodeBlankBuilder::BlankMaterial material )

设置毛坯的材料。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

material 材料

◆ SetMsetPart()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetMsetPart ( NXOpen::TaggedObject * mset )

设置添加毛坯时所属的当前机床组。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

mset	the machine set part

◆ SetMultiPositionBuilder()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetMultiPositionBuilder ( NXOpen::TaggedObject * builderTag )

设置多位置构建器。
创建于 NX8.5.0。

许可要求：nx_electrode_wizard ("NX 电极向导")

参数

builderTag 多位置构建器标签

◆ SetReferenceCenter()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetReferenceCenter ( const NXOpen::Point3d & point )

设置毛坯参考点。
创建于 NX8.5.0。

许可要求：nx_electrode_wizard ("NX 电极向导")

参数

point 毛坯位置

◆ SetReferencePointPrecision()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetReferencePointPrecision ( double precision )

设置机床组坐标系中参考坐标的精度。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

precision precision value

◆ SetRename()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetRename ( bool rename )

设置是否使用零件名称管理对话框的选项。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

rename rename

◆ SetReusablePartBuilder()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetReusablePartBuilder ( NXOpen::TaggedObject * builderTag )

设置可重用部件构建器。
创建于 NX8.0.0。

许可要求：nx_electrode_wizard ("NX 电极向导")

参数

builderTag 可重用部件构建器标签

◆ SetRoundCrossLinesPosition()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetRoundCrossLinesPosition ( bool round )

设置是否对交叉线位置进行四舍五入的选项。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

round round cross lines or not

◆ SetShape()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetShape ( NXOpen::Tooling::ElectrodeBlankBuilder::BlankShape shape )

设置毛坯的形状。
创建于NX8.0.0。

许可要求：nx_electrode_wizard ("NX电极向导")

参数

shape 形状

◆ SetUniteBodies()

void NXOpen::Tooling::ElectrodeBlankBuilder::SetUniteBodies ( bool unite )

设置是否合并头部、延伸部和毛坯的选项。
创建于 NX8.0.0。

许可要求：nx_electrode_wizard ("NX 电极向导")

参数

unite 是否合并头部、延伸部和毛坯

◆ Shape()

NXOpen::Tooling::ElectrodeBlankBuilder::BlankShape NXOpen::Tooling::ElectrodeBlankBuilder::Shape ( )

返回毛坯的形状。
创建于NX8.0.0。

许可要求：无

◆ UniteBodies()

bool NXOpen::Tooling::ElectrodeBlankBuilder::UniteBodies ( )

返回是否合并头部、延伸部和毛坯的选项。
创建于 NX8.0.0。

许可要求：无

◆ UpdateBlankData() [1/2]

void NXOpen::Tooling::ElectrodeBlankBuilder::UpdateBlankData	(	const char *	registerPath,
		const char *	dataPath,
		const char *	modelPath,
		const char *	bitmapPath,
		const char *	material,
		std::vector< NXString > &	paraNames,
		std::vector< NXString > &	paraValues )

更新毛坯数据。
创建于 NX12.0.0。

许可要求：nx_electrode_wizard ("NX 电极向导")

参数

registerPath	毛坯部件注册路径
dataPath	毛坯部件数据路径
modelPath	毛坯部件模型路径
bitmapPath	毛坯部件位图路径
material	毛坯部件材料
paraNames	毛坯部件参数名称
paraValues	毛坯部件参数值

◆ UpdateBlankData() [2/2]

void NXOpen::Tooling::ElectrodeBlankBuilder::UpdateBlankData	(	const NXString &	registerPath,
		const NXString &	dataPath,
		const NXString &	modelPath,
		const NXString &	bitmapPath,
		const NXString &	material,
		std::vector< NXString > &	paraNames,
		std::vector< NXString > &	paraValues )

更新毛坯数据。
创建于 NX12.0.0。

许可要求：nx_electrode_wizard ("NX 电极向导")

参数

registerPath	毛坯部件注册路径
dataPath	毛坯部件数据路径
modelPath	毛坯部件模型路径
bitmapPath	毛坯部件位图路径
material	毛坯部件材料
paraNames	毛坯部件参数名称
paraValues	毛坯部件参数值

◆ UpdateDisplayName() [1/2]

void NXOpen::Tooling::ElectrodeBlankBuilder::UpdateDisplayName ( const char * displayName )

更新毛坯的显示名称。
创建于 NX12.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

displayName display name of the blank part

◆ UpdateDisplayName() [2/2]

void NXOpen::Tooling::ElectrodeBlankBuilder::UpdateDisplayName ( const NXString & displayName )

更新毛坯的显示名称。
创建于 NX12.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

displayName display name of the blank part

◆ XRefValue()

NXOpen::Expression * NXOpen::Tooling::ElectrodeBlankBuilder::XRefValue ( )

返回当前机床坐标系中毛坯原点的X值。
创建于NX8.0.0。

许可要求：无

◆ YRefValue()

NXOpen::Expression * NXOpen::Tooling::ElectrodeBlankBuilder::YRefValue ( )

返回当前机床坐标系中毛坯原点的Y值。
创建于NX8.0.0。

许可要求：无

◆ ZRefValue()

NXOpen::Expression * NXOpen::Tooling::ElectrodeBlankBuilder::ZRefValue ( )

返回当前机床组坐标系中毛坯原点的Z值。
创建于NX8.0.0。

许可要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ BlankMaterial

◆ BlankShape

◆ JointObject

成员函数说明

◆ Angle()

◆ Blank()

◆ BlankMatrix()

◆ BlendRadius()

◆ CreateCloneObject() [1/2]

◆ CreateCloneObject() [2/2]

◆ CrossLinesRatio()

◆ ExtensionHeight()

◆ HeadBodies()

◆ JointFace()

◆ JointMethod()

◆ KeepSize()

◆ KeepZValueInSameMSet()

◆ Material()

◆ MsetPart()

◆ MultiPositionBuilder()

◆ ReferenceCenter()

◆ ReferencePointPrecision()

◆ Rename()

◆ ReusablePartBuilder()

◆ RotationAngle()

◆ RoundCrossLinesPosition()

◆ SetBlankMatrix()

◆ SetCrossLinesRatio()

◆ SetJointMethod()

◆ SetKeepSize()

◆ SetKeepZValueInSameMSet()

◆ SetMaterial()

◆ SetMsetPart()

◆ SetMultiPositionBuilder()

◆ SetReferenceCenter()

◆ SetReferencePointPrecision()

◆ SetRename()

◆ SetReusablePartBuilder()

◆ SetRoundCrossLinesPosition()

◆ SetShape()

◆ SetUniteBodies()

◆ Shape()

◆ UniteBodies()

◆ UpdateBlankData() [1/2]

◆ UpdateBlankData() [2/2]

◆ UpdateDisplayName() [1/2]

◆ UpdateDisplayName() [2/2]

◆ XRefValue()

◆ YRefValue()

◆ ZRefValue()
