NXOpen::Annotations::Centerline2dBuilder类 参考

2D中心线构建器 更多...

#include <Annotations_Centerline2dBuilder.hxx>

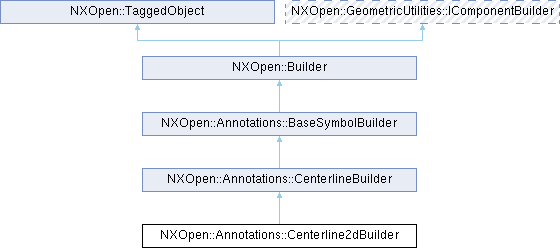

类 NXOpen::Annotations::Centerline2dBuilder 继承关系图:

Public 类型
enum	Offset { OffsetNone , OffsetDistanceMethod , OffsetObjectMethod }
enum	Types { TypesFromCurves , TypesByPoints }

Public 成员函数
NXOpen::SelectNXObject *	Inherit ()
double	OffsetDistance ()
NXOpen::Annotations::Centerline2dBuilder::Offset	OffsetMethod ()
NXOpen::SelectNXObject *	OffsetObject ()
NXOpen::SelectNXObject *	Point1 ()
NXOpen::SelectNXObject *	Point2 ()
void	SetOffsetDistance (double offsetDistance)
void	SetOffsetMethod (NXOpen::Annotations::Centerline2dBuilder::Offset offsetMethod)
NXOpen::Annotations::Centerline2dSettingsBuilder *	Settings ()
void	SetType (NXOpen::Annotations::Centerline2dBuilder::Types type)
NXOpen::SelectNXObject *	Side1 ()
NXOpen::SelectNXObject *	Side2 ()
NXOpen::Annotations::Centerline2dBuilder::Types	Type ()
Public 成员函数 继承自 NXOpen::Annotations::CenterlineBuilder
void	AddEndExtensions (double start, double end)
void	AddExtension (int index, double defaultValue)
std::vector< double >	GetAllExtensions ()
std::vector< double >	GetAllIndividualExtensions ()
std::vector< double >	GetEndExtensions ()
void	RemoveEndExtensions ()
void	RemoveExtension (int index)
void	ResetAllExtensions (double defaultValue)
void	SetAllIndividualExtensions (const std::vector< double > &extensionValues)
void	SetEndExtensions (double start, double end)
void	SetIndividualExtensions (int index, double value1, double value2)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_Centerline2dBuilderBuilder

详细描述

2D中心线构建器

用于创建 2D 中心线的构建器。它创建或编辑 2D 中心线
要创建此类的新实例，请使用 NXOpen::Annotations::CenterlineCollection::CreateCenterline2dBuilder
默认值。

属性	值
OffsetDistance	0
OffsetMethod	None
Settings.Extension	6.35 (毫米部件), 0.25 (英寸部件)
Settings.Gap	1.5875 (毫米部件), 0.0625 (英寸部件)
Settings.IndividualDistance	0
Settings.Size	3.175 (毫米部件), 0.125 (英寸部件)
Settings.Width	Thin
Type	FromCurves

在 NX6.0.0 版本中创建。

成员枚举类型说明

Offset

enum NXOpen::Annotations::Centerline2dBuilder::Offset

有效的 2D 中心线偏移方法类型

枚举值
OffsetNone	无偏移
OffsetDistanceMethod	距离偏移方法
OffsetObjectMethod	对象偏移方法

Types

enum NXOpen::Annotations::Centerline2dBuilder::Types

有效的 2D 中心线类型，仅适用于创建

枚举值
TypesFromCurves	来自曲线的中心线
TypesByPoints	通过点的中心线

成员函数说明

Inherit()

NXOpen::SelectNXObject * NXOpen::Annotations::Centerline2dBuilder::Inherit

(

)

返回继承对象
创建于NX6.0.0.

许可要求：无

OffsetDistance()

double NXOpen::Annotations::Centerline2dBuilder::OffsetDistance

(

)

返回用于点创建中心线的偏移距离
创建于NX6.0.0.

许可要求：无

OffsetMethod()

NXOpen::Annotations::Centerline2dBuilder::Offset NXOpen::Annotations::Centerline2dBuilder::OffsetMethod

(

)

返回用于点创建中心线的偏移方法
创建于NX6.0.0.

许可要求：无

OffsetObject()

NXOpen::SelectNXObject * NXOpen::Annotations::Centerline2dBuilder::OffsetObject

(

)

返回用于点创建中心线的偏移对象
创建于NX6.0.0.

许可要求：无

Point1()

NXOpen::SelectNXObject * NXOpen::Annotations::Centerline2dBuilder::Point1

(

)

返回用于点创建二维中心线的点1
创建于NX6.0.0.

许可要求：无

Point2()

NXOpen::SelectNXObject * NXOpen::Annotations::Centerline2dBuilder::Point2

(

)

返回用于点创建二维中心线的点2
创建于NX6.0.0.

许可要求：无

SetOffsetDistance()

void NXOpen::Annotations::Centerline2dBuilder::SetOffsetDistance

(

double

offsetDistance

)

设置用于点创建中心线的偏移距离
创建于NX6.0.0.

许可要求：drafting ("DRAFTING")

参数

offsetDistance

offsetdistance

SetOffsetMethod()

void NXOpen::Annotations::Centerline2dBuilder::SetOffsetMethod

(

NXOpen::Annotations::Centerline2dBuilder::Offset

offsetMethod

)

设置用于点创建中心线的偏移方法
创建于NX6.0.0.

许可要求：drafting ("DRAFTING")

参数

offsetMethod

offsetmethod

Settings()

NXOpen::Annotations::Centerline2dSettingsBuilder * NXOpen::Annotations::Centerline2dBuilder::Settings

(

)

返回设置构建器
创建于NX6.0.0.

许可要求：drafting ("DRAFTING")

SetType()

void NXOpen::Annotations::Centerline2dBuilder::SetType

(

NXOpen::Annotations::Centerline2dBuilder::Types

type

)

设置类型
创建于NX6.0.0.

许可要求：drafting ("DRAFTING")

参数

type

type

Side1()

NXOpen::SelectNXObject * NXOpen::Annotations::Centerline2dBuilder::Side1

(

)

返回用于曲线创建二维中心线的边1
创建于NX6.0.0.

许可要求：无

Side2()

NXOpen::SelectNXObject * NXOpen::Annotations::Centerline2dBuilder::Side2

(

)

返回用于曲线创建二维中心线的边2
创建于NX6.0.0.

许可要求：无

Type()

NXOpen::Annotations::Centerline2dBuilder::Types NXOpen::Annotations::Centerline2dBuilder::Type

(

)

返回类型
创建于NX6.0.0.

许可要求：无
