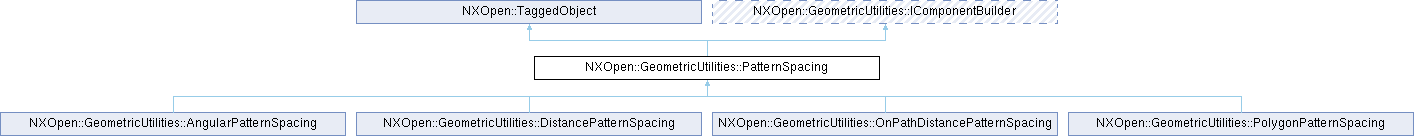

类 NXOpen::GeometricUtilities::PatternSpacing 继承关系图:

Public 类型
enum	SpacingType { SpacingTypeOffset , SpacingTypeSpan , SpacingTypePitchAndSpan , SpacingTypePitch , SpacingTypeList , SpacingTypePolygonCountPerSide , SpacingTypePolygonPitchAlongSide , SpacingTypePoints }

Public 成员函数
NXOpen::Expression *	NCopies ()
NXOpen::Section *	Points ()
void	SetSpaceType (NXOpen::GeometricUtilities::PatternSpacing::SpacingType spaceType)
NXOpen::GeometricUtilities::PatternSpacing::SpacingType	SpaceType ()
NXOpen::GeometricUtilities::PatternSpacingsList *	SpacingsList ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_PatternSpacingBuilder

详细描述

阵列间距

定义阵列实例在阵列内的各种间距方式，特别是在PatternDefinition类的上下文中。
创建于NX7.5.0。

成员枚举类型说明

定义阵列实例可采用的间距类型。

枚举值
SpacingTypeOffset	指定一个实例原点到下一个实例原点的距离。
SpacingTypeSpan	指定所有实例应占据的距离。
SpacingTypePitchAndSpan	指定实例间距离和所有实例的总距离，计算副本数量。
SpacingTypePitch	用于阵列填充情况。根据间距和填充边界框计算数量。
SpacingTypeList	使用列表指定偏移量。
SpacingTypePolygonCountPerSide	用于多边形类型。指定每边的数量。
SpacingTypePolygonPitchAlongSide	用于多边形类型。指定沿一边的间距距离。
SpacingTypePoints	通过点指定偏移量。点会投影到方向上或沿路径。每个点对应一个实例。

NXOpen::Expression * NXOpen::GeometricUtilities::PatternSpacing::NCopies ( )

返回阵列在该方向生成的副本数量
创建于NX7.5.0。

许可证要求：无

NXOpen::Section * NXOpen::GeometricUtilities::PatternSpacing::Points ( )

返回该方向使用的包含点的截面
创建于NX2007.0.0。

许可证要求：无

void NXOpen::GeometricUtilities::PatternSpacing::SetSpaceType ( NXOpen::GeometricUtilities::PatternSpacing::SpacingType spaceType )

设置阵列在该方向使用的间距类型
创建于NX7.5.0。

许可证要求：无

参数

spaceType 间距类型

NXOpen::GeometricUtilities::PatternSpacing::SpacingType NXOpen::GeometricUtilities::PatternSpacing::SpaceType ( )

返回阵列在该方向使用的间距类型
创建于NX7.5.0。

许可证要求：无

NXOpen::GeometricUtilities::PatternSpacingsList * NXOpen::GeometricUtilities::PatternSpacing::SpacingsList ( )

返回该方向使用的间距列表（表达式或OnPathDimBuilder）
创建于NX8.0.0。

许可证要求：无

virtual bool NXOpen::GeometricUtilities::PatternSpacing::Validate ( )

virtual

验证组件的输入是否足够调用commit。如果组件处于无法提交的状态，则抛出异常。例如，若组件要求您设置某些属性，而您尚未设置，则此方法会抛出异常。此方法对某些组件抛出未实现的NXException。
