Profinet客户端构建器更多...

#include <Mechatronics_ProfinetClientBuilder.hxx>

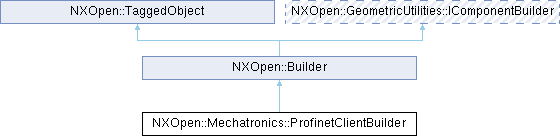

类 NXOpen::Mechatronics::ProfinetClientBuilder 继承关系图:

类
struct	TagInfoEx
	表示Profinet信号定义结构。更多...

Public 类型
enum	Types { TypesInvalid = -1 , TypesPcstationBased , TypesPndriverBased }
	表示Profinet类型。更多...

Public 成员函数
void	GetInstanceInformation (const char instanceName, NXOpen::Part ownerPart, std::vector< NXOpen::Mechatronics::ProfinetClientBuilder::TagInfoEx > &tagInfos, NXOpen::Mechatronics::ProfinetClientBuilder::Types type, bool bInitial)
	获取实例信息于NX2212.0.0创建。许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）
void	GetInstanceInformation (const NXString &instanceName, NXOpen::Part ownerPart, std::vector< NXOpen::Mechatronics::ProfinetClientBuilder::TagInfoEx > &tagInfos, NXOpen::Mechatronics::ProfinetClientBuilder::Types type, bool *bInitial)
	设置Profinet客户端信息
std::vector< NXString >	GetInstanceNamesEx (std::vector< NXOpen::Part * > &ownerParts)
	获取实例名称。
struct	NX_DEPRECATED ("在NX2212.0.0中已过时。请使用Mechatronics::ProfinetClientBuilder::TagInfoEx代替。") TagInfo
	表示Profinet信号定义结构。
	NX_DEPRECATED ("Deprecated in NX2212.0.0. Use Mechatronics::ProfinetClientBuilder::GetInstanceNamesEx instead.") NXString InstanceName()
	实例名称
	NX_DEPRECATED ("Deprecated in NX2212.0.0. Use Mechatronics::ProfinetClientBuilder::SetInstanceNamesEx instead.") void SetInstanceName(const NXString &name)
	实例名称
NXString	SelectedConfigurationName ()
	所选配置名称。于NX12.0.0创建。许可证要求：无
NXOpen::Part *	SelectedConfigurationPart ()
	所选配置部件。于NX12.0.0创建。许可证要求：无
void	SetInstanceInformation (const char instanceName, NXOpen::Part ownerPart, const std::vector< NXOpen::Mechatronics::ProfinetClientBuilder::TagInfoEx > &tagInfos, NXOpen::Mechatronics::ProfinetClientBuilder::Types type, bool bInitial)
	设置实例信息于NX2212.0.0创建。许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）
void	SetInstanceInformation (const NXString &instanceName, NXOpen::Part *ownerPart, const std::vector< NXOpen::Mechatronics::ProfinetClientBuilder::TagInfoEx > &tagInfos, NXOpen::Mechatronics::ProfinetClientBuilder::Types type, bool bInitial)
	设置实例信息于NX2212.0.0创建。许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）
void	SetInstanceName (const char *name)
	实例名称
void	SetInstanceNamesEx (const std::vector< NXOpen::Part * > &ownerParts, std::vector< NXString > &names)
	设置实例名称于NX2212.0.0创建。许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）
void	SetSelectedConfigurationName (const char *configurationName)
	所选配置名称。于NX10.0.0创建。许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）
void	SetSelectedConfigurationName (const NXString &configurationName)
	所选配置名称。于NX10.0.0创建。许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）
void	SetSelectedConfigurationPart (NXOpen::Part *ownerPart)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ProfinetClientBuilderBuilder

详细描述

Profinet客户端构建器

表示 Mechatronics::ProfinetClientBuilder 构建器
此类是另一个构建器的子对象，不能直接实例化。

在NX12.0.0中创建。

成员枚举类型说明

◆ Types

enum NXOpen::Mechatronics::ProfinetClientBuilder::Types

表示Profinet类型。

枚举值
TypesInvalid	无效
TypesPcstationBased	传统PC Station基础
TypesPndriverBased	PN驱动程序基础

成员函数说明

◆ GetInstanceInformation() [1/2]

void NXOpen::Mechatronics::ProfinetClientBuilder::GetInstanceInformation	(	const char *	instanceName,
		NXOpen::Part *	ownerPart,
		std::vector< NXOpen::Mechatronics::ProfinetClientBuilder::TagInfoEx > &	tagInfos,
		NXOpen::Mechatronics::ProfinetClientBuilder::Types *	type,
		bool *	bInitial )

获取实例信息
于NX2212.0.0创建。

许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）

参数

instanceName	实例名称
ownerPart	所属部件
tagInfos	TagInfos数组
type	类型
bInitial	初始状态

◆ GetInstanceInformation() [2/2]

void NXOpen::Mechatronics::ProfinetClientBuilder::GetInstanceInformation	(	const NXString &	instanceName,
		NXOpen::Part *	ownerPart,
		std::vector< NXOpen::Mechatronics::ProfinetClientBuilder::TagInfoEx > &	tagInfos,
		NXOpen::Mechatronics::ProfinetClientBuilder::Types *	type,
		bool *	bInitial )

设置Profinet客户端信息

弃用: 在NX2212.0.0中已过时。请改用 Mechatronics::ProfinetClientBuilder::SetInstanceInformation。

于NX12.0.0创建。

许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）

TagInfo数组

获取Profinet客户端信息

弃用: 在NX2212.0.0中已过时。请改用 Mechatronics::ProfinetClientBuilder::GetInstanceInformation。

于NX12.0.0创建。

许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）

设置PROFINET客户端信息

弃用: 在NX2212.0.0中已过时。请使用 Mechatronics::ProfinetClientBuilder::SetInstanceInformation 代替。

于NX1847.0.0创建。

许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）

TagInfos数组

获取PROFINET客户端信息

弃用: 在NX2212.0.0中已过时。请使用 Mechatronics::ProfinetClientBuilder::GetInstanceInformation 代替。

于NX1847.0.0创建。

许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）

获取实例信息
于NX2212.0.0创建。

许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）

参数

instanceName	实例名称
ownerPart	所属部件
tagInfos	TagInfos数组
type	类型
bInitial	初始状态

◆ GetInstanceNamesEx()

std::vector< NXString > NXOpen::Mechatronics::ProfinetClientBuilder::GetInstanceNamesEx ( std::vector< NXOpen::Part * > & ownerParts )

获取实例名称。

弃用: 在NX2212.0.0中已过时。请改用 Mechatronics::ProfinetClientBuilder::GetInstanceNamesEx。

于NX1899.0.0创建。

许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）

实例名称

获取实例名称
于NX2212.0.0创建。

许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）

参数

ownerParts 所属部件

◆ NX_DEPRECATED() [1/3]

struct NXOpen::Mechatronics::ProfinetClientBuilder::NX_DEPRECATED ( "在NX2212.0.0中已过时。请使用Mechatronics::ProfinetClientBuilder::TagInfoEx代替。" )

inline

表示Profinet信号定义结构。

弃用: 在NX2212.0.0中已过时。请使用 Mechatronics::ProfinetClientBuilder::TagInfoEx 代替。

信号对象

信号数据类型

信号IO类型

地址值

int数据类型的标记，若为true表示int32

TagInfo结构体的构造函数。

信号对象

信号数据类型

信号IO类型

地址值

int数据类型的标记，若为true表示int32

◆ NX_DEPRECATED() [2/3]

NXOpen::Mechatronics::ProfinetClientBuilder::NX_DEPRECATED ( "Deprecated in NX2212.0.0. Use Mechatronics::ProfinetClientBuilder::GetInstanceNamesEx instead." )

实例名称

返回

弃用: 在NX2212.0.0中已过时。请改用 Mechatronics::ProfinetClientBuilder::GetInstanceNamesEx。

于NX12.0.0创建。

许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）

◆ NX_DEPRECATED() [3/3]

NXOpen::Mechatronics::ProfinetClientBuilder::NX_DEPRECATED ( "Deprecated in NX2212.0.0. Use Mechatronics::ProfinetClientBuilder::SetInstanceNamesEx instead." ) const &

实例名称

设置

弃用: 在NX2212.0.0中已过时。请改用 Mechatronics::ProfinetClientBuilder::SetInstanceNamesEx。

于NX12.0.0创建。

许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）

名称

◆ SelectedConfigurationName()

NXString NXOpen::Mechatronics::ProfinetClientBuilder::SelectedConfigurationName ( )

所选配置名称。
于NX12.0.0创建。

许可证要求：无

返回

◆ SelectedConfigurationPart()

NXOpen::Part * NXOpen::Mechatronics::ProfinetClientBuilder::SelectedConfigurationPart ( )

所选配置部件。
于NX12.0.0创建。

许可证要求：无

返回

◆ SetInstanceInformation() [1/2]

void NXOpen::Mechatronics::ProfinetClientBuilder::SetInstanceInformation	(	const char *	instanceName,
		NXOpen::Part *	ownerPart,
		const std::vector< NXOpen::Mechatronics::ProfinetClientBuilder::TagInfoEx > &	tagInfos,
		NXOpen::Mechatronics::ProfinetClientBuilder::Types	type,
		bool	bInitial )

设置实例信息
于NX2212.0.0创建。

许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）

参数

instanceName	实例名称
ownerPart	所属部件
tagInfos	TagInfos数组
type	类型
bInitial	初始状态

◆ SetInstanceInformation() [2/2]

void NXOpen::Mechatronics::ProfinetClientBuilder::SetInstanceInformation	(	const NXString &	instanceName,
		NXOpen::Part *	ownerPart,
		const std::vector< NXOpen::Mechatronics::ProfinetClientBuilder::TagInfoEx > &	tagInfos,
		NXOpen::Mechatronics::ProfinetClientBuilder::Types	type,
		bool	bInitial )

设置实例信息
于NX2212.0.0创建。

许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）

参数

instanceName	实例名称
ownerPart	所属部件
tagInfos	TagInfos数组
type	类型
bInitial	初始状态

◆ SetInstanceName()

void NXOpen::Mechatronics::ProfinetClientBuilder::SetInstanceName ( const char * name )

实例名称

设置

弃用: 在NX2212.0.0中已过时。请改用 Mechatronics::ProfinetClientBuilder::SetInstanceNamesEx。

于NX12.0.0创建。

许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）

参数

name 名称

◆ SetInstanceNamesEx()

void NXOpen::Mechatronics::ProfinetClientBuilder::SetInstanceNamesEx	(	const std::vector< NXOpen::Part * > &	ownerParts,
		std::vector< NXString > &	names )

设置实例名称
于NX2212.0.0创建。

许可证要求 : nx_mcd_core（"机电概念设计器"）或 nx_mcd_player（"机电概念设计器播放器"）

参数

ownerParts	所属部件
names	名称

◆ SetSelectedConfigurationName() [1/2]

void NXOpen::Mechatronics::ProfinetClientBuilder::SetSelectedConfigurationName ( const char * configurationName )

所选配置名称。
于NX10.0.0创建。

许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）

设置

参数

configurationName 配置名称

◆ SetSelectedConfigurationName() [2/2]

void NXOpen::Mechatronics::ProfinetClientBuilder::SetSelectedConfigurationName ( const NXString & configurationName )

所选配置名称。
于NX10.0.0创建。

许可证要求：nx_mcd_core（"机电概念设计器"）或nx_mcd_player（"机电概念设计器播放器"）

设置

参数

configurationName 配置名称

◆ SetSelectedConfigurationPart()

void NXOpen::Mechatronics::ProfinetClientBuilder::SetSelectedConfigurationPart ( NXOpen::Part * ownerPart )

设置所选的配置部件。
于NX10.0.0中创建。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer") 或 nx_mcd_player ("Mechatronics Concept Designer Player")

参数

ownerPart 宿主部件
