NXOpen::Annotations::DraftingNoteBuilder类 参考

制图注释构建器 更多...

#include <Annotations_DraftingNoteBuilder.hxx>

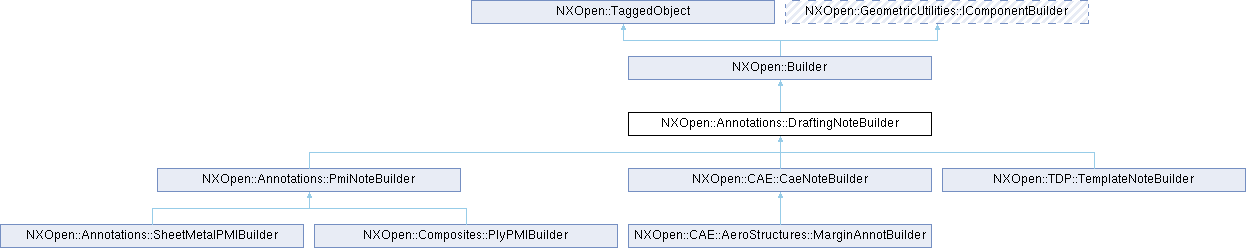

类 NXOpen::Annotations::DraftingNoteBuilder 继承关系图:

Public 类型
enum	TextAlign {   TextAlignTop , TextAlignMiddle , TextAlignBottom , TextAlignBelowbottomExtToMax ,   TextAlignBelowbottomExtToMaxUnderline , TextAlignBelowbottom , TextAlignBelowbottomUnderline , TextAlignBelowTopExtToMax ,   TextAlignBelowTopExtToMaxUnderline , TextAlignBelowTop , TextAlignBelowTopUnderline }
enum	ThicknessTypes { ThicknessTypesMedium , ThicknessTypesThick }

Public 成员函数
NXOpen::Annotations::ForeshorteningSymbolBuilder *	ForeshorteningSymbol ()
NXOpen::SelectDisplayableObject *	Inherit ()
void	InheritProperties (NXOpen::Annotations::SimpleDraftingAid *annotation, int recordNumber)
NXOpen::Annotations::LeaderBuilder *	Leader ()
NXOpen::Annotations::OriginBuilder *	Origin ()
void	SetTextAlignment (NXOpen::Annotations::DraftingNoteBuilder::TextAlign textAlignment)
void	SetVerticalText (bool verticalText)
NXOpen::Annotations::StyleBuilder *	Style ()
NXOpen::Annotations::TextWithEditControlsBuilder *	Text ()
NXOpen::Annotations::DraftingNoteBuilder::TextAlign	TextAlignment ()
bool	VerticalText ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DraftingNoteBuilderBuilder

详细描述

制图注释构建器

表示 NXOpen::Annotations::Note 构建器
要创建此类的新实例，请使用 NXOpen::Annotations::AnnotationManager::CreateDraftingNoteBuilder
默认值。

属性	值
Text.TextBlock.CustomSymbolScale	1.0
Text.TextBlock.SymbolAspectRatio	1.0
Text.TextBlock.SymbolHeight	25.4 (毫米部件), 1.0 (英寸部件)
Text.TextBlock.SymbolLength	25.4 (毫米部件), 1.0 (英寸部件)
Text.TextBlock.SymbolPreferences	UseCurrent
Text.TextBlock.SymbolScale	1.0
Text.TextBlock.SymbolSizeMethod	ScaleAndAspectRatio

在 NX6.0.0 版本中创建。

成员枚举类型说明

TextAlign

enum NXOpen::Annotations::DraftingNoteBuilder::TextAlign

文本的引线上方文本对齐类型

枚举值
TextAlignTop	顶部对齐
TextAlignMiddle	中间对齐
TextAlignBottom	底部对齐
TextAlignBelowbottomExtToMax	底部延伸线下方对齐至最大
TextAlignBelowbottomExtToMaxUnderline	底部延伸线下方对齐至最大并加下划线
TextAlignBelowbottom	底部下方对齐
TextAlignBelowbottomUnderline	底部下方对齐并加下划线
TextAlignBelowTopExtToMax	顶部延伸线下方对齐至最大
TextAlignBelowTopExtToMaxUnderline	顶部延伸线下方对齐至最大并加下划线
TextAlignBelowTop	顶部下方对齐
TextAlignBelowTopUnderline	顶部下方对齐并加下划线

ThicknessTypes

enum NXOpen::Annotations::DraftingNoteBuilder::ThicknessTypes

文本粗细类型

枚举值
ThicknessTypesMedium	中等粗细类型
ThicknessTypesThick	粗体粗细类型

成员函数说明

ForeshorteningSymbol()

NXOpen::Annotations::ForeshorteningSymbolBuilder * NXOpen::Annotations::DraftingNoteBuilder::ForeshorteningSymbol

(

)

返回缩略符号构建器
创建于NX10.0.0.

许可要求：无

Inherit()

NXOpen::SelectDisplayableObject * NXOpen::Annotations::DraftingNoteBuilder::Inherit

(

)

返回从中继承属性的注释
创建于NX7.5.2.

许可要求：无

InheritProperties()

void NXOpen::Annotations::DraftingNoteBuilder::InheritProperties	(	NXOpen::Annotations::SimpleDraftingAid *	annotation,
		int	recordNumber )

从注释继承属性
创建于NX7.5.2.

许可要求：无

参数

annotation	annotation
recordNumber	recordnumber

Leader()

NXOpen::Annotations::LeaderBuilder * NXOpen::Annotations::DraftingNoteBuilder::Leader

(

)

返回注释的NXOpen::Annotations::LeaderBuilder
创建于NX6.0.0.

许可要求：无

Origin()

NXOpen::Annotations::OriginBuilder * NXOpen::Annotations::DraftingNoteBuilder::Origin

(

)

返回原点
创建于NX6.0.0.

许可要求：无

SetTextAlignment()

void NXOpen::Annotations::DraftingNoteBuilder::SetTextAlignment

(

NXOpen::Annotations::DraftingNoteBuilder::TextAlign

textAlignment

)

设置文本对齐方式
创建于NX6.0.0.

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING") 或 nx_2d_edit (" NX 2D Edit")

参数

textAlignment

textalignment

SetVerticalText()

void NXOpen::Annotations::DraftingNoteBuilder::SetVerticalText

(

bool

verticalText

)

设置文本的垂直文本设置
创建于NX6.0.0.

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING") 或 nx_2d_edit (" NX 2D Edit")

参数

verticalText

verticaltext

Style()

NXOpen::Annotations::StyleBuilder * NXOpen::Annotations::DraftingNoteBuilder::Style

(

)

返回样式构建器
创建于NX6.0.0.

许可要求：无

Text()

NXOpen::Annotations::TextWithEditControlsBuilder * NXOpen::Annotations::DraftingNoteBuilder::Text

(

)

返回文本
创建于NX6.0.0.

许可要求：无

TextAlignment()

NXOpen::Annotations::DraftingNoteBuilder::TextAlign NXOpen::Annotations::DraftingNoteBuilder::TextAlignment

(

)

返回文本对齐方式
创建于NX6.0.0.

许可要求：drafting ("DRAFTING") 或 cam_base ("CAM BASE") 或 insp_programming ("INSPECTION PROGRAMMING") 或 nx_2d_edit (" NX 2D Edit")

VerticalText()

bool NXOpen::Annotations::DraftingNoteBuilder::VerticalText

(

)

返回文本的垂直文本设置
创建于NX6.0.0.

许可要求：无
