筋条子部件构建器更多...

#include <Die_RibChildBuilder.hxx>

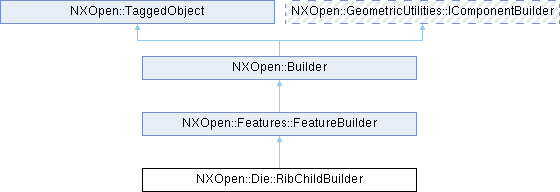

类 NXOpen::Die::RibChildBuilder 继承关系图:

Public 成员函数
double	AdjustedThickness ()
double	Angle ()
NXOpen::IOrientation *	Bottom ()
NXOpen::IOrientation *	BottomEnd ()
double	BottomHorizontalOffset ()
double	BottomLimitOffset ()
double	BottomVerticalOffset ()
NXOpen::Die::DieBuildStatusOption	BuildStatus ()
double	CenterlineXyOffset ()
bool	DesignStatus ()
bool	DisplayStatus ()
std::vector< NXOpen::IProfile * >	GetBottomEnd (NXOpen::Die::DirectionOption *direction)
std::vector< NXOpen::IProfile * >	GetCenterline (NXOpen::Die::DirectionOption *direction)
std::vector< NXOpen::IProfile * >	GetStart (NXOpen::Die::DirectionOption *direction)
std::vector< NXOpen::IProfile * >	GetTopEnd (NXOpen::Die::DirectionOption *direction)
double	Height ()
double	LccMinWidth ()
bool	LighteningCore ()
double	LighteningCoreClearance ()
bool	Rectangular ()
void	SetAdjustedThickness (double adjustedThickness)
void	SetAngle (double angle)
void	SetBottom (NXOpen::IOrientation *bottom)
void	SetBottomEnd (NXOpen::Die::DirectionOption direction, const std::vector< NXOpen::IProfile * > &profileEntries)
void	SetBottomEnd (NXOpen::IOrientation *bottomEnd)
void	SetBottomHorizontalOffset (double bottomHorizontalOffset)
void	SetBottomLimitOffset (double bottomLimitOffset)
void	SetBottomVerticalOffset (double bottomVerticalOffset)
void	SetCenterline (NXOpen::Die::DirectionOption direction, const std::vector< NXOpen::IProfile * > &profileEntries)
void	SetCenterlineXyOffset (double centerlineXyOffset)
void	SetDesignStatus (bool designStatus)
void	SetDisplayStatus (bool displayStatus)
void	SetHeight (double height)
void	SetLccMinWidth (double lccMinWidth)
void	SetLighteningCore (bool lighteningCore)
void	SetLighteningCoreClearance (double lighteningCoreClearance)
void	SetRectangular (bool rectangular)
void	SetStart (NXOpen::Die::DirectionOption direction, const std::vector< NXOpen::IProfile * > &profileEntries)
void	SetStart (NXOpen::IOrientation *start)
void	SetThickness (double thickness)
void	SetTop (NXOpen::IOrientation *top)
void	SetTopEnd (NXOpen::Die::DirectionOption direction, const std::vector< NXOpen::IProfile * > &profileEntries)
void	SetTopEnd (NXOpen::IOrientation *topEnd)
void	SetTopHorizontalOffset (double topHorizontalOffset)
void	SetTopLimitOffset (double topLimitOffset)
void	SetTopVerticalOffset (double topVerticalOffset)
NXOpen::IOrientation *	Start ()
double	Thickness ()
NXOpen::IOrientation *	Top ()
NXOpen::IOrientation *	TopEnd ()
double	TopHorizontalOffset ()
double	TopLimitOffset ()
double	TopVerticalOffset ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_RibChildBuilderBuilder

详细描述

筋条子部件构建器

表示模具筋子特征。
此子特征通过主特征构建器创建。

于 NX4.0.0 中创建。

成员函数说明

◆ AdjustedThickness()

double NXOpen::Die::RibChildBuilder::AdjustedThickness ( )

返回模具筋的调整厚度。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

◆ Angle()

double NXOpen::Die::RibChildBuilder::Angle ( )

返回模具筋的角度。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

◆ Bottom()

NXOpen::IOrientation * NXOpen::Die::RibChildBuilder::Bottom ( )

返回模具筋的底部极限几何体。
于 NX4.0.0 中创建。

许可证要求：ug_die_design ("Die Design")

◆ BottomEnd()

NXOpen::IOrientation * NXOpen::Die::RibChildBuilder::BottomEnd ( )

返回模具肋的下端极限几何对象。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

◆ BottomHorizontalOffset()

double NXOpen::Die::RibChildBuilder::BottomHorizontalOffset ( )

返回模具肋的底部水平偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

◆ BottomLimitOffset()

double NXOpen::Die::RibChildBuilder::BottomLimitOffset ( )

返回模具肋的底部极限偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

◆ BottomVerticalOffset()

double NXOpen::Die::RibChildBuilder::BottomVerticalOffset ( )

返回模具肋的底部垂直偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

◆ BuildStatus()

NXOpen::Die::DieBuildStatusOption NXOpen::Die::RibChildBuilder::BuildStatus ( )

返回模具筋的构建状态。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

◆ CenterlineXyOffset()

double NXOpen::Die::RibChildBuilder::CenterlineXyOffset ( )

返回模具肋的中心线XY偏移量。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

◆ DesignStatus()

bool NXOpen::Die::RibChildBuilder::DesignStatus ( )

返回模具筋的设计状态，若为true则筋会构建到模型中，若为false则不会。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

◆ DisplayStatus()

bool NXOpen::Die::RibChildBuilder::DisplayStatus ( )

返回模具筋的显示状态，若为true则会显示筋的输入数据，若为false则不会显示输入数据。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

◆ GetBottomEnd()

std::vector< NXOpen::IProfile * > NXOpen::Die::RibChildBuilder::GetBottomEnd ( NXOpen::Die::DirectionOption * direction )

将模具肋的下端极限几何对象作为轮廓获取。

返回: 轮廓元素，将是曲线、边、面、草图或曲线特征。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

direction 轮廓方向。

◆ GetCenterline()

std::vector< NXOpen::IProfile * > NXOpen::Die::RibChildBuilder::GetCenterline ( NXOpen::Die::DirectionOption * direction )

获取筋的中心线。

返回: 轮廓条目，将为曲线、边、面、草图或曲线特征。
于 NX4.0.0 中创建。

许可证要求：ug_die_design ("Die Design")

参数

direction 轮廓方向

◆ GetStart()

std::vector< NXOpen::IProfile * > NXOpen::Die::RibChildBuilder::GetStart ( NXOpen::Die::DirectionOption * direction )

将模具肋的起始极限几何对象作为轮廓获取。

返回: 轮廓元素，将是曲线、边、面、草图或曲线特征。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

direction 轮廓方向。

◆ GetTopEnd()

std::vector< NXOpen::IProfile * > NXOpen::Die::RibChildBuilder::GetTopEnd ( NXOpen::Die::DirectionOption * direction )

将模具肋的上端极限几何对象作为轮廓获取。

返回: 轮廓元素，将是曲线、边、面、草图或曲线特征。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

direction 轮廓方向。

◆ Height()

double NXOpen::Die::RibChildBuilder::Height ( )

返回模具筋的高度。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

◆ LccMinWidth()

double NXOpen::Die::RibChildBuilder::LccMinWidth ( )

返回模具肋的减重芯最小宽度。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

◆ LighteningCore()

bool NXOpen::Die::RibChildBuilder::LighteningCore ( )

返回模具筋的减重槽开关，若为true则减重槽会构建在筋中，若为false则不会。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

◆ LighteningCoreClearance()

double NXOpen::Die::RibChildBuilder::LighteningCoreClearance ( )

返回模具肋的减重芯间隙。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

◆ Rectangular()

bool NXOpen::Die::RibChildBuilder::Rectangular ( )

返回模具筋的矩形开关，若为true则减重槽为矩形，若为false则会跟随筋的形状。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

◆ SetAdjustedThickness()

void NXOpen::Die::RibChildBuilder::SetAdjustedThickness ( double adjustedThickness )

设置模具筋的调整厚度。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

参数

adjustedThickness 调整厚度

◆ SetAngle()

void NXOpen::Die::RibChildBuilder::SetAngle ( double angle )

设置模具筋的角度。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

参数

angle 角度

◆ SetBottom()

void NXOpen::Die::RibChildBuilder::SetBottom ( NXOpen::IOrientation * bottom )

设置模具筋的底部极限几何体。
于 NX4.0.0 中创建。

许可证要求：ug_die_design ("Die Design")

参数

bottom 底部

◆ SetBottomEnd() [1/2]

void NXOpen::Die::RibChildBuilder::SetBottomEnd	(	NXOpen::Die::DirectionOption	direction,
		const std::vector< NXOpen::IProfile * > &	profileEntries )

使用轮廓设置模具肋的下端极限几何对象。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

direction	轮廓方向。
profileEntries	轮廓元素，可以是曲线、边、面、草图或曲线特征。

◆ SetBottomEnd() [2/2]

void NXOpen::Die::RibChildBuilder::SetBottomEnd ( NXOpen::IOrientation * bottomEnd )

设置模具肋的下端极限几何对象。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

bottomEnd 下端

◆ SetBottomHorizontalOffset()

void NXOpen::Die::RibChildBuilder::SetBottomHorizontalOffset ( double bottomHorizontalOffset )

设置模具肋的底部水平偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

参数

bottomHorizontalOffset 底部水平偏移

◆ SetBottomLimitOffset()

void NXOpen::Die::RibChildBuilder::SetBottomLimitOffset ( double bottomLimitOffset )

设置模具肋的底部极限偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

参数

bottomLimitOffset 底部极限偏移

◆ SetBottomVerticalOffset()

void NXOpen::Die::RibChildBuilder::SetBottomVerticalOffset ( double bottomVerticalOffset )

设置模具肋的底部垂直偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

参数

bottomVerticalOffset 底部垂直偏移

◆ SetCenterline()

void NXOpen::Die::RibChildBuilder::SetCenterline	(	NXOpen::Die::DirectionOption	direction,
		const std::vector< NXOpen::IProfile * > &	profileEntries )

设置筋的中心线。
于 NX4.0.0 中创建。

许可证要求：ug_die_design ("Die Design")

参数

direction	轮廓方向
profileEntries	轮廓条目，可为曲线、边、面、草图或曲线特征

◆ SetCenterlineXyOffset()

void NXOpen::Die::RibChildBuilder::SetCenterlineXyOffset ( double centerlineXyOffset )

设置模具肋的中心线XY偏移量。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

centerlineXyOffset 中心线XY偏移量

◆ SetDesignStatus()

void NXOpen::Die::RibChildBuilder::SetDesignStatus ( bool designStatus )

设置模具筋的设计状态，若为true则筋会构建到模型中，若为false则不会。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

参数

designStatus 设计状态

◆ SetDisplayStatus()

void NXOpen::Die::RibChildBuilder::SetDisplayStatus ( bool displayStatus )

设置模具筋的显示状态，若为true则会显示筋的输入数据，若为false则不会显示输入数据。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

参数

displayStatus 显示状态

◆ SetHeight()

void NXOpen::Die::RibChildBuilder::SetHeight ( double height )

设置模具筋的高度。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

参数

height 高度

◆ SetLccMinWidth()

void NXOpen::Die::RibChildBuilder::SetLccMinWidth ( double lccMinWidth )

设置模具肋的减重芯最小宽度。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

参数

lccMinWidth 减重芯最小宽度

◆ SetLighteningCore()

void NXOpen::Die::RibChildBuilder::SetLighteningCore ( bool lighteningCore )

设置模具筋的减重槽开关，若为true则减重槽会构建在筋中，若为false则不会。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

参数

lighteningCore 减重槽

◆ SetLighteningCoreClearance()

void NXOpen::Die::RibChildBuilder::SetLighteningCoreClearance ( double lighteningCoreClearance )

设置模具肋的减重芯间隙。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

参数

lighteningCoreClearance 减重芯间隙

◆ SetRectangular()

void NXOpen::Die::RibChildBuilder::SetRectangular ( bool rectangular )

设置模具筋的矩形开关，若为true则减重槽为矩形，若为false则会跟随筋的形状。
创建于NX4.0.0。

许可证要求：ug_die_design ("模具设计")

参数

rectangular 矩形

◆ SetStart() [1/2]

void NXOpen::Die::RibChildBuilder::SetStart	(	NXOpen::Die::DirectionOption	direction,
		const std::vector< NXOpen::IProfile * > &	profileEntries )

使用轮廓设置模具肋的起始极限几何对象。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

direction	轮廓方向。
profileEntries	轮廓元素，可以是曲线、边、面、草图或曲线特征。

◆ SetStart() [2/2]

void NXOpen::Die::RibChildBuilder::SetStart ( NXOpen::IOrientation * start )

设置模具筋的起始极限几何体。
于 NX4.0.0 中创建。

许可证要求：ug_die_design ("Die Design")

参数

start 起始

◆ SetThickness()

void NXOpen::Die::RibChildBuilder::SetThickness ( double thickness )

设置模具肋的厚度。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

参数

thickness 厚度

◆ SetTop()

void NXOpen::Die::RibChildBuilder::SetTop ( NXOpen::IOrientation * top )

设置模具筋的顶部极限几何体。
于 NX4.0.0 中创建。

许可证要求：ug_die_design ("Die Design")

参数

top 顶部

◆ SetTopEnd() [1/2]

void NXOpen::Die::RibChildBuilder::SetTopEnd	(	NXOpen::Die::DirectionOption	direction,
		const std::vector< NXOpen::IProfile * > &	profileEntries )

使用轮廓设置模具肋的上端极限几何对象。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

direction	轮廓方向。
profileEntries	轮廓元素，可以是曲线、边、面、草图或曲线特征。

◆ SetTopEnd() [2/2]

void NXOpen::Die::RibChildBuilder::SetTopEnd ( NXOpen::IOrientation * topEnd )

设置模具肋的上端极限几何对象。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

topEnd 上端

◆ SetTopHorizontalOffset()

void NXOpen::Die::RibChildBuilder::SetTopHorizontalOffset ( double topHorizontalOffset )

设置模具肋的顶部水平偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

参数

topHorizontalOffset 顶部水平偏移

◆ SetTopLimitOffset()

void NXOpen::Die::RibChildBuilder::SetTopLimitOffset ( double topLimitOffset )

设置模具肋的顶部极限偏移量。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

参数

topLimitOffset 顶部极限偏移量

◆ SetTopVerticalOffset()

void NXOpen::Die::RibChildBuilder::SetTopVerticalOffset ( double topVerticalOffset )

设置模具肋的顶部垂直偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

参数

topVerticalOffset 顶部垂直偏移

◆ Start()

NXOpen::IOrientation * NXOpen::Die::RibChildBuilder::Start ( )

返回模具肋的起始极限几何对象。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

◆ Thickness()

double NXOpen::Die::RibChildBuilder::Thickness ( )

返回模具肋的厚度。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

◆ Top()

NXOpen::IOrientation * NXOpen::Die::RibChildBuilder::Top ( )

返回模具筋的顶部极限几何体。
于 NX4.0.0 中创建。

许可证要求：ug_die_design ("Die Design")

◆ TopEnd()

NXOpen::IOrientation * NXOpen::Die::RibChildBuilder::TopEnd ( )

返回模具肋的上端极限几何对象。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

◆ TopHorizontalOffset()

double NXOpen::Die::RibChildBuilder::TopHorizontalOffset ( )

返回模具肋的顶部水平偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

◆ TopLimitOffset()

double NXOpen::Die::RibChildBuilder::TopLimitOffset ( )

返回模具肋的顶部极限偏移量。
在NX4.0.0中创建。

许可证要求：ug_die_design（"Die Design"）

◆ TopVerticalOffset()

double NXOpen::Die::RibChildBuilder::TopVerticalOffset ( )

返回模具肋的顶部垂直偏移。
创建于 NX4.0.0。

许可要求：ug_die_design ("模具设计")

Public 成员函数

友元

详细描述

成员函数说明

◆ AdjustedThickness()

◆ Angle()

◆ Bottom()

◆ BottomEnd()

◆ BottomHorizontalOffset()

◆ BottomLimitOffset()

◆ BottomVerticalOffset()

◆ BuildStatus()

◆ CenterlineXyOffset()

◆ DesignStatus()

◆ DisplayStatus()

◆ GetBottomEnd()

◆ GetCenterline()

◆ GetStart()

◆ GetTopEnd()

◆ Height()

◆ LccMinWidth()

◆ LighteningCore()

◆ LighteningCoreClearance()

◆ Rectangular()

◆ SetAdjustedThickness()

◆ SetAngle()

◆ SetBottom()

◆ SetBottomEnd() [1/2]

◆ SetBottomEnd() [2/2]

◆ SetBottomHorizontalOffset()

◆ SetBottomLimitOffset()

◆ SetBottomVerticalOffset()

◆ SetCenterline()

◆ SetCenterlineXyOffset()

◆ SetDesignStatus()

◆ SetDisplayStatus()

◆ SetHeight()

◆ SetLccMinWidth()

◆ SetLighteningCore()

◆ SetLighteningCoreClearance()

◆ SetRectangular()

◆ SetStart() [1/2]

◆ SetStart() [2/2]

◆ SetThickness()

◆ SetTop()

◆ SetTopEnd() [1/2]

◆ SetTopEnd() [2/2]

◆ SetTopHorizontalOffset()

◆ SetTopLimitOffset()

◆ SetTopVerticalOffset()

◆ Start()

◆ Thickness()

◆ Top()

◆ TopEnd()

◆ TopHorizontalOffset()

◆ TopLimitOffset()

◆ TopVerticalOffset()
