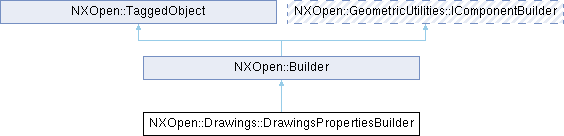

类 NXOpen::Drawings::DrawingsPropertiesBuilder 继承关系图:

Public 类型
enum	SecondaryComponentOptions { SecondaryComponentOptionsNo , SecondaryComponentOptionsYes , SecondaryComponentOptionsMixed }

Public 成员函数
NXOpen::Drawings::DrawingsPropertiesBuilder::SecondaryComponentOptions	SecondaryComponent ()
NXOpen::Assemblies::SelectComponentList *	SelectedObjects ()
void	SetSecondaryComponent (NXOpen::Drawings::DrawingsPropertiesBuilder::SecondaryComponentOptions secondaryComponent)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DrawingsPropertiesBuilderBuilder

详细描述

制图属性构建器

表示 @link NXOpen::Drawings::DrawingsPropertiesBuilder NXOpen::Drawings::DrawingsPropertiesBuilder@endlink，用于将部件标记为辅助几何。
 <br> 要创建此类的新实例，请使用 @link NXOpen::DraftingManager::CreateDrawingsPropertiesBuilder  NXOpen::DraftingManager::CreateDrawingsPropertiesBuilder @endlink  <br>

默认值。

属性	值
辅助部件	否

于NX11.0.0版本创建。

成员枚举类型说明

◆ SecondaryComponentOptions

enum NXOpen::Drawings::DrawingsPropertiesBuilder::SecondaryComponentOptions

用于管理部件上辅助几何属性的选项

枚举值
SecondaryComponentOptionsNo	未标记为辅助几何
SecondaryComponentOptionsYes	标记为辅助几何
SecondaryComponentOptionsMixed	对象的辅助几何属性不同且不会改变

成员函数说明

◆ SecondaryComponent()

NXOpen::Drawings::DrawingsPropertiesBuilder::SecondaryComponentOptions NXOpen::Drawings::DrawingsPropertiesBuilder::SecondaryComponent ( )

返回辅助几何状态。如果为真，部件实例被标记为辅助部件。否则，部件实例被视为非辅助部件。
于NX11.0.0版本创建。

许可证要求 : None

◆ SelectedObjects()

NXOpen::Assemblies::SelectComponentList * NXOpen::Drawings::DrawingsPropertiesBuilder::SelectedObjects ( )

返回所选对象列表。这是将被任何更改修改的部件活动列表。
于NX11.0.0版本创建。

许可证要求 : drafting ("DRAFTING")

◆ SetSecondaryComponent()

void NXOpen::Drawings::DrawingsPropertiesBuilder::SetSecondaryComponent ( NXOpen::Drawings::DrawingsPropertiesBuilder::SecondaryComponentOptions secondaryComponent )

设置辅助几何状态。如果为真，部件实例被标记为辅助部件。否则，部件实例被视为非辅助部件。
于NX11.0.0版本创建。

许可证要求 : drafting ("DRAFTING")

参数

secondaryComponent 辅助部件
