NXOpen::Mechatronics::GearBuilder类 参考

齿轮构建器 更多...

#include <Mechatronics_GearBuilder.hxx>

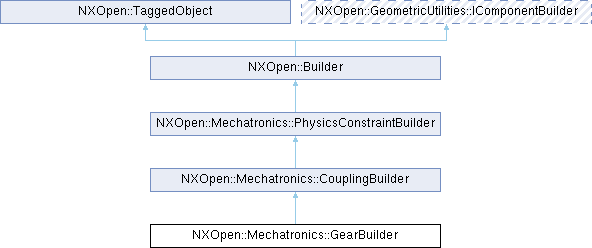

类 NXOpen::Mechatronics::GearBuilder 继承关系图:

Public 类型
enum	AxisJointType { AxisJointTypeLinear , AxisJointTypeAngular }

Public 成员函数
NXOpen::Mechatronics::GearBuilder::AxisJointType	AxisType ()
NXOpen::Expression *	ExpressionMasterMultiple ()
NXOpen::Expression *	ExpressionSlaveMultiple ()
double	MasterMultiple ()
void	SetAxisType (NXOpen::Mechatronics::GearBuilder::AxisJointType axisType)
void	SetMasterMultiple (double masterMultiple)
void	SetSlaveMultiple (double slaveMultiple)
double	SlaveMultiple ()
Public 成员函数 继承自 NXOpen::Mechatronics::CouplingBuilder
bool	AllowSlip ()
NXOpen::Mechatronics::SelectPhysicsJoint *	MasterAxisJoint ()
void	SetAllowSlip (bool allowSlip)
void	SetMasterAxisJoint (NXOpen::Mechatronics::PhysicsJoint *master)
void	SetSlaveAxisJoint (NXOpen::Mechatronics::PhysicsJoint *slave)
NXOpen::Mechatronics::SelectPhysicsJoint *	SlaveAxisJoint ()
Public 成员函数 继承自 NXOpen::Mechatronics::PhysicsConstraintBuilder
NXString	Name ()
void	SetName (const char *name)
void	SetName (const NXString &name)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_GearBuilderBuilder

详细描述

齿轮构建器

表示一个 NXOpen::Mechatronics::Gear 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::GearCollection::CreateGearBuilder

于NX7.5.1中创建。

成员枚举类型说明

AxisJointType

enum NXOpen::Mechatronics::GearBuilder::AxisJointType

轴关节类型。

枚举值
AxisJointTypeLinear	线性
AxisJointTypeAngular	角向

成员函数说明

AxisType()

NXOpen::Mechatronics::GearBuilder::AxisJointType NXOpen::Mechatronics::GearBuilder::AxisType

(

)

返回 轴关节类型。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

ExpressionMasterMultiple()

NXOpen::Expression * NXOpen::Mechatronics::GearBuilder::ExpressionMasterMultiple

(

)

返回 主动轮倍数表达式。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

ExpressionSlaveMultiple()

NXOpen::Expression * NXOpen::Mechatronics::GearBuilder::ExpressionSlaveMultiple

(

)

返回 从动轮倍数表达式。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

MasterMultiple()

double NXOpen::Mechatronics::GearBuilder::MasterMultiple

(

)

返回 主动轮倍数。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

SetAxisType()

void NXOpen::Mechatronics::GearBuilder::SetAxisType

(

NXOpen::Mechatronics::GearBuilder::AxisJointType

axisType

)

设置 轴关节类型。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

axisType

轴类型

SetMasterMultiple()

void NXOpen::Mechatronics::GearBuilder::SetMasterMultiple

(

double

masterMultiple

)

设置 主动轮倍数。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

masterMultiple

主动轮倍数

SetSlaveMultiple()

void NXOpen::Mechatronics::GearBuilder::SetSlaveMultiple

(

double

slaveMultiple

)

设置 从动轮倍数。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

slaveMultiple

从动轮倍数

SlaveMultiple()

double NXOpen::Mechatronics::GearBuilder::SlaveMultiple

(

)

返回 从动轮倍数。
于NX7.5.1中创建。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")
