DXF/DWG文件导入器更多...

#include <DxfdwgImporter.hxx>

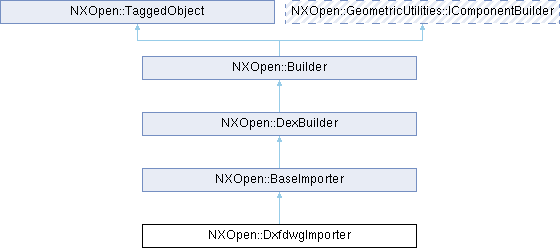

类 NXOpen::DxfdwgImporter 继承关系图:

Public 类型
enum	AspectRatioOptions { AspectRatioOptionsAutomaticCalculation , AspectRatioOptionsUseSameAsACADWidthFactor , AspectRatioOptionsUseValueSpecifiedInMappingFile , AspectRatioOptionsScaleACADWidthFactorWithSpecifiedValue }
enum	ConvLayoutsAs { ConvLayoutsAsAll , ConvLayoutsAsSelectedInPreview }
enum	FacetImportAs { FacetImportAsJt , FacetImportAsConvergent }
enum	ImportBlocksAs { ImportBlocksAsGroup , ImportBlocksAsCustomSymbol , ImportBlocksAsPart , ImportBlocksAsNX2DComponent }
enum	ImportCurvesAs { ImportCurvesAsSketchCurves , ImportCurvesAsCurves }
enum	ImportDimensionsAs { ImportDimensionsAsReal , ImportDimensionsAsGroup }
enum	ImportPolylinesAs { ImportPolylinesAsSplines , ImportPolylinesAsArcLines }
enum	ImportToEnum { ImportToEnumWork , ImportToEnumNew }
enum	ProcessingOrderAs { ProcessingOrderAsAlphabetical , ProcessingOrderAsObjectCount }
enum	SendLayoutsAs { SendLayoutsAsImportedView , SendLayoutsAsDrawingView }
enum	SendModelDataAs { SendModelDataAsModeling , SendModelDataAsDrawingView , SendModelDataAsDrawingSheet , SendModelDataAsNewDrawingSheet , SendModelDataAsSelectedDrawingSheet }
enum	UnitsEnum { UnitsEnumSameAsTemplate , UnitsEnumMetric , UnitsEnumEnglish , UnitsEnumMicrometer , UnitsEnumMeter }
enum	WorkflowAs { WorkflowAsDrawing , WorkflowAsThreeD }
Public 类型继承自 NXOpen::BaseImporter
enum	Mode { ModeNativeFileSystem , ModeTeamcenter }

Public 成员函数
NXString	AcadLayoutsToImport ()
NXOpen::DxfdwgImporter::AspectRatioOptions	AspectRatioOption ()
bool	AvoidUsedNXLayers ()
bool	ConvLayoutData ()
NXOpen::DxfdwgImporter::ConvLayoutsAs	ConvLayouts ()
bool	ConvModelData ()
NXString	CrossHatchMappingFile ()
int	DestForUnselectedLayer ()
NXString	DrawingSheetNametoImportModelData ()
NXOpen::DxfdwgImporter::FacetImportAs	FacetImport ()
bool	FileOpenFlag ()
bool	HealBodies ()
NXOpen::DxfdwgImporter::ImportBlocksAs	ImportBlockType ()
NXOpen::DxfdwgImporter::ImportCurvesAs	ImportCurvesType ()
NXOpen::DxfdwgImporter::ImportDimensionsAs	ImportDimensionType ()
NXOpen::DxfdwgImporter::ImportPolylinesAs	ImportPolylineTo ()
NXOpen::DxfdwgImporter::ImportToEnum	ImportTo ()
bool	ImportToTeamcenter ()
NXString	LineFontMappingFile ()
double	ModelScaleFactor ()
bool	Optimize ()
NXOpen::DxfdwgImporter::ProcessingOrderAs	ProcessingOrder ()
bool	ReadLayerNumFromPrefix ()
double	RotationAngle ()
void	SaveSettings (const char *filename)
void	SaveSettings (const NXString &filename)
NXOpen::DxfdwgImporter::SendLayoutsAs	SendLayoutsTo ()
NXOpen::DxfdwgImporter::SendModelDataAs	SendModelDataTo ()
void	SetAcadLayoutsToImport (const char *layoutNames)
void	SetAcadLayoutsToImport (const NXString &layoutNames)
void	SetAspectRatioOption (NXOpen::DxfdwgImporter::AspectRatioOptions widthFactorMode)
void	SetAvoidUsedNXLayers (bool avoidUsedNXLayers)
void	SetConvLayoutData (bool convLayoutData)
void	SetConvLayouts (NXOpen::DxfdwgImporter::ConvLayoutsAs convLayoutsAs)
void	SetConvModelData (bool convModelData)
void	SetCrossHatchMappingFile (const char *filename)
void	SetCrossHatchMappingFile (const NXString &filename)
void	SetDestForUnselectedLayer (int destForUnselectedLayer)
void	SetDrawingSheetNametoImportModelData (const char *drawingSheetName)
void	SetDrawingSheetNametoImportModelData (const NXString &drawingSheetName)
void	SetFacetImport (NXOpen::DxfdwgImporter::FacetImportAs workflow)
void	SetFileOpenFlag (bool doingFileOpen)
void	SetHealBodies (bool healBodies)
void	SetImportBlockType (NXOpen::DxfdwgImporter::ImportBlocksAs importBlockType)
void	SetImportCurvesType (NXOpen::DxfdwgImporter::ImportCurvesAs importCurvesType)
void	SetImportDimensionType (NXOpen::DxfdwgImporter::ImportDimensionsAs importDimensionType)
void	SetImportPolylineTo (NXOpen::DxfdwgImporter::ImportPolylinesAs importPolylineTo)
void	SetImportTo (NXOpen::DxfdwgImporter::ImportToEnum importTo)
void	SetImportToTeamcenter (bool importToTeamcenter)
void	SetLineFontMappingFile (const char *filename)
void	SetLineFontMappingFile (const NXString &filename)
void	SetModelScaleFactor (double scaleFactor)
void	SetOptimize (bool optimize)
void	SetProcessingOrder (NXOpen::DxfdwgImporter::ProcessingOrderAs processingOrder)
void	SetReadLayerNumFromPrefix (bool readLayerNumFromPrefix)
void	SetRotationAngle (double rotationAngle)
void	SetSendLayoutsTo (NXOpen::DxfdwgImporter::SendLayoutsAs sendLayoutsTo)
void	SetSendModelDataTo (NXOpen::DxfdwgImporter::SendModelDataAs sendModelDataTo)
void	SetSettingsFile (const char *filename)
void	SetSettingsFile (const NXString &filename)
void	SetSimplifyGeometry (bool simplify)
void	SetSkipEmptyLayer (bool skipEmptyLayer)
void	SetTemplateFile (const char *filename)
void	SetTemplateFile (const NXString &filename)
void	SetTextFontMappingFile (const char *filename)
void	SetTextFontMappingFile (const NXString &filename)
NXString	SettingsFile ()
void	SetTranslateUnselectedLayer (bool translateUnselectedLayer)
void	SetTranslationX (double deltaX)
void	SetTranslationY (double deltaY)
void	SetTranslationZ (double deltaZ)
void	SetUnits (NXOpen::DxfdwgImporter::UnitsEnum units)
void	SetUnSelectedLayers (const char *unselectedLayers)
void	SetUnSelectedLayers (const NXString &unselectedLayers)
void	SetWorkflow (NXOpen::DxfdwgImporter::WorkflowAs workflow)
bool	SimplifyGeometry ()
bool	SkipEmptyLayer ()
NXString	TemplateFile ()
NXString	TextFontMappingFile ()
bool	TranslateUnselectedLayer ()
double	TranslationX ()
double	TranslationY ()
double	TranslationZ ()
NXOpen::DxfdwgImporter::UnitsEnum	Units ()
NXString	UnSelectedLayers ()
NXOpen::DxfdwgImporter::WorkflowAs	Workflow ()
Public 成员函数继承自 NXOpen::BaseImporter
NXOpen::BaseImporter::Mode	GetMode ()
NXString	InputFile ()
NXString	OutputFile ()
void	SetInputFile (const char *filename)
void	SetInputFile (const NXString &filename)
void	SetMode (NXOpen::BaseImporter::Mode mode)
void	SetOutputFile (const char *filename)
void	SetOutputFile (const NXString &filename)
Public 成员函数继承自 NXOpen::DexBuilder
bool	ProcessHoldFlag ()
void	SetProcessHoldFlag (bool doingFileSave)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DxfdwgImporterBuilder

详细描述

DXF/DWG文件导入器

表示用于导入DXF/DWG数据的@link NXOpen::DxfdwgImporter NXOpen::DxfdwgImporter@endlink
此类使用@link NXOpen::DexManager NXOpen::DexManager@endlink 创建。
Commit()将返回NULL对象  <br> 要创建此类的新实例，请使用@link NXOpen::DexManager::CreateDxfdwgImporter  NXOpen::DexManager::CreateDxfdwgImporter @endlink  <br>

默认值。

属性	值
FacetImport	Jt
HealBodies	0
ImportPolylineTo	Splines
ImportTo	New
ImportToTeamcenter	0
ModelScaleFactor	1.0
Optimize	0
ProcessHoldFlag	0
ProcessingOrder	Alphabetical
RotationAngle	0.0
SimplifyGeometry	0
TranslationX	0.0
TranslationY	0.0
TranslationZ	0.0
Units	SameAsTemplate

在NX6.0.0中创建。

成员枚举类型说明

◆ AspectRatioOptions

enum NXOpen::DxfdwgImporter::AspectRatioOptions

NX宽高比计算选项

枚举值
AspectRatioOptionsAutomaticCalculation	自动计算
AspectRatioOptionsUseSameAsACADWidthFactor	使用与AutoCAD宽度因子相同的值
AspectRatioOptionsUseValueSpecifiedInMappingFile	使用映射文件中指定的值
AspectRatioOptionsScaleACADWidthFactorWithSpecifiedValue	使用指定值缩放AutoCAD宽度因子

◆ ConvLayoutsAs

enum NXOpen::DxfdwgImporter::ConvLayoutsAs

转换布局选项

枚举值
ConvLayoutsAsAll	转换所有布局
ConvLayoutsAsSelectedInPreview	转换预览中选择的布局

◆ FacetImportAs

enum NXOpen::DxfdwgImporter::FacetImportAs

DXF/DWG小平面导入选项

枚举值
FacetImportAsJt	JT小平面
FacetImportAsConvergent	收敛体

◆ ImportBlocksAs

enum NXOpen::DxfdwgImporter::ImportBlocksAs

块导入选项

枚举值
ImportBlocksAsGroup	将块转换为组
ImportBlocksAsCustomSymbol	将块转换为自定义符号
ImportBlocksAsPart	将块转换为部件
ImportBlocksAsNX2DComponent	将块转换为2D组件

◆ ImportCurvesAs

enum NXOpen::DxfdwgImporter::ImportCurvesAs

曲线导入选项

枚举值
ImportCurvesAsSketchCurves	将曲线转换为草图曲线
ImportCurvesAsCurves	将曲线转换为曲线

◆ ImportDimensionsAs

enum NXOpen::DxfdwgImporter::ImportDimensionsAs

尺寸导入选项

枚举值
ImportDimensionsAsReal	将尺寸转换为真实尺寸
ImportDimensionsAsGroup	将尺寸转换为组

◆ ImportPolylinesAs

enum NXOpen::DxfdwgImporter::ImportPolylinesAs

多段线导入为选项

枚举值
ImportPolylinesAsSplines	多段线导入为样条
ImportPolylinesAsArcLines	多段线导入为圆弧/直线

◆ ImportToEnum

enum NXOpen::DxfdwgImporter::ImportToEnum

导入到选项

枚举值
ImportToEnumWork	导入dxf/dwg文件到工作部件
ImportToEnumNew	导入dxf/dwg文件到新部件

◆ ProcessingOrderAs

enum NXOpen::DxfdwgImporter::ProcessingOrderAs

非数值层的处理顺序

枚举值
ProcessingOrderAsAlphabetical	字母顺序
ProcessingOrderAsObjectCount	对象计数

◆ SendLayoutsAs

enum NXOpen::DxfdwgImporter::SendLayoutsAs

布局数据发送到选项

枚举值
SendLayoutsAsImportedView	发送布局数据到导入视图
SendLayoutsAsDrawingView	发送布局数据到工程图视图

◆ SendModelDataAs

enum NXOpen::DxfdwgImporter::SendModelDataAs

模型数据发送到选项

枚举值
SendModelDataAsModeling	模型数据发送到建模
SendModelDataAsDrawingView	模型数据发送到工程视图
SendModelDataAsDrawingSheet	模型数据发送到工程图纸
SendModelDataAsNewDrawingSheet	模型数据发送到新工程图纸，特定于导入到工作部件
SendModelDataAsSelectedDrawingSheet	模型数据发送到所选工程图纸，特定于导入到工作部件

◆ UnitsEnum

enum NXOpen::DxfdwgImporter::UnitsEnum

单位选项

枚举值
UnitsEnumSameAsTemplate	与模板单位相同
UnitsEnumMetric	毫米单位
UnitsEnumEnglish	英寸单位
UnitsEnumMicrometer	微米单位
UnitsEnumMeter	米单位

◆ WorkflowAs

enum NXOpen::DxfdwgImporter::WorkflowAs

DXF/DWG导入工作流程选项

枚举值
WorkflowAsDrawing	工程图工作流程
WorkflowAsThreeD	3D工作流程

成员函数说明

◆ AcadLayoutsToImport()

NXString NXOpen::DxfdwgImporter::AcadLayoutsToImport ( )

返回 AutoCAD 布局导入命令 - 生成 AutoCAD 布局的列表
创建于 NX8.0.0.

许可证要求：无

◆ AspectRatioOption()

NXOpen::DxfdwgImporter::AspectRatioOptions NXOpen::DxfdwgImporter::AspectRatioOption ( )

返回AutoCAD宽高比计算方法 - 此方法将决定要使用的NX宽高比方法。
于NX8.5.0版本创建。

许可要求：无

◆ AvoidUsedNXLayers()

bool NXOpen::DxfdwgImporter::AvoidUsedNXLayers ( )

返回避免使用已用NX图层命令 - 若设置为true，将不使用目标部件的已用图层
于NX8.0.0创建。

许可要求：无

◆ ConvLayoutData()

bool NXOpen::DxfdwgImporter::ConvLayoutData ( )

返回导入布局数据命令 - 如果设置为 true，则将导入布局数据
创建于 NX8.0.0.

许可证要求：无

◆ ConvLayouts()

NXOpen::DxfdwgImporter::ConvLayoutsAs NXOpen::DxfdwgImporter::ConvLayouts ( )

返回转换布局命令 - 该命令将决定转换所有布局还是选定布局
创建于 NX8.0.0.

许可证要求：无

◆ ConvModelData()

bool NXOpen::DxfdwgImporter::ConvModelData ( )

返回导入模型数据命令 - 如果设置为 true，则将导入模型数据
创建于 NX8.0.0.

许可证要求：无

◆ CrossHatchMappingFile()

NXString NXOpen::DxfdwgImporter::CrossHatchMappingFile ( )

返回剖面线映射文件命令 - 剖面线映射的定义文件
于NX8.0.0版本创建。

许可要求：无

◆ DestForUnselectedLayer()

int NXOpen::DxfdwgImporter::DestForUnselectedLayer ( )

获取DestForUnselectedLayer命令 - 目标图层编号
创建于NX8.0.0。

许可证要求 : 无

◆ DrawingSheetNametoImportModelData()

NXString NXOpen::DxfdwgImporter::DrawingSheetNametoImportModelData ( )

返回用于导入模型数据的图纸名称 - 用于设置将DXF/DWG模型数据导入到工作部件的图纸名称
创建于 NX1926.0.0。

许可证要求 : 无

◆ FacetImport()

NXOpen::DxfdwgImporter::FacetImportAs NXOpen::DxfdwgImporter::FacetImport ( )

返回DXFDWG面片导入选项 - 用于将Face3D实体导入选项设置为JT面片或收敛实体
创建于 NX12.0.0。

许可证要求 : 无

◆ FileOpenFlag()

bool NXOpen::DxfdwgImporter::FileOpenFlag ( )

返回文件打开标志命令 - 若进行文件导入，应设置为false
于NX6.0.0版本创建。

许可要求：无

◆ HealBodies()

bool NXOpen::DxfdwgImporter::HealBodies ( )

返回修复实体命令 - 若设为true，则会尝试修复3D实体
创建于 NX11.0.0。

许可证要求 : 无

◆ ImportBlockType()

NXOpen::DxfdwgImporter::ImportBlocksAs NXOpen::DxfdwgImporter::ImportBlockType ( )

返回块导入类型命令 - 将AutoCAD块作为组或自定义符号导入
于NX8.0.0创建。

许可要求：无

◆ ImportCurvesType()

NXOpen::DxfdwgImporter::ImportCurvesAs NXOpen::DxfdwgImporter::ImportCurvesType ( )

返回曲线导入类型命令 - 当模型数据导入到工程图页时，该命令可用于设置草绘单条或多条曲线
于NX8.0.0创建。

许可要求：无

◆ ImportDimensionType()

NXOpen::DxfdwgImporter::ImportDimensionsAs NXOpen::DxfdwgImporter::ImportDimensionType ( )

返回尺寸导入类型命令 - 将AutoCAD尺寸作为实际尺寸或组数据导入
于NX8.0.0创建。

许可要求：无

◆ ImportPolylineTo()

NXOpen::DxfdwgImporter::ImportPolylinesAs NXOpen::DxfdwgImporter::ImportPolylineTo ( )

返回多段线导入命令 - 该命令确定多段线是否被导入为样条曲线或直线/圆弧。
于NX6.0.0创建。

许可要求：无

◆ ImportTo()

NXOpen::DxfdwgImporter::ImportToEnum NXOpen::DxfdwgImporter::ImportTo ( )

返回 ImportTo 命令 - 此选项将确定导入AutoCAD文件的目标。可以是新建（英制/公制）或工作部件。
创建于 NX6.0.0.

许可证要求：无

◆ ImportToTeamcenter()

bool NXOpen::DxfdwgImporter::ImportToTeamcenter ( )

返回导入到 Teamcenter 命令 - 如果设置为 true，则装配体将导入到 Teamcenter 中
创建于 NX7.0.0.

许可证要求：无

◆ LineFontMappingFile()

NXString NXOpen::DxfdwgImporter::LineFontMappingFile ( )

返回线字体映射文件命令 - 线字体映射的定义文件
于NX8.0.0版本创建。

许可要求：无

◆ ModelScaleFactor()

double NXOpen::DxfdwgImporter::ModelScaleFactor ( )

返回模型数据缩放因子 - 导入期间用于缩放模型数据的缩放因子
于NX11.0.0版本创建。

许可要求：无

◆ Optimize()

bool NXOpen::DxfdwgImporter::Optimize ( )

返回优化命令 - 若设为true，则会尝试优化3D几何
创建于 NX11.0.0。

许可证要求 : 无

◆ ProcessingOrder()

NXOpen::DxfdwgImporter::ProcessingOrderAs NXOpen::DxfdwgImporter::ProcessingOrder ( )

获取ProcessingOrder命令 - 此选项将决定AutoCAD图层的处理顺序
创建于NX8.0.0。

许可证要求 : 无

◆ ReadLayerNumFromPrefix()

bool NXOpen::DxfdwgImporter::ReadLayerNumFromPrefix ( )

返回从前缀读取图层编号命令 - 若设置为true，将从前缀读取图层编号
于NX8.0.0创建。

许可要求：无

◆ RotationAngle()

double NXOpen::DxfdwgImporter::RotationAngle ( )

返回旋转角度 - 用于变换模型数据的旋转角度值
创建于 NX12.0.0。

许可证要求 : 无

◆ SaveSettings() [1/2]

void NXOpen::DxfdwgImporter::SaveSettings ( const char * filename )

保存设置 - 将设置保存到指定文件
创建于 NX6.0.0.

许可证要求：无

参数

filename 文件名

◆ SaveSettings() [2/2]

void NXOpen::DxfdwgImporter::SaveSettings ( const NXString & filename )

保存设置 - 将设置保存到指定文件
创建于 NX6.0.0.

许可证要求：无

参数

filename 文件名

◆ SendLayoutsTo()

NXOpen::DxfdwgImporter::SendLayoutsAs NXOpen::DxfdwgImporter::SendLayoutsTo ( )

返回布局数据发送命令 - 该命令确定布局数据的目标位置
于NX8.0.0创建。

许可要求：无

◆ SendModelDataTo()

NXOpen::DxfdwgImporter::SendModelDataAs NXOpen::DxfdwgImporter::SendModelDataTo ( )

返回模型数据发送到命令 - 该命令将决定模型数据的目标位置
创建于 NX8.0.0.

许可证要求：无

◆ SetAcadLayoutsToImport() [1/2]

void NXOpen::DxfdwgImporter::SetAcadLayoutsToImport ( const char * layoutNames )

设置导入AutoCAD布局命令 - 生成ACAD布局列表
于NX8.0.0创建。

许可要求：无

参数

layoutNames 布局名称

◆ SetAcadLayoutsToImport() [2/2]

void NXOpen::DxfdwgImporter::SetAcadLayoutsToImport ( const NXString & layoutNames )

设置 AutoCAD 布局导入命令 - 生成 AutoCAD 布局的列表
创建于 NX8.0.0.

许可证要求：无

参数

layoutNames 布局名称

◆ SetAspectRatioOption()

void NXOpen::DxfdwgImporter::SetAspectRatioOption ( NXOpen::DxfdwgImporter::AspectRatioOptions widthFactorMode )

设置AutoCAD宽高比计算方法 - 此方法将决定要使用的NX宽高比方法。
于NX8.5.0版本创建。

许可要求：无

参数

widthFactorMode 宽度因子模式

◆ SetAvoidUsedNXLayers()

void NXOpen::DxfdwgImporter::SetAvoidUsedNXLayers ( bool avoidUsedNXLayers )

设置避免使用已用NX图层命令 - 若设置为true，将不使用目标部件的已用图层
于NX8.0.0创建。

许可要求：无

参数

avoidUsedNXLayers 是否避免使用已用NX图层

◆ SetConvLayoutData()

void NXOpen::DxfdwgImporter::SetConvLayoutData ( bool convLayoutData )

设置导入布局数据命令 - 如果设置为 true，则将导入布局数据
创建于 NX8.0.0.

许可证要求：无

参数

convLayoutData 导入布局数据

◆ SetConvLayouts()

void NXOpen::DxfdwgImporter::SetConvLayouts ( NXOpen::DxfdwgImporter::ConvLayoutsAs convLayoutsAs )

设置转换布局命令 - 该命令将决定转换所有布局还是选定布局
创建于 NX8.0.0.

许可证要求：无

参数

convLayoutsAs 转换布局方式

◆ SetConvModelData()

void NXOpen::DxfdwgImporter::SetConvModelData ( bool convModelData )

设置导入模型数据命令 - 如果设置为 true，则将导入模型数据
创建于 NX8.0.0.

许可证要求：无

参数

convModelData 导入模型数据

◆ SetCrossHatchMappingFile() [1/2]

void NXOpen::DxfdwgImporter::SetCrossHatchMappingFile ( const char * filename )

设置剖面线映射文件命令 - 剖面线映射的定义文件
于NX8.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetCrossHatchMappingFile() [2/2]

void NXOpen::DxfdwgImporter::SetCrossHatchMappingFile ( const NXString & filename )

设置剖面线映射文件命令 - 剖面线映射的定义文件
于NX8.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetDestForUnselectedLayer()

void NXOpen::DxfdwgImporter::SetDestForUnselectedLayer ( int destForUnselectedLayer )

设置DestForUnselectedLayer命令 - 目标图层编号
创建于NX8.0.0。

许可证要求 : 无

参数

destForUnselectedLayer 目标图层编号

◆ SetDrawingSheetNametoImportModelData() [1/2]

void NXOpen::DxfdwgImporter::SetDrawingSheetNametoImportModelData ( const char * drawingSheetName )

设置用于导入模型数据的图纸名称 - 为将DXF/DWG模型数据导入到工作部件设置图纸名称
在NX1926.0.0中创建。

许可证要求：无

参数

drawingSheetName 图纸名称

◆ SetDrawingSheetNametoImportModelData() [2/2]

void NXOpen::DxfdwgImporter::SetDrawingSheetNametoImportModelData ( const NXString & drawingSheetName )

设置用于导入模型数据的图纸名称 - 为将DXF/DWG模型数据导入到工作部件设置图纸名称
在NX1926.0.0中创建。

许可证要求：无

参数

drawingSheetName 图纸名称

◆ SetFacetImport()

void NXOpen::DxfdwgImporter::SetFacetImport ( NXOpen::DxfdwgImporter::FacetImportAs workflow )

设置DXFDWG面片导入选项 - 用于将Face3D实体导入选项设置为JT面片或收敛实体
创建于 NX12.0.0。

许可证要求 : 无

参数

workflow 工作流程

◆ SetFileOpenFlag()

void NXOpen::DxfdwgImporter::SetFileOpenFlag ( bool doingFileOpen )

设置文件打开标志命令 - 若进行文件导入，应设置为false
于NX6.0.0版本创建。

许可要求：无

参数

doingFileOpen 正在进行文件打开

◆ SetHealBodies()

void NXOpen::DxfdwgImporter::SetHealBodies ( bool healBodies )

设置修复实体命令 - 若设为true，则会尝试修复3D实体
创建于 NX11.0.0。

许可证要求 : 无

参数

healBodies 修复实体

◆ SetImportBlockType()

void NXOpen::DxfdwgImporter::SetImportBlockType ( NXOpen::DxfdwgImporter::ImportBlocksAs importBlockType )

设置块导入类型命令 - 将AutoCAD块作为组或自定义符号导入
于NX8.0.0创建。

许可要求：无

参数

importBlockType 块导入类型

◆ SetImportCurvesType()

void NXOpen::DxfdwgImporter::SetImportCurvesType ( NXOpen::DxfdwgImporter::ImportCurvesAs importCurvesType )

设置曲线导入类型命令 - 当模型数据导入到工程图页时，该命令可用于设置草绘单条或多条曲线
于NX8.0.0创建。

许可要求：无

参数

importCurvesType 曲线导入类型

◆ SetImportDimensionType()

void NXOpen::DxfdwgImporter::SetImportDimensionType ( NXOpen::DxfdwgImporter::ImportDimensionsAs importDimensionType )

设置尺寸导入类型命令 - 将AutoCAD尺寸作为实际尺寸或组数据导入
于NX8.0.0创建。

许可要求：无

参数

importDimensionType 尺寸导入类型

◆ SetImportPolylineTo()

void NXOpen::DxfdwgImporter::SetImportPolylineTo ( NXOpen::DxfdwgImporter::ImportPolylinesAs importPolylineTo )

设置多段线导入命令 - 该命令确定多段线是否被导入为样条曲线或直线/圆弧。
于NX6.0.0创建。

许可要求：无

参数

importPolylineTo 多段线导入方式

◆ SetImportTo()

void NXOpen::DxfdwgImporter::SetImportTo ( NXOpen::DxfdwgImporter::ImportToEnum importTo )

设置 ImportTo 命令 - 此选项将确定导入AutoCAD文件的目标。可以是新建（英制/公制）或工作部件。
创建于 NX6.0.0.

许可证要求：无

参数

importTo 导入目标

◆ SetImportToTeamcenter()

void NXOpen::DxfdwgImporter::SetImportToTeamcenter ( bool importToTeamcenter )

设置导入到 Teamcenter 命令 - 如果设置为 true，则装配体将导入到 Teamcenter 中
创建于 NX7.0.0.

许可证要求：无

参数

importToTeamcenter 导入到 Teamcenter

◆ SetLineFontMappingFile() [1/2]

void NXOpen::DxfdwgImporter::SetLineFontMappingFile ( const char * filename )

设置线字体映射文件命令 - 线字体映射的定义文件
于NX8.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetLineFontMappingFile() [2/2]

void NXOpen::DxfdwgImporter::SetLineFontMappingFile ( const NXString & filename )

设置线字体映射文件命令 - 线字体映射的定义文件
于NX8.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetModelScaleFactor()

void NXOpen::DxfdwgImporter::SetModelScaleFactor ( double scaleFactor )

设置模型数据缩放因子 - 导入期间用于缩放模型数据的缩放因子
于NX11.0.0版本创建。

许可要求：无

参数

scaleFactor 缩放因子

◆ SetOptimize()

void NXOpen::DxfdwgImporter::SetOptimize ( bool optimize )

设置优化命令 - 若设为true，则会尝试优化3D几何
创建于 NX11.0.0。

许可证要求 : 无

参数

optimize 优化

◆ SetProcessingOrder()

void NXOpen::DxfdwgImporter::SetProcessingOrder ( NXOpen::DxfdwgImporter::ProcessingOrderAs processingOrder )

设置ProcessingOrder命令 - 此选项将决定AutoCAD图层的处理顺序
创建于NX8.0.0。

许可证要求 : 无

参数

processingOrder 图层处理顺序

◆ SetReadLayerNumFromPrefix()

void NXOpen::DxfdwgImporter::SetReadLayerNumFromPrefix ( bool readLayerNumFromPrefix )

设置从前缀读取图层编号命令 - 若设置为true，将从前缀读取图层编号
于NX8.0.0创建。

许可要求：无

参数

readLayerNumFromPrefix 是否从前缀读取图层编号

◆ SetRotationAngle()

void NXOpen::DxfdwgImporter::SetRotationAngle ( double rotationAngle )

设置旋转角度 - 用于变换模型数据的旋转角度值
创建于 NX12.0.0。

许可证要求 : 无

参数

rotationAngle 旋转角度

◆ SetSendLayoutsTo()

void NXOpen::DxfdwgImporter::SetSendLayoutsTo ( NXOpen::DxfdwgImporter::SendLayoutsAs sendLayoutsTo )

设置布局数据发送命令 - 该命令确定布局数据的目标位置
于NX8.0.0创建。

许可要求：无

参数

sendLayoutsTo 布局发送方式

◆ SetSendModelDataTo()

void NXOpen::DxfdwgImporter::SetSendModelDataTo ( NXOpen::DxfdwgImporter::SendModelDataAs sendModelDataTo )

设置模型数据发送到命令 - 该命令将决定模型数据的目标位置
创建于 NX8.0.0.

许可证要求：无

参数

sendModelDataTo 模型数据发送到

◆ SetSettingsFile() [1/2]

void NXOpen::DxfdwgImporter::SetSettingsFile ( const char * filename )

设置SettingsFile命令 - 用于默认选项的定义文件
创建于NX6.0.0。

许可证要求 : 无

参数

filename 文件名

◆ SetSettingsFile() [2/2]

void NXOpen::DxfdwgImporter::SetSettingsFile ( const NXString & filename )

设置SettingsFile命令 - 用于默认选项的定义文件
创建于NX6.0.0。

许可证要求 : 无

参数

filename 文件名

◆ SetSimplifyGeometry()

void NXOpen::DxfdwgImporter::SetSimplifyGeometry ( bool simplify )

设置简化几何命令 - 若设为true，则会尝试将3D几何简化为解析几何
创建于 NX11.0.0。

许可证要求 : 无

参数

simplify 简化

◆ SetSkipEmptyLayer()

void NXOpen::DxfdwgImporter::SetSkipEmptyLayer ( bool skipEmptyLayer )

设置SkipEmptyLayer命令 - 若设置为true，则不会转换未引用的AutoCAD图层
创建于NX8.0.0。

许可证要求 : 无

参数

skipEmptyLayer 跳过空图层的标志

◆ SetTemplateFile() [1/2]

void NXOpen::DxfdwgImporter::SetTemplateFile ( const char * filename )

设置模板文件命令 - 该文件将用作 DXF/DWG 导入的模板
创建于 NX8.0.0.

许可证要求：无

参数

filename 文件名

◆ SetTemplateFile() [2/2]

void NXOpen::DxfdwgImporter::SetTemplateFile ( const NXString & filename )

设置模板文件命令 - 该文件将用作 DXF/DWG 导入的模板
创建于 NX8.0.0.

许可证要求：无

参数

filename 文件名

◆ SetTextFontMappingFile() [1/2]

void NXOpen::DxfdwgImporter::SetTextFontMappingFile ( const char * filename )

设置文字字体映射文件命令 - 文字字体映射的定义文件
于NX8.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetTextFontMappingFile() [2/2]

void NXOpen::DxfdwgImporter::SetTextFontMappingFile ( const NXString & filename )

设置TextFontMappingFile命令 - 用于文字字体映射的定义文件
创建于NX8.0.0。

许可证要求 : 无

参数

filename 文件名

◆ SettingsFile()

NXString NXOpen::DxfdwgImporter::SettingsFile ( )

获取SettingsFile命令 - 用于默认选项的定义文件
创建于NX6.0.0。

许可证要求 : 无

◆ SetTranslateUnselectedLayer()

void NXOpen::DxfdwgImporter::SetTranslateUnselectedLayer ( bool translateUnselectedLayer )

设置TranslateUnselectedLayer命令 - 若设置为true，则会转换未选中的图层
创建于NX8.0.0。

许可证要求 : 无

参数

translateUnselectedLayer 转换未选中图层的标志

◆ SetTranslationX()

void NXOpen::DxfdwgImporter::SetTranslationX ( double deltaX )

设置X轴平移量 - 用于重新定位模型数据的X轴增量值
于NX11.0.0版本创建。

许可要求：无

参数

deltaX X轴增量

◆ SetTranslationY()

void NXOpen::DxfdwgImporter::SetTranslationY ( double deltaY )

设置Y方向平移 - 用于重定位模型数据的Y方向增量值
创建于 NX11.0.0。

许可证要求 : 无

参数

deltaY Y方向增量

◆ SetTranslationZ()

void NXOpen::DxfdwgImporter::SetTranslationZ ( double deltaZ )

设置Z方向平移 - 用于重定位模型数据的Z方向增量值
创建于 NX11.0.0。

许可证要求 : 无

参数

deltaZ Z方向增量

◆ SetUnits()

void NXOpen::DxfdwgImporter::SetUnits ( NXOpen::DxfdwgImporter::UnitsEnum units )

设置单位命令 - 该选项将决定目标零件的单位。
创建于 NX8.0.0.

许可证要求：无

参数

units 单位

◆ SetUnSelectedLayers() [1/2]

void NXOpen::DxfdwgImporter::SetUnSelectedLayers ( const char * unselectedLayers )

设置UnSelectedLayers命令 - 设置未选中图层的列表
创建于NX8.0.0。

许可证要求 : 无

参数

unselectedLayers 未选中图层列表

◆ SetUnSelectedLayers() [2/2]

void NXOpen::DxfdwgImporter::SetUnSelectedLayers ( const NXString & unselectedLayers )

设置UnSelectedLayers命令 - 设置未选中图层的列表
创建于NX8.0.0。

许可证要求 : 无

参数

unselectedLayers 未选中图层列表

◆ SetWorkflow()

void NXOpen::DxfdwgImporter::SetWorkflow ( NXOpen::DxfdwgImporter::WorkflowAs workflow )

设置DXFDWG导入工作流程选项 - 用于将DXFDWG导入工作流程设置为3D或绘图
创建于 NX11.0.0。

许可证要求 : 无

参数

workflow 工作流程

◆ SimplifyGeometry()

bool NXOpen::DxfdwgImporter::SimplifyGeometry ( )

返回简化几何命令 - 若设为true，则会尝试将3D几何简化为解析几何
创建于 NX11.0.0。

许可证要求 : 无

◆ SkipEmptyLayer()

bool NXOpen::DxfdwgImporter::SkipEmptyLayer ( )

获取SkipEmptyLayer命令 - 若设置为true，则不会转换未引用的AutoCAD图层
创建于NX8.0.0。

许可证要求 : 无

◆ TemplateFile()

NXString NXOpen::DxfdwgImporter::TemplateFile ( )

返回模板文件命令 - 该文件将用作 DXF/DWG 导入的模板
创建于 NX8.0.0.

许可证要求：无

◆ TextFontMappingFile()

NXString NXOpen::DxfdwgImporter::TextFontMappingFile ( )

获取TextFontMappingFile命令 - 用于文字字体映射的定义文件
创建于NX8.0.0。

许可证要求 : 无

◆ TranslateUnselectedLayer()

bool NXOpen::DxfdwgImporter::TranslateUnselectedLayer ( )

获取TranslateUnselectedLayer命令 - 若设置为true，则会转换未选中的图层
创建于NX8.0.0。

许可证要求 : 无

◆ TranslationX()

double NXOpen::DxfdwgImporter::TranslationX ( )

返回X轴平移量 - 用于重新定位模型数据的X轴增量值
于NX11.0.0版本创建。

许可要求：无

◆ TranslationY()

double NXOpen::DxfdwgImporter::TranslationY ( )

返回Y轴平移量 - 用于重新定位模型数据的Y轴增量值
于NX11.0.0版本创建。

许可要求：无

◆ TranslationZ()

double NXOpen::DxfdwgImporter::TranslationZ ( )

返回Z方向平移 - 用于重定位模型数据的Z方向增量值
创建于 NX11.0.0。

许可证要求 : 无

◆ Units()

NXOpen::DxfdwgImporter::UnitsEnum NXOpen::DxfdwgImporter::Units ( )

返回单位命令 - 此选项将确定目标部件的单位。
创建于 NX8.0.0.

许可证要求：无

◆ UnSelectedLayers()

NXString NXOpen::DxfdwgImporter::UnSelectedLayers ( )

获取UnSelectedLayers命令 - 设置未选中图层的列表
创建于NX8.0.0。

许可证要求 : 无

◆ Workflow()

NXOpen::DxfdwgImporter::WorkflowAs NXOpen::DxfdwgImporter::Workflow ( )

返回DXFDWG导入工作流程选项 - 用于将DXFDWG导入工作流程设置为3D或绘图
创建于 NX11.0.0。

许可证要求 : 无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ AspectRatioOptions

◆ ConvLayoutsAs

◆ FacetImportAs

◆ ImportBlocksAs

◆ ImportCurvesAs

◆ ImportDimensionsAs

◆ ImportPolylinesAs

◆ ImportToEnum

◆ ProcessingOrderAs

◆ SendLayoutsAs

◆ SendModelDataAs

◆ UnitsEnum

◆ WorkflowAs

成员函数说明

◆ AcadLayoutsToImport()

◆ AspectRatioOption()

◆ AvoidUsedNXLayers()

◆ ConvLayoutData()

◆ ConvLayouts()

◆ ConvModelData()

◆ CrossHatchMappingFile()

◆ DestForUnselectedLayer()

◆ DrawingSheetNametoImportModelData()

◆ FacetImport()

◆ FileOpenFlag()

◆ HealBodies()

◆ ImportBlockType()

◆ ImportCurvesType()

◆ ImportDimensionType()

◆ ImportPolylineTo()

◆ ImportTo()

◆ ImportToTeamcenter()

◆ LineFontMappingFile()

◆ ModelScaleFactor()

◆ Optimize()

◆ ProcessingOrder()

◆ ReadLayerNumFromPrefix()

◆ RotationAngle()

◆ SaveSettings() [1/2]

◆ SaveSettings() [2/2]

◆ SendLayoutsTo()

◆ SendModelDataTo()

◆ SetAcadLayoutsToImport() [1/2]

◆ SetAcadLayoutsToImport() [2/2]

◆ SetAspectRatioOption()

◆ SetAvoidUsedNXLayers()

◆ SetConvLayoutData()

◆ SetConvLayouts()

◆ SetConvModelData()

◆ SetCrossHatchMappingFile() [1/2]

◆ SetCrossHatchMappingFile() [2/2]

◆ SetDestForUnselectedLayer()

◆ SetDrawingSheetNametoImportModelData() [1/2]

◆ SetDrawingSheetNametoImportModelData() [2/2]

◆ SetFacetImport()

◆ SetFileOpenFlag()

◆ SetHealBodies()

◆ SetImportBlockType()

◆ SetImportCurvesType()

◆ SetImportDimensionType()

◆ SetImportPolylineTo()

◆ SetImportTo()

◆ SetImportToTeamcenter()

◆ SetLineFontMappingFile() [1/2]

◆ SetLineFontMappingFile() [2/2]

◆ SetModelScaleFactor()

◆ SetOptimize()

◆ SetProcessingOrder()

◆ SetReadLayerNumFromPrefix()

◆ SetRotationAngle()

◆ SetSendLayoutsTo()

◆ SetSendModelDataTo()

◆ SetSettingsFile() [1/2]

◆ SetSettingsFile() [2/2]

◆ SetSimplifyGeometry()
