表示一个NodeBuilder。
要创建此类的新实例，请使用 NXOpen::Schematic::SchematicManager::CreateNodeBuilder
默认值。

属性	值
仪表符号尺寸	15
旋转角度	零
符号源类型	重用库

在NX1980.0.0版本中创建。
更多...

#include <Schematic_NodeBuilder.hxx>

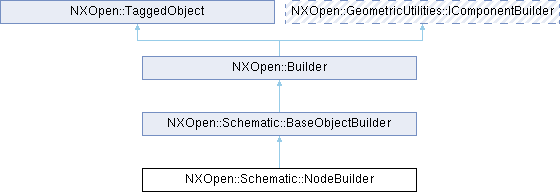

类 NXOpen::Schematic::NodeBuilder 继承关系图:

Public 成员函数
void	DetachAllConnections ()
void	DetachPortOnNode (const char *portId)
void	DetachPortOnNode (const NXString &portId)
NXOpen::Diagramming::Node *	ExistingSymbol ()
bool	FlipHorizontal ()
bool	FlipVertical ()
void	GetInlineSymbolLocation (NXOpen::Schematic::Connection *connection, int segementId, double *percent)
NXOpen::Point2d	GetLocation ()
void	GetNewInlineConnection (NXOpen::NXObject *con, NXString connectionId)
NXOpen::Diagramming::Node *	GetNode ()
NXOpen::NXObject *	GetSourceAttributeOwner (NXOpen::Schematic::EquipmentAttributeSourceType sourceType)
bool	LockAspectRatio ()
NXOpen::Schematic::NodeType	NodeType ()
NXOpen::Diagramming::LocationBuilder *	RelativeLocation ()
void	ReplaceSymbol (const char *symbolId)
void	ReplaceSymbol (const NXString &symbolId)
NXOpen::Schematic::RotateAngleOption	Rotate ()
double	Scale ()
double	ScaleX ()
double	ScaleY ()
void	SetAttachedSymbol (const char sourcePortId, NXOpen::Schematic::Node toSymbol, const char *targetPortId)
void	SetAttachedSymbol (const NXString &sourcePortId, NXOpen::Schematic::Node *toSymbol, const NXString &targetPortId)
void	SetExistingSymbol (NXOpen::Diagramming::Node *existingSymbol)
void	SetFlipHorizontal (bool flipHorizontal)
void	SetFlipVertical (bool flipVertical)
void	SetInlineSymbolLocation (NXOpen::Schematic::Connection *connection, int segementId, double percent)
void	SetLocation (const NXOpen::Point2d &location)
void	SetLockAspectRatio (bool lockAspectRatio)
void	SetNodeType (NXOpen::Schematic::NodeType nodeType)
void	SetRotate (NXOpen::Schematic::RotateAngleOption rotate)
void	SetScale (double scale)
void	SetScaleX (double scaleX)
void	SetScaleY (double scaleY)
void	SetSymbolId (const char *symbolId)
void	SetSymbolId (const NXString &symbolId)
void	SetSymbolSourceType (NXOpen::Schematic::SymbolSourceOption symbolSourceType)
void	SetUseExistingSymbolId (bool useExistingID)
NXOpen::Schematic::Connection *	SplittedConnection ()
NXString	SymbolId ()
NXOpen::Schematic::SymbolSourceOption	SymbolSourceType ()
NXOpen::Diagramming::TextStyleBuilder *	TextStyle ()
bool	UseExistingSymbolId ()
Public 成员函数继承自 NXOpen::Schematic::BaseObjectBuilder
std::vector< NXString >	GetDisciplines ()
NXString	Id ()
NXString	Label ()
void	SetDisciplines (const std::vector< NXString > &disciplines)
void	SetSheet (NXOpen::Schematic::Sheet *sheet)
NXOpen::Schematic::Sheet *	Sheet ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_NodeBuilderBuilder

详细描述

表示一个NodeBuilder。
要创建此类的新实例，请使用 NXOpen::Schematic::SchematicManager::CreateNodeBuilder
默认值。

属性	值
仪表符号尺寸	15
旋转角度	零
符号源类型	重用库

在NX1980.0.0版本中创建。

原理图节点构建器

成员函数说明

◆ DetachAllConnections()

void NXOpen::Schematic::NodeBuilder::DetachAllConnections ( )

将设备与所有关联的连接断开。
版本：NX1980.0.0

许可要求：无

◆ DetachPortOnNode() [1/2]

void NXOpen::Schematic::NodeBuilder::DetachPortOnNode ( const char * portId )

分离节点上的指定端口
创建于NX2306.0.0。

许可要求：无

参数

portId 端口ID

◆ DetachPortOnNode() [2/2]

void NXOpen::Schematic::NodeBuilder::DetachPortOnNode ( const NXString & portId )

分离节点上的指定端口
创建于NX2306.0.0。

许可要求：无

参数

portId 端口ID

◆ ExistingSymbol()

NXOpen::Diagramming::Node * NXOpen::Schematic::NodeBuilder::ExistingSymbol ( )

获取来自基础窗口的符号。仅当Schematic::NodeBuilder::SymbolSourceType 为Schematic::SymbolSourceOptionExistingSymbol 时适用。
版本：NX1980.0.0

许可要求：无

◆ FlipHorizontal()

bool NXOpen::Schematic::NodeBuilder::FlipHorizontal ( )

获取符号水平翻转选项。
版本：NX1980.0.0

许可要求：无

◆ FlipVertical()

bool NXOpen::Schematic::NodeBuilder::FlipVertical ( )

获取符号垂直翻转选项。
版本：NX1980.0.0

许可要求：无

◆ GetInlineSymbolLocation()

void NXOpen::Schematic::NodeBuilder::GetInlineSymbolLocation	(	NXOpen::Schematic::Connection **	connection,
		int *	segementId,
		double *	percent )

获取串联符号的连接位置。
版本：NX2007.0.0

许可要求：无

参数

connection	连接对象
segementId	分段ID
percent	百分比位置

◆ GetLocation()

NXOpen::Point2d NXOpen::Schematic::NodeBuilder::GetLocation ( )

获取符号位置。

返回: 符号位置。
版本：NX1980.0.0

许可要求：无

◆ GetNewInlineConnection()

void NXOpen::Schematic::NodeBuilder::GetNewInlineConnection	(	NXOpen::NXObject **	con,
		NXString *	connectionId )

获取插入嵌入式符号后的新连接
创建于NX2212.0.0。

许可要求：无

参数

con	连接对象
connectionId	连接ID

◆ GetNode()

NXOpen::Diagramming::Node * NXOpen::Schematic::NodeBuilder::GetNode ( )

获取设备构建器的节点对象。
版本：NX1980.0.0

许可要求：无

◆ GetSourceAttributeOwner()

NXOpen::NXObject * NXOpen::Schematic::NodeBuilder::GetSourceAttributeOwner ( NXOpen::Schematic::EquipmentAttributeSourceType sourceType )

获取对象的属性所有者。
创建于NX2306.0.0。

许可要求：无

参数

sourceType 源类型

◆ LockAspectRatio()

bool NXOpen::Schematic::NodeBuilder::LockAspectRatio ( )

获取锁定宽高比的选项。
版本：NX1980.0.0

许可要求：无

◆ NodeType()

NXOpen::Schematic::NodeType NXOpen::Schematic::NodeBuilder::NodeType ( )

获取节点类型。
创建于NX2206.0.0。

许可要求：无

◆ RelativeLocation()

NXOpen::Diagramming::LocationBuilder * NXOpen::Schematic::NodeBuilder::RelativeLocation ( )

获取节点相对位置。
创建于NX2206.0.0。

许可要求：无

◆ ReplaceSymbol() [1/2]

void NXOpen::Schematic::NodeBuilder::ReplaceSymbol ( const char * symbolId )

将此节点的符号替换为另一个符号。
创建于NX2206.0.0。

许可要求：无

参数

symbolId 符号ID

◆ ReplaceSymbol() [2/2]

void NXOpen::Schematic::NodeBuilder::ReplaceSymbol ( const NXString & symbolId )

将此节点的符号替换为另一个符号。
创建于NX2206.0.0。

许可要求：无

参数

symbolId 符号ID

◆ Rotate()

NXOpen::Schematic::RotateAngleOption NXOpen::Schematic::NodeBuilder::Rotate ( )

获取符号旋转角度。
版本：NX1980.0.0

许可要求：无

◆ Scale()

double NXOpen::Schematic::NodeBuilder::Scale ( )

获取缩放值。仅当Schematic::NodeBuilder::LockAspectRatio为true时适用。
版本：NX1980.0.0

许可要求：无

◆ ScaleX()

double NXOpen::Schematic::NodeBuilder::ScaleX ( )

获取X轴缩放值。仅当Schematic::NodeBuilder::LockAspectRatio为false时适用。
版本：NX1980.0.0

许可要求：无

◆ ScaleY()

double NXOpen::Schematic::NodeBuilder::ScaleY ( )

获取Y轴缩放值。仅当Schematic::NodeBuilder::LockAspectRatio为false时适用。
版本：NX1980.0.0

许可要求：无

◆ SetAttachedSymbol() [1/2]

void NXOpen::Schematic::NodeBuilder::SetAttachedSymbol	(	const char *	sourcePortId,
		NXOpen::Schematic::Node *	toSymbol,
		const char *	targetPortId )

设置目标端口附着到源端口。
创建于NX2212.0.0。

许可要求：无

参数

sourcePortId	用于附着的此设备符号的端口ID
toSymbol	目标符号
targetPortId	用于附着的目标符号的端口ID

◆ SetAttachedSymbol() [2/2]

void NXOpen::Schematic::NodeBuilder::SetAttachedSymbol	(	const NXString &	sourcePortId,
		NXOpen::Schematic::Node *	toSymbol,
		const NXString &	targetPortId )

设置目标端口附着到源端口。
创建于NX2212.0.0。

许可要求：无

参数

sourcePortId	用于附着的此设备符号的端口ID
toSymbol	目标符号
targetPortId	用于附着的目标符号的端口ID

◆ SetExistingSymbol()

void NXOpen::Schematic::NodeBuilder::SetExistingSymbol ( NXOpen::Diagramming::Node * existingSymbol )

设置来自基础窗口的符号。仅当Schematic::NodeBuilder::SymbolSourceType 为Schematic::SymbolSourceOptionExistingSymbol 时适用。
版本：NX1980.0.0

许可要求：无

参数

existingSymbol 现有符号

◆ SetFlipHorizontal()

void NXOpen::Schematic::NodeBuilder::SetFlipHorizontal ( bool flipHorizontal )

设置符号水平翻转选项。
版本：NX1980.0.0

许可要求：无

参数

flipHorizontal 水平翻转选项

◆ SetFlipVertical()

void NXOpen::Schematic::NodeBuilder::SetFlipVertical ( bool flipVertical )

设置符号垂直翻转选项。
版本：NX1980.0.0

许可要求：无

参数

flipVertical 垂直翻转选项

◆ SetInlineSymbolLocation()

void NXOpen::Schematic::NodeBuilder::SetInlineSymbolLocation	(	NXOpen::Schematic::Connection *	connection,
		int	segementId,
		double	percent )

设置串联符号的连接位置。
版本：NX2007.0.0

许可要求：无

参数

connection	连接对象
segementId	分段ID
percent	百分比位置

◆ SetLocation()

void NXOpen::Schematic::NodeBuilder::SetLocation ( const NXOpen::Point2d & location )

设置符号位置。
版本：NX1980.0.0

许可要求：无

参数

location 符号位置。

◆ SetLockAspectRatio()

void NXOpen::Schematic::NodeBuilder::SetLockAspectRatio ( bool lockAspectRatio )

设置锁定宽高比的选项。
版本：NX1980.0.0

许可要求：无

参数

lockAspectRatio 锁定宽高比

◆ SetNodeType()

void NXOpen::Schematic::NodeBuilder::SetNodeType ( NXOpen::Schematic::NodeType nodeType )

设置节点类型。
创建于NX2206.0.0。

许可要求：无

参数

nodeType 节点类型

◆ SetRotate()

void NXOpen::Schematic::NodeBuilder::SetRotate ( NXOpen::Schematic::RotateAngleOption rotate )

设置符号旋转角度。
版本：NX1980.0.0

许可要求：无

参数

rotate 旋转角度

◆ SetScale()

void NXOpen::Schematic::NodeBuilder::SetScale ( double scale )

设置缩放值。仅当Schematic::NodeBuilder::LockAspectRatio为true时适用。
版本：NX1980.0.0

许可要求：无

参数

scale 缩放值

◆ SetScaleX()

void NXOpen::Schematic::NodeBuilder::SetScaleX ( double scaleX )

设置X轴缩放值。仅当Schematic::NodeBuilder::LockAspectRatio为false时适用。
版本：NX1980.0.0

许可要求：无

参数

scaleX X轴缩放值

◆ SetScaleY()

void NXOpen::Schematic::NodeBuilder::SetScaleY ( double scaleY )

设置Y轴缩放值。仅当Schematic::NodeBuilder::LockAspectRatio为false时适用。
版本：NX1980.0.0

许可要求：无

参数

scaleY Y轴缩放值

◆ SetSymbolId() [1/2]

void NXOpen::Schematic::NodeBuilder::SetSymbolId ( const char * symbolId )

设置此节点的符号ID。仅当NXOpen::Schematic::NodeBuilder::SymbolSourceType 为NXOpen::Schematic::SymbolSourceOptionReuseLibrary 时适用。
版本：NX1980.0.0

许可要求：无

参数

symbolId 符号ID

◆ SetSymbolId() [2/2]

void NXOpen::Schematic::NodeBuilder::SetSymbolId ( const NXString & symbolId )

设置此节点的符号ID。仅当NXOpen::Schematic::NodeBuilder::SymbolSourceType 为NXOpen::Schematic::SymbolSourceOptionReuseLibrary 时适用。
版本：NX1980.0.0

许可要求：无

参数

symbolId 符号ID

◆ SetSymbolSourceType()

void NXOpen::Schematic::NodeBuilder::SetSymbolSourceType ( NXOpen::Schematic::SymbolSourceOption symbolSourceType )

设置符号源类型
版本：NX1980.0.0

许可要求：无

参数

symbolSourceType 符号源类型

◆ SetUseExistingSymbolId()

void NXOpen::Schematic::NodeBuilder::SetUseExistingSymbolId ( bool useExistingID )

设置是否放置引用现有设备的符号的选项。
创建于NX2212.0.0。

许可要求：无

参数

useExistingID 使用现有ID

◆ SplittedConnection()

NXOpen::Schematic::Connection * NXOpen::Schematic::NodeBuilder::SplittedConnection ( )

获取断开旧连接后新建的连接。
创建于NX2312.0.0。

许可要求：无

◆ SymbolId()

NXString NXOpen::Schematic::NodeBuilder::SymbolId ( )

获取此节点的符号ID。仅当NXOpen::Schematic::NodeBuilder::SymbolSourceType 为NXOpen::Schematic::SymbolSourceOptionReuseLibrary 时适用。
版本：NX1980.0.0

许可要求：无

◆ SymbolSourceType()

NXOpen::Schematic::SymbolSourceOption NXOpen::Schematic::NodeBuilder::SymbolSourceType ( )

获取符号源类型
版本：NX1980.0.0

许可要求：无

◆ TextStyle()

NXOpen::Diagramming::TextStyleBuilder * NXOpen::Schematic::NodeBuilder::TextStyle ( )

获取文本样式
创建于NX2212.0.0。

许可要求：无

◆ UseExistingSymbolId()

bool NXOpen::Schematic::NodeBuilder::UseExistingSymbolId ( )

获取是否放置引用现有设备的符号的选项。
创建于NX2212.0.0。

许可要求：无
