草图直线构建器更多...

#include <SketchLineBuilder.hxx>

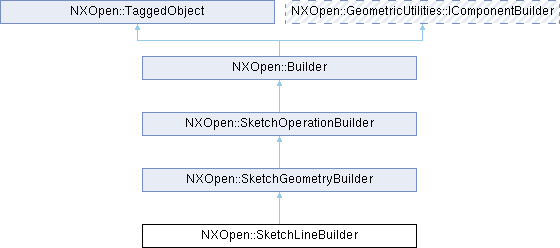

类 NXOpen::SketchLineBuilder 继承关系图:

Public 成员函数
NXOpen::Expression *	Angle ()
NXOpen::Expression *	Length ()
bool	LockAngle ()
bool	LockLength ()
bool	LockRelativeAngle ()
NXOpen::Expression *	RelativeAngle ()
void	SetEndPoint (const NXOpen::Point3d &endPoint)
void	SetLockAngle (bool lockAngle)
void	SetLockLength (bool lockLength)
void	SetLockRelativeAngle (bool lockRelativeAngle)
void	SetStartPoint (const NXOpen::Point3d &startPoint)
void	SnapEndPoint (const NXOpen::Point3d &endPoint)
void	SnapStartPoint (const NXOpen::Point3d &startPoint)
Public 成员函数继承自 NXOpen::SketchGeometryBuilder
std::vector< NXOpen::NXObject * >	GetPreviewGeometry ()
NXOpen::SketchGeometryBuilder::RelationStatus	GetRelationStatus ()
std::vector< NXOpen::SketchFoundRelation * >	GetSnapRelations ()
void	LockDirectionalSnapRelations ()
void	Reset ()
void	SetDirectionAtTarget (int index, const NXOpen::Vector3d &direction)
void	SetSnapEnabled (bool isSnapEnabled)
void	SetSnapPointTarget (NXOpen::NXObject *snapTarget, const NXOpen::Point3d &snapHelpPoint)
void	SetSnapRadius (double snapRadius)
void	SetSnapTarget (NXOpen::NXObject *snapTarget)
bool	SnapEnabled ()
double	SnapRadius ()
void	UnlockDirectionalSnapRelations ()
Public 成员函数继承自 NXOpen::SketchOperationBuilder
NXOpen::SketchOperationData *	ExportOperationData ()
std::vector< NXOpen::SketchFoundRelation * >	FindRelations ()
NXOpen::SketchOperationBuilder::SolverStatus	GetSolverStatus ()
	NX_DEPRECATED ("Deprecated in NX2007.0.0. Use NXOpen::SketchOperationBuilder::ExportOperationData instead.") NXString ExportSolverConfiguration(int *numStringSize)
void	RestoreOperation ()
void	SetRelationRelaxState (NXOpen::SketchRelation *relation, bool relax)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SketchLineBuilderBuilder

额外继承的成员函数
Public 类型继承自 NXOpen::SketchGeometryBuilder
enum	RelationStatus { RelationStatusFree , RelationStatusSliding , RelationStatusDirectionLocked }
Public 类型继承自 NXOpen::SketchOperationBuilder
enum	SolverStatus { SolverStatusUnknown , SolverStatusInitializing , SolverStatusConfigured , SolverStatusConfigureFailed , SolverStatusUpdated , SolverStatusUpdateFailed }

详细描述

草图直线构建器

创建活动草图中的直线。
要创建此类的新实例，请使用 NXOpen::SketchCollection::CreateLineBuilder

于NX2007.0.0版本创建。

成员函数说明

◆ Angle()

NXOpen::Expression * NXOpen::SketchLineBuilder::Angle ( )

返回创建的直线与X轴之间的角度
于NX2206.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

◆ Length()

NXOpen::Expression * NXOpen::SketchLineBuilder::Length ( )

返回直线的长度
于NX2206.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

◆ LockAngle()

bool NXOpen::SketchLineBuilder::LockAngle ( )

返回用于指示是否锁定并使用 SketchLineBuilder::Angle 设置的值的标志
于NX2206.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

◆ LockLength()

bool NXOpen::SketchLineBuilder::LockLength ( )

返回用于指示是否锁定并使用 SketchLineBuilder::Length 设置的值的标志
于NX2206.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

◆ LockRelativeAngle()

bool NXOpen::SketchLineBuilder::LockRelativeAngle ( )

返回用于指示是否锁定并使用 SketchLineBuilder::RelativeAngle 设置的值的标志
于NX2212.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

◆ RelativeAngle()

NXOpen::Expression * NXOpen::SketchLineBuilder::RelativeAngle ( )

返回相对角度，仅在 NXOpen::SketchGeometryBuilder::LockDirectionalSnapRelations 被调用以锁定此方向捕捉关系后可用。此角度是在该锁定方向与预览线之间。
于NX2212.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

◆ SetEndPoint()

void NXOpen::SketchLineBuilder::SetEndPoint ( const NXOpen::Point3d & endPoint )

设置直线终点。该点将被投影到草图平面，但不会进行捕捉或值四舍五入。
于NX2007.0.0版本创建。

许可要求：无

参数

endPoint 直线的终点。

◆ SetLockAngle()

void NXOpen::SketchLineBuilder::SetLockAngle ( bool lockAngle )

设置用于指示是否锁定并使用 SketchLineBuilder::Angle 设置的值的标志
于NX2206.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

参数

lockAngle lockangle

◆ SetLockLength()

void NXOpen::SketchLineBuilder::SetLockLength ( bool lockLength )

设置用于指示是否锁定并使用 SketchLineBuilder::Length 设置的值的标志
于NX2206.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

参数

lockLength locklength

◆ SetLockRelativeAngle()

void NXOpen::SketchLineBuilder::SetLockRelativeAngle ( bool lockRelativeAngle )

设置用于指示是否锁定并使用 SketchLineBuilder::RelativeAngle 设置的值的标志
于NX2212.0.0版本创建。

许可要求：工程图 ("DRAFTING") OR 实体建模 ("SOLIDS MODELING") OR 几何公差 ("GDT")

参数

lockRelativeAngle lockrelativeangle

◆ SetStartPoint()

void NXOpen::SketchLineBuilder::SetStartPoint ( const NXOpen::Point3d & startPoint )

设置直线起点。该点将被投影到草图平面，但不会进行捕捉或值四舍五入。
于NX2007.0.0版本创建。

许可要求：无

参数

startPoint 直线的起点。

◆ SnapEndPoint()

void NXOpen::SketchLineBuilder::SnapEndPoint ( const NXOpen::Point3d & endPoint )

捕捉直线终点到位置。该点可以是近似值（例如来自指针设备）。该点将被投影到草图平面并根据当前缩放比例（见 NXOpen::SketchGeometryBuilder::SnapRadius ）四舍五入。如果 NXOpen::SketchGeometryBuilder::SnapEnabled 为 true 且已设置捕捉目标，则可以推断几何关系。实际终点可能与输入点不同。仅在调用此方法时推断的关系将在提交构建器时应用。
于NX2212.0.0版本创建。

许可要求：无

参数

endPoint 直线的终点。

◆ SnapStartPoint()

void NXOpen::SketchLineBuilder::SnapStartPoint ( const NXOpen::Point3d & startPoint )

捕捉直线起点到位置。该点可以是近似值（例如来自指针设备）。该点将被投影到草图平面并根据当前缩放比例（见 NXOpen::SketchGeometryBuilder::SnapRadius ）四舍五入。如果 NXOpen::SketchGeometryBuilder::SnapEnabled 为 true 且已设置捕捉目标，则可以推断几何关系。实际起点可能与输入点不同。
于NX2212.0.0版本创建。

许可要求：无

参数

startPoint 直线的起点。
