块体特征构建器更多...

#include <Implicit_BlockBuilder.hxx>

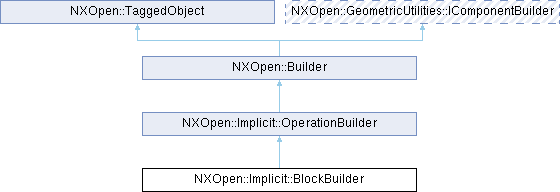

类 NXOpen::Implicit::BlockBuilder 继承关系图:

Public 成员函数
bool	Associative ()
NXOpen::Expression *	Height ()
NXOpen::Expression *	Length ()
NXOpen::CartesianCoordinateSystem *	OriginAndOrientation ()
void	SetAssociative (bool associativeOrigin)
void	SetOriginAndOrientation (NXOpen::CartesianCoordinateSystem *csys)
NXOpen::Expression *	Width ()
Public 成员函数继承自 NXOpen::Implicit::OperationBuilder
bool	DisplayVoxel ()
	NX_DEPRECATED ("在NX1980.0.0中过时。请改用NXOpen::Implicit::OperationBuilder::VoxelSizePercent。") bool UpdateDefaultVoxelSizeBasedOnFirstOperation()
	NX_DEPRECATED ("在NX1980.0.0中过时。请改用NXOpen::Implicit::OperationBuilder::VoxelSizePercent。") void SetUpdateDefaultVoxelSizeBasedOnFirstOperation(bool updateVoxelSize)
void	SetDisplayVoxel (bool displayVoxelFlag)
void	SetSmoothness (double smoothness)
double	Smoothness ()
NXOpen::Expression *	VoxelSizeAbsolute ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_BlockBuilderBuilder

详细描述

块体特征构建器

表示 Implicit.BlockBuilder。
它将在隐式建模任务环境中创建一个块。
 <br> 要创建此类的新实例，请使用 @link NXOpen::Implicit::ImplicitOperationCollection::CreateBlockBuilder1  NXOpen::Implicit::ImplicitOperationCollection::CreateBlockBuilder1 @endlink  <br>

默认值。

属性	值
Associative	1
Height.Value	100（毫米单位零件），4（英寸单位零件）
Length.Value	100（毫米单位零件），4（英寸单位零件）
Width.Value	100（毫米单位零件），4（英寸单位零件）

在 NX1953.0.0 中创建。

成员函数说明

◆ Associative()

bool NXOpen::Implicit::BlockBuilder::Associative ( )

返回使块与指定原点和方向保持关联的选项。此选项不适用于动态、推断、绝对坐标系和当前视图坐标系的选择方法。
在 NX1953.0.0 中创建。

许可证要求：无

◆ Height()

NXOpen::Expression * NXOpen::Implicit::BlockBuilder::Height ( )

返回高度（ZC方向）
在 NX1953.0.0 中创建。

许可证要求：无

◆ Length()

NXOpen::Expression * NXOpen::Implicit::BlockBuilder::Length ( )

返回长度（XC方向）
在 NX1953.0.0 中创建。

许可证要求：无

◆ OriginAndOrientation()

NXOpen::CartesianCoordinateSystem * NXOpen::Implicit::BlockBuilder::OriginAndOrientation ( )

返回原点和方向坐标系
在 NX1953.0.0 中创建。

许可证要求：无

◆ SetAssociative()

void NXOpen::Implicit::BlockBuilder::SetAssociative ( bool associativeOrigin )

设置使块与指定原点和方向保持关联的选项。此选项不适用于动态、推断、绝对坐标系和当前视图坐标系的选择方法。
在 NX1953.0.0 中创建。

许可证要求：nx_implicit (" NX Implicit Modeling")

参数

associativeOrigin 关联原点标志

◆ SetOriginAndOrientation()

void NXOpen::Implicit::BlockBuilder::SetOriginAndOrientation ( NXOpen::CartesianCoordinateSystem * csys )

设置原点和方向坐标系
在 NX1953.0.0 中创建。

许可证要求：nx_implicit (" NX Implicit Modeling")

参数

csys 坐标系

◆ Width()

NXOpen::Expression * NXOpen::Implicit::BlockBuilder::Width ( )

返回宽度（YC方向）
在 NX1953.0.0 中创建。

许可证要求：无
