NXOpen::Mechatronics::SignalMappingBuilder类 参考

信号映射构建器类 更多...

#include <Mechatronics_SignalMappingBuilder.hxx>

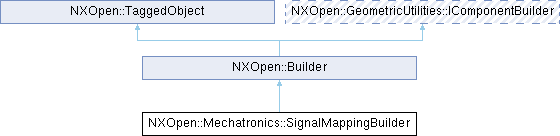

类 NXOpen::Mechatronics::SignalMappingBuilder 继承关系图:

Public 类型
enum	AppOption {   AppOptionOpcda , AppOptionOpcua , AppOptionShm , AppOptionMatlab ,   AppOptionPlcsimadv , AppOptionTcp , AppOptionUdp , AppOptionProfinet ,   AppOptionFmu , AppOptionSinumerik , AppOptionEthernetip }

Public 成员函数
NXOpen::Mechatronics::SignalMappingConnectionBuilderList *	ConnectionList ()
void	SetFolder (NXOpen::Mechatronics::PMNavFolderObject *tgFolder)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SignalMappingBuilderBuilder

详细描述

信号映射构建器类

表示 NXOpen::Mechatronics::SignalMappingBuilder
要创建此类的新实例，请使用 NXOpen::Mechatronics::PhysicsManager::CreateSignalMappingBuilder

在 NX8.5.0 中创建。

成员枚举类型说明

AppOption

enum NXOpen::Mechatronics::SignalMappingBuilder::AppOption

应用程序选项

枚举值
AppOptionOpcda	opcda
AppOptionOpcua	opcua
AppOptionShm	shm
AppOptionMatlab	matlab
AppOptionPlcsimadv	plcsimadv
AppOptionTcp	tcp
AppOptionUdp	udp
AppOptionProfinet	profinet
AppOptionFmu	fmu
AppOptionSinumerik	sinumerik
AppOptionEthernetip	ethernetip

成员函数说明

ConnectionList()

NXOpen::Mechatronics::SignalMappingConnectionBuilderList * NXOpen::Mechatronics::SignalMappingBuilder::ConnectionList

(

)

返回信号连接构建器列表

弃用

在 NX1899.0.0 中已废弃。请使用 NXOpen::Mechatronics::SignalMappingConnectionBuilder 替代。

在 NX8.5.0 中创建。

许可证要求：无

返回 SHM 信号连接构建器列表

弃用

在 NX1899.0.0 中已废弃。请使用 NXOpen::Mechatronics::SignalMappingConnectionBuilder 替代。

在 NX9.0.0 中创建。

许可证要求：无

返回 MATLAB 信号连接构建器列表

弃用

在 NX1899.0.0 中已废弃。请使用 NXOpen::Mechatronics::SignalMappingConnectionBuilder 替代。

在 NX11.0.0 中创建。

许可证要求：无

返回信号映射连接构建器列表。
在 NX12.0.0 中创建。

许可证要求：无

SetFolder()

void NXOpen::Mechatronics::SignalMappingBuilder::SetFolder

(

NXOpen::Mechatronics::PMNavFolderObject *

tgFolder

)

设置将新创建的连接存储到的文件夹。
在 NX11.0.0 中创建。

许可证要求：nx_mcd_core（"机电一体化概念设计器"）或 nx_mcd_player（"机电一体化概念设计器播放器"）

参数

tgFolder

目标文件夹
