NXOpen::Annotations::BaseCenterline3dBuilder类 参考
基础3D中心线构建器基类 更多...
#include <Annotations_BaseCenterline3dBuilder.hxx>

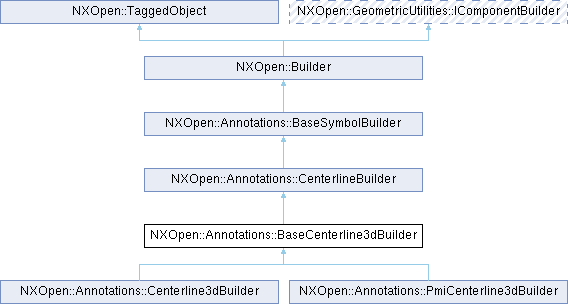

类 NXOpen::Annotations::BaseCenterline3dBuilder 继承关系图:
Public 成员函数 | |
| NXOpen::SelectNXObjectList * | Face () |
| int | ReferenceIndex () |
| void | SetReferenceIndex (int referenceIndex) |
| NXOpen::Annotations::Centerline3dSettingsBuilder * | Settings () |
| Public 成员函数 继承自 NXOpen::Annotations::CenterlineBuilder | |
| void | AddEndExtensions (double start, double end) |
| void | AddExtension (int index, double defaultValue) |
| std::vector< double > | GetAllExtensions () |
| std::vector< double > | GetAllIndividualExtensions () |
| std::vector< double > | GetEndExtensions () |
| void | RemoveEndExtensions () |
| void | RemoveExtension (int index) |
| void | ResetAllExtensions (double defaultValue) |
| void | SetAllIndividualExtensions (const std::vector< double > &extensionValues) |
| void | SetEndExtensions (double start, double end) |
| void | SetIndividualExtensions (int index, double value1, double value2) |
| Public 成员函数 继承自 NXOpen::Builder | |
| NXOpen::NXObject * | Commit () |
| void | Destroy () |
| std::vector< NXOpen::NXObject * > | GetCommittedObjects () |
| NXOpen::NXObject * | GetObject () |
| NXOpen::PreviewBuilder * | PreviewBuilder () |
| void | ShowResults () |
| virtual bool | Validate () |
| Public 成员函数 继承自 NXOpen::TaggedObject | |
| tag_t | Tag () const |
友元 | |
| class | _BaseCenterline3dBuilderBuilder |
详细描述
基础3D中心线构建器基类
表示用于 PMI 和制图 3D 中心线的基本中心线构建器
这是一个抽象类，无法实例化。
默认值。
| 属性 | 值 |
|---|---|
| Settings.Extension | 6.35 (毫米部件), 0.25 (英寸部件) |
| Settings.Gap | 1.5875 (毫米部件), 0.0625 (英寸部件) |
| Settings.IndividualDistance | 0 |
| Settings.Size | 3.175 (毫米部件), 0.125 (英寸部件) |
| Settings.Width | 细线 |
创建于 NX7.5.0.
成员函数说明
◆ Face()
| NXOpen::SelectNXObjectList * NXOpen::Annotations::BaseCenterline3dBuilder::Face | ( | ) |
返回 面
创建于 NX6.0.0.
许可要求：无
◆ ReferenceIndex()
| int NXOpen::Annotations::BaseCenterline3dBuilder::ReferenceIndex | ( | ) |
返回 参考索引
创建于 NX6.0.0.
许可要求：无
◆ SetReferenceIndex()
| void NXOpen::Annotations::BaseCenterline3dBuilder::SetReferenceIndex | ( | int | referenceIndex | ) |
设置 参考索引
创建于 NX6.0.0.
许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")
- 参数
-
referenceIndex referenceindex
◆ Settings()
| NXOpen::Annotations::Centerline3dSettingsBuilder * NXOpen::Annotations::BaseCenterline3dBuilder::Settings | ( | ) |
返回 设置构建器
创建于 NX6.0.0.
许可要求：无
