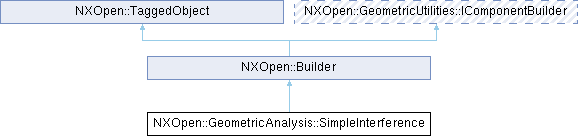

类 NXOpen::GeometricAnalysis::SimpleInterference 继承关系图:

Public 类型
enum	FaceInterferenceMethod { FaceInterferenceMethodFirstPairOnly , FaceInterferenceMethodAllPairs }
enum	InterferenceMethod { InterferenceMethodInterferingFaces , InterferenceMethodInterferenceSolid }
enum	Result { ResultNoInterference , ResultOnlyEdgesOrFacesInterfere , ResultInterferenceExists , ResultCanNotPerformCheck }

Public 成员函数
NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceMethod	FaceInterferenceType ()
NXOpen::SelectObject *	FirstBody ()
std::vector< NXOpen::NXObject * >	GetInterferenceResults ()
bool	HighlightNextPair ()
NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethod	InterferenceType ()
NXOpen::GeometricAnalysis::SimpleInterference::Result	PerformCheck ()
void	Reset ()
NXOpen::SelectObject *	SecondBody ()
void	SetFaceInterferenceType (NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceMethod faceInterferenceType)
void	SetInterferenceType (NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethod interferenceType)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SimpleInterferenceBuilder

详细描述

简单干涉检查

表示简单干涉对象。一个 NXOpen::GeometricAnalysis::SimpleInterference 对象接受两个实体作为输入以及要生成的干涉结果类型。它可以报告两个实体之间的第一对干涉面或所有干涉面对。它还可以在两个实体之间创建干涉实体。
要创建此类的新实例，请使用 NXOpen::GeometricAnalysis::AnalysisManager::CreateSimpleInterferenceObject

创建于NX5.0.0。

成员枚举类型说明

◆ FaceInterferenceMethod

enum NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceMethod

指定在输入实体之间“仅查找第一对干涉面”或“所有干涉面对”。

枚举值
FaceInterferenceMethodFirstPairOnly	查找第一对干涉面
FaceInterferenceMethodAllPairs	查找所有干涉面对。

◆ InterferenceMethod

enum NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethod

指定干涉方法，即高亮干涉面或创建干涉实体

枚举值
InterferenceMethodInterferingFaces	查找干涉面。
InterferenceMethodInterferenceSolid	创建干涉实体。

◆ Result

enum NXOpen::GeometricAnalysis::SimpleInterference::Result

指定简单干涉检查的结果

枚举值
ResultNoInterference	输入实体之间不存在干涉。
ResultOnlyEdgesOrFacesInterfere	仅面或边干涉，且输入实体之间不存在实体干涉。
ResultInterferenceExists	输入实体之间存在干涉。使用 NXOpen::GeometricAnalysis::SimpleInterference::GetInterferenceResults 获取干涉面对或创建的干涉实体。
ResultCanNotPerformCheck	执行干涉检查时发生未知错误。无法在输入实体之间执行检查。

成员函数说明

◆ FaceInterferenceType()

NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceMethod NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceType ( )

◆ FirstBody()

NXOpen::SelectObject * NXOpen::GeometricAnalysis::SimpleInterference::FirstBody ( )

返回第一个体
创建于NX5.0.0。

许可证要求:无

◆ GetInterferenceResults()

std::vector< NXOpen::NXObject * > NXOpen::GeometricAnalysis::SimpleInterference::GetInterferenceResults ( )

返回输入体之间干涉的干涉面或实体对。若输入体之间无面或实体干涉，nObjects将为0。如果 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceType 是 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethodInterferingFaces ，则返回干涉面对。前两个对象表示第一对干涉面，接下来两个对象表示第二对干涉面，以此类推。如果 NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceType 是 NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceMethodFirstPairOnly ，则仅返回第一对干涉面。

返回: 简单干涉的结果
创建于 NX6.0.2。

许可证要求：无

◆ HighlightNextPair()

bool NXOpen::GeometricAnalysis::SimpleInterference::HighlightNextPair ( )

在 NXOpen::GeometricAnalysis::SimpleInterference::PerformCheck 之后高亮显示干涉面对。此方法仅在 NXOpen::GeometricAnalysis::SimpleInterference::SetInterferenceType 设置为 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethodInterferingFaces 且 NXOpen::GeometricAnalysis::SimpleInterference::SetFaceInterferenceType 设置为 NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceMethodAllPairs 时适用。高亮显示下一对面时，当前面对会取消高亮。如果还有待高亮的面对，返回值为true。如果已到达最后一对面（即当前调用高亮的是最后一对面），返回值为false。

返回: 指示是否还有剩余面对需要高亮。
创建于NX5.0.0。

许可证要求:无

◆ InterferenceType()

NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethod NXOpen::GeometricAnalysis::SimpleInterference::InterferenceType ( )

返回干涉类型。当 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceType 和 NXOpen::GeometricAnalysis::SimpleInterference::SetInterferenceType 取值为 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethodInterferingFaces 时，会报告两个实体之间的干涉面对。可通过 NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceType 进一步指定仅报告第一对干涉面还是所有干涉面。当 NXOpen::GeometricAnalysis::SimpleInterference::SetInterferenceType 取值为 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethodInterferenceSolid 时，会创建两个输入体之间的干涉实体。
创建于NX5.0.0。

许可证要求:无

◆ PerformCheck()

NXOpen::GeometricAnalysis::SimpleInterference::Result NXOpen::GeometricAnalysis::SimpleInterference::PerformCheck ( )

执行干涉检查。NXOpen::GeometricAnalysis::SimpleInterference::PerformCheck 应在指定待检查的输入体（即 NXOpen::GeometricAnalysis::SimpleInterference::FirstBody 和 NXOpen::GeometricAnalysis::SimpleInterference::SecondBody ）之后调用。返回值 NXOpen::GeometricAnalysis::SimpleInterference::Result 指定输入体之间存在的干涉类型。使用 NXOpen::GeometricAnalysis::SimpleInterference::GetInterferenceResults 可获取输入体之间的干涉面或干涉实体。

返回: 指示输入体之间存在的干涉类型。
创建于NX5.0.0。

许可证要求:无

◆ Reset()

void NXOpen::GeometricAnalysis::SimpleInterference::Reset ( )

释放与 NXOpen::GeometricAnalysis::SimpleInterference 对象相关的资源/结果，在调用 NXOpen::GeometricAnalysis::SimpleInterference::PerformCheck 之后。 NXOpen::GeometricAnalysis::SimpleInterference::PerformCheck 之后会调用 NXOpen::GeometricAnalysis::SimpleInterference::GetInterferenceResults ，然后调用 NXOpen::GeometricAnalysis::SimpleInterference::Reset 。
创建于 NX5.0.0。

许可证要求：无

◆ SecondBody()

NXOpen::SelectObject * NXOpen::GeometricAnalysis::SimpleInterference::SecondBody ( )

返回第二个体
创建于NX5.0.0。

许可证要求:无

◆ SetFaceInterferenceType()

void NXOpen::GeometricAnalysis::SimpleInterference::SetFaceInterferenceType ( NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceMethod faceInterferenceType )

参数

faceInterferenceType faceinterferencetype

◆ SetInterferenceType()

void NXOpen::GeometricAnalysis::SimpleInterference::SetInterferenceType ( NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethod interferenceType )

设置干涉类型。当 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceType 和 NXOpen::GeometricAnalysis::SimpleInterference::SetInterferenceType 取值为 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethodInterferingFaces 时，会报告两个实体之间的干涉面对。可通过 NXOpen::GeometricAnalysis::SimpleInterference::FaceInterferenceType 进一步指定仅报告第一对干涉面还是所有干涉面。当 NXOpen::GeometricAnalysis::SimpleInterference::SetInterferenceType 取值为 NXOpen::GeometricAnalysis::SimpleInterference::InterferenceMethodInterferenceSolid 时，会创建两个输入体之间的干涉实体。
创建于NX5.0.0。

许可证要求:无
