NXOpen::Annotations::CircleCenterlineBuilder类 参考

圆中心线构建器 更多...

#include <Annotations_CircleCenterlineBuilder.hxx>

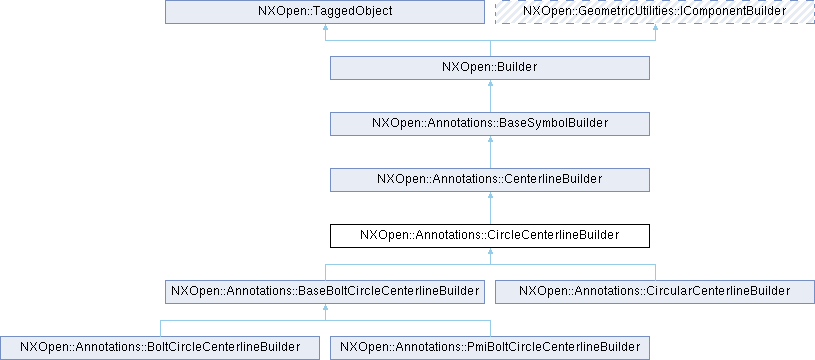

类 NXOpen::Annotations::CircleCenterlineBuilder 继承关系图:

Public 类型
enum	Types { TypesThrough3Points , TypesCenterpoint }

Public 成员函数
bool	FullCircle ()
NXOpen::SelectNXObject *	Inherit ()
NXOpen::SelectNXObjectList *	Locations ()
void	RemoveLocation (int index)
void	SetFullCircle (bool fullType)
NXOpen::Annotations::CircleCenterlineSettingsBuilder *	Settings ()
void	SetType (NXOpen::Annotations::CircleCenterlineBuilder::Types method)
NXOpen::Annotations::CircleCenterlineBuilder::Types	Type ()
Public 成员函数 继承自 NXOpen::Annotations::CenterlineBuilder
void	AddEndExtensions (double start, double end)
void	AddExtension (int index, double defaultValue)
std::vector< double >	GetAllExtensions ()
std::vector< double >	GetAllIndividualExtensions ()
std::vector< double >	GetEndExtensions ()
void	RemoveEndExtensions ()
void	RemoveExtension (int index)
void	ResetAllExtensions (double defaultValue)
void	SetAllIndividualExtensions (const std::vector< double > &extensionValues)
void	SetEndExtensions (double start, double end)
void	SetIndividualExtensions (int index, double value1, double value2)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CircleCenterlineBuilderBuilder

详细描述

圆中心线构建器

表示圆中心线构建器
此为抽象类。
默认值。

属性	值
Settings.Extension	6.35 (毫米部件), 0.25 (英寸部件)
Settings.Gap	1.5875 (毫米部件), 0.0625 (英寸部件)
Settings.IndividualDistance	0
Settings.Size	3.175 (毫米部件), 0.125 (英寸部件)
Settings.Width	细线

在 NX6.0.0 版本中创建。

成员枚举类型说明

Types

enum NXOpen::Annotations::CircleCenterlineBuilder::Types

用于创建类型的有效枚举，仅适用于创建时 一旦创建，对于所有螺栓圆/圆中心线，类型将设置为圆心点

枚举值
TypesThrough3Points	使用3点或更多点方法的中心线
TypesCenterpoint	使用圆心点方法的中心线

成员函数说明

FullCircle()

bool NXOpen::Annotations::CircleCenterlineBuilder::FullCircle

(

)

返回 返回完整圆或部分圆标志的方法
在 NX6.0.0 版本中创建。

许可要求：无

Inherit()

NXOpen::SelectNXObject * NXOpen::Annotations::CircleCenterlineBuilder::Inherit

(

)

返回 继承对象
在 NX6.0.0 版本中创建。

许可要求：无

Locations()

NXOpen::SelectNXObjectList * NXOpen::Annotations::CircleCenterlineBuilder::Locations

(

)

返回 中心线的选择对象
在 NX6.0.0 版本中创建。

许可要求：无

RemoveLocation()

void NXOpen::Annotations::CircleCenterlineBuilder::RemoveLocation

(

int

index

)

从选择对象列表中移除给定索引的位置对象。 此方法为保留圆中心线情况所需，但也可用于从圆中心线的选择对象列表中移除任何对象。
在 NX6.0.0 版本中创建。

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

index

选择对象列表中的对象索引

SetFullCircle()

void NXOpen::Annotations::CircleCenterlineBuilder::SetFullCircle

(

bool

fullType

)

设置 返回完整圆或部分圆标志的方法
在 NX6.0.0 版本中创建。

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

fullType

fulltype

Settings()

NXOpen::Annotations::CircleCenterlineSettingsBuilder * NXOpen::Annotations::CircleCenterlineBuilder::Settings

(

)

返回 中心线的设置构建器对象
在 NX6.0.0 版本中创建。

许可要求：无

SetType()

void NXOpen::Annotations::CircleCenterlineBuilder::SetType

(

NXOpen::Annotations::CircleCenterlineBuilder::Types

method

)

设置 返回中心线类型的方法
在 NX6.0.0 版本中创建。

许可要求：drafting ("DRAFTING") 或 geometric_tol ("GDT")

参数

method

method

Type()

NXOpen::Annotations::CircleCenterlineBuilder::Types NXOpen::Annotations::CircleCenterlineBuilder::Type

(

)

返回 返回中心线类型的方法
在 NX6.0.0 版本中创建。

许可要求：无
