IGES文件创建器更多...

#include <IgesCreator.hxx>

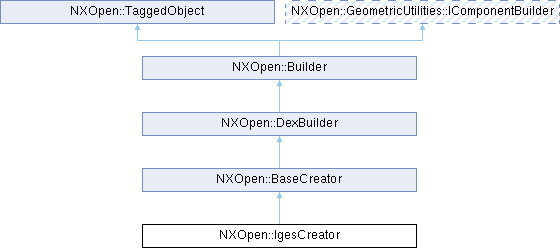

类 NXOpen::IgesCreator 继承关系图:

Public 类型
enum	CrossHatchMapEnum { CrossHatchMapEnumSectionArea , CrossHatchMapEnumCopiousData }
enum	CsysrefEnum { CsysrefEnumAbsolute , CsysrefEnumWcs , CsysrefEnumSpecifiedCsys }
enum	ExportFromOption { ExportFromOptionDisplayPart , ExportFromOptionExistingPart }
enum	MapRevolvedFacesOption { MapRevolvedFacesOptionBSurfaces , MapRevolvedFacesOptionSurfaceOfRevolution }
Public 类型继承自 NXOpen::BaseCreator
enum	ExportDestinationOption { ExportDestinationOptionNativeFileSystem , ExportDestinationOptionTeamcenter }

Public 成员函数
NXString	Author ()
double	BcurveTol ()
NXString	Company ()
NXOpen::CoordinateSystem *	Csys ()
NXString	DrawingList ()
bool	ExportDrawings ()
NXOpen::IgesCreator::ExportFromOption	ExportFrom ()
bool	ExportModelData ()
NXOpen::ObjectSelector *	ExportSelectionBlock ()
bool	FileSaveFlag ()
bool	FlattenAssembly ()
double	IdenticalPointResolution ()
NXString	InputFile ()
bool	Jama ()
NXString	LayerMask ()
NXOpen::IgesCreator::CrossHatchMapEnum	MapCrossHatchTo ()
NXOpen::IgesCreator::MapRevolvedFacesOption	MapRevolvedFacesTo ()
bool	MapTabCylToBSurf ()
double	MaxLineThickness ()
double	MaxThreeDMdlSpace ()
NXOpen::ObjectTypeSelector *	ObjectTypes ()
NXString	ReceiverID ()
NXOpen::IgesCreator::CsysrefEnum	ReferenceType ()
void	SaveSettings (const char *filename)
void	SaveSettings (const NXString &filename)
void	SetAuthor (const char *author)
void	SetAuthor (const NXString &author)
void	SetBcurveTol (double bcurveTol)
void	SetCompany (const char *company)
void	SetCompany (const NXString &company)
void	SetCsys (NXOpen::CoordinateSystem *csys)
void	SetDrawingArray (const std::vector< NXOpen::TaggedObject * > &objects)
void	SetDrawingList (const char *drawingList)
void	SetDrawingList (const NXString &drawingList)
void	SetExportDrawings (bool drawings)
void	SetExportFrom (NXOpen::IgesCreator::ExportFromOption exportFrom)
void	SetExportModelData (bool modelData)
void	SetFileSaveFlag (bool doingFileSave)
void	SetFlattenAssembly (bool flattenAssembly)
void	SetIdenticalPointResolution (double identicalPointResolution)
void	SetInputFile (const char *filename)
void	SetInputFile (const NXString &filename)
void	SetJama (bool jama)
void	SetLayerMask (const char *layerMask)
void	SetLayerMask (const NXString &layerMask)
void	SetMapCrossHatchTo (NXOpen::IgesCreator::CrossHatchMapEnum mapCrossHatchTo)
void	SetMapRevolvedFacesTo (NXOpen::IgesCreator::MapRevolvedFacesOption revolvedFacesTo)
void	SetMapTabCylToBSurf (bool mapTabCylToBSurf)
void	SetMaxLineThickness (double maxLineThickness)
void	SetMaxThreeDMdlSpace (double maxThreeDMdlSpace)
void	SetReceiverID (const char *receiverID)
void	SetReceiverID (const NXString &receiverID)
void	SetReferenceType (NXOpen::IgesCreator::CsysrefEnum referenceType)
void	SetSettingsFile (const char *filename)
void	SetSettingsFile (const NXString &filename)
void	SetStartSectionFile (const char *filename)
void	SetStartSectionFile (const NXString &filename)
void	SetSysDefidenticalPointResolution (bool sysDefidenticalPointResolution)
void	SetSysDefmaxThreeDMdlSpace (bool sysDefmaxThreeDMdlSpace)
NXString	SettingsFile ()
void	SetUseStartSectionFile (bool useStartSectionFile)
void	SetViewList (const char *viewList)
void	SetViewList (const NXString &viewList)
NXString	StartSectionFile ()
bool	SysDefidenticalPointResolution ()
bool	SysDefmaxThreeDMdlSpace ()
bool	UseStartSectionFile ()
NXString	ViewList ()
Public 成员函数继承自 NXOpen::BaseCreator
NXString	DatasetName ()
NXOpen::BaseCreator::ExportDestinationOption	ExportDestination ()
NXString	OutputFile ()
NXString	OutputFileExtension ()
void	SetDatasetName (const char *datasetName)
void	SetDatasetName (const NXString &datasetName)
void	SetExportDestination (NXOpen::BaseCreator::ExportDestinationOption exportFrom)
void	SetOutputFile (const char *filename)
void	SetOutputFile (const NXString &filename)
void	SetOutputFileExtension (const char *outputFileExtension)
void	SetOutputFileExtension (const NXString &outputFileExtension)
Public 成员函数继承自 NXOpen::DexBuilder
bool	ProcessHoldFlag ()
void	SetProcessHoldFlag (bool doingFileSave)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_IgesCreatorBuilder

详细描述

IGES文件创建器

表示用于导出IGES数据的 @link NXOpen::IgesCreator NXOpen::IgesCreator@endlink 类
该类通过 @link NXOpen::DexManager NXOpen::DexManager@endlink 创建。
Commit()方法返回空对象。
调用commit()方法前，工作部件必须在会话中存在。  <br> 若要创建该类的新实例，请使用 @link NXOpen::DexManager::CreateIgesCreator  NXOpen::DexManager::CreateIgesCreator @endlink  <br>

默认值列表。

属性	默认值
B曲线公差	0.058
导出工程图	0
导出源	显示部件
导出模型数据	0
展平装配	0
相同点分辨率	0
JAMA格式	0
剖面线映射到	截面区域
旋转面映射到	B曲面
圆柱面映射为B曲面	0
最大线宽	0
最大三维模型空间	0
处理保留标志	0
参考类型	绝对
系统默认相同点分辨率	0
系统默认最大三维模型空间	0
使用起始段文件	0

创建于NX6.0.0版本。

成员枚举类型说明

◆ CrossHatchMapEnum

enum NXOpen::IgesCreator::CrossHatchMapEnum

剖面线映射选项

枚举值
CrossHatchMapEnumSectionArea	将剖面线映射为剖面区域
CrossHatchMapEnumCopiousData	将剖面线映射为丰富数据

◆ CsysrefEnum

enum NXOpen::IgesCreator::CsysrefEnum

坐标系参考选项

枚举值
CsysrefEnumAbsolute	相对于绝对坐标系导出数据
CsysrefEnumWcs	相对于工作坐标系导出数据
CsysrefEnumSpecifiedCsys	相对于指定坐标系导出数据

◆ ExportFromOption

enum NXOpen::IgesCreator::ExportFromOption

导出源选项

枚举值
ExportFromOptionDisplayPart	从显示部件导出数据
ExportFromOptionExistingPart	从磁盘上的现有部件导出数据

◆ MapRevolvedFacesOption

enum NXOpen::IgesCreator::MapRevolvedFacesOption

映射选项

枚举值
MapRevolvedFacesOptionBSurfaces	将回转面导出为B样条曲面
MapRevolvedFacesOptionSurfaceOfRevolution	将回转面导出为回转曲面

成员函数说明

◆ Author()

NXString NXOpen::IgesCreator::Author ( )

返回作者 - 作者姓名
创建于 NX5.0.0。

许可证要求：无

◆ BcurveTol()

double NXOpen::IgesCreator::BcurveTol ( )

返回B样条曲线容差 - 创建B样条曲线的容差
创建于NX6.0.0。

许可证要求：无

◆ Company()

NXString NXOpen::IgesCreator::Company ( )

返回公司 - 公司名称
创建于 NX6.0.0。

许可证要求：无

◆ Csys()

NXOpen::CoordinateSystem * NXOpen::IgesCreator::Csys ( )

返回坐标系 - 导出数据的参考坐标系
创建于 NX5.0.0。

许可证要求：无

◆ DrawingList()

NXString NXOpen::IgesCreator::DrawingList ( )

返回图纸列表 - 以逗号分隔的图纸列表
于 NX6.0.0 中创建。

许可证要求：无

◆ ExportDrawings()

bool NXOpen::IgesCreator::ExportDrawings ( )

获取是否将工程图导出到IGES - 如果设置为true，工程图将导出到IGES
创建于 NX6.0.0.

许可证要求 : 无

◆ ExportFrom()

NXOpen::IgesCreator::ExportFromOption NXOpen::IgesCreator::ExportFrom ( )

获取导出来源 - 此选项确定导出显示部件还是现有部件的数据
创建于 NX6.0.0.

许可证要求 : 无

◆ ExportModelData()

bool NXOpen::IgesCreator::ExportModelData ( )

获取是否将NX模型数据导出到IGES - 如果设置为true，模型数据将导出到IGES
创建于 NX6.0.0.

许可证要求 : 无

◆ ExportSelectionBlock()

NXOpen::ObjectSelector * NXOpen::IgesCreator::ExportSelectionBlock ( )

返回导出选择块 - 将通过此块进行对象选择
创建于 NX6.0.0。

许可证要求：无

◆ FileSaveFlag()

bool NXOpen::IgesCreator::FileSaveFlag ( )

返回文件保存标志 - 若执行文件导出则设置为 false
创建于 NX6.0.0。

许可证要求：无

◆ FlattenAssembly()

bool NXOpen::IgesCreator::FlattenAssembly ( )

返回展平装配 - 若设为true，装配结构将不被保留
创建于NX6.0.0。

许可证要求：无

◆ IdenticalPointResolution()

double NXOpen::IgesCreator::IdenticalPointResolution ( )

返回点重合分辨率 - 若不使用系统定义的点重合容差值，则指定新值
创建于 NX6.0.0。

许可证要求：无

◆ InputFile()

NXString NXOpen::IgesCreator::InputFile ( )

获取输入文件 - 正在导出的文件名。
创建于 NX6.0.0.

许可证要求 : 无

◆ Jama()

bool NXOpen::IgesCreator::Jama ( )

返回JAMA - 若设为true，导出数据将符合日本汽车标准
创建于NX6.0.0。

许可证要求：无

◆ LayerMask()

NXString NXOpen::IgesCreator::LayerMask ( )

返回图层掩码 - 可通过仅指定包含适当信息的图层来限制导出的数据。可输入图层编号或用逗号分隔的图层范围。例如，1, 5, 88-109,190-199, 201, 206-210 是合法规范。导出图层的默认设置为 1-256。
创建于 NX6.0.0。

许可证要求：无

◆ MapCrossHatchTo()

NXOpen::IgesCreator::CrossHatchMapEnum NXOpen::IgesCreator::MapCrossHatchTo ( )

返回剖面线到剖面区域或大量数据的映射方式
创建于NX6.0.0。

许可证要求：无

◆ MapRevolvedFacesTo()

NXOpen::IgesCreator::MapRevolvedFacesOption NXOpen::IgesCreator::MapRevolvedFacesTo ( )

返回NX中旋转面到IGES B样条曲面/旋转曲面的映射方式
创建于NX6.0.0。

许可证要求：无

◆ MapTabCylToBSurf()

bool NXOpen::IgesCreator::MapTabCylToBSurf ( )

返回映射柱面到B样条曲面
创建于NX6.0.0。

许可证要求：无

◆ MaxLineThickness()

double NXOpen::IgesCreator::MaxLineThickness ( )

返回最大线宽 - 输出IGES文件中的最大线宽
创建于NX6.0.0。

许可证要求：无

◆ MaxThreeDMdlSpace()

double NXOpen::IgesCreator::MaxThreeDMdlSpace ( )

返回最大3D模型空间 - 若不使用系统定义的最大3D模型空间，则指定新值
创建于 NX6.0.0。

许可证要求：无

◆ ObjectTypes()

NXOpen::ObjectTypeSelector * NXOpen::IgesCreator::ObjectTypes ( )

返回对象类型选择器 - 用于设置对象类型过滤器的子组件，将用于基于类型过滤对象
创建于 NX6.0.0。

许可证要求：无

◆ ReceiverID()

NXString NXOpen::IgesCreator::ReceiverID ( )

返回接收方ID
于 NX6.0.0 中创建。

许可证要求：无

◆ ReferenceType()

NXOpen::IgesCreator::CsysrefEnum NXOpen::IgesCreator::ReferenceType ( )

返回参考类型 - 导出的参考坐标系
创建于NX6.0.0。

许可证要求：无

◆ SaveSettings() [1/2]

void NXOpen::IgesCreator::SaveSettings ( const char * filename )

保存设置 - 将设置保存到指定文件
创建于 NX6.0.0.

许可证要求 : 无

参数

filename 文件名

◆ SaveSettings() [2/2]

void NXOpen::IgesCreator::SaveSettings ( const NXString & filename )

保存设置 - 将设置保存到指定文件
创建于 NX6.0.0.

许可证要求 : 无

参数

filename 文件名

◆ SetAuthor() [1/2]

void NXOpen::IgesCreator::SetAuthor ( const char * author )

设置作者 - 作者姓名
创建于 NX6.0.0。

许可证要求：无

参数

author 作者

◆ SetAuthor() [2/2]

void NXOpen::IgesCreator::SetAuthor ( const NXString & author )

设置作者 - 作者姓名
创建于 NX6.0.0。

许可证要求：无

参数

author 作者

◆ SetBcurveTol()

void NXOpen::IgesCreator::SetBcurveTol ( double bcurveTol )

设置B样条曲线容差 - 创建B样条曲线的容差
创建于NX6.0.0。

许可证要求：无

参数

bcurveTol bcurvetol

◆ SetCompany() [1/2]

void NXOpen::IgesCreator::SetCompany ( const char * company )

设置公司 - 公司名称
于 NX6.0.0 中创建。

许可证要求：无

参数

company 公司名称

◆ SetCompany() [2/2]

void NXOpen::IgesCreator::SetCompany ( const NXString & company )

设置公司 - 公司名称
创建于 NX6.0.0。

许可证要求：无

参数

company 公司

◆ SetCsys()

void NXOpen::IgesCreator::SetCsys ( NXOpen::CoordinateSystem * csys )

设置坐标系 - 导出数据的参考坐标系
创建于 NX5.0.0。

许可证要求：无

参数

csys 坐标系

◆ SetDrawingArray()

void NXOpen::IgesCreator::SetDrawingArray ( const std::vector< NXOpen::TaggedObject * > & objects )

设置图纸 - 要转换的图纸列表
创建于 NX6.0.0。

许可证要求：无

参数

objects 列表中的项

◆ SetDrawingList() [1/2]

void NXOpen::IgesCreator::SetDrawingList ( const char * drawingList )

设置图纸列表 - 以逗号分隔的图纸列表
于 NX6.0.0 中创建。

许可证要求：无

参数

drawingList 图纸列表

◆ SetDrawingList() [2/2]

void NXOpen::IgesCreator::SetDrawingList ( const NXString & drawingList )

设置图纸列表 - 以逗号分隔的图纸列表
于 NX6.0.0 中创建。

许可证要求：无

参数

drawingList 图纸列表

◆ SetExportDrawings()

void NXOpen::IgesCreator::SetExportDrawings ( bool drawings )

设置导出工程图到IGES - 若设为true，工程图将导出到IGES
创建于NX6.0.0。

许可证要求：无

参数

drawings drawings

◆ SetExportFrom()

void NXOpen::IgesCreator::SetExportFrom ( NXOpen::IgesCreator::ExportFromOption exportFrom )

设置导出来源 - 此选项确定导出显示部件还是现有部件的数据
创建于 NX6.0.0.

许可证要求 : 无

参数

exportFrom 导出来源

◆ SetExportModelData()

void NXOpen::IgesCreator::SetExportModelData ( bool modelData )

设置是否将NX模型数据导出到IGES - 如果设置为true，模型数据将导出到IGES
创建于 NX6.0.0.

许可证要求 : 无

参数

modelData 模型数据

◆ SetFileSaveFlag()

void NXOpen::IgesCreator::SetFileSaveFlag ( bool doingFileSave )

设置文件保存标志 - 若执行文件导出则设置为 false
创建于 NX6.0.0。

许可证要求：无

参数

doingFileSave 文件保存标志

◆ SetFlattenAssembly()

void NXOpen::IgesCreator::SetFlattenAssembly ( bool flattenAssembly )

设置展平装配 - 若设为true，装配结构将不被保留
创建于NX6.0.0。

许可证要求：无

参数

flattenAssembly flattenassembly

◆ SetIdenticalPointResolution()

void NXOpen::IgesCreator::SetIdenticalPointResolution ( double identicalPointResolution )

设置点重合分辨率 - 若不使用系统定义的点重合容差值，则指定新值
创建于 NX6.0.0。

许可证要求：无

参数

identicalPointResolution 点重合分辨率

◆ SetInputFile() [1/2]

void NXOpen::IgesCreator::SetInputFile ( const char * filename )

设置输入文件 - 正在导出的文件名。
创建于 NX6.0.0.

许可证要求 : 无

参数

filename 文件名

◆ SetInputFile() [2/2]

void NXOpen::IgesCreator::SetInputFile ( const NXString & filename )

设置输入文件 - 正在导出的文件名。
创建于 NX6.0.0.

许可证要求 : 无

参数

filename 文件名

◆ SetJama()

void NXOpen::IgesCreator::SetJama ( bool jama )

设置JAMA - 若设为true，导出数据将符合日本汽车标准
创建于NX6.0.0。

许可证要求：无

参数

jama jama

◆ SetLayerMask() [1/2]

void NXOpen::IgesCreator::SetLayerMask ( const char * layerMask )

设置图层掩码 - 可通过仅指定包含适当信息的图层来限制导出的数据。可输入图层编号或用逗号分隔的图层范围。例如，1, 5, 88-109,190-199, 201, 206-210 是合法规范。导出图层的默认设置为 1-256。
创建于 NX6.0.0。

许可证要求：无

参数

layerMask 图层掩码

◆ SetLayerMask() [2/2]

void NXOpen::IgesCreator::SetLayerMask ( const NXString & layerMask )

设置图层掩码 - 可通过仅指定包含适当信息的图层来限制导出的数据。可输入图层编号或用逗号分隔的图层范围。例如，1, 5, 88-109,190-199, 201, 206-210 是合法规范。导出图层的默认设置为 1-256。
创建于 NX6.0.0。

许可证要求：无

参数

layerMask 图层掩码

◆ SetMapCrossHatchTo()

void NXOpen::IgesCreator::SetMapCrossHatchTo ( NXOpen::IgesCreator::CrossHatchMapEnum mapCrossHatchTo )

设置剖面线到剖面区域或大量数据的映射方式
创建于NX6.0.0。

许可证要求：无

参数

mapCrossHatchTo mapcrosshatchto

◆ SetMapRevolvedFacesTo()

void NXOpen::IgesCreator::SetMapRevolvedFacesTo ( NXOpen::IgesCreator::MapRevolvedFacesOption revolvedFacesTo )

设置NX中旋转面到IGES B样条曲面/旋转曲面的映射方式
创建于NX6.0.0。

许可证要求：无

参数

revolvedFacesTo revolvedfacesto

◆ SetMapTabCylToBSurf()

void NXOpen::IgesCreator::SetMapTabCylToBSurf ( bool mapTabCylToBSurf )

设置映射柱面到B样条曲面
创建于NX6.0.0。

许可证要求：无

参数

mapTabCylToBSurf maptabcyltobsurf

◆ SetMaxLineThickness()

void NXOpen::IgesCreator::SetMaxLineThickness ( double maxLineThickness )

设置最大线宽 - 导出的IGES文件中的最大线宽
创建于 NX6.0.0。

许可证要求：无

参数

maxLineThickness 最大线宽

◆ SetMaxThreeDMdlSpace()

void NXOpen::IgesCreator::SetMaxThreeDMdlSpace ( double maxThreeDMdlSpace )

设置最大3D模型空间 - 若不使用系统定义的最大3D模型空间，则指定新值
创建于 NX6.0.0。

许可证要求：无

参数

maxThreeDMdlSpace 最大3D模型空间

◆ SetReceiverID() [1/2]

void NXOpen::IgesCreator::SetReceiverID ( const char * receiverID )

设置接收方ID
于 NX6.0.0 中创建。

许可证要求：无

参数

receiverID 接收方ID

◆ SetReceiverID() [2/2]

void NXOpen::IgesCreator::SetReceiverID ( const NXString & receiverID )

设置接收方ID
于 NX6.0.0 中创建。

许可证要求：无

参数

receiverID 接收方ID

◆ SetReferenceType()

void NXOpen::IgesCreator::SetReferenceType ( NXOpen::IgesCreator::CsysrefEnum referenceType )

设置参考类型 - 导出的参考坐标系
创建于NX6.0.0。

许可证要求：无

参数

referenceType referencetype

◆ SetSettingsFile() [1/2]

void NXOpen::IgesCreator::SetSettingsFile ( const char * filename )

设置读取默认设置的设置文件
创建于 NX6.0.0.

许可证要求 : 无

参数

filename 文件名

◆ SetSettingsFile() [2/2]

void NXOpen::IgesCreator::SetSettingsFile ( const NXString & filename )

设置读取默认设置的设置文件
创建于 NX6.0.0.

许可证要求 : 无

参数

filename 文件名

◆ SetStartSectionFile() [1/2]

void NXOpen::IgesCreator::SetStartSectionFile ( const char * filename )

设置起始节文件 - 提供起始节的文件名
于 NX6.0.0 中创建。

许可证要求：无

参数

filename 文件名

◆ SetStartSectionFile() [2/2]

void NXOpen::IgesCreator::SetStartSectionFile ( const NXString & filename )

设置起始节文件 - 提供起始节的文件名
于 NX6.0.0 中创建。

许可证要求：无

参数

filename 文件名

◆ SetSysDefidenticalPointResolution()

void NXOpen::IgesCreator::SetSysDefidenticalPointResolution ( bool sysDefidenticalPointResolution )

设置系统定义的点重合分辨率 - 若设为true，则使用系统定义的容差值来查找重合点
创建于 NX6.0.0。

许可证要求：无

参数

sysDefidenticalPointResolution 系统定义的点重合分辨率

◆ SetSysDefmaxThreeDMdlSpace()

void NXOpen::IgesCreator::SetSysDefmaxThreeDMdlSpace ( bool sysDefmaxThreeDMdlSpace )

设置系统定义的最大3D模型空间 - 若设为true，则使用系统定义的最大3D模型空间
创建于 NX6.0.0。

许可证要求：无

参数

sysDefmaxThreeDMdlSpace 系统定义的最大3D模型空间

◆ SettingsFile()

NXString NXOpen::IgesCreator::SettingsFile ( )

获取读取默认设置的设置文件
创建于 NX6.0.0.

许可证要求 : 无

◆ SetUseStartSectionFile()

void NXOpen::IgesCreator::SetUseStartSectionFile ( bool useStartSectionFile )

设置是否使用起始节文件 - 若要指定起始节的文本文件，设为true
于 NX6.0.0 中创建。

许可证要求：无

参数

useStartSectionFile 是否使用起始节文件

◆ SetViewList() [1/2]

void NXOpen::IgesCreator::SetViewList ( const char * viewList )

设置视图列表 - 以逗号分隔的视图列表
于 NX6.0.0 中创建。

许可证要求：无

参数

viewList 视图列表

◆ SetViewList() [2/2]

void NXOpen::IgesCreator::SetViewList ( const NXString & viewList )

设置视图列表 - 以逗号分隔的视图列表
于 NX6.0.0 中创建。

许可证要求：无

参数

viewList 视图列表

◆ StartSectionFile()

NXString NXOpen::IgesCreator::StartSectionFile ( )

返回起始节文件 - 提供起始节的文件名
于 NX6.0.0 中创建。

许可证要求：无

◆ SysDefidenticalPointResolution()

bool NXOpen::IgesCreator::SysDefidenticalPointResolution ( )

返回系统定义的点重合分辨率 - 若设为true，则使用系统定义的容差值来查找重合点
创建于 NX6.0.0。

许可证要求：无

◆ SysDefmaxThreeDMdlSpace()

bool NXOpen::IgesCreator::SysDefmaxThreeDMdlSpace ( )

返回系统定义的最大3D模型空间 - 若设为true，则使用系统定义的最大3D模型空间
创建于 NX6.0.0。

许可证要求：无

◆ UseStartSectionFile()

bool NXOpen::IgesCreator::UseStartSectionFile ( )

返回是否使用起始节文件 - 若要指定起始节的文本文件，设为true
于 NX6.0.0 中创建。

许可证要求：无

◆ ViewList()

NXString NXOpen::IgesCreator::ViewList ( )

返回视图列表 - 以逗号分隔的视图列表
于 NX6.0.0 中创建。

许可证要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ CrossHatchMapEnum

◆ CsysrefEnum

◆ ExportFromOption

◆ MapRevolvedFacesOption

成员函数说明

◆ Author()

◆ BcurveTol()

◆ Company()

◆ Csys()

◆ DrawingList()

◆ ExportDrawings()

◆ ExportFrom()

◆ ExportModelData()

◆ ExportSelectionBlock()

◆ FileSaveFlag()

◆ FlattenAssembly()

◆ IdenticalPointResolution()

◆ InputFile()

◆ Jama()

◆ LayerMask()

◆ MapCrossHatchTo()

◆ MapRevolvedFacesTo()

◆ MapTabCylToBSurf()

◆ MaxLineThickness()

◆ MaxThreeDMdlSpace()

◆ ObjectTypes()

◆ ReceiverID()

◆ ReferenceType()

◆ SaveSettings() [1/2]

◆ SaveSettings() [2/2]

◆ SetAuthor() [1/2]

◆ SetAuthor() [2/2]

◆ SetBcurveTol()

◆ SetCompany() [1/2]

◆ SetCompany() [2/2]

◆ SetCsys()

◆ SetDrawingArray()

◆ SetDrawingList() [1/2]

◆ SetDrawingList() [2/2]

◆ SetExportDrawings()

◆ SetExportFrom()

◆ SetExportModelData()

◆ SetFileSaveFlag()

◆ SetFlattenAssembly()

◆ SetIdenticalPointResolution()

◆ SetInputFile() [1/2]

◆ SetInputFile() [2/2]

◆ SetJama()

◆ SetLayerMask() [1/2]

◆ SetLayerMask() [2/2]

◆ SetMapCrossHatchTo()

◆ SetMapRevolvedFacesTo()

◆ SetMapTabCylToBSurf()

◆ SetMaxLineThickness()

◆ SetMaxThreeDMdlSpace()

◆ SetReceiverID() [1/2]

◆ SetReceiverID() [2/2]

◆ SetReferenceType()

◆ SetSettingsFile() [1/2]

◆ SetSettingsFile() [2/2]

◆ SetStartSectionFile() [1/2]

◆ SetStartSectionFile() [2/2]

◆ SetSysDefidenticalPointResolution()

◆ SetSysDefmaxThreeDMdlSpace()

◆ SettingsFile()

◆ SetUseStartSectionFile()

◆ SetViewList() [1/2]

◆ SetViewList() [2/2]

◆ StartSectionFile()

◆ SysDefidenticalPointResolution()

◆ SysDefmaxThreeDMdlSpace()

◆ UseStartSectionFile()

◆ ViewList()
