CGM构建器类更多...

#include <CGMBuilder.hxx>

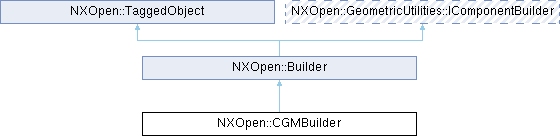

类 NXOpen::CGMBuilder 继承关系图:

Public 类型
enum	ActionOption { ActionOptionCreateNew , ActionOptionOverwriteExisting , ActionOptionFileBrowser }
enum	Color { ColorAsDisplayed , ColorPartColors , ColorCustomPalette , ColorBlackOnWhite , ColorLegacyColors , ColorColorsByWidth }
enum	ImageResolutionOption { ImageResolutionOptionDraft , ImageResolutionOptionLow , ImageResolutionOptionMedium , ImageResolutionOptionHigh }
enum	MultipleOption { MultipleOptionIndividual , MultipleOptionSingle }
enum	OutputTextOption { OutputTextOptionText , OutputTextOptionPolylines , OutputTextOptionBestfit }
enum	RelationOption { RelationOptionSpecification , RelationOptionManifestation , RelationOptionUndefined }
enum	SizeOption { SizeOptionFullScale , SizeOptionScaleFactor , SizeOptionDimension }
enum	UnitsOption { UnitsOptionMetric , UnitsOptionEnglish }
enum	Vdc { VdcInteger , VdcReal }
enum	Width { WidthStandardWidths , WidthSingleWidth , WidthCustomThreeWidths , WidthCustomPalette }

Public 成员函数
NXOpen::CGMBuilder::ActionOption	Action ()
NXOpen::CGMBuilder::Color	Colors ()
NXOpen::CDF *	CreateCdf ()
bool	CreateNewFromUi ()
NXOpen::WidthDefinition *	CreateWidthDefinition ()
bool	CustomSymbolsInForeground ()
NXString	DatasetType ()
bool	DeleteDatasets ()
NXOpen::CDF *	GetCdf ()
std::vector< NXString >	GetDatasetNames ()
std::vector< NXString >	GetFilenames ()
NXOpen::WidthDefinition *	GetWidthDefinition ()
NXOpen::CGMBuilder::ImageResolutionOption	ImageResolution ()
NXOpen::CGMBuilder::MultipleOption	Multiple ()
NXString	NamedReferenceType ()
NXOpen::CGMBuilder::OutputTextOption	OutputText ()
bool	RasterImages ()
NXOpen::CGMBuilder::RelationOption	Relation ()
double	Scale ()
void	SetAction (NXOpen::CGMBuilder::ActionOption action)
void	SetColors (NXOpen::CGMBuilder::Color colors)
void	SetCreateNewFromUi (bool fromUI)
void	SetCustomSymbolsInForeground (bool customSymbolsInForeground)
void	SetDatasetNames (std::vector< NXString > &datasetNames)
void	SetDatasetType (const char *datasetType)
void	SetDatasetType (const NXString &datasetType)
void	SetDeleteDatasets (bool deleteDatasets)
void	SetFilenames (std::vector< NXString > &filenames)
void	SetImageResolution (NXOpen::CGMBuilder::ImageResolutionOption imageResolution)
void	SetMultiple (NXOpen::CGMBuilder::MultipleOption multiple)
void	SetNamedReferenceType (const char *namedReferenceType)
void	SetNamedReferenceType (const NXString &namedReferenceType)
void	SetOutputText (NXOpen::CGMBuilder::OutputTextOption outputText)
void	SetRasterImages (bool rasterImages)
void	SetRelation (NXOpen::CGMBuilder::RelationOption relation)
void	SetScale (double scale)
void	SetShadedGeometry (bool shadedGeometry)
void	SetSize (NXOpen::CGMBuilder::SizeOption size)
void	SetUnits (NXOpen::CGMBuilder::UnitsOption units)
void	SetVdcCoordinates (NXOpen::CGMBuilder::Vdc vdc)
void	SetWidths (NXOpen::CGMBuilder::Width widths)
void	SetXDimension (double xDimension)
void	SetYDimension (double yDimension)
bool	ShadedGeometry ()
NXOpen::CGMBuilder::SizeOption	Size ()
NXOpen::PlotSourceBuilder *	SourceBuilder ()
NXOpen::CGMBuilder::UnitsOption	Units ()
NXOpen::CGMBuilder::Vdc	VdcCoordinates ()
NXOpen::CGMBuilder::Width	Widths ()
double	XDimension ()
double	YDimension ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CGMBuilderBuilder

详细描述

CGM构建器类

表示用于将当前显示或工程图纸导出为CGM的@link NXOpen::CGMBuilder NXOpen::CGMBuilder@endlink。此类通过@link NXOpen::PlotManager NXOpen::PlotManager@endlink 创建。
提供的所有图纸必须位于显示部件中。
用户必须通过@link NXOpen::PlotSourceBuilder NXOpen::PlotSourceBuilder@endlink 设置相应字段来指定要导出的图纸。
如果在原生模式下运行，使用Filenames字段指定CGM文件的完整路径位置。
如果运行Teamcenter，有以下几种选项:
    1. 导出单个CGM。如果Multiple选项设置为Single，多个图纸可导出到一个CGM中。Dataset Name字段必须填写一个数据集名称。
    2. 导出多个CGM。这要求Dataset Names字段填写与所选导出图纸数量相同的数据集名称。Multiple选项需设置为Individual以实现此功能。
    3. 覆盖现有CGM。这要求Dataset Name字段填写要覆盖的数据集名称。
    4. 本地导出CGM文件。通过将Action选项设置为File Browser可实现此功能。如果本地导出，则Filenames字段必须设置为完整路径文件名。
当导出到Teamcenter时，所有选项都要求设置Dataset Type和Named Reference Type字段。
 <br> 要创建此类的新实例，请使用@link NXOpen::PlotManager::CreateCgmBuilder  NXOpen::PlotManager::CreateCgmBuilder @endlink  <br>

默认值。

属性	值
Action	CreateNew
Colors	AsDisplayed
ImageResolution	Draft
Multiple	Individual
OutputText	Text
RasterImages	0
Scale	1
ShadedGeometry	0
Size	FullScale
Units	Metric
VdcCoordinates	Real
Widths	StandardWidths
XDimension	0
YDimension	0

创建于NX6.0.0版本。

成员枚举类型说明

◆ ActionOption

enum NXOpen::CGMBuilder::ActionOption

指定运行Teamcenter时使用的操作选项

枚举值
ActionOptionCreateNew	在Teamcenter中创建新数据集
ActionOptionOverwriteExisting	覆盖Teamcenter中的现有数据集
ActionOptionFileBrowser	运行Teamcenter时允许将CGM文件导出到本地位置的选项

◆ Color

enum NXOpen::CGMBuilder::Color

指定创建CGM时使用的颜色选项

枚举值
ColorAsDisplayed	按显示
ColorPartColors	部件颜色
ColorCustomPalette	自定义调色板，使用CDF中定义的自定义颜色
ColorBlackOnWhite	黑白
ColorLegacyColors	将当前颜色转换为15种传统颜色
ColorColorsByWidth	按宽度着色，使用CDF中定义的自定义颜色

◆ ImageResolutionOption

enum NXOpen::CGMBuilder::ImageResolutionOption

指定导出光栅图像时的图像分辨率

枚举值
ImageResolutionOptionDraft	草稿分辨率
ImageResolutionOptionLow	低分辨率
ImageResolutionOptionMedium	中等分辨率
ImageResolutionOptionHigh	高分辨率

◆ MultipleOption

enum NXOpen::CGMBuilder::MultipleOption

指定在原生模式下如何导出多个工程图纸

枚举值
MultipleOptionIndividual	将多个图纸保存为单独的CGM文件
MultipleOptionSingle	将多个图纸保存为一个CGM文件

◆ OutputTextOption

enum NXOpen::CGMBuilder::OutputTextOption

指定文本选项，为文本或多段线

枚举值
OutputTextOptionText	文本保留为文本
OutputTextOptionPolylines	文本导出为多段线
OutputTextOptionBestfit	NX字体为多段线，标准字体为文本

◆ RelationOption

enum NXOpen::CGMBuilder::RelationOption

指定将CGM导出到Teamcenter时使用的关系

枚举值
RelationOptionSpecification	规范
RelationOptionManifestation	表现
RelationOptionUndefined	无关系

◆ SizeOption

enum NXOpen::CGMBuilder::SizeOption

指定CGM的大小选项

枚举值
SizeOptionFullScale	全比例
SizeOptionScaleFactor	比例因子，基于用户定义的比例字段缩放CGM
SizeOptionDimension	尺寸，使用单位以及X和Y尺寸确定CGM大小

◆ UnitsOption

enum NXOpen::CGMBuilder::UnitsOption

指定与尺寸关联的单位

枚举值
UnitsOptionMetric	公制单位
UnitsOptionEnglish	英制单位

◆ Vdc

enum NXOpen::CGMBuilder::Vdc

指定创建CGM时使用的VDC坐标

枚举值
VdcInteger	整数
VdcReal	实数

◆ Width

enum NXOpen::CGMBuilder::Width

指定要使用的宽度分配的主要选择类型

枚举值
WidthStandardWidths	标准宽度
WidthSingleWidth	单一宽度，使用WidthDefinition中定义的自定义宽度
WidthCustomThreeWidths	自定义三种宽度，使用WidthDefinition中定义的自定义宽度
WidthCustomPalette	自定义调色板，使用WidthDefinition中定义的自定义宽度

成员函数说明

◆ Action()

NXOpen::CGMBuilder::ActionOption NXOpen::CGMBuilder::Action ( )

返回在Teamcenter模式下导出CGM文件时要使用的操作选项。文件浏览器允许将CGM保存到本地。覆盖允许新创建的CGM覆盖Teamcenter中给定的现有CGM数据集。新建允许创建CGM并作为新数据集导入。如果选择文件浏览器，必须在文件名字段中填写完整路径文件名，否则必须填写数据集名称字段。
创建于NX6.0.0。

许可要求：无

◆ Colors()

NXOpen::CGMBuilder::Color NXOpen::CGMBuilder::Colors ( )

返回创建CGM时要使用的颜色选项。如果颜色选项设置为自定义调色板或按宽度着色，则CGM将使用属于CDF对象的用户定义颜色属性创建。
于NX6.0.0版本创建。

许可要求：无

◆ CreateCdf()

NXOpen::CDF * NXOpen::CGMBuilder::CreateCdf ( )

创建并返回表示颜色调色板的NXOpen::CDF 对象。当从颜色选项中选择自定义调色板或按宽度着色时，此对象包含所有自定义颜色信息。

返回: CDF对象
于NX6.0.0版本创建。

许可要求：无

◆ CreateNewFromUi()

bool NXOpen::CGMBuilder::CreateNewFromUi ( )

返回“即使数据库中已存在仍从UI创建新数据集”选项。此选项决定即使数据库中已有数据集，是否仍创建新数据集。
于NX2212.0.0版本创建。

许可要求：无

◆ CreateWidthDefinition()

NXOpen::WidthDefinition * NXOpen::CGMBuilder::CreateWidthDefinition ( )

创建并返回表示宽度调色板的NXOpen::WidthDefinition 对象。当从宽度选项中选择单一宽度、自定义三种宽度或自定义调色板时，此对象包含所有自定义宽度信息。

返回: WidthDefinition对象
于NX6.0.0版本创建。

许可要求：无

◆ CustomSymbolsInForeground()

bool NXOpen::CGMBuilder::CustomSymbolsInForeground ( )

返回“前景中绘制自定义符号”选项。启用此选项将使自定义符号在前景中绘制。禁用此选项时，绘制时几何体可能会与自定义符号重叠。
于NX11.0.0版本创建。

许可要求：无

◆ DatasetType()

NXString NXOpen::CGMBuilder::DatasetType ( )

返回将CGM导出到Teamcenter时使用的数据集类型。
于NX6.0.0版本创建。

许可要求：无

◆ DeleteDatasets()

bool NXOpen::CGMBuilder::DeleteDatasets ( )

返回“删除含无关工程图纸的数据集”选项。此选项决定是否从数据库中删除无关的工程图纸数据集。
于NX6.0.0版本创建。

许可要求：无

◆ GetCdf()

NXOpen::CDF * NXOpen::CGMBuilder::GetCdf ( )

返回表示颜色调色板的NXOpen::CDF 对象。当从颜色选项中选择自定义调色板或按宽度着色时，此对象包含所有自定义颜色信息。

返回: CDF对象
于NX6.0.0版本创建。

许可要求：无

◆ GetDatasetNames()

std::vector< NXString > NXOpen::CGMBuilder::GetDatasetNames ( )

获取在Teamcenter环境中创建CGM时要使用的数据集名称。每个CGM对应一个数据集名称。

返回: 创建于NX6.0.0。

许可要求：无

◆ GetFilenames()

std::vector< NXString > NXOpen::CGMBuilder::GetFilenames ( )

获取所有CGM文件名。此列表将包含每个要创建的CGM的完整路径。

返回: 于NX6.0.0版本创建。

许可要求：无

◆ GetWidthDefinition()

NXOpen::WidthDefinition * NXOpen::CGMBuilder::GetWidthDefinition ( )

返回表示宽度调色板的NXOpen::WidthDefinition 对象。当从宽度选项中选择单一宽度、自定义三种宽度或自定义调色板时，此对象包含所有自定义宽度信息。

返回: WidthDefinition对象
于NX6.0.0版本创建。

许可要求：无

◆ ImageResolution()

NXOpen::CGMBuilder::ImageResolutionOption NXOpen::CGMBuilder::ImageResolution ( )

返回导出着色视图时创建的图像分辨率。
于NX6.0.0版本创建。

许可要求：无

◆ Multiple()

NXOpen::CGMBuilder::MultipleOption NXOpen::CGMBuilder::Multiple ( )

返回导出多个工程图时使用的多选项。如果设置为单独，每个工程图将保存为单独的CGM。此时，文件名数量必须等于所选图纸数量。如果设置为单个，所有工程图将附加到一个CGM文件中。此时，仅需一个文件名。
于NX6.0.0版本创建。

许可要求：无

◆ NamedReferenceType()

NXString NXOpen::CGMBuilder::NamedReferenceType ( )

返回将CGM导出到Teamcenter时使用的命名引用类型
于NX6.0.0版本创建。

许可要求：无

◆ OutputText()

NXOpen::CGMBuilder::OutputTextOption NXOpen::CGMBuilder::OutputText ( )

返回CGM的输出文本。这将决定工程图文本是作为文本还是多段线导出。
于NX6.0.0版本创建。

许可要求：无

◆ RasterImages()

bool NXOpen::CGMBuilder::RasterImages ( )

返回光栅图像选项。此选项决定是否将光栅图像导出到CGM。
于NX6.0.0版本创建。

许可要求：无

◆ Relation()

NXOpen::CGMBuilder::RelationOption NXOpen::CGMBuilder::Relation ( )

返回将CGM导出到Teamcenter时使用的关系。
于NX6.0.0版本创建。

许可要求：无

◆ Scale()

double NXOpen::CGMBuilder::Scale ( )

返回创建CGM时要使用的缩放因子。此值范围为0.00到1.00，仅当尺寸选项设置为缩放时才会使用。
于NX6.0.0版本创建。

许可要求：无

◆ SetAction()

void NXOpen::CGMBuilder::SetAction ( NXOpen::CGMBuilder::ActionOption action )

设置在Teamcenter模式下导出CGM文件时要使用的操作选项。文件浏览器允许将CGM保存到本地。覆盖允许新创建的CGM覆盖Teamcenter中给定的现有CGM数据集。新建允许创建CGM并作为新数据集导入。如果选择文件浏览器，必须在文件名字段中填写完整路径文件名，否则必须填写数据集名称字段。
创建于NX6.0.0。

许可要求：无

参数

action 操作

◆ SetColors()

void NXOpen::CGMBuilder::SetColors ( NXOpen::CGMBuilder::Color colors )

设置创建CGM时要使用的颜色选项。如果颜色选项设置为自定义调色板或按宽度着色，则CGM将使用属于CDF对象的用户定义颜色属性创建。
于NX6.0.0版本创建。

许可要求：无

参数

colors 颜色选项

◆ SetCreateNewFromUi()

void NXOpen::CGMBuilder::SetCreateNewFromUi ( bool fromUI )

设置“即使数据库中已存在仍从UI创建新数据集”选项。此选项决定即使数据库中已有数据集，是否仍创建新数据集。
于NX2212.0.0版本创建。

许可要求：无

参数

fromUI 来自UI

◆ SetCustomSymbolsInForeground()

void NXOpen::CGMBuilder::SetCustomSymbolsInForeground ( bool customSymbolsInForeground )

设置绘图自定义符号在前景的选项。启用此选项将使自定义符号在前景中绘制。禁用此选项时，绘图时几何图形可能会与自定义符号重叠。
于NX11.0.0版本创建。

许可要求：无

参数

customSymbolsInForeground 自定义符号在前景

◆ SetDatasetNames()

void NXOpen::CGMBuilder::SetDatasetNames ( std::vector< NXString > & datasetNames )

设置在Teamcenter环境中创建CGM时要使用的所有数据集名称。此列表的具体内容将用作数据集名称，每个CGM对应一个。
于NX6.0.0版本创建。

许可要求：无

参数

datasetNames 数据集名称

◆ SetDatasetType() [1/2]

void NXOpen::CGMBuilder::SetDatasetType ( const char * datasetType )

设置将CGM导出到Teamcenter时使用的数据集类型
于NX6.0.0版本创建。

许可要求：无

参数

datasetType 数据集类型

◆ SetDatasetType() [2/2]

void NXOpen::CGMBuilder::SetDatasetType ( const NXString & datasetType )

设置将CGM导出到Teamcenter时使用的数据集类型
于NX6.0.0版本创建。

许可要求：无

参数

datasetType 数据集类型

◆ SetDeleteDatasets()

void NXOpen::CGMBuilder::SetDeleteDatasets ( bool deleteDatasets )

设置“删除含无关工程图纸的数据集”选项。此选项决定是否从数据库中删除无关的工程图纸数据集。
于NX6.0.0版本创建。

许可要求：无

参数

deleteDatasets 删除数据集

◆ SetFilenames()

void NXOpen::CGMBuilder::SetFilenames ( std::vector< NXString > & filenames )

设置所有CGM文件名。此列表将包含每个要创建的CGM的完整路径。如果“多个”选项设置为“单个”，则只需一个文件名。如果“多个”选项设置为“单独”，则文件名数量必须等于所选导出图纸的数量。
于NX6.0.0版本创建。

许可要求：无

参数

filenames 文件名

◆ SetImageResolution()

void NXOpen::CGMBuilder::SetImageResolution ( NXOpen::CGMBuilder::ImageResolutionOption imageResolution )

设置导出着色视图时创建的图像分辨率。
于NX6.0.0版本创建。

许可要求：无

参数

imageResolution 图像分辨率

◆ SetMultiple()

void NXOpen::CGMBuilder::SetMultiple ( NXOpen::CGMBuilder::MultipleOption multiple )

设置导出多个工程图时使用的多选项。如果设置为单独，每个工程图将保存为单独的CGM。此时，文件名数量必须等于所选图纸数量。如果设置为单个，所有工程图将附加到一个CGM文件中。此时，仅需一个文件名。
于NX6.0.0版本创建。

许可要求：无

参数

multiple 多选项

◆ SetNamedReferenceType() [1/2]

void NXOpen::CGMBuilder::SetNamedReferenceType ( const char * namedReferenceType )

设置将CGM导出到Teamcenter时使用的命名引用类型
于NX6.0.0版本创建。

许可要求：无

参数

namedReferenceType 命名引用类型

◆ SetNamedReferenceType() [2/2]

void NXOpen::CGMBuilder::SetNamedReferenceType ( const NXString & namedReferenceType )

设置将CGM导出到Teamcenter时使用的命名引用类型
于NX6.0.0版本创建。

许可要求：无

参数

namedReferenceType 命名引用类型

◆ SetOutputText()

void NXOpen::CGMBuilder::SetOutputText ( NXOpen::CGMBuilder::OutputTextOption outputText )

设置CGM的输出文本。这将决定工程图文本是作为文本还是多段线导出。
于NX6.0.0版本创建。

许可要求：无

参数

outputText 输出文本

◆ SetRasterImages()

void NXOpen::CGMBuilder::SetRasterImages ( bool rasterImages )

设置光栅图像选项。此选项决定是否将光栅图像导出到CGM。
于NX6.0.0版本创建。

许可要求：无

参数

rasterImages 光栅图像

◆ SetRelation()

void NXOpen::CGMBuilder::SetRelation ( NXOpen::CGMBuilder::RelationOption relation )

设置将CGM导出到Teamcenter时使用的关系。
于NX6.0.0版本创建。

许可要求：无

参数

relation 关系

◆ SetScale()

void NXOpen::CGMBuilder::SetScale ( double scale )

设置创建CGM时要使用的缩放因子。此值范围为0.00到1.00，仅当尺寸选项设置为缩放时才会使用。
于NX6.0.0版本创建。

许可要求：无

参数

scale 缩放因子

◆ SetShadedGeometry()

void NXOpen::CGMBuilder::SetShadedGeometry ( bool shadedGeometry )

设置“着色几何体为线框”选项。如果设置为true，此选项将把着色对象显示为线框。如果设置为false，着色对象将以着色形式呈现。
于NX6.0.0版本创建。

许可要求：无

参数

shadedGeometry 着色几何体

◆ SetSize()

void NXOpen::CGMBuilder::SetSize ( NXOpen::CGMBuilder::SizeOption size )

设置CGM的尺寸选项。如果尺寸设置为缩放，则CGM将使用用户定义的缩放因子。如果尺寸设置为尺寸，则CGM将使用用户定义的X和Y维度。
于NX6.0.0版本创建。

许可要求：无

参数

size 尺寸选项

◆ SetUnits()

void NXOpen::CGMBuilder::SetUnits ( NXOpen::CGMBuilder::UnitsOption units )

设置从“尺寸”选项中选择尺寸时要使用的X和Y维度的单位。
于NX6.0.0版本创建。

许可要求：无

参数

units 单位

◆ SetVdcCoordinates()

void NXOpen::CGMBuilder::SetVdcCoordinates ( NXOpen::CGMBuilder::Vdc vdc )

设置虚拟显示坐标。此选项决定CGM是使用实数还是整数VDC坐标创建。
于NX6.0.0版本创建。

许可要求：无

参数

vdc VDC坐标

◆ SetWidths()

void NXOpen::CGMBuilder::SetWidths ( NXOpen::CGMBuilder::Width widths )

设置宽度选项。如果宽度选项设置为单一宽度、自定义三种宽度或自定义调色板，则CGM将使用属于WidthDefinition对象的用户定义宽度属性创建。
于NX6.0.0版本创建。

许可要求：无

参数

widths 宽度选项

◆ SetXDimension()

void NXOpen::CGMBuilder::SetXDimension ( double xDimension )

设置从“尺寸”选项中选择尺寸时要使用的X维度。
于NX6.0.0版本创建。

许可要求：无

参数

xDimension X维度

◆ SetYDimension()

void NXOpen::CGMBuilder::SetYDimension ( double yDimension )

设置从“尺寸”选项中选择尺寸时要使用的Y维度。
于NX6.0.0版本创建。

许可要求：无

参数

yDimension Y维度

◆ ShadedGeometry()

bool NXOpen::CGMBuilder::ShadedGeometry ( )

返回“着色几何体为线框”选项。如果设置为true，此选项将把着色对象显示为线框。如果设置为false，着色对象将以着色形式呈现。
于NX6.0.0版本创建。

许可要求：无

◆ Size()

NXOpen::CGMBuilder::SizeOption NXOpen::CGMBuilder::Size ( )

返回CGM的尺寸选项。如果尺寸设置为缩放，则CGM将使用用户定义的缩放因子。如果尺寸设置为尺寸，则CGM将使用用户定义的X和Y维度。
于NX6.0.0版本创建。

许可要求：无

◆ SourceBuilder()

NXOpen::PlotSourceBuilder * NXOpen::CGMBuilder::SourceBuilder ( )

返回源构建器。源构建器包含所有与所选图纸相关的数据。
于NX6.0.0版本创建。

许可要求：无

◆ Units()

NXOpen::CGMBuilder::UnitsOption NXOpen::CGMBuilder::Units ( )

返回当从尺寸选项中选择了维度时要使用的X和Y维度的单位。
于NX6.0.0版本创建。

许可要求：无

◆ VdcCoordinates()

NXOpen::CGMBuilder::Vdc NXOpen::CGMBuilder::VdcCoordinates ( )

返回虚拟显示坐标。此选项决定CGM是使用实数还是整数VDC坐标创建。
于NX6.0.0版本创建。

许可要求：无

◆ Widths()

NXOpen::CGMBuilder::Width NXOpen::CGMBuilder::Widths ( )

返回宽度选项。如果宽度选项设置为单一宽度、自定义三种宽度或自定义调色板，则CGM将使用属于WidthDefinition对象的用户定义宽度属性创建。
于NX6.0.0版本创建。

许可要求：无

◆ XDimension()

double NXOpen::CGMBuilder::XDimension ( )

返回从“尺寸”选项中选择尺寸时要使用的X维度。
于NX6.0.0版本创建。

许可要求：无

◆ YDimension()

double NXOpen::CGMBuilder::YDimension ( )

返回从“尺寸”选项中选择尺寸时要使用的Y维度。
于NX6.0.0版本创建。

许可要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ ActionOption

◆ Color

◆ ImageResolutionOption

◆ MultipleOption

◆ OutputTextOption

◆ RelationOption

◆ SizeOption

◆ UnitsOption

◆ Vdc

◆ Width

成员函数说明

◆ Action()

◆ Colors()

◆ CreateCdf()

◆ CreateNewFromUi()

◆ CreateWidthDefinition()

◆ CustomSymbolsInForeground()

◆ DatasetType()

◆ DeleteDatasets()

◆ GetCdf()

◆ GetDatasetNames()

◆ GetFilenames()

◆ GetWidthDefinition()

◆ ImageResolution()

◆ Multiple()

◆ NamedReferenceType()

◆ OutputText()

◆ RasterImages()

◆ Relation()

◆ Scale()

◆ SetAction()

◆ SetColors()

◆ SetCreateNewFromUi()

◆ SetCustomSymbolsInForeground()

◆ SetDatasetNames()

◆ SetDatasetType() [1/2]

◆ SetDatasetType() [2/2]

◆ SetDeleteDatasets()

◆ SetFilenames()

◆ SetImageResolution()

◆ SetMultiple()

◆ SetNamedReferenceType() [1/2]

◆ SetNamedReferenceType() [2/2]

◆ SetOutputText()

◆ SetRasterImages()

◆ SetRelation()

◆ SetScale()

◆ SetShadedGeometry()

◆ SetSize()

◆ SetUnits()

◆ SetVdcCoordinates()

◆ SetWidths()

◆ SetXDimension()

◆ SetYDimension()

◆ ShadedGeometry()

◆ Size()

◆ SourceBuilder()

◆ Units()

◆ VdcCoordinates()

◆ Widths()

◆ XDimension()

◆ YDimension()
