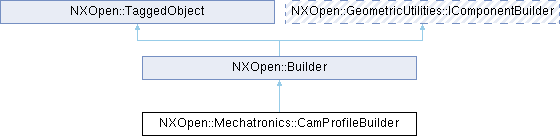

类 NXOpen::Mechatronics::CamProfileBuilder 继承关系图:

类
struct	Element

Public 类型
enum	MasterValueUnit { MasterValueUnitLinear , MasterValueUnitRotary , MasterValueUnitTime }
enum	ProfileCyclicType { ProfileCyclicTypeRelativeCyclic , ProfileCyclicTypeCyclic , ProfileCyclicTypeNonCyclic }
enum	ProfileInterpolationType { ProfileInterpolationTypeCubicSpline , ProfileInterpolationTypeLinear , ProfileInterpolationTypeBezierSpline }
enum	SlaveValueUnit { SlaveValueUnitLinearPosition , SlaveValueUnitRotaryPosition , SlaveValueUnitLinearSpeed , SlaveValueUnitRotarySpeed }

Public 成员函数
void	AddElement (NXOpen::NXObject *part, const NXOpen::Mechatronics::CamProfileBuilder::Element &element)
void	AddElement (NXOpen::NXObject *part, const NXOpen::Mechatronics::CamProfileBuilder::Element &element, const std::vector< NXOpen::Point2d > &interPoints)
NXOpen::Mechatronics::CamProfileBuilder::Element	AskElementByIndex (int index)
int	AskElementsLength ()
bool	CheckingG2Continuity ()
void	ClearElements ()
NXOpen::Mechatronics::CamProfileBuilder::ProfileCyclicType	CyclicType ()
void	EditElement (int index, NXOpen::NXObject *part, const NXOpen::Mechatronics::CamProfileBuilder::Element &element)
int	FindElementIndex (const NXOpen::Mechatronics::CamProfileBuilder::Element &element)
NXOpen::Mechatronics::CamProfileBuilder::ProfileInterpolationType	InterpolationType ()
NXOpen::Expression *	MasterMaximum ()
NXOpen::Expression *	MasterMinimum ()
NXOpen::Mechatronics::CamProfileBuilder::MasterValueUnit	MasterUnit ()
NXString	Name ()
void	RemoveElementByIndex (int index)
void	SetCheckingG2Continuity (bool checking)
void	SetCyclicType (NXOpen::Mechatronics::CamProfileBuilder::ProfileCyclicType cyclicType)
void	SetInterpolationType (NXOpen::Mechatronics::CamProfileBuilder::ProfileInterpolationType interpolationType)
void	SetMasterUnit (NXOpen::Mechatronics::CamProfileBuilder::MasterValueUnit masterUnit)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetSegmentTable (NXOpen::Mechatronics::CamProfile *segmentTableObject)
void	SetSlaveUnit (NXOpen::Mechatronics::CamProfileBuilder::SlaveValueUnit slaveUnit)
NXOpen::Expression *	SlaveMaximum ()
NXOpen::Expression *	SlaveMinimum ()
NXOpen::Mechatronics::CamProfileBuilder::SlaveValueUnit	SlaveUnit ()
void	SwitchSegmentTable (NXOpen::Mechatronics::CamProfile *segmentTableObject)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CamProfileBuilderBuilder

详细描述

凸轮轮廓构建器

表示一个 NXOpen::Mechatronics::CamProfile 构建器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::CamProfileCollection::CreateCamProfileBuilder

于 NX9.0.0 中创建。

成员枚举类型说明

◆ MasterValueUnit

enum NXOpen::Mechatronics::CamProfileBuilder::MasterValueUnit

主动值单位表示主动关节的类型。

枚举值
MasterValueUnitLinear	直线
MasterValueUnitRotary	旋转
MasterValueUnitTime	时间

◆ ProfileCyclicType

enum NXOpen::Mechatronics::CamProfileBuilder::ProfileCyclicType

指示应采用的循环类型。凸轮轮廓类型可在非循环、循环和相对循环之间切换。

枚举值
ProfileCyclicTypeRelativeCyclic	相对循环凸轮轮廓的起始点和结束点的从动轴值不必相等。
ProfileCyclicTypeCyclic	循环凸轮轮廓在主动轴范围的起点和终点处，从动轴值、斜率和曲线必须相同。
ProfileCyclicTypeNonCyclic	非循环凸轮轮廓仅在定义的主动轴范围内有效。超出此范围将导致错误。

◆ ProfileInterpolationType

enum NXOpen::Mechatronics::CamProfileBuilder::ProfileInterpolationType

插值类型

枚举值
ProfileInterpolationTypeCubicSpline	三次样条
ProfileInterpolationTypeLinear	线性
ProfileInterpolationTypeBezierSpline	贝塞尔样条

◆ SlaveValueUnit

enum NXOpen::Mechatronics::CamProfileBuilder::SlaveValueUnit

从动值单位表示从动关节的类型。

枚举值
SlaveValueUnitLinearPosition	直线位置
SlaveValueUnitRotaryPosition	旋转位置
SlaveValueUnitLinearSpeed	直线速度
SlaveValueUnitRotarySpeed	旋转速度

成员函数说明

◆ AddElement() [1/2]

void NXOpen::Mechatronics::CamProfileBuilder::AddElement	(	NXOpen::NXObject *	part,
		const NXOpen::Mechatronics::CamProfileBuilder::Element &	element )

向构建器添加元素。
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

part	part
element	element

◆ AddElement() [2/2]

void NXOpen::Mechatronics::CamProfileBuilder::AddElement	(	NXOpen::NXObject *	part,
		const NXOpen::Mechatronics::CamProfileBuilder::Element &	element,
		const std::vector< NXOpen::Point2d > &	interPoints )

使用 JA_UGMATH_point2d 向构建器添加贝塞尔元素。
创建于 NX1926.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

part	part
element	element
interPoints	interpoints

◆ AskElementByIndex()

NXOpen::Mechatronics::CamProfileBuilder::Element NXOpen::Mechatronics::CamProfileBuilder::AskElementByIndex ( int index )

按索引查询段元素。
于 NX10.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

index 索引

◆ AskElementsLength()

int NXOpen::Mechatronics::CamProfileBuilder::AskElementsLength ( )

查询段长度。
于 NX10.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ CheckingG2Continuity()

bool NXOpen::Mechatronics::CamProfileBuilder::CheckingG2Continuity ( )

返回凸轮轮廓是否应检查 G2 连续性的指示器
创建于 NX10.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

◆ ClearElements()

void NXOpen::Mechatronics::CamProfileBuilder::ClearElements ( )

清除元素。
于 NX9.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）

◆ CyclicType()

NXOpen::Mechatronics::CamProfileBuilder::ProfileCyclicType NXOpen::Mechatronics::CamProfileBuilder::CyclicType ( )

返回凸轮轮廓的循环类型
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

◆ EditElement()

void NXOpen::Mechatronics::CamProfileBuilder::EditElement	(	int	index,
		NXOpen::NXObject *	part,
		const NXOpen::Mechatronics::CamProfileBuilder::Element &	element )

编辑构建器的特定元素。
于 NX9.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

index	元素索引
part	部件
element	元素

◆ FindElementIndex()

int NXOpen::Mechatronics::CamProfileBuilder::FindElementIndex ( const NXOpen::Mechatronics::CamProfileBuilder::Element & element )

查找元素索引。
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

element element

◆ InterpolationType()

NXOpen::Mechatronics::CamProfileBuilder::ProfileInterpolationType NXOpen::Mechatronics::CamProfileBuilder::InterpolationType ( )

返回凸轮轮廓的插值类型
创建于 NX1926.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

◆ MasterMaximum()

NXOpen::Expression * NXOpen::Mechatronics::CamProfileBuilder::MasterMaximum ( )

返回最大主动值
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

◆ MasterMinimum()

NXOpen::Expression * NXOpen::Mechatronics::CamProfileBuilder::MasterMinimum ( )

获取主值最小值
创建于NX9.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ MasterUnit()

NXOpen::Mechatronics::CamProfileBuilder::MasterValueUnit NXOpen::Mechatronics::CamProfileBuilder::MasterUnit ( )

返回主动关节类型
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

◆ Name()

NXString NXOpen::Mechatronics::CamProfileBuilder::Name ( )

获取凸轮轮廓名称
创建于NX9.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

◆ RemoveElementByIndex()

void NXOpen::Mechatronics::CamProfileBuilder::RemoveElementByIndex ( int index )

按索引移除元素。
于 NX9.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

index 索引

◆ SetCheckingG2Continuity()

void NXOpen::Mechatronics::CamProfileBuilder::SetCheckingG2Continuity ( bool checking )

设置凸轮轮廓是否应检查 G2 连续性的指示器
创建于 NX10.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

checking checking

◆ SetCyclicType()

void NXOpen::Mechatronics::CamProfileBuilder::SetCyclicType ( NXOpen::Mechatronics::CamProfileBuilder::ProfileCyclicType cyclicType )

设置凸轮轮廓的循环类型
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

cyclicType cyclictype

◆ SetInterpolationType()

void NXOpen::Mechatronics::CamProfileBuilder::SetInterpolationType ( NXOpen::Mechatronics::CamProfileBuilder::ProfileInterpolationType interpolationType )

设置凸轮轮廓的插值类型
创建于 NX1926.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

interpolationType interpolationtype

◆ SetMasterUnit()

void NXOpen::Mechatronics::CamProfileBuilder::SetMasterUnit ( NXOpen::Mechatronics::CamProfileBuilder::MasterValueUnit masterUnit )

设置主动关节类型
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

masterUnit masterunit

◆ SetName() [1/2]

void NXOpen::Mechatronics::CamProfileBuilder::SetName ( const char * name )

设置凸轮轮廓名称
创建于NX9.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Mechatronics::CamProfileBuilder::SetName ( const NXString & name )

设置凸轮轮廓名称
创建于NX9.0.0。

许可证要求：nx_mcd_core ("Mechatronics Concept Designer")

参数

name 名称

◆ SetSegmentTable()

void NXOpen::Mechatronics::CamProfileBuilder::SetSegmentTable ( NXOpen::Mechatronics::CamProfile * segmentTableObject )

设置段表。
于 NX9.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

segmentTableObject 段表对象

◆ SetSlaveUnit()

void NXOpen::Mechatronics::CamProfileBuilder::SetSlaveUnit ( NXOpen::Mechatronics::CamProfileBuilder::SlaveValueUnit slaveUnit )

设置从动关节或从动控制器类型
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

slaveUnit slaveunit

◆ SlaveMaximum()

NXOpen::Expression * NXOpen::Mechatronics::CamProfileBuilder::SlaveMaximum ( )

返回最大从动值。
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

◆ SlaveMinimum()

NXOpen::Expression * NXOpen::Mechatronics::CamProfileBuilder::SlaveMinimum ( )

返回最小从动值
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

◆ SlaveUnit()

NXOpen::Mechatronics::CamProfileBuilder::SlaveValueUnit NXOpen::Mechatronics::CamProfileBuilder::SlaveUnit ( )

返回从动关节或从动控制器类型
创建于 NX9.0.0。

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

◆ SwitchSegmentTable()

void NXOpen::Mechatronics::CamProfileBuilder::SwitchSegmentTable ( NXOpen::Mechatronics::CamProfile * segmentTableObject )

切换段表对象。
于 NX12.0.0 中创建。

许可要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

segmentTableObject 段表对象
