表示 NXOpen::Mechatronics::PneumaticValve 构造器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::PneumaticValveCollection::CreatePneumaticValveBuilder

创建于 NX11.0.0.
更多...

#include <Mechatronics_PneumaticValveBuilder.hxx>

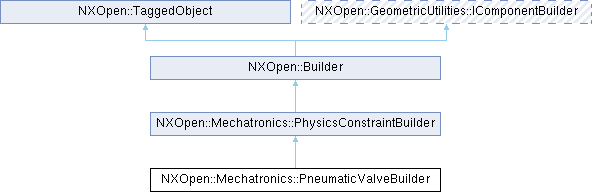

类 NXOpen::Mechatronics::PneumaticValveBuilder 继承关系图:

Public 类型
enum	OutputValveType { OutputValveTypeThreeWay , OutputValveTypeFourWay }
	阀类型。更多...

Public 成员函数
NXOpen::Expression *	ControlInput ()
	初始控制输入。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Mechatronics::SelectPneumaticCylinderList *	Cylinders ()
	气缸。可以是 PneumaticCylinder 类型。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	ExhaustPressure ()
	初始排气压力。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	NominalFlow ()
	初始公称流量。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	NominalPressure ()
	初始公称压力。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
void	SetCylinders (const std::vector< NXOpen::Mechatronics::PneumaticCylinder * > &cylinders)
	气缸。设置气缸数组。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
void	SetValveType (NXOpen::Mechatronics::PneumaticValveBuilder::OutputValveType valveType)
	阀类型。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	SupplyPressure ()
	初始供气压力。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Mechatronics::PneumaticValveBuilder::OutputValveType	ValveType ()
	阀类型。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
Public 成员函数继承自 NXOpen::Mechatronics::PhysicsConstraintBuilder
NXString	Name ()
void	SetName (const char *name)
void	SetName (const NXString &name)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_PneumaticValveBuilderBuilder

详细描述

表示 NXOpen::Mechatronics::PneumaticValve 构造器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::PneumaticValveCollection::CreatePneumaticValveBuilder

创建于 NX11.0.0.

气动阀构建器

成员枚举类型说明

◆ OutputValveType

enum NXOpen::Mechatronics::PneumaticValveBuilder::OutputValveType

阀类型。

枚举值
OutputValveTypeThreeWay	2位3通阀
OutputValveTypeFourWay	2位4通阀

成员函数说明

◆ ControlInput()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticValveBuilder::ControlInput ( )

初始控制输入。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

获取

◆ Cylinders()

NXOpen::Mechatronics::SelectPneumaticCylinderList * NXOpen::Mechatronics::PneumaticValveBuilder::Cylinders ( )

气缸。可以是 PneumaticCylinder 类型。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

获取

◆ ExhaustPressure()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticValveBuilder::ExhaustPressure ( )

初始排气压力。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

获取

◆ NominalFlow()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticValveBuilder::NominalFlow ( )

初始公称流量。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

获取

◆ NominalPressure()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticValveBuilder::NominalPressure ( )

初始公称压力。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

获取

◆ SetCylinders()

void NXOpen::Mechatronics::PneumaticValveBuilder::SetCylinders ( const std::vector< NXOpen::Mechatronics::PneumaticCylinder * > & cylinders )

气缸。设置气缸数组。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

参数

cylinders 输入几何体

◆ SetValveType()

void NXOpen::Mechatronics::PneumaticValveBuilder::SetValveType ( NXOpen::Mechatronics::PneumaticValveBuilder::OutputValveType valveType )

阀类型。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

设置

参数

valveType 阀类型

◆ SupplyPressure()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticValveBuilder::SupplyPressure ( )

初始供气压力。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

获取

◆ ValveType()

NXOpen::Mechatronics::PneumaticValveBuilder::OutputValveType NXOpen::Mechatronics::PneumaticValveBuilder::ValveType ( )
