NXOpen::PartImporter类 参考

部件导入器 更多...

#include <PartImporter.hxx>

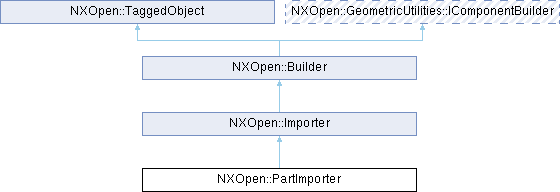

类 NXOpen::PartImporter 继承关系图:

Public 类型
enum	DestinationCoordinateSystemSpecificationType { DestinationCoordinateSystemSpecificationTypeWork , DestinationCoordinateSystemSpecificationTypeSpecified }
enum	LayerOptionType { LayerOptionTypeWork , LayerOptionTypeOriginal }

Public 成员函数
bool	CreateNamedGroup ()
NXOpen::NXMatrix *	DestinationCoordinateSystem ()
NXOpen::PartImporter::DestinationCoordinateSystemSpecificationType	DestinationCoordinateSystemSpecification ()
NXOpen::Point3d	DestinationPoint ()
bool	ImportCamObjects ()
bool	ImportViews ()
NXOpen::PartImporter::LayerOptionType	LayerOption ()
double	Scale ()
void	SetCreateNamedGroup (bool createNamedGroup)
void	SetDestinationCoordinateSystem (NXOpen::NXMatrix *destinationCoordinateSystem)
void	SetDestinationCoordinateSystemSpecification (NXOpen::PartImporter::DestinationCoordinateSystemSpecificationType destinationCoordinateSystemSpecification)
void	SetDestinationPoint (const NXOpen::Point3d &destinationPoint)
void	SetImportCamObjects (bool importCamObjects)
void	SetImportViews (bool importViews)
void	SetLayerOption (NXOpen::PartImporter::LayerOptionType layerOption)
void	SetScale (double scale)
void	SetSpecifiedCoordinateSystem (NXOpen::CoordinateSystem *specifiedCoordinateSystem)
void	SetSpecifiedCoordinateSystem (NXOpen::CoordinateSystem *specifiedCoordinateSystem, bool deleteSpecifiedCoordinateSystem)
Public 成员函数 继承自 NXOpen::Importer
NXString	FileName ()
void	SetFileName (const char *fileName)
void	SetFileName (const NXString &fileName)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_PartImporterBuilder

详细描述

部件导入器

用于将部件导入工作部件。可导入NX部件或外部部件， 例如I-DEAS、CATIA或Teamcenter Visualization部件。若启用属性NXOpen::PartImporter::CreateNamedGroup， 将为导入部件的内容创建一个命名组。在NXOpen::PartImporter 上执行Builder::Commit 后， 可通过Builder::GetCommittedObjects 方法返回的对象数组访问导入时创建的命名组。
使用ImportManager::CreatePartImporter 获取此类实例。

创建于NX5.0.0。

成员枚举类型说明

DestinationCoordinateSystemSpecificationType

enum NXOpen::PartImporter::DestinationCoordinateSystemSpecificationType

指定目标坐标系类型。
创建于NX5.0.0。

枚举值
DestinationCoordinateSystemSpecificationTypeWork	使用工作坐标系。
DestinationCoordinateSystemSpecificationTypeSpecified	使用指定坐标系。

LayerOptionType

enum NXOpen::PartImporter::LayerOptionType

指定部件导入的目标图层。
创建于NX5.0.0。

枚举值
LayerOptionTypeWork	将部件导入工作图层。
LayerOptionTypeOriginal	将部件导入原图层。

成员函数说明

CreateNamedGroup()

bool NXOpen::PartImporter::CreateNamedGroup

(

)

获取是否创建命名组的标志。返回true表示启用该标志。
创建于NX5.0.0。

许可要求: 无

DestinationCoordinateSystem()

NXOpen::NXMatrix * NXOpen::PartImporter::DestinationCoordinateSystem

(

)

获取目标坐标系。
创建于NX5.0.0。

许可要求：无

DestinationCoordinateSystemSpecification()

NXOpen::PartImporter::DestinationCoordinateSystemSpecificationType NXOpen::PartImporter::DestinationCoordinateSystemSpecification

(

)

获取目标坐标系指定方式。
创建于NX5.0.0。

许可要求：无

DestinationPoint()

NXOpen::Point3d NXOpen::PartImporter::DestinationPoint

(

)

获取目标点。
创建于NX5.0.0。

许可要求：无

ImportCamObjects()

bool NXOpen::PartImporter::ImportCamObjects

(

)

获取"导入CAM对象"标志。返回true表示该标志已开启。
创建于NX5.0.0。

许可要求：无

ImportViews()

bool NXOpen::PartImporter::ImportViews

(

)

获取"导入视图"标志。返回true表示该标志已开启。
创建于NX5.0.0。

许可要求：无

LayerOption()

NXOpen::PartImporter::LayerOptionType NXOpen::PartImporter::LayerOption

(

)

获取图层选项。
创建于NX5.0.0。

许可要求：无

Scale()

double NXOpen::PartImporter::Scale

(

)

获取缩放比例。
创建于NX5.0.0。

许可要求: 无

SetCreateNamedGroup()

void NXOpen::PartImporter::SetCreateNamedGroup

(

bool

createNamedGroup

)

设置是否创建命名组的标志。设为true表示启用该标志。
创建于NX5.0.0。

许可要求: 无

参数

createNamedGroup

是否创建命名组

SetDestinationCoordinateSystem()

void NXOpen::PartImporter::SetDestinationCoordinateSystem

(

NXOpen::NXMatrix *

destinationCoordinateSystem

)

设置目标坐标系。
创建于NX5.0.0。

许可要求：无

参数

destinationCoordinateSystem

目标坐标系

SetDestinationCoordinateSystemSpecification()

void NXOpen::PartImporter::SetDestinationCoordinateSystemSpecification

(

NXOpen::PartImporter::DestinationCoordinateSystemSpecificationType

destinationCoordinateSystemSpecification

)

设置目标坐标系指定方式。
创建于NX5.0.0。

许可要求：无

参数

destinationCoordinateSystemSpecification

目标坐标系指定方式

SetDestinationPoint()

void NXOpen::PartImporter::SetDestinationPoint

(

const NXOpen::Point3d &

destinationPoint

)

设置目标点。
创建于NX5.0.0。

许可要求：无

参数

destinationPoint

目标点

SetImportCamObjects()

void NXOpen::PartImporter::SetImportCamObjects

(

bool

importCamObjects

)

设置"导入CAM对象"标志。设为true表示开启该标志。
创建于NX5.0.0。

许可要求：无

参数

importCamObjects

导入CAM对象标志

SetImportViews()

void NXOpen::PartImporter::SetImportViews

(

bool

importViews

)

设置"导入视图"标志。设为true表示开启该标志。
创建于NX5.0.0。

许可要求：无

参数

importViews

导入视图标志

SetLayerOption()

void NXOpen::PartImporter::SetLayerOption

(

NXOpen::PartImporter::LayerOptionType

layerOption

)

设置图层选项。
创建于NX5.0.0。

许可要求：无

参数

layerOption

图层选项

SetScale()

void NXOpen::PartImporter::SetScale

(

double

scale

)

设置缩放比例。
创建于NX5.0.0。

许可要求: 无

参数

scale

缩放比例

SetSpecifiedCoordinateSystem() [1/2]

void NXOpen::PartImporter::SetSpecifiedCoordinateSystem

(

NXOpen::CoordinateSystem *

specifiedCoordinateSystem

)

设置指定坐标系。设置目标坐标系后，该指定坐标系将被删除
创建于NX8.0.0。

许可要求：无

参数

specifiedCoordinateSystem

指定坐标系

SetSpecifiedCoordinateSystem() [2/2]

void NXOpen::PartImporter::SetSpecifiedCoordinateSystem	(	NXOpen::CoordinateSystem *	specifiedCoordinateSystem,
		bool	deleteSpecifiedCoordinateSystem )

设置指定坐标系。此方法提供是否删除指定坐标系的选项。若不标记删除，则由用户负责删除该指定坐标系。
创建于NX8.0.1。

许可要求：无

参数

specifiedCoordinateSystem	指定坐标系
deleteSpecifiedCoordinateSystem	若为true，指定坐标系将被删除。
