键槽构建器更多...

#include <Die_KeywayBuilder.hxx>

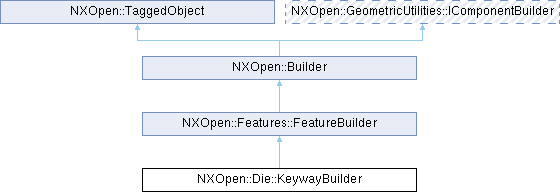

类 NXOpen::Die::KeywayBuilder 继承关系图:

Public 类型
enum	LocationType { LocationTypePositiveX , LocationTypeNegativeX , LocationTypePositiveY , LocationTypeNegativeY }
enum	Types { TypesRectangular , TypesCircular }

Public 成员函数
double	AngleTolerance ()
NXOpen::Section *	BaseFlange ()
NXOpen::Die::DiePlaneBuilder *	BaseOrientation ()
bool	CreateWithPad ()
NXOpen::Expression *	DeckThickness ()
NXOpen::SelectCartesianCoordinateSystem *	DieCenterlineCoordinateSystem ()
double	DistanceTolerance ()
NXOpen::Section *	InteriorProfile ()
NXOpen::Die::KeywayBuilder::LocationType	Location ()
NXOpen::Expression *	MinimumRibHeight ()
NXOpen::Expression *	Offset ()
NXOpen::Die::DieAttributesBuilder *	PadAttributes ()
NXOpen::Expression *	PadHeight ()
NXOpen::Expression *	PadWidth ()
NXOpen::Expression *	PlacementOffset ()
NXOpen::Expression *	RunoffDepth ()
NXOpen::Expression *	RunoffLength ()
NXOpen::Expression *	RunoffRadius ()
NXOpen::Expression *	RunoffWidth ()
void	SetAngleTolerance (double angleTolerance)
void	SetCreateWithPad (bool createWithPad)
void	SetDistanceTolerance (double distanceTolerance)
void	SetLocation (NXOpen::Die::KeywayBuilder::LocationType location)
void	SetType (NXOpen::Die::KeywayBuilder::Types type)
NXOpen::SelectNXObject *	SheetMetal ()
NXOpen::Die::DieAttributesBuilder *	SlotAttributes ()
NXOpen::Expression *	SlotDepth ()
NXOpen::Expression *	SlotLength ()
NXOpen::Expression *	SlotWidth ()
NXOpen::SelectNXObject *	Target ()
NXOpen::Die::KeywayBuilder::Types	Type ()
Public 成员函数继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_KeywayBuilderBuilder

详细描述

键槽构建器

        表示一个 @link NXOpen::Die::KeywayBuilder NXOpen::Die::KeywayBuilder@endlink  构建器
         <br> 要创建此类的新实例，请使用 @link NXOpen::Die::DieCollection::Keyway  NXOpen::Die::DieCollection::Keyway @endlink  <br>
    默认值。
    <list type="table">
    <listheader><term>
    属性</term>  <description>
    值</description> </listheader>
    <item><term>
    AngleTolerance </term> <description>
    0.5 </description> </item>
    <item><term>
    CreateWithPad </term> <description>
    1 </description> </item>
    <item><term>
    DeckThickness.Value </term> <description>
    0（毫米制零件），0（英寸制零件）</description> </item>
    <item><term>
    DistanceTolerance </term> <description>
    0.0254（毫米制零件），0.001（英寸制零件）</description> </item>
    <item><term>
    Location </term> <description>
    PositiveX </description> </item>
    <item><term>
    MinimumRibHeight.Value </term> <description>
    200（毫米制零件），8（英寸制零件）</description> </item>
    <item><term>
    Offset.Value </term> <description>
    0（毫米制零件），0（英寸制零件）</description> </item>
    <item><term>
    PadHeight.Value </term> <description>
    65（毫米制零件），2.6（英寸制零件）</description> </item>
    <item><term>
    PadWidth.Value </term> <description>
    60（毫米制零件），2.4（英寸制零件）</description> </item>
    <item><term>
    PlacementOffset.Value </term> <description>
    0（毫米制零件），0（英寸制零件）</description> </item>
    <item><term>
    RunoffDepth.Value </term> <description>
    40（毫米制零件），1.6（英寸制零件）</description> </item>
    <item><term>
    RunoffLength.Value </term> <description>
    60（毫米制零件），2.4（英寸制零件）</description> </item>
    <item><term>
    RunoffRadius.Value </term> <description>
    30（毫米制零件），1.2（英寸制零件）</description> </item>
    <item><term>
    RunoffWidth.Value </term> <description>
    16（毫米制零件），0.625（英寸制零件）</description> </item>
    <item><term>
    SlotDepth.Value </term> <description>
    20（毫米制零件），0.8（英寸制零件）</description> </item>
    <item><term>
    SlotLength.Value </term> <description>
    100（毫米制零件），4（英寸制零件）</description> </item>
    <item><term>
    SlotWidth.Value </term> <description>
    25（毫米制零件），1（英寸制零件）</description> </item>
    </list>

在 NX6.0.0 中创建。

成员枚举类型说明

◆ LocationType

enum NXOpen::Die::KeywayBuilder::LocationType

键槽相对于模具中心线坐标系的位置方向

枚举值
LocationTypePositiveX	相对于坐标系中心的 +X 方向
LocationTypeNegativeX	相对于坐标系中心的 -X 方向
LocationTypePositiveY	相对于坐标系中心的 +Y 方向
LocationTypeNegativeY	相对于坐标系中心的 -Y 方向

◆ Types

enum NXOpen::Die::KeywayBuilder::Types

键槽 runoff 类型

枚举值
TypesRectangular	刀具 runoff 垂直于槽
TypesCircular	刀具 runoff 通过在槽末端的 plunge 切削创建

成员函数说明

◆ AngleTolerance()

double NXOpen::Die::KeywayBuilder::AngleTolerance ( )

返回角度公差
创建于 NX6.0.0。

许可证要求：无

◆ BaseFlange()

NXOpen::Section * NXOpen::Die::KeywayBuilder::BaseFlange ( )

返回表示基础法兰的闭合回路截面
在 NX6.0.0 中创建。

许可要求：无

◆ BaseOrientation()

NXOpen::Die::DiePlaneBuilder * NXOpen::Die::KeywayBuilder::BaseOrientation ( )

返回键槽垫的底部定向平面
在 NX6.0.0 中创建。

许可要求：无

◆ CreateWithPad()

bool NXOpen::Die::KeywayBuilder::CreateWithPad ( )

返回用于决定键槽是否应创建垫块的值（true 或 false）
创建于 NX6.0.0。

许可证要求：无

◆ DeckThickness()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::DeckThickness ( )

返回台面厚度的表达式
在 NX6.0.0 中创建。

许可要求：无

◆ DieCenterlineCoordinateSystem()

NXOpen::SelectCartesianCoordinateSystem * NXOpen::Die::KeywayBuilder::DieCenterlineCoordinateSystem ( )

返回用于定向键槽的模具中心线坐标系
在 NX6.0.0 中创建。

许可要求：无

◆ DistanceTolerance()

double NXOpen::Die::KeywayBuilder::DistanceTolerance ( )

返回距离公差
创建于 NX6.0.0。

许可证要求：无

◆ InteriorProfile()

NXOpen::Section * NXOpen::Die::KeywayBuilder::InteriorProfile ( )

返回表示铸件内部轮廓的闭合回路截面
在 NX6.0.0 中创建。

许可要求：无

◆ Location()

NXOpen::Die::KeywayBuilder::LocationType NXOpen::Die::KeywayBuilder::Location ( )

返回键槽的位置
在 NX6.0.0 中创建。

许可要求：无

◆ MinimumRibHeight()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::MinimumRibHeight ( )

返回最小筋高的表达式
创建于 NX6.0.0。

许可证要求：无

◆ Offset()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::Offset ( )

返回键槽垂直于槽方向的偏移量
在 NX6.0.0 中创建。

许可要求：无

◆ PadAttributes()

NXOpen::Die::DieAttributesBuilder * NXOpen::Die::KeywayBuilder::PadAttributes ( )

返回垫块属性
创建于 NX6.0.0。

许可证要求：无

◆ PadHeight()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::PadHeight ( )

返回垫块高度的表达式
创建于 NX6.0.0。

许可证要求：无

◆ PadWidth()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::PadWidth ( )

返回垫块宽度的表达式
创建于 NX6.0.0。

许可证要求：无

◆ PlacementOffset()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::PlacementOffset ( )

返回基础定向的偏移量
在 NX6.0.0 中创建。

许可要求：无

◆ RunoffDepth()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::RunoffDepth ( )

返回溢流深度的表达式
创建于 NX6.0.0。

许可证要求：无

◆ RunoffLength()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::RunoffLength ( )

返回溢流长度的表达式
创建于 NX6.0.0。

许可证要求：无

◆ RunoffRadius()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::RunoffRadius ( )

返回溢流半径的表达式
创建于 NX6.0.0。

许可证要求：无

◆ RunoffWidth()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::RunoffWidth ( )

返回溢流宽度的表达式
创建于 NX6.0.0。

许可证要求：无

◆ SetAngleTolerance()

void NXOpen::Die::KeywayBuilder::SetAngleTolerance ( double angleTolerance )

设置角度公差
创建于 NX6.0.0。

许可证要求：ug_die_design（"冲模设计"）

参数

angleTolerance angletolerance

◆ SetCreateWithPad()

void NXOpen::Die::KeywayBuilder::SetCreateWithPad ( bool createWithPad )

设置用于决定键槽是否应创建垫块的值（true 或 false）
创建于 NX6.0.0。

许可证要求：ug_die_design（"冲模设计"）

参数

createWithPad createwithpad

◆ SetDistanceTolerance()

void NXOpen::Die::KeywayBuilder::SetDistanceTolerance ( double distanceTolerance )

设置距离公差
创建于 NX6.0.0。

许可证要求：ug_die_design（"冲模设计"）

参数

distanceTolerance distancetolerance

◆ SetLocation()

void NXOpen::Die::KeywayBuilder::SetLocation ( NXOpen::Die::KeywayBuilder::LocationType location )

设置键槽的位置
在 NX6.0.0 中创建。

许可要求：ug_die_design ("Die Design")

参数

location 位置

◆ SetType()

void NXOpen::Die::KeywayBuilder::SetType ( NXOpen::Die::KeywayBuilder::Types type )

设置键槽引出的类型
创建于 NX6.0.0。

许可证要求：ug_die_design ("冲模设计")

参数

type 类型

◆ SheetMetal()

NXOpen::SelectNXObject * NXOpen::Die::KeywayBuilder::SheetMetal ( )

返回正在由铸件成型的钣金。用于测量高度。
在 NX6.0.0 中创建。

许可要求：无

◆ SlotAttributes()

NXOpen::Die::DieAttributesBuilder * NXOpen::Die::KeywayBuilder::SlotAttributes ( )

返回槽属性
创建于 NX6.0.0。

许可证要求：无

◆ SlotDepth()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::SlotDepth ( )

返回槽深度的表达式
创建于 NX6.0.0。

许可证要求：无

◆ SlotLength()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::SlotLength ( )

返回槽长度的表达式
在 NX6.0.0 中创建。

许可要求：无

◆ SlotWidth()

NXOpen::Expression * NXOpen::Die::KeywayBuilder::SlotWidth ( )

返回槽宽度的表达式
在 NX6.0.0 中创建。

许可要求：无

◆ Target()

NXOpen::SelectNXObject * NXOpen::Die::KeywayBuilder::Target ( )

返回键槽将合并到的目标实体
在 NX6.0.0 中创建。

许可要求：无

◆ Type()

NXOpen::Die::KeywayBuilder::Types NXOpen::Die::KeywayBuilder::Type ( )

返回键槽溢流的类型
创建于 NX6.0.0。

许可证要求：无
