壳体构建器更多...

#include <Implicit_ShellBuilder.hxx>

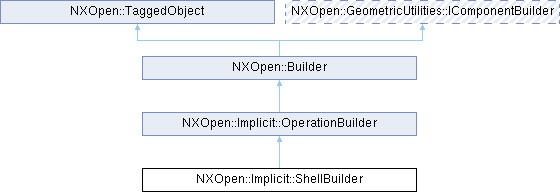

类 NXOpen::Implicit::ShellBuilder 继承关系图:

Public 类型
enum	Type { TypeClosed , TypeOpen }

Public 成员函数
NXOpen::ExpressionCollectorSetList *	AlternateThicknessList ()
NXOpen::ScCollector *	BodyToOffset ()
bool	DefaultThicknessDirectionReversed ()
NXOpen::ScCollector *	FacesToOpen ()
void	SetDefaultThicknessDirectionReversed (bool reverseDirection)
void	SetTypeOfShell (NXOpen::Implicit::ShellBuilder::Type shellType)
NXOpen::Expression *	Thickness ()
NXOpen::Implicit::ShellBuilder::Type	TypeOfShell ()
Public 成员函数继承自 NXOpen::Implicit::OperationBuilder
bool	DisplayVoxel ()
	NX_DEPRECATED ("在NX1980.0.0中过时。请改用NXOpen::Implicit::OperationBuilder::VoxelSizePercent。") bool UpdateDefaultVoxelSizeBasedOnFirstOperation()
	NX_DEPRECATED ("在NX1980.0.0中过时。请改用NXOpen::Implicit::OperationBuilder::VoxelSizePercent。") void SetUpdateDefaultVoxelSizeBasedOnFirstOperation(bool updateVoxelSize)
void	SetDisplayVoxel (bool displayVoxelFlag)
void	SetSmoothness (double smoothness)
double	Smoothness ()
NXOpen::Expression *	VoxelSizeAbsolute ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ShellBuilderBuilder

详细描述

壳体构建器

表示Implicit.ShellBuilder。
它将在Implicit任务环境中对选定的体进行抽壳操作。
 <br> 要创建此类的新实例，请使用 @link NXOpen::Implicit::ImplicitOperationCollection::CreateShellBuilder1  NXOpen::Implicit::ImplicitOperationCollection::CreateShellBuilder1 @endlink  <br>

默认值。

属性	值
Thickness.Value	5.0（毫米单位零件），0.2（英寸单位零件）
TypeOfShell	Closed

于NX1953.0.0版本创建。

成员枚举类型说明

◆ Type

enum NXOpen::Implicit::ShellBuilder::Type

抽壳类型

枚举值
TypeClosed	创建闭合抽壳
TypeOpen	创建开放抽壳

成员函数说明

◆ AlternateThicknessList()

NXOpen::ExpressionCollectorSetList * NXOpen::Implicit::ShellBuilder::AlternateThicknessList ( )

返回备用厚度列表，用于为不同面提供不同厚度。
于NX1980.0.0版本创建。

许可证要求：无

◆ BodyToOffset()

NXOpen::ScCollector * NXOpen::Implicit::ShellBuilder::BodyToOffset ( )

返回要抽壳的体
于NX1980.0.0版本创建。

许可证要求：无

◆ DefaultThicknessDirectionReversed()

bool NXOpen::Implicit::ShellBuilder::DefaultThicknessDirectionReversed ( )

返回默认厚度方向是否反转
于NX1980.0.0版本创建。

许可证要求：无

◆ FacesToOpen()

NXOpen::ScCollector * NXOpen::Implicit::ShellBuilder::FacesToOpen ( )

返回抽壳开放区域的面
于NX1980.0.0版本创建。

许可证要求：无

◆ SetDefaultThicknessDirectionReversed()

void NXOpen::Implicit::ShellBuilder::SetDefaultThicknessDirectionReversed ( bool reverseDirection )

设置默认厚度方向是否反转
于NX1980.0.0版本创建。

许可证要求：nx_implicit (" NX Implicit Modeling")

参数

reverseDirection reversedirection

◆ SetTypeOfShell()

void NXOpen::Implicit::ShellBuilder::SetTypeOfShell ( NXOpen::Implicit::ShellBuilder::Type shellType )

设置抽壳类型，开放或闭合。
于NX1980.0.0版本创建。

许可证要求：nx_implicit (" NX Implicit Modeling")

参数

shellType shelltype

◆ Thickness()

NXOpen::Expression * NXOpen::Implicit::ShellBuilder::Thickness ( )

返回厚度 - 偏移距离
于NX1980.0.0版本创建。

许可证要求：无

◆ TypeOfShell()

NXOpen::Implicit::ShellBuilder::Type NXOpen::Implicit::ShellBuilder::TypeOfShell ( )

返回抽壳类型，开放或闭合。
于NX1980.0.0版本创建。

许可证要求：无
