路面构建器更多...

#include <Motion_RoadBuilder.hxx>

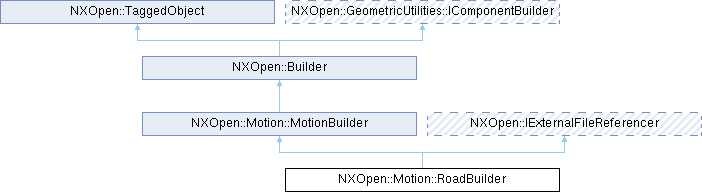

类 NXOpen::Motion::RoadBuilder 继承关系图:

Public 成员函数
NXOpen::Motion::MotionFunction *	BankAngleCurve ()
NXOpen::Motion::SelectFieldData *	BankAngleCurveProfile ()
NXOpen::NXColor *	Color ()
NXOpen::Motion::SegmentBuilder *	CreateSegmentBuilder ()
NXOpen::CoordinateSystem *	Csys ()
NXOpen::Motion::ParamOverrideState	CsysOvrCtrl ()
virtual NXOpen::ExternalFileReferenceAdapter *	EstablishReference (int referenceObjectId, NXOpen::ExternalFileReferenceAdapter::Type referenceType, const char *externalFileSpec)
virtual NXOpen::ExternalFileReferenceAdapter *	EstablishReference (int referenceObjectId, NXOpen::ExternalFileReferenceAdapter::Type referenceType, const NXString &externalFileSpec)
virtual NXString	GetExternalFileDefinitionKey (NXOpen::ExternalFileReferenceAdapter *adapter)
virtual NXOpen::ExternalFileReferenceAdapter *	GetExternalFileReferenceAdapter (int referenceObjectId)
NXOpen::Motion::SegmentBuilder *	GetSegmentBuilder (int segmentBuilderIndex)
NXOpen::Expression *	GridDensity ()
NXOpen::Expression *	Length ()
NXOpen::Motion::SelectLink *	Link ()
NXOpen::Motion::ParamOverrideState	LinkOvrCtrl ()
NXString	Name ()
NXOpen::Motion::RoadBuilder::PathDatatypeChoices	PathDatatype ()
NXOpen::Point *	ReferencePoint ()
NXOpen::Motion::ParamOverrideState	ReferencePointOvrCtrl ()
void	RemoveAllSegmentBuilders ()
void	RemoveSegmentBuilder (NXOpen::Motion::SegmentBuilder *segment)
NXOpen::Motion::Road *	RoadObject ()
NXOpen::Motion::RoadBuilder::TypeChoices	RoadType ()
NXOpen::Motion::SegmentBuilderList *	SegmentBuilderList ()
void	SetBankAngleCurve (NXOpen::Motion::MotionFunction *spline)
void	SetColor (NXOpen::NXColor *color)
void	SetCsys (NXOpen::CoordinateSystem *csys)
void	SetCsysOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
virtual void	SetExternalFileReferenceAdapter (int referenceObjectId, NXOpen::ExternalFileReferenceAdapter *adapter)
void	SetLinkOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetPathDatatype (NXOpen::Motion::RoadBuilder::PathDatatypeChoices pathdatatype)
void	SetReferencePoint (NXOpen::Point *referencePoint)
void	SetReferencePointOvrCtrl (NXOpen::Motion::ParamOverrideState overrideState)
void	SetRoadObject (NXOpen::Motion::Road *roadobject)
void	SetRoadType (NXOpen::Motion::RoadBuilder::TypeChoices roadtype)
void	SetShowVisualization (bool showVisualization)
void	SetSplineCurve (NXOpen::Motion::MotionFunction *spline)
void	SetSplineType (NXOpen::Motion::RoadBuilder::SplineDatatypeChoices splineType)
void	SetSurfaceDatatype (NXOpen::Motion::RoadBuilder::SurfaceDatatypeChoices surfacedatatype)
void	SetXCurve (NXOpen::Motion::MotionFunction *spline)
void	SetYCurve (NXOpen::Motion::MotionFunction *spline)
void	SetZCurve (NXOpen::Motion::MotionFunction *spline)
bool	ShowVisualization ()
NXOpen::Motion::MotionFunction *	SplineCurve ()
NXOpen::Motion::SelectFieldData *	SplineCurveProfile ()
NXOpen::Motion::RoadBuilder::SplineDatatypeChoices	SplineType ()
NXOpen::Motion::RoadBuilder::SurfaceDatatypeChoices	SurfaceDatatype ()
NXOpen::Motion::SelectFieldData *	SurfaceProfile ()
void	SwapSegment (NXOpen::Motion::SegmentBuilder firstSegment, NXOpen::Motion::SegmentBuilder secondSegment)
NXOpen::Expression *	Width ()
NXOpen::Motion::MotionFunction *	XCurve ()
NXOpen::Motion::SelectFieldData *	XCurveProfile ()
NXOpen::Expression *	XSegmentOriginCoord ()
NXOpen::Motion::MotionFunction *	YCurve ()
NXOpen::Motion::SelectFieldData *	YCurveProfile ()
NXOpen::Expression *	YSegmentOriginCoord ()
NXOpen::Motion::MotionFunction *	ZCurve ()
NXOpen::Motion::SelectFieldData *	ZCurveProfile ()
NXOpen::Expression *	ZSegmentOriginCoord ()
Public 成员函数继承自 NXOpen::Motion::MotionBuilder
double	DisplayScale ()
NXString	GroupName ()
NXOpen::Motion::MotionObject::GroupType	GroupType ()
void	SetDisplayScale (double displayScale)
void	SetGroupName (const char *groupName)
void	SetGroupName (const NXString &groupName)
void	SetGroupType (NXOpen::Motion::MotionObject::GroupType groupType)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_RoadBuilderBuilder

详细描述

路面构建器

表示 NXOpen::Motion::RoadBuilder
要创建此类的新实例，请使用 NXOpen::Motion::RoadCollection::CreateRoadBuilder

创建于NX11.0.0版本。

成员枚举类型说明

◆ PathDatatypeChoices

enum NXOpen::Motion::RoadBuilder::PathDatatypeChoices

路径数据的数据类型属性

枚举值
PathDatatypeChoicesSplineCurves	样条曲线
PathDatatypeChoicesSegments	分段
PathDatatypeChoicesFileImport	文件导入

◆ ReferenceObjectId

enum NXOpen::Motion::RoadBuilder::ReferenceObjectId

道路外部文件引用对象ID的枚举

枚举值
ReferenceObjectIdSurfaceFile	曲面文件
ReferenceObjectIdPathFile	路径文件

◆ SplineDatatypeChoices

enum NXOpen::Motion::RoadBuilder::SplineDatatypeChoices

样条数据的数据类型属性

枚举值
SplineDatatypeChoicesFunction	函数
SplineDatatypeChoicesProfile2D	2D轮廓

◆ SurfaceDatatypeChoices

enum NXOpen::Motion::RoadBuilder::SurfaceDatatypeChoices

曲面数据的数据类型属性

枚举值
SurfaceDatatypeChoicesSplineCurve	函数
SurfaceDatatypeChoicesSplineSurface	由3D轮廓定义的样条曲面
SurfaceDatatypeChoicesRsm1000	RSM1000格式
SurfaceDatatypeChoicesRsm1002	RSM1002格式
SurfaceDatatypeChoicesRsm2000	RSM2000格式
SurfaceDatatypeChoicesRsm3000	RSM3000格式
SurfaceDatatypeChoicesOpenCRG	OpenCRG格式
SurfaceDatatypeChoicesRoadDataFile	道路数据文件
SurfaceDatatypeChoicesProfile2D	2D轮廓

◆ TypeChoices

enum NXOpen::Motion::RoadBuilder::TypeChoices

道路的类型属性

枚举值
TypeChoicesSurface	曲面
TypeChoicesPath	路径

成员函数说明

◆ BankAngleCurve()

NXOpen::Motion::MotionFunction * NXOpen::Motion::RoadBuilder::BankAngleCurve ( )

获取路径类型道路对象的倾斜角样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ BankAngleCurveProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::RoadBuilder::BankAngleCurveProfile ( )

获取路径类型道路对象中由轮廓定义的倾斜角样条曲线
版本：NX12.0.0

许可要求：机构分析（"MECHANISMS"）

◆ Color()

NXOpen::NXColor * NXOpen::Motion::RoadBuilder::Color ( )

获取颜色
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ CreateSegmentBuilder()

NXOpen::Motion::SegmentBuilder * NXOpen::Motion::RoadBuilder::CreateSegmentBuilder ( )

为路径类型道路对象创建新的段构造器

返回: 段构造器对象
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ Csys()

NXOpen::CoordinateSystem * NXOpen::Motion::RoadBuilder::Csys ( )

获取可选运动体对象的坐标系
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ CsysOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::RoadBuilder::CsysOvrCtrl ( )

获取坐标系的覆盖状态仅用于引用实例
版本：NX1847.0.0

许可要求：无

◆ EstablishReference() [1/2]

virtual NXOpen::ExternalFileReferenceAdapter * NXOpen::Motion::RoadBuilder::EstablishReference	(	int	referenceObjectId,
		NXOpen::ExternalFileReferenceAdapter::Type	referenceType,
		const char *	externalFileSpec )

virtual

建立对给定文件规格的外部引用。

返回: 外部文件引用对象
创建于NX1847.0.0。

许可证要求：无

参数

referenceObjectId	若引用者有多个外部引用，用于此引用的唯一标识符
referenceType	要建立的引用类型
externalFileSpec	外部文件规格。

实现了 NXOpen::IExternalFileReferencer.

◆ EstablishReference() [2/2]

virtual NXOpen::ExternalFileReferenceAdapter * NXOpen::Motion::RoadBuilder::EstablishReference	(	int	referenceObjectId,
		NXOpen::ExternalFileReferenceAdapter::Type	referenceType,
		const NXString &	externalFileSpec )

virtual

建立与指定文件规格的外部引用。

返回: 外部文件引用对象
版本：NX1847.0.0

许可要求：无

参数

referenceObjectId	若引用对象存在多个外部引用，指定此引用的唯一标识符
referenceType	要建立的引用类型
externalFileSpec	外部文件规格

实现了 NXOpen::IExternalFileReferencer.

◆ GetExternalFileDefinitionKey()

virtual NXString NXOpen::Motion::RoadBuilder::GetExternalFileDefinitionKey ( NXOpen::ExternalFileReferenceAdapter * adapter )

virtual

获取外部文件适配器要使用的文件定义键
版本：NX1847.0.0

许可要求：无

参数

adapter 外部文件引用对象

实现了 NXOpen::IExternalFileReferencer.

◆ GetExternalFileReferenceAdapter()

virtual NXOpen::ExternalFileReferenceAdapter * NXOpen::Motion::RoadBuilder::GetExternalFileReferenceAdapter ( int referenceObjectId )

virtual

获取外部文件引用对象。若引用对象存在多个外部引用，使用referenceObjectId返回正确的外部文件适配器。

返回: 外部文件引用对象
版本：NX1847.0.0

许可要求：无

参数

referenceObjectId 当引用对象存在多个外部引用时，指定所需外部引用的唯一标识符

实现了 NXOpen::IExternalFileReferencer.

◆ GetSegmentBuilder()

NXOpen::Motion::SegmentBuilder * NXOpen::Motion::RoadBuilder::GetSegmentBuilder ( int segmentBuilderIndex )

从列表中获取指定的段构造器
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

segmentBuilderIndex 段构造器索引

◆ GridDensity()

NXOpen::Expression * NXOpen::Motion::RoadBuilder::GridDensity ( )

获取网格密度
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ Length()

NXOpen::Expression * NXOpen::Motion::RoadBuilder::Length ( )

获取长度
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ Link()

NXOpen::Motion::SelectLink * NXOpen::Motion::RoadBuilder::Link ( )

获取可选运动体对象
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ LinkOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::RoadBuilder::LinkOvrCtrl ( )

获取运动体的重载状态仅用于引用实例
版本：NX1847.0.0

许可要求：无

◆ Name()

NXString NXOpen::Motion::RoadBuilder::Name ( )

获取从运动对象中选中的道路对象的名称
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ PathDatatype()

NXOpen::Motion::RoadBuilder::PathDatatypeChoices NXOpen::Motion::RoadBuilder::PathDatatype ( )

获取道路对象的路径数据类型
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ ReferencePoint()

NXOpen::Point * NXOpen::Motion::RoadBuilder::ReferencePoint ( )

获取可选运动体对象的参考点
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ ReferencePointOvrCtrl()

NXOpen::Motion::ParamOverrideState NXOpen::Motion::RoadBuilder::ReferencePointOvrCtrl ( )

获取作用点的重载状态仅用于引用实例
版本：NX1847.0.0

许可要求：无

◆ RemoveAllSegmentBuilders()

void NXOpen::Motion::RoadBuilder::RemoveAllSegmentBuilders ( )

移除所有段
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ RemoveSegmentBuilder()

void NXOpen::Motion::RoadBuilder::RemoveSegmentBuilder ( NXOpen::Motion::SegmentBuilder * segment )

移除一个段
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

segment 段

◆ RoadObject()

NXOpen::Motion::Road * NXOpen::Motion::RoadBuilder::RoadObject ( )

获取从运动对象中选中的道路对象
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ RoadType()

NXOpen::Motion::RoadBuilder::TypeChoices NXOpen::Motion::RoadBuilder::RoadType ( )

获取道路类型
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ SegmentBuilderList()

NXOpen::Motion::SegmentBuilderList * NXOpen::Motion::RoadBuilder::SegmentBuilderList ( )

获取路径类型道路对象的段构造器列表
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ SetBankAngleCurve()

void NXOpen::Motion::RoadBuilder::SetBankAngleCurve ( NXOpen::Motion::MotionFunction * spline )

设置路径类型道路对象的倾斜角样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

spline 样条曲线

◆ SetColor()

void NXOpen::Motion::RoadBuilder::SetColor ( NXOpen::NXColor * color )

设置颜色
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

color 颜色

◆ SetCsys()

void NXOpen::Motion::RoadBuilder::SetCsys ( NXOpen::CoordinateSystem * csys )

设置可选运动体对象的坐标系
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

csys 坐标系

◆ SetCsysOvrCtrl()

void NXOpen::Motion::RoadBuilder::SetCsysOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置坐标系的覆盖状态仅用于引用实例
版本：NX1847.0.0

许可要求：机构分析（"MECHANISMS"）

参数

overrideState 覆盖状态

◆ SetExternalFileReferenceAdapter()

virtual void NXOpen::Motion::RoadBuilder::SetExternalFileReferenceAdapter	(	int	referenceObjectId,
		NXOpen::ExternalFileReferenceAdapter *	adapter )

virtual

设置外部文件引用对象。若引用对象存在多个外部引用，使用referenceObjectId设置正确的引用。
版本：NX1847.0.0

许可要求：无

参数

referenceObjectId	当引用对象存在多个外部引用时，指定所需外部引用的唯一标识符
adapter	外部文件引用对象

实现了 NXOpen::IExternalFileReferencer.

◆ SetLinkOvrCtrl()

void NXOpen::Motion::RoadBuilder::SetLinkOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置运动体的重载状态仅用于引用实例
版本：NX1847.0.0

许可要求：机构分析（"MECHANISMS"）

参数

overrideState 重载状态

◆ SetName() [1/2]

void NXOpen::Motion::RoadBuilder::SetName ( const char * name )

设置从运动对象中选中的道路对象的名称
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Motion::RoadBuilder::SetName ( const NXString & name )

设置从运动对象中选中的道路对象的名称
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

name 名称

◆ SetPathDatatype()

void NXOpen::Motion::RoadBuilder::SetPathDatatype ( NXOpen::Motion::RoadBuilder::PathDatatypeChoices pathdatatype )

设置道路对象的路径数据类型
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

pathdatatype 路径数据类型

◆ SetReferencePoint()

void NXOpen::Motion::RoadBuilder::SetReferencePoint ( NXOpen::Point * referencePoint )

设置可选运动体对象的参考点
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

referencePoint 参考点

◆ SetReferencePointOvrCtrl()

void NXOpen::Motion::RoadBuilder::SetReferencePointOvrCtrl ( NXOpen::Motion::ParamOverrideState overrideState )

设置作用点的重载状态仅用于引用实例
版本：NX1847.0.0

许可要求：机构分析（"MECHANISMS"）

参数

overrideState 重载状态

◆ SetRoadObject()

void NXOpen::Motion::RoadBuilder::SetRoadObject ( NXOpen::Motion::Road * roadobject )

设置从运动对象中选中的道路对象
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

roadobject 道路对象

◆ SetRoadType()

void NXOpen::Motion::RoadBuilder::SetRoadType ( NXOpen::Motion::RoadBuilder::TypeChoices roadtype )

设置道路类型
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

roadtype 道路类型

◆ SetShowVisualization()

void NXOpen::Motion::RoadBuilder::SetShowVisualization ( bool showVisualization )

设置可视化显示状态
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

showVisualization 可视化显示状态

◆ SetSplineCurve()

void NXOpen::Motion::RoadBuilder::SetSplineCurve ( NXOpen::Motion::MotionFunction * spline )

设置曲面类型道路对象的样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

spline 样条曲线

◆ SetSplineType()

void NXOpen::Motion::RoadBuilder::SetSplineType ( NXOpen::Motion::RoadBuilder::SplineDatatypeChoices splineType )

设置样条类型
版本：NX12.0.0

许可要求：机构分析（"MECHANISMS"）

参数

splineType 样条类型

◆ SetSurfaceDatatype()

void NXOpen::Motion::RoadBuilder::SetSurfaceDatatype ( NXOpen::Motion::RoadBuilder::SurfaceDatatypeChoices surfacedatatype )

设置道路对象的曲面数据类型
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

surfacedatatype 曲面数据类型

◆ SetXCurve()

void NXOpen::Motion::RoadBuilder::SetXCurve ( NXOpen::Motion::MotionFunction * spline )

设置路径类型道路对象的X向样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

spline 样条曲线

◆ SetYCurve()

void NXOpen::Motion::RoadBuilder::SetYCurve ( NXOpen::Motion::MotionFunction * spline )

设置路径类型道路对象的Y向样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

spline 样条曲线

◆ SetZCurve()

void NXOpen::Motion::RoadBuilder::SetZCurve ( NXOpen::Motion::MotionFunction * spline )

设置路径类型道路对象的Z样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

spline 样条曲线

◆ ShowVisualization()

bool NXOpen::Motion::RoadBuilder::ShowVisualization ( )

获取可视化显示状态
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ SplineCurve()

NXOpen::Motion::MotionFunction * NXOpen::Motion::RoadBuilder::SplineCurve ( )

获取曲面类型道路对象的样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ SplineCurveProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::RoadBuilder::SplineCurveProfile ( )

获取曲面类型道路对象的样条轮廓
版本：NX12.0.0

许可要求：机构分析（"MECHANISMS"）

◆ SplineType()

NXOpen::Motion::RoadBuilder::SplineDatatypeChoices NXOpen::Motion::RoadBuilder::SplineType ( )

获取样条类型
版本：NX12.0.0

许可要求：机构分析（"MECHANISMS"）

◆ SurfaceDatatype()

NXOpen::Motion::RoadBuilder::SurfaceDatatypeChoices NXOpen::Motion::RoadBuilder::SurfaceDatatype ( )

获取道路对象的曲面数据类型
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ SurfaceProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::RoadBuilder::SurfaceProfile ( )

获取曲面曲线的路径和文件名
版本：NX12.0.0

许可要求：机构分析（"MECHANISMS"）

◆ SwapSegment()

void NXOpen::Motion::RoadBuilder::SwapSegment	(	NXOpen::Motion::SegmentBuilder *	firstSegment,
		NXOpen::Motion::SegmentBuilder *	secondSegment )

交换两个段的位置
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

参数

firstSegment	第一个段
secondSegment	第二个段

◆ Width()

NXOpen::Expression * NXOpen::Motion::RoadBuilder::Width ( )

获取宽度
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ XCurve()

NXOpen::Motion::MotionFunction * NXOpen::Motion::RoadBuilder::XCurve ( )

获取路径类型道路对象的X向样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ XCurveProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::RoadBuilder::XCurveProfile ( )

获取路径类型道路对象中由轮廓定义的X向样条曲线
版本：NX12.0.0

许可要求：机构分析（"MECHANISMS"）

◆ XSegmentOriginCoord()

NXOpen::Expression * NXOpen::Motion::RoadBuilder::XSegmentOriginCoord ( )

获取路径类型道路对象的段X原点坐标
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ YCurve()

NXOpen::Motion::MotionFunction * NXOpen::Motion::RoadBuilder::YCurve ( )

获取路径类型道路对象的Y向样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ YCurveProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::RoadBuilder::YCurveProfile ( )

获取路径类型道路对象中由轮廓定义的Y向样条曲线
版本：NX12.0.0

许可要求：机构分析（"MECHANISMS"）

◆ YSegmentOriginCoord()

NXOpen::Expression * NXOpen::Motion::RoadBuilder::YSegmentOriginCoord ( )

获取路径类型道路对象的段Y原点坐标
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ ZCurve()

NXOpen::Motion::MotionFunction * NXOpen::Motion::RoadBuilder::ZCurve ( )

获取路径类型道路对象的Z向样条曲线
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

◆ ZCurveProfile()

NXOpen::Motion::SelectFieldData * NXOpen::Motion::RoadBuilder::ZCurveProfile ( )

获取路径类型道路对象中由轮廓定义的Z向样条曲线
版本：NX12.0.0

许可要求：机构分析（"MECHANISMS"）

◆ ZSegmentOriginCoord()

NXOpen::Expression * NXOpen::Motion::RoadBuilder::ZSegmentOriginCoord ( )

获取路径类型道路对象的段Z原点坐标
版本：NX11.0.0

许可要求：机构分析（"MECHANISMS"）

Public 类型
enum	PathDatatypeChoices { PathDatatypeChoicesSplineCurves , PathDatatypeChoicesSegments , PathDatatypeChoicesFileImport }
enum	ReferenceObjectId { ReferenceObjectIdSurfaceFile , ReferenceObjectIdPathFile }
enum	SplineDatatypeChoices { SplineDatatypeChoicesFunction , SplineDatatypeChoicesProfile2D }
enum	SurfaceDatatypeChoices { SurfaceDatatypeChoicesSplineCurve , SurfaceDatatypeChoicesSplineSurface , SurfaceDatatypeChoicesRsm1000 , SurfaceDatatypeChoicesRsm1002 , SurfaceDatatypeChoicesRsm2000 , SurfaceDatatypeChoicesRsm3000 , SurfaceDatatypeChoicesOpenCRG , SurfaceDatatypeChoicesRoadDataFile , SurfaceDatatypeChoicesProfile2D }
enum	TypeChoices { TypeChoicesSurface , TypeChoicesPath }

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ PathDatatypeChoices

◆ ReferenceObjectId

◆ SplineDatatypeChoices

◆ SurfaceDatatypeChoices

◆ TypeChoices

成员函数说明

◆ BankAngleCurve()

◆ BankAngleCurveProfile()

◆ Color()

◆ CreateSegmentBuilder()

◆ Csys()

◆ CsysOvrCtrl()

◆ EstablishReference() [1/2]

◆ EstablishReference() [2/2]

◆ GetExternalFileDefinitionKey()

◆ GetExternalFileReferenceAdapter()

◆ GetSegmentBuilder()

◆ GridDensity()

◆ Length()

◆ Link()

◆ LinkOvrCtrl()

◆ Name()

◆ PathDatatype()

◆ ReferencePoint()

◆ ReferencePointOvrCtrl()

◆ RemoveAllSegmentBuilders()

◆ RemoveSegmentBuilder()

◆ RoadObject()

◆ RoadType()

◆ SegmentBuilderList()

◆ SetBankAngleCurve()

◆ SetColor()

◆ SetCsys()

◆ SetCsysOvrCtrl()

◆ SetExternalFileReferenceAdapter()

◆ SetLinkOvrCtrl()

◆ SetName() [1/2]

◆ SetName() [2/2]

◆ SetPathDatatype()

◆ SetReferencePoint()

◆ SetReferencePointOvrCtrl()

◆ SetRoadObject()

◆ SetRoadType()

◆ SetShowVisualization()

◆ SetSplineCurve()

◆ SetSplineType()

◆ SetSurfaceDatatype()

◆ SetXCurve()

◆ SetYCurve()

◆ SetZCurve()

◆ ShowVisualization()

◆ SplineCurve()

◆ SplineCurveProfile()

◆ SplineType()

◆ SurfaceDatatype()

◆ SurfaceProfile()

◆ SwapSegment()

◆ Width()

◆ XCurve()

◆ XCurveProfile()

◆ XSegmentOriginCoord()

◆ YCurve()

◆ YCurveProfile()

◆ YSegmentOriginCoord()

◆ ZCurve()

◆ ZCurveProfile()

◆ ZSegmentOriginCoord()
