视图标签构建器更多...

#include <Drawings_ViewLabelBuilder.hxx>

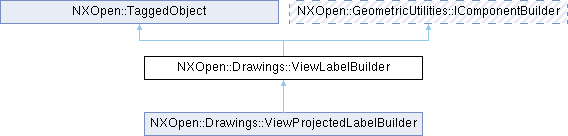

类 NXOpen::Drawings::ViewLabelBuilder 继承关系图:

Public 成员函数
bool	CustomizedViewLabel ()
std::vector< NXString >	GetCustomizedViewLabelText ()
bool	IncludeParentheses ()
bool	IncludeRotationAngle ()
double	LabelCharacterHeightFactor ()
NXOpen::Drawings::LabelPositionTypes	LabelPosition ()
NXString	LabelPrefix ()
NXOpen::Drawings::LetterFormatTypes	LetterFormat ()
	NX_DEPRECATED ("Deprecated in NX11.0.1. Use NXOpen::Drawings::ViewLabelBuilder::RotationSymbolType instead.") bool IncludeRotationSymbol()
	NX_DEPRECATED ("Deprecated in NX11.0.1. Use NXOpen::Drawings::ViewLabelBuilder::SetRotationSymbolType instead.") void SetIncludeRotationSymbol(bool includeRotationSymbol)
double	PrefixCharacterHeightFactor ()
NXOpen::Drawings::ReferenceShowTypes	ReferenceToShow ()
NXOpen::Drawings::RotationSymbolTypes	RotationSymbolType ()
double	ScaleCharacterHeightFactor ()
NXOpen::Drawings::ScalePositionTypes	ScalePosition ()
NXString	ScalePrefix ()
void	SetCustomizedViewLabel (bool customizedViewLabel)
void	SetCustomizedViewLabelText (const std::vector< NXString > &customizedText)
void	SetIncludeParentheses (bool includeParentheses)
void	SetIncludeRotationAngle (bool includeRotationAngle)
void	SetLabelCharacterHeightFactor (double labelCharacterHeightFactor)
void	SetLabelPosition (NXOpen::Drawings::LabelPositionTypes labelPosition)
void	SetLabelPrefix (const char *labelPrefix)
void	SetLabelPrefix (const NXString &labelPrefix)
void	SetLetterFormat (NXOpen::Drawings::LetterFormatTypes letterFormat)
void	SetPrefixCharacterHeightFactor (double prefixCharacterHeightFactor)
void	SetReferenceToShow (NXOpen::Drawings::ReferenceShowTypes referenceToShow)
void	SetRotationSymbolType (NXOpen::Drawings::RotationSymbolTypes rotationSymbolType)
void	SetScaleCharacterHeightFactor (double scaleCharacterHeightFactor)
void	SetScalePosition (NXOpen::Drawings::ScalePositionTypes scalePosition)
void	SetScalePrefix (const char *scalePrefix)
void	SetScalePrefix (const NXString &scalePrefix)
void	SetShowViewLabel (bool showViewLabel)
void	SetShowViewScale (bool showViewScale)
void	SetValueFormat (NXOpen::Drawings::ScaleValueFormatTypes valueFormat)
void	SetViewLabelOption (NXOpen::Drawings::ViewLabelTypes viewLabelOption)
bool	ShowViewLabel ()
bool	ShowViewScale ()
virtual bool	Validate ()
NXOpen::Drawings::ScaleValueFormatTypes	ValueFormat ()
NXOpen::Drawings::ViewLabelTypes	ViewLabelOption ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ViewLabelBuilderBuilder

详细描述

视图标签构建器

表示NXOpen::Drawings::ViewLabelBuilder
创建于NX9.0.0。

成员函数说明

◆ CustomizedViewLabel()

bool NXOpen::Drawings::ViewLabelBuilder::CustomizedViewLabel ( )

获取是否使用自定义视图标签
于 NX9.0.0 版本创建。

许可证要求：无

◆ GetCustomizedViewLabelText()

std::vector< NXString > NXOpen::Drawings::ViewLabelBuilder::GetCustomizedViewLabelText ( )

返回自定义的视图标签文本
创建于 NX10.0.0.

许可证要求：drafting ("DRAFTING")

◆ IncludeParentheses()

bool NXOpen::Drawings::ViewLabelBuilder::IncludeParentheses ( )

获取是否包含括号
于 NX9.0.0 版本创建。

许可证要求：无

◆ IncludeRotationAngle()

bool NXOpen::Drawings::ViewLabelBuilder::IncludeRotationAngle ( )

获取是否包含旋转角度
于NX9.0.0版本创建。

许可要求：无

◆ LabelCharacterHeightFactor()

double NXOpen::Drawings::ViewLabelBuilder::LabelCharacterHeightFactor ( )

获取标签字符高度因子
于NX9.0.0版本创建。

许可要求：无

◆ LabelPosition()

NXOpen::Drawings::LabelPositionTypes NXOpen::Drawings::ViewLabelBuilder::LabelPosition ( )

获取标签位置
创建于NX9.0.0。

许可证要求:无

◆ LabelPrefix()

NXString NXOpen::Drawings::ViewLabelBuilder::LabelPrefix ( )

获取标签前缀
创建于NX9.0.0。

许可证要求:无

◆ LetterFormat()

NXOpen::Drawings::LetterFormatTypes NXOpen::Drawings::ViewLabelBuilder::LetterFormat ( )

获取字母格式
于NX9.0.0版本创建。

许可要求：无

◆ NX_DEPRECATED() [1/2]

NXOpen::Drawings::ViewLabelBuilder::NX_DEPRECATED ( "Deprecated in NX11.0.1. Use NXOpen::Drawings::ViewLabelBuilder::RotationSymbolType instead." )

获取是否包含旋转符号

弃用: 于NX11.0.1版本已过时。请使用 NXOpen::Drawings::ViewLabelBuilder::RotationSymbolType 替代。

于NX9.0.0版本创建。

许可要求：无

◆ NX_DEPRECATED() [2/2]

NXOpen::Drawings::ViewLabelBuilder::NX_DEPRECATED ( "Deprecated in NX11.0.1. Use NXOpen::Drawings::ViewLabelBuilder::SetRotationSymbolType instead." )

设置是否包含旋转符号

弃用: 于NX11.0.1版本已过时。请使用 NXOpen::Drawings::ViewLabelBuilder::SetRotationSymbolType 替代。

于NX9.0.0版本创建。

许可要求：drafting ("DRAFTING")

是否包含旋转符号

◆ PrefixCharacterHeightFactor()

double NXOpen::Drawings::ViewLabelBuilder::PrefixCharacterHeightFactor ( )

获取前缀字符高度因子
于 NX9.0.0 版本创建。

许可证要求：无

◆ ReferenceToShow()

NXOpen::Drawings::ReferenceShowTypes NXOpen::Drawings::ViewLabelBuilder::ReferenceToShow ( )

获取要显示的参考
于NX9.0.0版本创建。

许可要求：无

◆ RotationSymbolType()

NXOpen::Drawings::RotationSymbolTypes NXOpen::Drawings::ViewLabelBuilder::RotationSymbolType ( )

获取旋转符号类型
于NX11.0.1版本创建。

许可要求：无

◆ ScaleCharacterHeightFactor()

double NXOpen::Drawings::ViewLabelBuilder::ScaleCharacterHeightFactor ( )

获取比例字符高度因子
于 NX9.0.0 版本创建。

许可证要求：无

◆ ScalePosition()

NXOpen::Drawings::ScalePositionTypes NXOpen::Drawings::ViewLabelBuilder::ScalePosition ( )

获取比例位置
于 NX9.0.0 版本创建。

许可证要求：无

◆ ScalePrefix()

NXString NXOpen::Drawings::ViewLabelBuilder::ScalePrefix ( )

获取比例前缀
于 NX9.0.0 版本创建。

许可证要求：无

◆ SetCustomizedViewLabel()

void NXOpen::Drawings::ViewLabelBuilder::SetCustomizedViewLabel ( bool customizedViewLabel )

设置是否使用自定义视图标签
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

customizedViewLabel customizedviewlabel

◆ SetCustomizedViewLabelText()

void NXOpen::Drawings::ViewLabelBuilder::SetCustomizedViewLabelText ( const std::vector< NXString > & customizedText )

设置自定义的视图标签文本
创建于 NX10.0.0.

许可证要求：drafting ("DRAFTING")

参数

customizedText 自定义文本

◆ SetIncludeParentheses()

void NXOpen::Drawings::ViewLabelBuilder::SetIncludeParentheses ( bool includeParentheses )

设置是否包含括号
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

includeParentheses includeparentheses

◆ SetIncludeRotationAngle()

void NXOpen::Drawings::ViewLabelBuilder::SetIncludeRotationAngle ( bool includeRotationAngle )

设置是否包含旋转角度
于NX9.0.0版本创建。

许可要求：drafting ("DRAFTING")

参数

includeRotationAngle 是否包含旋转角度

◆ SetLabelCharacterHeightFactor()

void NXOpen::Drawings::ViewLabelBuilder::SetLabelCharacterHeightFactor ( double labelCharacterHeightFactor )

设置标签字符高度因子
于NX9.0.0版本创建。

许可要求：drafting ("DRAFTING")

参数

labelCharacterHeightFactor 标签字符高度因子

◆ SetLabelPosition()

void NXOpen::Drawings::ViewLabelBuilder::SetLabelPosition ( NXOpen::Drawings::LabelPositionTypes labelPosition )

设置标签位置
创建于NX9.0.0。

许可证要求:起草("DRAFTING")

参数

labelPosition labelposition

◆ SetLabelPrefix() [1/2]

void NXOpen::Drawings::ViewLabelBuilder::SetLabelPrefix ( const char * labelPrefix )

设置标签前缀
于NX9.0.0版本创建。

许可要求：drafting ("DRAFTING")

参数

labelPrefix 标签前缀

◆ SetLabelPrefix() [2/2]

void NXOpen::Drawings::ViewLabelBuilder::SetLabelPrefix ( const NXString & labelPrefix )

设置标签前缀
于NX9.0.0版本创建。

许可要求：drafting ("DRAFTING")

参数

labelPrefix 标签前缀

◆ SetLetterFormat()

void NXOpen::Drawings::ViewLabelBuilder::SetLetterFormat ( NXOpen::Drawings::LetterFormatTypes letterFormat )

设置字母格式
于NX9.0.0版本创建。

许可要求：drafting ("DRAFTING")

参数

letterFormat 字母格式

◆ SetPrefixCharacterHeightFactor()

void NXOpen::Drawings::ViewLabelBuilder::SetPrefixCharacterHeightFactor ( double prefixCharacterHeightFactor )

设置前缀字符高度因子
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

prefixCharacterHeightFactor prefixcharacterheightfactor

◆ SetReferenceToShow()

void NXOpen::Drawings::ViewLabelBuilder::SetReferenceToShow ( NXOpen::Drawings::ReferenceShowTypes referenceToShow )

设置要显示的参考
于NX9.0.0版本创建。

许可要求：drafting ("DRAFTING")

参数

referenceToShow 要显示的参考

◆ SetRotationSymbolType()

void NXOpen::Drawings::ViewLabelBuilder::SetRotationSymbolType ( NXOpen::Drawings::RotationSymbolTypes rotationSymbolType )

设置旋转符号类型
于NX11.0.1版本创建。

许可要求：drafting ("DRAFTING")

参数

rotationSymbolType 旋转符号类型

◆ SetScaleCharacterHeightFactor()

void NXOpen::Drawings::ViewLabelBuilder::SetScaleCharacterHeightFactor ( double scaleCharacterHeightFactor )

设置比例字符高度因子
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

scaleCharacterHeightFactor scalecharacterheightfactor

◆ SetScalePosition()

void NXOpen::Drawings::ViewLabelBuilder::SetScalePosition ( NXOpen::Drawings::ScalePositionTypes scalePosition )

设置比例位置
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

scalePosition scaleposition

◆ SetScalePrefix() [1/2]

void NXOpen::Drawings::ViewLabelBuilder::SetScalePrefix ( const char * scalePrefix )

设置比例前缀
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

scalePrefix scaleprefix

◆ SetScalePrefix() [2/2]

void NXOpen::Drawings::ViewLabelBuilder::SetScalePrefix ( const NXString & scalePrefix )

设置比例前缀
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

scalePrefix scaleprefix

◆ SetShowViewLabel()

void NXOpen::Drawings::ViewLabelBuilder::SetShowViewLabel ( bool showViewLabel )

设置显示视图标签
创建于NX9.0.0。

许可证要求:起草("DRAFTING")

参数

showViewLabel showviewlabel

◆ SetShowViewScale()

void NXOpen::Drawings::ViewLabelBuilder::SetShowViewScale ( bool showViewScale )

设置显示视图比例
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

showViewScale showviewscale

◆ SetValueFormat()

void NXOpen::Drawings::ViewLabelBuilder::SetValueFormat ( NXOpen::Drawings::ScaleValueFormatTypes valueFormat )

设置值格式
于 NX9.0.0 版本创建。

许可证要求：drafting ("DRAFTING")

参数

valueFormat valueformat

◆ SetViewLabelOption()

void NXOpen::Drawings::ViewLabelBuilder::SetViewLabelOption ( NXOpen::Drawings::ViewLabelTypes viewLabelOption )

设置视图标签选项
创建于NX9.0.0。

许可证要求:起草("DRAFTING")

参数

viewLabelOption viewlabeloption

◆ ShowViewLabel()

bool NXOpen::Drawings::ViewLabelBuilder::ShowViewLabel ( )

获取显示视图标签
创建于NX9.0.0。

许可证要求:无

◆ ShowViewScale()

bool NXOpen::Drawings::ViewLabelBuilder::ShowViewScale ( )

获取是否显示视图比例
于NX9.0.0版本创建。

许可要求：无

◆ Validate()

virtual bool NXOpen::Drawings::ViewLabelBuilder::Validate ( )

virtual

验证组件的输入是否足以调用提交方法。如果组件未处于可提交状态，则抛出异常。例如，如果组件要求您设置某个属性，而您尚未设置，则此方法会抛出异常。对于某些组件，此方法会抛出未实现的 NXException。

返回: 自我验证是否成功
创建于 NX3.0.1.

许可证要求：无

实现了 NXOpen::GeometricUtilities::IComponentBuilder.

◆ ValueFormat()

NXOpen::Drawings::ScaleValueFormatTypes NXOpen::Drawings::ViewLabelBuilder::ValueFormat ( )

获取值格式
于 NX9.0.0 版本创建。

许可证要求：无

◆ ViewLabelOption()

NXOpen::Drawings::ViewLabelTypes NXOpen::Drawings::ViewLabelBuilder::ViewLabelOption ( )

获取视图标签选项
创建于NX9.0.0。

许可证要求:无
