NXOpen::Weld::SurfaceWeldBuilder类 参考

面焊缝构建器 更多...

#include <Weld_SurfaceWeldBuilder.hxx>

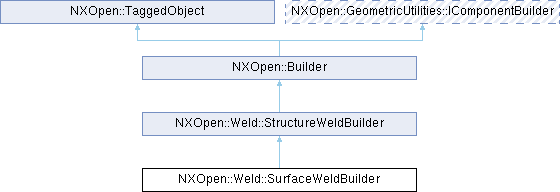

类 NXOpen::Weld::SurfaceWeldBuilder 继承关系图:

Public 类型
enum	DestinationTypes { DestinationTypesWorkPart , DestinationTypesNewComponent }

Public 成员函数
NXOpen::Section *	Boundary ()
NXOpen::Weld::CharacteristicsBuilder *	Characteristics ()
NXOpen::Weld::SurfaceWeldBuilder::DestinationTypes	Destination ()
double	DistanceTolerance ()
NXOpen::LineColorFontWidthBuilder *	LineColorFontWidth ()
NXString	NamePrefix ()
NXOpen::ScCollector *	Panel ()
NXOpen::GeometricUtilities::ProjectionOptions *	ProjectionDirection ()
void	SetDestination (NXOpen::Weld::SurfaceWeldBuilder::DestinationTypes destination)
void	SetDistanceTolerance (double distanceTolerance)
void	SetNamePrefix (const char *prefix)
void	SetNamePrefix (const NXString &prefix)
NXOpen::Expression *	Thickness ()
NXOpen::Expression *	Width ()
Public 成员函数 继承自 NXOpen::Weld::StructureWeldBuilder
std::vector< NXOpen::Assemblies::Component * >	GetCommittedComponents ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SurfaceWeldBuilderBuilder

详细描述

面焊缝构建器

用于创建或编辑 @link NXOpen::Weld::SurfaceWeld NXOpen::Weld::SurfaceWeld@endlink 特征。
 <br> 要创建此类的新实例，请使用 @link NXOpen::Weld::WeldManager::CreateSurfaceWeldBuilder  NXOpen::Weld::WeldManager::CreateSurfaceWeldBuilder @endlink  <br>

默认值。

属性	值
Thickness.Value	12.2（毫米制零件），0.5（英寸制零件）
Width.Value	12.2（毫米制零件），0.5（英寸制零件）

创建于NX9.0.0。

成员枚举类型说明

DestinationTypes

enum NXOpen::Weld::SurfaceWeldBuilder::DestinationTypes

指定表面焊缝特征创建位置的选项。

枚举值
DestinationTypesWorkPart	工作部件
DestinationTypesNewComponent	新组件

成员函数说明

Boundary()

NXOpen::Section * NXOpen::Weld::SurfaceWeldBuilder::Boundary

(

)

返回用于创建表面焊缝的所有边界的截面。最大边界将被视为主要外边界。
创建于NX9.0.0。

许可证要求：无

Characteristics()

NXOpen::Weld::CharacteristicsBuilder * NXOpen::Weld::SurfaceWeldBuilder::Characteristics

(

)

返回要分配给所创建对象的特征参数。
创建于NX9.0.0。

许可证要求：无

Destination()

NXOpen::Weld::SurfaceWeldBuilder::DestinationTypes NXOpen::Weld::SurfaceWeldBuilder::Destination

(

)

返回指定此表面焊缝特征目标位置的选项。仅在创建过程中适用。
创建于NX9.0.0。

许可证要求：无

DistanceTolerance()

double NXOpen::Weld::SurfaceWeldBuilder::DistanceTolerance

(

)

返回构造表面焊缝的距离公差。创建期间使用建模公差。
创建于NX9.0.0。

许可证要求：无

LineColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::SurfaceWeldBuilder::LineColorFontWidth

(

)

返回表面焊缝输出曲线的颜色、字体和宽度。
创建于NX9.0.0。

许可证要求：无

NamePrefix()

NXString NXOpen::Weld::SurfaceWeldBuilder::NamePrefix

(

)

返回在第四代设计模式下用于表面焊缝设计特征名称的前缀。仅在创建过程中适用。
创建于NX9.0.0。

许可证要求：无

Panel()

NXOpen::ScCollector * NXOpen::Weld::SurfaceWeldBuilder::Panel

(

)

返回包含要在其上创建表面焊缝的面的收集器。
创建于NX9.0.0。

许可证要求：无

ProjectionDirection()

NXOpen::GeometricUtilities::ProjectionOptions * NXOpen::Weld::SurfaceWeldBuilder::ProjectionDirection

(

)

返回投影方向，该方向用于将边界曲线投影到板模面上。
创建于NX9.0.0。

许可证要求：无

SetDestination()

void NXOpen::Weld::SurfaceWeldBuilder::SetDestination

(

NXOpen::Weld::SurfaceWeldBuilder::DestinationTypes

destination

)

设置指定此表面焊缝特征目标位置的选项。仅在创建过程中适用。
创建于NX9.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

destination

目标位置

SetDistanceTolerance()

void NXOpen::Weld::SurfaceWeldBuilder::SetDistanceTolerance

(

double

distanceTolerance

)

设置构造表面焊缝的距离公差。创建期间使用建模公差。
创建于NX9.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

distanceTolerance

距离公差

SetNamePrefix() [1/2]

void NXOpen::Weld::SurfaceWeldBuilder::SetNamePrefix

(

const char *

prefix

)

设置在第四代设计模式下用于表面焊缝设计特征名称的前缀。仅在创建过程中适用。
创建于NX9.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

prefix

前缀

SetNamePrefix() [2/2]

void NXOpen::Weld::SurfaceWeldBuilder::SetNamePrefix

(

const NXString &

prefix

)

设置在第四代设计模式下用于表面焊缝设计特征名称的前缀。仅在创建过程中适用。
创建于NX9.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

prefix

前缀

Thickness()

NXOpen::Expression * NXOpen::Weld::SurfaceWeldBuilder::Thickness

(

)

返回包含表面焊缝厚度值的表达式。
创建于NX9.0.0。

许可证要求：无

Width()

NXOpen::Expression * NXOpen::Weld::SurfaceWeldBuilder::Width

(

)

如果仅指定了中心线，则返回包含表面焊缝宽度值的表达式。
创建于NX9.0.0。

许可证要求：无
