焊接接头构建器更多...

#include <Weld_WeldJointBuilder.hxx>

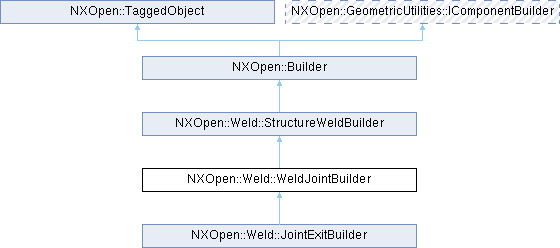

类 NXOpen::Weld::WeldJointBuilder 继承关系图:

类
struct	JointMidPointData

Public 类型
enum	Application { ApplicationStructureWelding , ApplicationRouting , ApplicationStructureDesign }
enum	CoordinateSystem { CoordinateSystemAbsolute , CoordinateSystemShip }
enum	DestinationTypes { DestinationTypesWorkPart , DestinationTypesNewComponent }
enum	SplitTypes { SplitTypesEqualSegments , SplitTypesLimits , SplitTypesAngle , SplitTypesComputedAngle , SplitTypesLength , SplitTypesNone , SplitTypesSkip , SplitTypesSkipNumberLength , SplitTypesSkipLengthPitch }
enum	Types { TypesCreateAutomatic , TypesCreateManual , TypesCreateMultiple , TypesCreateAttributes , TypesCreateSingleSided }
enum	WeldTypes { WeldTypesAny , WeldTypesGroove , WeldTypesFillet , WeldTypesCorner , WeldTypesLap , WeldTypesSocket , WeldTypesMechanical , WeldTypesSleeve , WeldTypesBoss }

Public 成员函数
void	AddCharacteristicsInheritaceInformation ()
bool	AssociativeSplit ()
NXOpen::ScCollector *	BackingFace ()
NXOpen::LineColorFontWidthBuilder *	BossColorFontWidth ()
NXOpen::LineColorFontWidthBuilder *	ButtColorFontWidth ()
bool	CombineConnectedJoints ()
void	CopyLimits (NXOpen::Die::DieLimitsBuilder *limits)
NXOpen::LineColorFontWidthBuilder *	CornerColorFontWidth ()
NXOpen::Weld::WeldJointBuilder::Application	CreatedApplication ()
NXOpen::Curve *	CreateLimitsPath (NXOpen::Curve *jointCurve)
NXOpen::Weld::WeldJointBuilder::Types	CreateMethod ()
void	CreateSingleJointFromFeature (NXOpen::Curve *featureCurve, bool updateBuilder)
void	Delete ()
void	DeleteAllUnMarkedJoints ()
void	DeleteCharacteristicsInheritaceInformation ()
NXOpen::Weld::WeldJointBuilder::DestinationTypes	Destination ()
bool	DuplicateCheck ()
void	FindPortsInParts (const std::vector< NXOpen::Assemblies::Component * > &parts, std::vector< NXOpen::Routing::Port * > &ports)
double	GetAngleBetween ()
void	GetConnectedParts (std::vector< NXOpen::Assemblies::Component * > &parts)
bool	GetIsLongPoint ()
bool	GetJointChanged (NXOpen::Curve *curve)
NXOpen::Die::DieLimitsBuilder *	GetJointLimits (NXOpen::Curve *curve)
bool	GetMidPointInformation (NXOpen::Weld::WeldJointBuilder::CoordinateSystem desiredCoordinateSystem, NXOpen::Weld::WeldJointBuilder::JointMidPointData *jointMidPointData)
void	GetNewlyCreatedJoints (std::vector< NXOpen::Curve * > &curves, std::vector< NXOpen::Weld::JointItemBuilder * > &newItemBuilder)
double	GetPrimaryThickness (NXOpen::Curve *curve)
double	GetSecondaryThickness (NXOpen::Curve *curve)
NXOpen::Weld::JointItemBuilder *	GetSingleJoint (NXOpen::Curve *curve)
void	GetVariableBevelAngles (std::vector< double > &variableAngles)
bool	IsCornerOpen ()
bool	IsPipeJoint ()
NXOpen::SelectCurveList *	Joint ()
NXOpen::Weld::JointItemBuilderList *	JointList ()
NXString	JointPrefix ()
NXOpen::LineColorFontWidthBuilder *	LapColorFontWidth ()
NXOpen::Die::DieLimitsBuilderList *	LimitList ()
NXOpen::Die::DieLimitsBuilder *	Limits ()
void	MarkJointsToKeep ()
NXOpen::ScCollector *	MasterEdge ()
double	MaximumFaceGap ()
NXOpen::LineColorFontWidthBuilder *	MechanicalColorFontWidth ()
NXString	NamePrefix ()
NXOpen::Weld::JointItemBuilder *	NewItem ()
int	NumberSegments ()
NXOpen::ScCollector *	PlacementFace ()
NXOpen::ScCollector *	PrimaryEdge ()
NXOpen::ScCollector *	PrimaryFace ()
void	ProcessCreatedJoints ()
NXOpen::ScCollector *	SecondaryEdge ()
NXOpen::ScCollector *	SecondaryFace ()
void	SetAssociativeSplit (bool status)
void	SetCallbackMessage (const char *message)
void	SetCallbackMessage (const NXString &message)
void	SetCombineConnectedJoints (bool status)
void	SetCreatedApplication (NXOpen::Weld::WeldJointBuilder::Application application)
void	SetCreateMethod (NXOpen::Weld::WeldJointBuilder::Types type)
void	SetDestination (NXOpen::Weld::WeldJointBuilder::DestinationTypes type)
void	SetDuplicateCheck (bool status)
void	SetErrorMessage (const char *message)
void	SetErrorMessage (const NXString &message)
void	SetJointChanged (NXOpen::Curve *curve, bool changed)
void	SetJointPrefix (const char *prefix)
void	SetJointPrefix (const NXString &prefix)
void	SetMaximumFaceGap (double gapValue)
void	SetNamePrefix (const char *prefix)
void	SetNamePrefix (const NXString &prefix)
void	SetNumberSegments (int numberSegments)
void	SetSpacingLength (double length)
void	SetSplitAngle (double angle)
void	SetSplitLength (double length)
void	SetSplitOption (NXOpen::Weld::WeldJointBuilder::SplitTypes option)
void	SetSubsetPart (NXOpen::Part *part)
void	SetType (NXOpen::Weld::WeldJointBuilder::Types type)
void	SetVariableBevelAngles (const std::vector< double > &variableAngles)
void	SetWeldType (NXOpen::Weld::WeldJointBuilder::WeldTypes type)
void	SetWorkPart (NXOpen::Part *part)
NXOpen::SelectNXObjectList *	ShipComponent ()
void	ShowJoints ()
NXOpen::LineColorFontWidthBuilder *	SleeveColorFontWidth ()
NXOpen::LineColorFontWidthBuilder *	SocketColorFontWidth ()
double	SpacingLength ()
void	Split ()
double	SplitAngle ()
double	SplitLength ()
NXOpen::Weld::WeldJointBuilder::SplitTypes	SplitOption ()
NXOpen::Part *	SubsetPart ()
NXOpen::ScCollector *	TargetFace ()
NXOpen::LineColorFontWidthBuilder *	TJointColorFontWidth ()
NXOpen::Weld::WeldJointBuilder::Types	Type ()
void	UpdateCollectors (NXOpen::Curve *jointCurve)
void	UpdateJointAfterLimitsChange ()
void	UpdateJointAfterLimitsChange (NXOpen::Die::DieLimitsBuilder *limits)
void	UpdateJointType (NXOpen::Weld::WeldJointBuilder::WeldTypes type)
NXOpen::Weld::CharacteristicsBuilder *	WeldingCharacteristics ()
NXOpen::Weld::WeldJointBuilder::WeldTypes	WeldType ()
NXOpen::Part *	WorkPart ()
Public 成员函数继承自 NXOpen::Weld::StructureWeldBuilder
std::vector< NXOpen::Assemblies::Component * >	GetCommittedComponents ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_WeldJointBuilderBuilder

详细描述

焊接接头构建器

用于创建或编辑 NXOpen::Weld::WeldJoint 特征。
要创建此类的新实例，请使用 NXOpen::Weld::WeldManager::CreateJointBuilder
默认值。

属性	值
NumberSegments	2
SplitAngle	5.0

创建于 NX8.0.0。

成员枚举类型说明

◆ Application

enum NXOpen::Weld::WeldJointBuilder::Application

创建关节的应用程序。

枚举值
ApplicationStructureWelding	结构焊接应用程序。
ApplicationRouting	管路应用程序。
ApplicationStructureDesign	结构设计应用程序。

◆ CoordinateSystem

enum NXOpen::Weld::WeldJointBuilder::CoordinateSystem

坐标系规格。

枚举值
CoordinateSystemAbsolute	所需点和向量应采用绝对坐标。
CoordinateSystemShip	所需点和向量应采用船舶坐标系。

◆ DestinationTypes

enum NXOpen::Weld::WeldJointBuilder::DestinationTypes

新接头的创建位置。

枚举值
DestinationTypesWorkPart	在工作部件中创建新接头。
DestinationTypesNewComponent	为工作部件下的每个接头创建新组件。

◆ SplitTypes

enum NXOpen::Weld::WeldJointBuilder::SplitTypes

接头分割选项。

枚举值
SplitTypesEqualSegments	指定数量的等分段。
SplitTypesLimits	在 NXOpen::Weld::WeldJointBuilder::LimitList 定义的限制处。
SplitTypesAngle	在指定角度处。
SplitTypesComputedAngle	在根据几何和表格计算的角度处。
SplitTypesLength	在等弧长处。
SplitTypesNone	不分割。
SplitTypesSkip	跳过接头，由段长和间距长度定义。
SplitTypesSkipNumberLength	跳过接头，由跳过数量和段长定义。
SplitTypesSkipLengthPitch	跳过接头，由段长和最小间距定义。

◆ Types

enum NXOpen::Weld::WeldJointBuilder::Types

创建方法。

枚举值
TypesCreateAutomatic	自动创建焊接接头。
TypesCreateManual	手动创建焊接接头。
TypesCreateMultiple	从手动输入创建多个焊接接头。
TypesCreateAttributes	从带属性的船舶结构数据创建焊接接头。
TypesCreateSingleSided	从手动输入创建多个单侧焊接接头。

◆ WeldTypes

enum NXOpen::Weld::WeldJointBuilder::WeldTypes

焊接类型。

枚举值
WeldTypesAny	任意接头类型。
WeldTypesGroove	坡口接头。
WeldTypesFillet	T型接头。
WeldTypesCorner	角接头。
WeldTypesLap	搭接接头。
WeldTypesSocket	管道焊接用承插接头。
WeldTypesMechanical	管道焊接用机械接头。
WeldTypesSleeve	管道焊接用套筒接头。
WeldTypesBoss	管道焊接用凸台接头。

成员函数说明

◆ AddCharacteristicsInheritaceInformation()

void NXOpen::Weld::WeldJointBuilder::AddCharacteristicsInheritaceInformation ( )

添加焊接特性继承信息。
创建于 NX10.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

◆ AssociativeSplit()

bool NXOpen::Weld::WeldJointBuilder::AssociativeSplit ( )

返回拆分后的关节是否应保持关联
于NX11.0.0创建。

许可证要求：无

◆ BackingFace()

NXOpen::ScCollector * NXOpen::Weld::WeldJointBuilder::BackingFace ( )

返回背面。仅在创建 NXOpen::Weld::WeldJoint 特征时使用。编辑特征时，应使用 NXOpen::Weld::JointItemBuilder 的 NXOpen::Weld::JointItemBuilder::BackingFace 访问数据。
于 NX9.0.0 创建。

许可证要求：无

◆ BossColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::WeldJointBuilder::BossColorFontWidth ( )

返回凸台接头曲线的颜色、线型和线宽。
在 NX10.0.0 中创建。

许可证要求：无

◆ ButtColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::WeldJointBuilder::ButtColorFontWidth ( )

返回对接接头曲线的颜色、线型和线宽。
在 NX9.0.0 中创建。

许可证要求：无

◆ CombineConnectedJoints()

bool NXOpen::Weld::WeldJointBuilder::CombineConnectedJoints ( )

返回指示：如果相连关节属于同一实体，则合并这些相连关节
于NX9.0.2创建。

许可证要求：无

◆ CopyLimits()

void NXOpen::Weld::WeldJointBuilder::CopyLimits ( NXOpen::Die::DieLimitsBuilder * limits )

将输入极限复制到构建器极限
创建于 NX8.5.0。

许可要求：无

参数

limits 要复制的极限

◆ CornerColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::WeldJointBuilder::CornerColorFontWidth ( )

返回角接接头曲线的颜色、线型和线宽。
在 NX9.0.0 中创建。

许可证要求：无

◆ CreatedApplication()

NXOpen::Weld::WeldJointBuilder::Application NXOpen::Weld::WeldJointBuilder::CreatedApplication ( )

获取创建接头的应用程序。
Created in NX10.0.0.

许可要求: 无

◆ CreateLimitsPath()

NXOpen::Curve * NXOpen::Weld::WeldJointBuilder::CreateLimitsPath ( NXOpen::Curve * jointCurve )

创建用于限制的路径。

返回: 生成的路径。
于NX8.0.0创建。

许可证要求：无

参数

jointCurve 用于创建路径的关节曲线。

◆ CreateMethod()

NXOpen::Weld::WeldJointBuilder::Types NXOpen::Weld::WeldJointBuilder::CreateMethod ( )

获取创建方法。
Created in NX8.0.0.

许可要求: 无

◆ CreateSingleJointFromFeature()

void NXOpen::Weld::WeldJointBuilder::CreateSingleJointFromFeature	(	NXOpen::Curve *	featureCurve,
		bool	updateBuilder )

从特征创建接头
创建于 NX8.0.0。

许可要求：无

参数

featureCurve	焊接接头特征曲线
updateBuilder	指示是否应用特征信息更新构建器

◆ Delete()

void NXOpen::Weld::WeldJointBuilder::Delete ( )

删除通过 NXOpen::Weld::WeldJointBuilder::Joint 设置的所有接头。
于 NX8.0.0 创建。

许可证要求：structure_weld ("STRUCTURE WELD")

◆ DeleteAllUnMarkedJoints()

void NXOpen::Weld::WeldJointBuilder::DeleteAllUnMarkedJoints ( )

删除所有未通过调用 NXOpen::Weld::WeldJointBuilder::MarkJointsToKeep 标记的接头。
创建于 NX8.5.0。

许可证要求：structure_weld ("STRUCTURE WELD")

◆ DeleteCharacteristicsInheritaceInformation()

void NXOpen::Weld::WeldJointBuilder::DeleteCharacteristicsInheritaceInformation ( )

删除焊接特性继承信息。
创建于 NX10.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

◆ Destination()

NXOpen::Weld::WeldJointBuilder::DestinationTypes NXOpen::Weld::WeldJointBuilder::Destination ( )

获取创建新接头的目标位置。
Created in NX8.0.0.

许可要求: 无

◆ DuplicateCheck()

bool NXOpen::Weld::WeldJointBuilder::DuplicateCheck ( )

返回指示：如果新关节与现有关节重复，则不允许创建新关节
于NX8.0.0创建。

许可证要求：无

◆ FindPortsInParts()

void NXOpen::Weld::WeldJointBuilder::FindPortsInParts	(	const std::vector< NXOpen::Assemblies::Component * > &	parts,
		std::vector< NXOpen::Routing::Port * > &	ports )

从零件获取端口
创建于 NX10.0.0。

许可要求：无

参数

parts	用于查找端口的零件。
ports	零件中的端口集合

◆ GetAngleBetween()

double NXOpen::Weld::WeldJointBuilder::GetAngleBetween ( )

获取角焊缝模具面与目标面之间，或对接焊缝主要与次要面之间的角度
创建于 NX8.0.0。

许可要求：无

◆ GetConnectedParts()

void NXOpen::Weld::WeldJointBuilder::GetConnectedParts ( std::vector< NXOpen::Assemblies::Component * > & parts )

获取接头的连接零件。仅返回部分或完全加载的连接零件。任何未加载的组件将不会返回
创建于 NX9.0.1。

许可要求：无

参数

parts 零件

◆ GetIsLongPoint()

bool NXOpen::Weld::WeldJointBuilder::GetIsLongPoint ( )

获取长点状态。长点表示只需修剪而无需延伸即可接触到被焊接的体
创建于 NX8.0.0。

许可要求：无

◆ GetJointChanged()

bool NXOpen::Weld::WeldJointBuilder::GetJointChanged ( NXOpen::Curve * curve )

指示关节是否已更改。
于NX8.0.0创建。

许可证要求：无

参数

curve 要检查的关节曲线

◆ GetJointLimits()

NXOpen::Die::DieLimitsBuilder * NXOpen::Weld::WeldJointBuilder::GetJointLimits ( NXOpen::Curve * curve )

获取单个关节的限制。
于NX8.0.0创建。

许可证要求：无

参数

curve 曲线

◆ GetMidPointInformation()

bool NXOpen::Weld::WeldJointBuilder::GetMidPointInformation	(	NXOpen::Weld::WeldJointBuilder::CoordinateSystem	desiredCoordinateSystem,
		NXOpen::Weld::WeldJointBuilder::JointMidPointData *	jointMidPointData )

获取主、副实体上的接头曲线中点、中点处的切线和法向。

返回: 数据返回成功时等于 true。
在 NX8.5.0 中创建。

许可证要求：无

参数

desiredCoordinateSystem	jointMidPointData 中返回数据的坐标系
jointMidPointData	接头中点、切线和法向。

◆ GetNewlyCreatedJoints()

void NXOpen::Weld::WeldJointBuilder::GetNewlyCreatedJoints	(	std::vector< NXOpen::Curve * > &	curves,
		std::vector< NXOpen::Weld::JointItemBuilder * > &	newItemBuilder )

获取由 NXOpen::Weld::WeldJointBuilder::ShowJoints 刚刚创建的 NXOpen::Weld::JointItemBuilder 对象和曲线
创建于 NX8.0.0。

许可要求：structure_weld ("STRUCTURE WELD")

参数

curves	曲线
newItemBuilder	新项构建器

◆ GetPrimaryThickness()

double NXOpen::Weld::WeldJointBuilder::GetPrimaryThickness ( NXOpen::Curve * curve )

获取指定接头的主要厚度
创建于 NX8.0.0。

许可要求：无

参数

curve 曲线

◆ GetSecondaryThickness()

double NXOpen::Weld::WeldJointBuilder::GetSecondaryThickness ( NXOpen::Curve * curve )

获取指定接头的次要厚度
创建于 NX8.0.0。

许可要求：无

参数

curve 曲线

◆ GetSingleJoint()

NXOpen::Weld::JointItemBuilder * NXOpen::Weld::WeldJointBuilder::GetSingleJoint ( NXOpen::Curve * curve )

获取与输入曲线关联的 NXOpen::Weld::JointItemBuilder 对象。
于NX8.0.0创建。

许可证要求：无

参数

curve 关节曲线

◆ GetVariableBevelAngles()

void NXOpen::Weld::WeldJointBuilder::GetVariableBevelAngles ( std::vector< double > & variableAngles )

获取变量坡口角度。此方法用于变量坡口回调
创建于 NX8.5.0。

许可要求：无

参数

variableAngles 变量角度

◆ IsCornerOpen()

bool NXOpen::Weld::WeldJointBuilder::IsCornerOpen ( )

如果角接头是开放情况（即放置面仅在主边缘处接触目标面），则返回 true
创建于 NX9.0.1。

许可要求：无

◆ IsPipeJoint()

bool NXOpen::Weld::WeldJointBuilder::IsPipeJoint ( )

如果是管道焊接接头，则返回 true
创建于 NX10.0.0。

许可要求：无

◆ Joint()

NXOpen::SelectCurveList * NXOpen::Weld::WeldJointBuilder::Joint ( )

返回焊接关节曲线。
创建于NX8.0.0。

许可证要求：无

◆ JointList()

NXOpen::Weld::JointItemBuilderList * NXOpen::Weld::WeldJointBuilder::JointList ( )

返回 NXOpen::Weld::JointItemBuilder 对象的列表。编辑 NXOpen::Weld::WeldJoint 时，应使用 NXOpen::Weld::WeldJointBuilder::Joint 访问特征的输出曲线。然后使用 NXOpen::Weld::WeldJointBuilder::GetSingleJoint 从曲线访问 NXOpen::Weld::JointItemBuilder 。
创建于 NX8.0.0。

许可证要求：无

◆ JointPrefix()

NXString NXOpen::Weld::WeldJointBuilder::JointPrefix ( )

返回焊缝ID属性的前缀，以及当 NXOpen::Weld::WeldJointBuilder::DestinationTypes 为 NXOpen::Weld::WeldJointBuilder::DestinationTypesNewComponent 时组件名称的前缀
于 NX11.0.0 创建。

许可证要求：无

◆ LapColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::WeldJointBuilder::LapColorFontWidth ( )

返回搭接接头曲线的颜色、线型和线宽。
在 NX9.0.0 中创建。

许可证要求：无

◆ LimitList()

NXOpen::Die::DieLimitsBuilderList * NXOpen::Weld::WeldJointBuilder::LimitList ( )

返回限制构建器列表。
于 NX8.0.0 创建。

许可证要求：无

◆ Limits()

NXOpen::Die::DieLimitsBuilder * NXOpen::Weld::WeldJointBuilder::Limits ( )

返回关节曲线跨度的限制。
于NX8.0.0创建。

许可证要求：无

◆ MarkJointsToKeep()

void NXOpen::Weld::WeldJointBuilder::MarkJointsToKeep ( )

标记所有当前创建的焊接接头，以便在对话框中调用 NXOpen::Weld::WeldJointBuilder::DeleteAllUnMarkedJoints 时它们不会被删除。
创建于 NX8.5.0。

许可证要求：structure_weld ("STRUCTURE WELD")

◆ MasterEdge()

NXOpen::ScCollector * NXOpen::Weld::WeldJointBuilder::MasterEdge ( )

返回角焊缝的主边缘。这应仅在创建NXOpen::Weld::WeldJoint 特征时使用。编辑特征时，应使用NXOpen::Weld::JointItemBuilder 的NXOpen::Weld::JointItemBuilder::MasterEdge 访问数据。
创建于NX8.0.0。

许可证要求：无

◆ MaximumFaceGap()

double NXOpen::Weld::WeldJointBuilder::MaximumFaceGap ( )

获取判断两个体是否相交时使用的最大面间隙。
Created in NX9.0.0.

许可要求: 无

◆ MechanicalColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::WeldJointBuilder::MechanicalColorFontWidth ( )

返回机械接头曲线的颜色、线型和线宽。
在 NX9.0.0 中创建。

许可证要求：无

◆ NamePrefix()

NXString NXOpen::Weld::WeldJointBuilder::NamePrefix ( )

返回协作产品开发模式下焊接接头设计特征名称的前缀
于 NX8.5.0 创建。

许可证要求：无

◆ NewItem()

NXOpen::Weld::JointItemBuilder * NXOpen::Weld::WeldJointBuilder::NewItem ( )

创建 NXOpen::Weld::JointItemBuilder 对象
创建于 NX8.0.0。

许可要求：structure_weld ("STRUCTURE WELD")

◆ NumberSegments()

int NXOpen::Weld::WeldJointBuilder::NumberSegments ( )

返回使用 NXOpen::Weld::WeldJointBuilder::SplitTypesEqualSegments 或 NXOpen::Weld::WeldJointBuilder::SplitTypesSkipNumberLength 时分割接头的段数。
创建于 NX8.0.0。

许可证要求：无

◆ PlacementFace()

NXOpen::ScCollector * NXOpen::Weld::WeldJointBuilder::PlacementFace ( )

返回角焊缝的放置面。例如，在型材上是与板材接触的面。这应仅在创建NXOpen::Weld::WeldJoint 特征时使用。编辑特征时，应使用NXOpen::Weld::JointItemBuilder 的NXOpen::Weld::JointItemBuilder::PlacementFace 访问数据。
创建于NX8.0.0。

许可证要求：无

◆ PrimaryEdge()

NXOpen::ScCollector * NXOpen::Weld::WeldJointBuilder::PrimaryEdge ( )

返回对接焊缝的主边缘。仅在创建 NXOpen::Weld::WeldJoint 特征时使用。编辑特征时，应使用 NXOpen::Weld::JointItemBuilder 的 NXOpen::Weld::JointItemBuilder::PrimaryEdge 访问数据。
于 NX8.0.0 创建。

许可证要求：无

◆ PrimaryFace()

NXOpen::ScCollector * NXOpen::Weld::WeldJointBuilder::PrimaryFace ( )

返回对接焊缝的主面。这应仅在创建NXOpen::Weld::WeldJoint 特征时使用。编辑特征时，应使用NXOpen::Weld::JointItemBuilder 的NXOpen::Weld::JointItemBuilder::PrimaryFace 访问数据。
创建于NX8.0.0。

许可证要求：无

◆ ProcessCreatedJoints()

void NXOpen::Weld::WeldJointBuilder::ProcessCreatedJoints ( )

为所有新创建的 NXOpen::Weld::JointItemBuilder 创建 NXOpen::Die::DieLimitsBuilder
创建于 NX2406.0.0。

许可要求：structure_weld ("STRUCTURE WELD")

◆ SecondaryEdge()

NXOpen::ScCollector * NXOpen::Weld::WeldJointBuilder::SecondaryEdge ( )

返回对接焊缝的次边缘。仅在创建 NXOpen::Weld::WeldJoint 特征时使用。编辑特征时，应使用 NXOpen::Weld::JointItemBuilder 的 NXOpen::Weld::JointItemBuilder::SecondaryEdge 访问数据。
于 NX8.0.0 创建。

许可证要求：无

◆ SecondaryFace()

NXOpen::ScCollector * NXOpen::Weld::WeldJointBuilder::SecondaryFace ( )

返回对接焊缝的副面。这应仅在创建NXOpen::WeldJoint 特征时使用。编辑特征时，应使用NXOpen::Weld::JointItemBuilder 的NXOpen::Weld::JointItemBuilder::SecondaryFace 访问数据。
创建于NX8.0.0。

许可证要求：无

◆ SetAssociativeSplit()

void NXOpen::Weld::WeldJointBuilder::SetAssociativeSplit ( bool status )

设置拆分后的关节是否应保持关联
于NX11.0.0创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

status 状态

◆ SetCallbackMessage() [1/2]

void NXOpen::Weld::WeldJointBuilder::SetCallbackMessage ( const char * message )

设置回调处理结束后显示的消息
在 NX8.5.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

message 显示给用户的消息

◆ SetCallbackMessage() [2/2]

void NXOpen::Weld::WeldJointBuilder::SetCallbackMessage ( const NXString & message )

设置回调处理结束后显示的消息
在 NX8.5.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

message 显示给用户的消息

◆ SetCombineConnectedJoints()

void NXOpen::Weld::WeldJointBuilder::SetCombineConnectedJoints ( bool status )

设置指示：如果相连关节属于同一实体，则合并这些相连关节
于NX9.0.2创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

status 状态

◆ SetCreatedApplication()

void NXOpen::Weld::WeldJointBuilder::SetCreatedApplication ( NXOpen::Weld::WeldJointBuilder::Application application )

设置创建接头的应用程序。
Created in NX8.0.0.

许可要求: structure_weld ("STRUCTURE WELD")

参数

application application

◆ SetCreateMethod()

void NXOpen::Weld::WeldJointBuilder::SetCreateMethod ( NXOpen::Weld::WeldJointBuilder::Types type )

设置创建方法。
Created in NX8.0.0.

许可要求: structure_weld ("STRUCTURE WELD")

参数

type type

◆ SetDestination()

void NXOpen::Weld::WeldJointBuilder::SetDestination ( NXOpen::Weld::WeldJointBuilder::DestinationTypes type )

设置创建新接头的目标位置。
Created in NX8.0.0.

许可要求: structure_weld ("STRUCTURE WELD")

参数

type type

◆ SetDuplicateCheck()

void NXOpen::Weld::WeldJointBuilder::SetDuplicateCheck ( bool status )

设置指示：如果新关节与现有关节重复，则不允许创建新关节
于NX8.0.0创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

status 状态

◆ SetErrorMessage() [1/2]

void NXOpen::Weld::WeldJointBuilder::SetErrorMessage ( const char * message )

设置要显示的错误消息
在 NX8.5.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

message 显示给用户的消息

◆ SetErrorMessage() [2/2]

void NXOpen::Weld::WeldJointBuilder::SetErrorMessage ( const NXString & message )

设置要显示的错误消息
在 NX8.5.0 中创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

message 显示给用户的消息

◆ SetJointChanged()

void NXOpen::Weld::WeldJointBuilder::SetJointChanged	(	NXOpen::Curve *	curve,
		bool	changed )

指示关节已更改。
于NX8.0.0创建。

许可证要求：无

参数

curve	要检查的关节曲线
changed	已更改

◆ SetJointPrefix() [1/2]

void NXOpen::Weld::WeldJointBuilder::SetJointPrefix ( const char * prefix )

设置焊缝ID属性的前缀，以及当 NXOpen::Weld::WeldJointBuilder::DestinationTypes 为 NXOpen::Weld::WeldJointBuilder::DestinationTypesNewComponent 时组件名称的前缀
于 NX8.5.0 创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

prefix 前缀

◆ SetJointPrefix() [2/2]

void NXOpen::Weld::WeldJointBuilder::SetJointPrefix ( const NXString & prefix )

设置焊缝ID属性的前缀，以及当 NXOpen::Weld::WeldJointBuilder::DestinationTypes 为 NXOpen::Weld::WeldJointBuilder::DestinationTypesNewComponent 时组件名称的前缀
于 NX8.5.0 创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

prefix 前缀

◆ SetMaximumFaceGap()

void NXOpen::Weld::WeldJointBuilder::SetMaximumFaceGap ( double gapValue )

设置判断两个体是否相交时使用的最大面间隙。
Created in NX9.0.0.

许可要求: structure_weld ("STRUCTURE WELD")

参数

gapValue gapvalue

◆ SetNamePrefix() [1/2]

void NXOpen::Weld::WeldJointBuilder::SetNamePrefix ( const char * prefix )

设置协作产品开发模式下焊接接头设计特征名称的前缀
于 NX8.5.0 创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

prefix 前缀

◆ SetNamePrefix() [2/2]

void NXOpen::Weld::WeldJointBuilder::SetNamePrefix ( const NXString & prefix )

设置协作产品开发模式下焊接接头设计特征名称的前缀
于 NX8.5.0 创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

prefix 前缀

◆ SetNumberSegments()

void NXOpen::Weld::WeldJointBuilder::SetNumberSegments ( int numberSegments )

设置使用 NXOpen::Weld::WeldJointBuilder::SplitTypesEqualSegments 或 NXOpen::Weld::WeldJointBuilder::SplitTypesSkipNumberLength 时分割接头的段数。
创建于 NX8.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

numberSegments 段数

◆ SetSpacingLength()

void NXOpen::Weld::WeldJointBuilder::SetSpacingLength ( double length )

设置使用 NXOpen::Weld::WeldJointBuilder::SplitTypesSkip 时的间距长度，或使用 NXOpen::Weld::WeldJointBuilder::SplitTypesSkipNumberLength 或 NXOpen::Weld::WeldJointBuilder::SplitTypesSkipLengthPitch 时的最小节距。
创建于 NX9.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

length 长度

◆ SetSplitAngle()

void NXOpen::Weld::WeldJointBuilder::SetSplitAngle ( double angle )

设置使用 NXOpen::Weld::WeldJointBuilder::SplitTypesAngle 时分割接头的分割角度。
创建于 NX8.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

angle 角度

◆ SetSplitLength()

void NXOpen::Weld::WeldJointBuilder::SetSplitLength ( double length )

设置使用 NXOpen::Weld::WeldJointBuilder::SplitTypesSkip 时的段长度。
创建于 NX8.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

length 长度

◆ SetSplitOption()

void NXOpen::Weld::WeldJointBuilder::SetSplitOption ( NXOpen::Weld::WeldJointBuilder::SplitTypes option )

设置用于分割接头的方法。
Created in NX8.0.0.

许可要求: structure_weld ("STRUCTURE WELD")

参数

option option

◆ SetSubsetPart()

void NXOpen::Weld::WeldJointBuilder::SetSubsetPart ( NXOpen::Part * part )

设置要创建设计控制元素的子集部件
于 NX9.0.1 创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

part 部件

◆ SetType()

void NXOpen::Weld::WeldJointBuilder::SetType ( NXOpen::Weld::WeldJointBuilder::Types type )

设置创建类型。
Created in NX8.0.0.

许可要求: structure_weld ("STRUCTURE WELD")

参数

type type

◆ SetVariableBevelAngles()

void NXOpen::Weld::WeldJointBuilder::SetVariableBevelAngles ( const std::vector< double > & variableAngles )

此方法用于变量坡口回调
创建于 NX8.0.0。

许可要求：无

参数

variableAngles 变量角度。

◆ SetWeldType()

void NXOpen::Weld::WeldJointBuilder::SetWeldType ( NXOpen::Weld::WeldJointBuilder::WeldTypes type )

设置焊接类型。
Created in NX8.0.0.

许可要求: structure_weld ("STRUCTURE WELD")

参数

type type

◆ SetWorkPart()

void NXOpen::Weld::WeldJointBuilder::SetWorkPart ( NXOpen::Part * part )

设置保存的工作部件
于 NX8.5.0 创建。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

part 部件

◆ ShipComponent()

NXOpen::SelectNXObjectList * NXOpen::Weld::WeldJointBuilder::ShipComponent ( )

返回将在其上创建焊接接头的部件。当NXOpen::Weld::WeldJointBuilder::Types 设为NXOpen::Weld::WeldJointBuilder::TypesCreateAutomatic 或 NXOpen::Weld::WeldJointBuilder::TypesCreateAttributes 时使用。设置部件后，应调用NXOpen::Weld::WeldJointBuilder::ShowJoints 来创建焊接接头。
创建于NX8.0.0。

许可证要求：无

◆ ShowJoints()

void NXOpen::Weld::WeldJointBuilder::ShowJoints ( )

◆ SleeveColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::WeldJointBuilder::SleeveColorFontWidth ( )

返回套筒接头曲线的颜色、线型和线宽。
在 NX10.0.0 中创建。

许可证要求：无

◆ SocketColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::WeldJointBuilder::SocketColorFontWidth ( )

返回套接接头曲线的颜色、线型和线宽。
在 NX9.0.0 中创建。

许可证要求：无

◆ SpacingLength()

double NXOpen::Weld::WeldJointBuilder::SpacingLength ( )

返回使用 NXOpen::Weld::WeldJointBuilder::SplitTypesSkip 时的间距长度，或使用 NXOpen::Weld::WeldJointBuilder::SplitTypesSkipNumberLength 或 NXOpen::Weld::WeldJointBuilder::SplitTypesSkipLengthPitch 时的最小节距。
创建于 NX9.0.0。

许可证要求：无

◆ Split()

void NXOpen::Weld::WeldJointBuilder::Split ( )

分割通过 NXOpen::Weld::WeldJointBuilder::Joint 设置、由 NXOpen::Weld::WeldJointBuilder::SplitTypes 定义的所有接头。
创建于 NX8.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

◆ SplitAngle()

double NXOpen::Weld::WeldJointBuilder::SplitAngle ( )

返回使用 NXOpen::Weld::WeldJointBuilder::SplitTypesAngle 时分割接头的分割角度。
创建于 NX8.0.0。

许可证要求：无

◆ SplitLength()

double NXOpen::Weld::WeldJointBuilder::SplitLength ( )

返回使用 NXOpen::Weld::WeldJointBuilder::SplitTypesSkip 时的段长度。
创建于 NX8.0.0。

许可证要求：无

◆ SplitOption()

NXOpen::Weld::WeldJointBuilder::SplitTypes NXOpen::Weld::WeldJointBuilder::SplitOption ( )

获取用于分割接头的方法。
Created in NX8.0.0.

许可要求: 无

◆ SubsetPart()

NXOpen::Part * NXOpen::Weld::WeldJointBuilder::SubsetPart ( )

返回要创建设计控制元素的子集部件
于 NX9.0.1 创建。

许可证要求：无

◆ TargetFace()

NXOpen::ScCollector * NXOpen::Weld::WeldJointBuilder::TargetFace ( )

返回角焊缝的目标面。例如，型材所在的板材面。这应仅在创建NXOpen::Weld::WeldJoint 特征时使用。编辑特征时，应使用NXOpen::Weld::JointItemBuilder 的NXOpen::Weld::JointItemBuilder::TargetFace 访问数据。
创建于NX8.0.0。

许可证要求：无

◆ TJointColorFontWidth()

NXOpen::LineColorFontWidthBuilder * NXOpen::Weld::WeldJointBuilder::TJointColorFontWidth ( )

返回 T 型接头曲线的颜色、线型和线宽。
在 NX9.0.0 中创建。

许可证要求：无

◆ Type()

NXOpen::Weld::WeldJointBuilder::Types NXOpen::Weld::WeldJointBuilder::Type ( )

获取创建类型。
Created in NX8.0.0.

许可要求: 无

◆ UpdateCollectors()

void NXOpen::Weld::WeldJointBuilder::UpdateCollectors ( NXOpen::Curve * jointCurve )

通过从关节复制数据来更新主收集器。
于NX8.0.0创建。

许可证要求：无

参数

jointCurve 用于更新收集器的关节曲线

◆ UpdateJointAfterLimitsChange() [1/2]

void NXOpen::Weld::WeldJointBuilder::UpdateJointAfterLimitsChange ( )

限制更改后更新关节曲线。
于NX8.0.0创建。

许可证要求：无

◆ UpdateJointAfterLimitsChange() [2/2]

void NXOpen::Weld::WeldJointBuilder::UpdateJointAfterLimitsChange ( NXOpen::Die::DieLimitsBuilder * limits )

限制更改后更新关节曲线。
于NX8.0.0创建。

许可证要求：无

参数

limits 已更改的限制

◆ UpdateJointType()

void NXOpen::Weld::WeldJointBuilder::UpdateJointType ( NXOpen::Weld::WeldJointBuilder::WeldTypes type )

更新通过 NXOpen::Weld::WeldJointBuilder::Joint 设置的所有接头，以具有指定的类型。
创建于 NX9.0.0。

许可证要求：structure_weld ("STRUCTURE WELD")

参数

type 类型

◆ WeldingCharacteristics()

NXOpen::Weld::CharacteristicsBuilder * NXOpen::Weld::WeldJointBuilder::WeldingCharacteristics ( )

返回由属性定义的焊接特性集合。
创建于NX8.0.0。

许可证要求：无

◆ WeldType()

NXOpen::Weld::WeldJointBuilder::WeldTypes NXOpen::Weld::WeldJointBuilder::WeldType ( )

获取焊接类型。
Created in NX8.0.0.

许可要求: 无

◆ WorkPart()

NXOpen::Part * NXOpen::Weld::WeldJointBuilder::WorkPart ( )

返回保存的工作部件
于 NX8.5.0 创建。

许可证要求：无

类

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ Application

◆ CoordinateSystem

◆ DestinationTypes

◆ SplitTypes

◆ Types

◆ WeldTypes

成员函数说明

◆ AddCharacteristicsInheritaceInformation()

◆ AssociativeSplit()

◆ BackingFace()

◆ BossColorFontWidth()

◆ ButtColorFontWidth()

◆ CombineConnectedJoints()

◆ CopyLimits()

◆ CornerColorFontWidth()

◆ CreatedApplication()

◆ CreateLimitsPath()

◆ CreateMethod()

◆ CreateSingleJointFromFeature()

◆ Delete()

◆ DeleteAllUnMarkedJoints()

◆ DeleteCharacteristicsInheritaceInformation()

◆ Destination()

◆ DuplicateCheck()

◆ FindPortsInParts()

◆ GetAngleBetween()

◆ GetConnectedParts()

◆ GetIsLongPoint()

◆ GetJointChanged()

◆ GetJointLimits()

◆ GetMidPointInformation()

◆ GetNewlyCreatedJoints()

◆ GetPrimaryThickness()

◆ GetSecondaryThickness()

◆ GetSingleJoint()

◆ GetVariableBevelAngles()

◆ IsCornerOpen()

◆ IsPipeJoint()

◆ Joint()

◆ JointList()

◆ JointPrefix()

◆ LapColorFontWidth()

◆ LimitList()

◆ Limits()

◆ MarkJointsToKeep()

◆ MasterEdge()

◆ MaximumFaceGap()

◆ MechanicalColorFontWidth()

◆ NamePrefix()

◆ NewItem()

◆ NumberSegments()

◆ PlacementFace()

◆ PrimaryEdge()

◆ PrimaryFace()

◆ ProcessCreatedJoints()

◆ SecondaryEdge()

◆ SecondaryFace()

◆ SetAssociativeSplit()

◆ SetCallbackMessage() [1/2]

◆ SetCallbackMessage() [2/2]

◆ SetCombineConnectedJoints()

◆ SetCreatedApplication()

◆ SetCreateMethod()

◆ SetDestination()

◆ SetDuplicateCheck()

◆ SetErrorMessage() [1/2]

◆ SetErrorMessage() [2/2]

◆ SetJointChanged()

◆ SetJointPrefix() [1/2]

◆ SetJointPrefix() [2/2]

◆ SetMaximumFaceGap()

◆ SetNamePrefix() [1/2]

◆ SetNamePrefix() [2/2]

◆ SetNumberSegments()
