NXOpen::DxfdwgCreator类 参考

DXF/DWG文件创建器 更多...

#include <DxfdwgCreator.hxx>

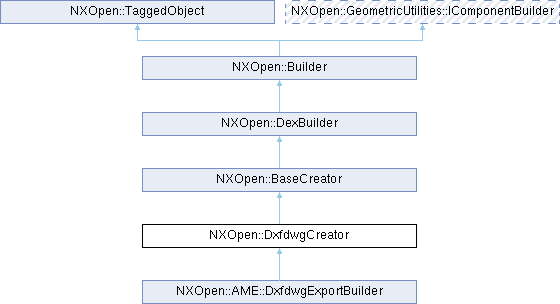

类 NXOpen::DxfdwgCreator 继承关系图:
NXOpen::BaseCreator NXOpen::DexBuilder NXOpen::Builder NXOpen::TaggedObject NXOpen::GeometricUtilities::IComponentBuilder NXOpen::AME::DxfdwgExportBuilder

Public 类型

enum  AutoCADRevisionOptions {
  AutoCADRevisionOptionsR12 , AutoCADRevisionOptionsR13 , AutoCADRevisionOptionsR14 , AutoCADRevisionOptionsR2000 ,
  AutoCADRevisionOptionsR2004 , AutoCADRevisionOptionsR2005 , AutoCADRevisionOptionsR2007 , AutoCADRevisionOptionsR2010 ,
  AutoCADRevisionOptionsR2013 , AutoCADRevisionOptionsR2018
}
enum  ExportAsOption { ExportAsOptionTwoD , ExportAsOptionThreeD , ExportAsOptionCgm }
enum  ExportDataOption { ExportDataOptionModeling , ExportDataOptionDrawing }
enum  ExportFacesAsOptions { ExportFacesAsOptionsFacets , ExportFacesAsOptionsPolylineMesh }
enum  ExportFromOption { ExportFromOptionDisplayPart , ExportFromOptionExistingPart }
enum  ExportScaleOptions { ExportScaleOptionsDefault , ExportScaleOptionsBaseView , ExportScaleOptionsUserSpecified }
enum  ExportSplinesAsOptions { ExportSplinesAsOptionsSpline , ExportSplinesAsOptionsPolyline2D , ExportSplinesAsOptionsPolyline3D }
enum  OutputFileTypeOption { OutputFileTypeOptionDxf , OutputFileTypeOptionDwg }
enum  OutputToOption { OutputToOptionModeling , OutputToOptionDrafting }
enum  WidthfactorMethodOptions { WidthfactorMethodOptionsAutomaticCalculation , WidthfactorMethodOptionsUseSameAsNXAspectratio , WidthfactorMethodOptionsUseValueSpecifiedInMappingFile , WidthfactorMethodOptionsScaleNXAspectratioWithSpecifiedValue }
Public 类型 继承自 NXOpen::BaseCreator
enum  ExportDestinationOption { ExportDestinationOptionNativeFileSystem , ExportDestinationOptionTeamcenter }

Public 成员函数

NXOpen::DxfdwgCreator::AutoCADRevisionOptions AutoCADRevision ()
NXString CrossHatchMappingFile ()
NXString DrawingList ()
NXOpen::DxfdwgCreator::ExportAsOption ExportAs ()
NXOpen::DxfdwgCreator::ExportDataOption ExportData ()
NXOpen::DxfdwgCreator::ExportFacesAsOptions ExportFacesAs ()
NXOpen::DxfdwgCreator::ExportFromOption ExportFrom ()
NXOpen::DxfdwgCreator::ExportScaleOptions ExportScaleOption ()
double ExportScaleValue ()
NXOpen::ObjectSelector * ExportSelectionBlock ()
NXOpen::DxfdwgCreator::ExportSplinesAsOptions ExportSplinesAs ()
bool FileSaveFlag ()
bool FlattenAssembly ()
NXString InputFile ()
NXString LayerMask ()
NXString LineFontMappingFile ()
NXOpen::ObjectTypeSelector * ObjectTypes ()
NXOpen::DxfdwgCreator::OutputFileTypeOption OutputFileType ()
NXOpen::DxfdwgCreator::OutputToOption OutputTo ()
bool OverlappingEntities ()
void SaveSettings (const char *filename)
void SaveSettings (const NXString &filename)
void SetAutoCADRevision (NXOpen::DxfdwgCreator::AutoCADRevisionOptions autoCADRevision)
void SetCrossHatchMappingFile (const char *filename)
void SetCrossHatchMappingFile (const NXString &filename)
void SetDrawingList (const char *drawingList)
void SetDrawingList (const NXString &drawingList)
void SetExportAs (NXOpen::DxfdwgCreator::ExportAsOption exportAs)
void SetExportData (NXOpen::DxfdwgCreator::ExportDataOption exportData)
void SetExportFacesAs (NXOpen::DxfdwgCreator::ExportFacesAsOptions exportFacesAs)
void SetExportFrom (NXOpen::DxfdwgCreator::ExportFromOption exportFrom)
void SetExportScaleOption (NXOpen::DxfdwgCreator::ExportScaleOptions exportScaleOption)
void SetExportScaleValue (double exportScaleValue)
void SetExportSplinesAs (NXOpen::DxfdwgCreator::ExportSplinesAsOptions exportSplinesAs)
void SetFileSaveFlag (bool doingFileSave)
void SetFlattenAssembly (bool flattenAssembly)
void SetInputFile (const char *filename)
void SetInputFile (const NXString &filename)
void SetLayerMask (const char *layerMask)
void SetLayerMask (const NXString &layerMask)
void SetLineFontMappingFile (const char *filename)
void SetLineFontMappingFile (const NXString &filename)
void SetOutputFileType (NXOpen::DxfdwgCreator::OutputFileTypeOption outputFileType)
void SetOutputTo (NXOpen::DxfdwgCreator::OutputToOption outputTo)
void SetOverlappingEntities (bool overlappingEntities)
void SetSettingsFile (const char *filename)
void SetSettingsFile (const NXString &filename)
void SetSurfaceDesignU (int surfaceDesignU)
void SetSurfaceDesignV (int surfaceDesignV)
void SetTextFontMappingFile (const char *filename)
void SetTextFontMappingFile (const NXString &filename)
NXString SettingsFile ()
void SetViewEditMode (bool viewEditMode)
void SetViewList (const char *viewList)
void SetViewList (const NXString &viewList)
void SetWidthFactorMode (NXOpen::DxfdwgCreator::WidthfactorMethodOptions widthFactorMode)
int SurfaceDesignU ()
int SurfaceDesignV ()
NXString TextFontMappingFile ()
bool ViewEditMode ()
NXString ViewList ()
NXOpen::DxfdwgCreator::WidthfactorMethodOptions WidthFactorMode ()
Public 成员函数 继承自 NXOpen::BaseCreator
NXString DatasetName ()
NXOpen::BaseCreator::ExportDestinationOption ExportDestination ()
NXString OutputFile ()
NXString OutputFileExtension ()
void SetDatasetName (const char *datasetName)
void SetDatasetName (const NXString &datasetName)
void SetExportDestination (NXOpen::BaseCreator::ExportDestinationOption exportFrom)
void SetOutputFile (const char *filename)
void SetOutputFile (const NXString &filename)
void SetOutputFileExtension (const char *outputFileExtension)
void SetOutputFileExtension (const NXString &outputFileExtension)
Public 成员函数 继承自 NXOpen::DexBuilder
bool ProcessHoldFlag ()
void SetProcessHoldFlag (bool doingFileSave)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject * Commit ()
void Destroy ()
std::vector< NXOpen::NXObject * > GetCommittedObjects ()
NXOpen::NXObject * GetObject ()
NXOpen::PreviewBuilder * PreviewBuilder ()
void ShowResults ()
virtual bool Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t Tag () const

友元

class _DxfdwgCreatorBuilder

详细描述

DXF/DWG文件创建器

表示用于导出DXF/DWG数据的@link NXOpen::DxfdwgCreator NXOpen::DxfdwgCreator@endlink
此类通过@link NXOpen::DexManager NXOpen::DexManager@endlink 创建。
Commit() 将返回空对象。
调用commit()前，会话中应存在工作部件。<br>要创建此类的新实例，请使用@link NXOpen::DexManager::CreateDxfdwgCreator  NXOpen::DexManager::CreateDxfdwgCreator @endlink <br>

默认值。

属性 值
AutoCADRevision R2007
ExportAs TwoD
ExportFacesAs Facets
ExportFrom DisplayPart
ExportSplinesAs Spline
FlattenAssembly 0
OutputFileType Dxf
OutputTo Modeling
OverlappingEntities 0
ProcessHoldFlag 0
SurfaceDesignU 8
SurfaceDesignV 8
ViewEditMode 0


在NX6.0.0中创建。

成员枚举类型说明

◆ AutoCADRevisionOptions

enum NXOpen::DxfdwgCreator::AutoCADRevisionOptions

AutoCAD版本选项

枚举值
AutoCADRevisionOptionsR12

输出AutoCAD R12版本

AutoCADRevisionOptionsR13

输出AutoCAD R13版本

AutoCADRevisionOptionsR14

输出AutoCAD R14版本

AutoCADRevisionOptionsR2000

输出AutoCAD 2000版本

AutoCADRevisionOptionsR2004

输出AutoCAD 2004版本

AutoCADRevisionOptionsR2005

输出AutoCAD 2005版本

AutoCADRevisionOptionsR2007

输出AutoCAD 2007版本

AutoCADRevisionOptionsR2010

输出AutoCAD 2010版本

AutoCADRevisionOptionsR2013

输出AutoCAD 2013版本

AutoCADRevisionOptionsR2018

输出AutoCAD 2018版本

◆ ExportAsOption

enum NXOpen::DxfdwgCreator::ExportAsOption

导出为选项

枚举值
ExportAsOptionTwoD

导出为2D数据

ExportAsOptionThreeD

导出为3D数据

ExportAsOptionCgm

导出为CGM格式

◆ ExportDataOption

enum NXOpen::DxfdwgCreator::ExportDataOption

导出数据选项

枚举值
ExportDataOptionModeling

导出模型数据

ExportDataOptionDrawing

导出制图数据

◆ ExportFacesAsOptions

enum NXOpen::DxfdwgCreator::ExportFacesAsOptions

导出面为选项

枚举值
ExportFacesAsOptionsFacets

导出面为小平面

ExportFacesAsOptionsPolylineMesh

导出面为折线网格

◆ ExportFromOption

enum NXOpen::DxfdwgCreator::ExportFromOption

导出来源选项

枚举值
ExportFromOptionDisplayPart

从显示部件导出数据

ExportFromOptionExistingPart

从磁盘上的现有部件导出数据

◆ ExportScaleOptions

enum NXOpen::DxfdwgCreator::ExportScaleOptions

导出比例选项

枚举值
ExportScaleOptionsDefault

默认比例(1:1)

ExportScaleOptionsBaseView

基础视图比例

ExportScaleOptionsUserSpecified

用户指定比例

◆ ExportSplinesAsOptions

enum NXOpen::DxfdwgCreator::ExportSplinesAsOptions

导出样条为选项

枚举值
ExportSplinesAsOptionsSpline

样条

ExportSplinesAsOptionsPolyline2D

导出为二维折线

ExportSplinesAsOptionsPolyline3D

导出为三维折线

◆ OutputFileTypeOption

enum NXOpen::DxfdwgCreator::OutputFileTypeOption

输出文件类型选项

枚举值
OutputFileTypeOptionDxf

导出数据为DXF格式

OutputFileTypeOptionDwg

导出数据为DWG格式

◆ OutputToOption

enum NXOpen::DxfdwgCreator::OutputToOption

输出到选项

枚举值
OutputToOptionModeling

输出到建模

OutputToOptionDrafting

输出到制图

◆ WidthfactorMethodOptions

enum NXOpen::DxfdwgCreator::WidthfactorMethodOptions

AutoCad宽度因子计算选项

枚举值
WidthfactorMethodOptionsAutomaticCalculation

自动计算

WidthfactorMethodOptionsUseSameAsNXAspectratio

使用与NX宽高比相同的值

WidthfactorMethodOptionsUseValueSpecifiedInMappingFile

使用映射文件中指定的值

WidthfactorMethodOptionsScaleNXAspectratioWithSpecifiedValue

使用指定值缩放NX宽高比

成员函数说明

◆ AutoCADRevision()

NXOpen::DxfdwgCreator::AutoCADRevisionOptions NXOpen::DxfdwgCreator::AutoCADRevision ( )

返回AutoCAD版本 - 决定生成的AutoCAD文件版本。
于NX6.0.0创建。

许可证要求：无

◆ CrossHatchMappingFile()

NXString NXOpen::DxfdwgCreator::CrossHatchMappingFile ( )

返回剖面线映射文件命令 - 剖面线映射的定义文件。
于 NX6.0.0 中创建。

许可要求：无

◆ DrawingList()

NXString NXOpen::DxfdwgCreator::DrawingList ( )

返回图纸列表 - 以逗号分隔的要导出的图纸列表
在 NX6.0.0 中创建。

许可证要求：无

◆ ExportAs()

NXOpen::DxfdwgCreator::ExportAsOption NXOpen::DxfdwgCreator::ExportAs ( )

返回导出方式选项 - 该选项决定数据在导出到DXF/DWG前是否需要预处理为2D或CGM格式
于NX8.5.0版本创建。

许可要求：无

◆ ExportData()

NXOpen::DxfdwgCreator::ExportDataOption NXOpen::DxfdwgCreator::ExportData ( )

返回导出数据类型选项 - 该选项决定需要导出模型数据还是工程图数据
于NX8.5.0版本创建。

许可要求：无

◆ ExportFacesAs()

NXOpen::DxfdwgCreator::ExportFacesAsOptions NXOpen::DxfdwgCreator::ExportFacesAs ( )

返回面导出方式 - 决定面是导出为小平面还是折线网格。
于NX6.0.0创建。

许可证要求：无

◆ ExportFrom()

NXOpen::DxfdwgCreator::ExportFromOption NXOpen::DxfdwgCreator::ExportFrom ( )

返回导出源选项 - 该选项决定导出显示部件或现有部件的数据
于NX6.0.0版本创建。

许可要求：无

◆ ExportScaleOption()

NXOpen::DxfdwgCreator::ExportScaleOptions NXOpen::DxfdwgCreator::ExportScaleOption ( )

返回导出比例选项 - 决定比例使用默认、基础视图还是用户指定的比例。
于NX9.0.0创建。

许可证要求：无

◆ ExportScaleValue()

double NXOpen::DxfdwgCreator::ExportScaleValue ( )

返回比例值 - 该比例用于模型空间数据导出
Created in NX9.0.0.

许可要求：无

◆ ExportSelectionBlock()

NXOpen::ObjectSelector * NXOpen::DxfdwgCreator::ExportSelectionBlock ( )

返回导出选择块 - 将通过此块进行对象选择。
在 NX6.0.0 中创建。

许可证要求：无

◆ ExportSplinesAs()

NXOpen::DxfdwgCreator::ExportSplinesAsOptions NXOpen::DxfdwgCreator::ExportSplinesAs ( )

返回样条曲线导出方式 - 决定样条曲线是导出为样条、2D折线还是3D折线。
于NX8.5.0创建。

许可证要求：无

◆ FileSaveFlag()

bool NXOpen::DxfdwgCreator::FileSaveFlag ( )

返回文件保存标志 - 若进行文件导出，应将此标志设置为false
Created in NX6.0.0.

许可要求：无

◆ FlattenAssembly()

bool NXOpen::DxfdwgCreator::FlattenAssembly ( )

返回扁平化装配 - 若设为true，将不保留装配结构。
于NX6.0.0创建。

许可证要求：无

◆ InputFile()

NXString NXOpen::DxfdwgCreator::InputFile ( )

返回输入文件 - 正在导出的文件名。
于 NX6.0.0 中创建。

许可要求：无

◆ LayerMask()

NXString NXOpen::DxfdwgCreator::LayerMask ( )

返回图层掩码 - 您可以通过仅指定包含适当信息的图层来限制导出的数据。您可以输入图层号或图层范围，用逗号分隔。例如，1,5,88-109,190-199,201,206-210 是合法的规范。导出图层的默认设置是 1-256。
在 NX6.0.0 中创建。

许可证要求：无

◆ LineFontMappingFile()

NXString NXOpen::DxfdwgCreator::LineFontMappingFile ( )

返回线型映射文件命令 - 剖面线映射的定义文件
在 NX6.0.0 中创建。

许可证要求：无

◆ ObjectTypes()

NXOpen::ObjectTypeSelector * NXOpen::DxfdwgCreator::ObjectTypes ( )

返回对象类型 - 这是用于设置对象类型过滤器的子组件。将用于根据类型过滤对象
在 NX6.0.0 中创建。

许可证要求：无

◆ OutputFileType()

NXOpen::DxfdwgCreator::OutputFileTypeOption NXOpen::DxfdwgCreator::OutputFileType ( )

返回输出文件类型 - 此选项决定输出文件格式，可为 dxf 或 dwg。
于 NX6.0.0 中创建。

许可要求：无

◆ OutputTo()

NXOpen::DxfdwgCreator::OutputToOption NXOpen::DxfdwgCreator::OutputTo ( )

返回输出目标 - 数据放置在模型空间或布局。
于 NX8.5.0 中创建。

许可要求：无

◆ OverlappingEntities()

bool NXOpen::DxfdwgCreator::OverlappingEntities ( )

返回重叠实体 - 若设为true，导出前会移除重叠实体。
于NX8.5.0创建。

许可证要求：无

◆ SaveSettings() [1/2]

void NXOpen::DxfdwgCreator::SaveSettings ( const char * filename)

保存保存设置 - 将设置保存到指定文件
于NX6.0.0版本创建。

许可要求：无

参数
filename文件名

◆ SaveSettings() [2/2]

void NXOpen::DxfdwgCreator::SaveSettings ( const NXString & filename)

保存保存设置 - 将设置保存到指定文件
于NX6.0.0版本创建。

许可要求：无

参数
filename文件名

◆ SetAutoCADRevision()

void NXOpen::DxfdwgCreator::SetAutoCADRevision ( NXOpen::DxfdwgCreator::AutoCADRevisionOptions autoCADRevision)

设置AutoCAD版本 - 决定生成的AutoCAD文件版本。
于NX6.0.0创建。

许可证要求：无

参数
autoCADRevisionAutoCAD版本

◆ SetCrossHatchMappingFile() [1/2]

void NXOpen::DxfdwgCreator::SetCrossHatchMappingFile ( const char * filename)

设置剖面线映射文件命令 - 剖面线映射的定义文件
在 NX6.0.0 中创建。

许可证要求：无

参数
filename文件名

◆ SetCrossHatchMappingFile() [2/2]

void NXOpen::DxfdwgCreator::SetCrossHatchMappingFile ( const NXString & filename)

设置剖面线映射文件命令 - 剖面线映射的定义文件
在 NX6.0.0 中创建。

许可证要求：无

参数
filename文件名

◆ SetDrawingList() [1/2]

void NXOpen::DxfdwgCreator::SetDrawingList ( const char * drawingList)

设置图纸列表 - 以逗号分隔的要导出的图纸列表
在 NX6.0.0 中创建。

许可证要求：无

参数
drawingList图纸列表

◆ SetDrawingList() [2/2]

void NXOpen::DxfdwgCreator::SetDrawingList ( const NXString & drawingList)

设置图纸列表 - 以逗号分隔的要导出的图纸列表
在 NX6.0.0 中创建。

许可证要求：无

参数
drawingList图纸列表

◆ SetExportAs()

void NXOpen::DxfdwgCreator::SetExportAs ( NXOpen::DxfdwgCreator::ExportAsOption exportAs)

设置导出方式选项 - 该选项决定数据在导出到DXF/DWG前是否需要预处理为2D或CGM格式
于NX8.5.0版本创建。

许可要求：无

参数
exportAs导出方式

◆ SetExportData()

void NXOpen::DxfdwgCreator::SetExportData ( NXOpen::DxfdwgCreator::ExportDataOption exportData)

设置导出数据类型选项 - 该选项决定需要导出模型数据还是工程图数据
于NX8.5.0版本创建。

许可要求：无

参数
exportData导出数据类型

◆ SetExportFacesAs()

void NXOpen::DxfdwgCreator::SetExportFacesAs ( NXOpen::DxfdwgCreator::ExportFacesAsOptions exportFacesAs)

设置面导出方式 - 决定面是导出为小平面还是折线网格。
于NX6.0.0创建。

许可证要求：无

参数
exportFacesAs面导出方式

◆ SetExportFrom()

void NXOpen::DxfdwgCreator::SetExportFrom ( NXOpen::DxfdwgCreator::ExportFromOption exportFrom)

设置导出源选项 - 该选项决定导出显示部件或现有部件的数据
于NX6.0.0版本创建。

许可要求：无

参数
exportFrom导出源

◆ SetExportScaleOption()

void NXOpen::DxfdwgCreator::SetExportScaleOption ( NXOpen::DxfdwgCreator::ExportScaleOptions exportScaleOption)

设置导出比例选项 - 决定比例使用默认、基础视图还是用户指定的比例。
于NX9.0.0创建。

许可证要求：无

参数
exportScaleOption导出比例选项

◆ SetExportScaleValue()

void NXOpen::DxfdwgCreator::SetExportScaleValue ( double exportScaleValue)

设置比例值 - 该比例用于模型空间数据导出
Created in NX9.0.0.

许可要求：无

参数
exportScaleValue导出比例值

◆ SetExportSplinesAs()

void NXOpen::DxfdwgCreator::SetExportSplinesAs ( NXOpen::DxfdwgCreator::ExportSplinesAsOptions exportSplinesAs)

设置样条曲线导出方式 - 决定样条曲线是导出为样条、2D折线还是3D折线。
于NX8.5.0创建。

许可证要求：无

参数
exportSplinesAs样条曲线导出方式

◆ SetFileSaveFlag()

void NXOpen::DxfdwgCreator::SetFileSaveFlag ( bool doingFileSave)

设置文件保存标志 - 若进行文件导出，应将此标志设置为false
Created in NX6.0.0.

许可要求：无

参数
doingFileSave是否保存文件

◆ SetFlattenAssembly()

void NXOpen::DxfdwgCreator::SetFlattenAssembly ( bool flattenAssembly)

设置扁平化装配 - 若设为true，将不保留装配结构。
于NX6.0.0创建。

许可证要求：无

参数
flattenAssembly扁平化装配

◆ SetInputFile() [1/2]

void NXOpen::DxfdwgCreator::SetInputFile ( const char * filename)

设置输入文件 - 正在导出的文件名。
于 NX6.0.0 中创建。

许可要求：无

参数
filenamefilename

◆ SetInputFile() [2/2]

void NXOpen::DxfdwgCreator::SetInputFile ( const NXString & filename)

设置输入文件 - 正在导出的文件名。
于 NX6.0.0 中创建。

许可要求：无

参数
filenamefilename

◆ SetLayerMask() [1/2]

void NXOpen::DxfdwgCreator::SetLayerMask ( const char * layerMask)

设置图层遮罩 - 可通过仅指定包含适当信息的图层来限制导出数据。可输入图层号或用逗号分隔的图层范围，例如1,5,88-109,190-199,201,206-210是合法规范。导出图层的默认设置为1-256。
于NX6.0.0创建。

许可证要求：无

参数
layerMask图层遮罩

◆ SetLayerMask() [2/2]

void NXOpen::DxfdwgCreator::SetLayerMask ( const NXString & layerMask)

设置图层掩码 - 您可以通过仅指定包含适当信息的图层来限制导出的数据。您可以输入图层号或图层范围，用逗号分隔。例如，1,5,88-109,190-199,201,206-210 是合法的规范。导出图层的默认设置是 1-256。
在 NX6.0.0 中创建。

许可证要求：无

参数
layerMask图层掩码

◆ SetLineFontMappingFile() [1/2]

void NXOpen::DxfdwgCreator::SetLineFontMappingFile ( const char * filename)

设置线型映射文件命令 - 剖面线映射的定义文件
在 NX6.0.0 中创建。

许可证要求：无

参数
filename文件名

◆ SetLineFontMappingFile() [2/2]

void NXOpen::DxfdwgCreator::SetLineFontMappingFile ( const NXString & filename)

设置线型映射文件命令 - 剖面线映射的定义文件
在 NX6.0.0 中创建。

许可证要求：无

参数
filename文件名

◆ SetOutputFileType()

void NXOpen::DxfdwgCreator::SetOutputFileType ( NXOpen::DxfdwgCreator::OutputFileTypeOption outputFileType)

设置输出文件类型 - 此选项决定输出文件格式，可为 dxf 或 dwg。
于 NX6.0.0 中创建。

许可要求：无

参数
outputFileTypeoutputfiletype

◆ SetOutputTo()

void NXOpen::DxfdwgCreator::SetOutputTo ( NXOpen::DxfdwgCreator::OutputToOption outputTo)

设置输出目标 - 数据放置在模型空间或布局。
于 NX6.0.0 中创建。

许可要求：无

参数
outputTooutputto

◆ SetOverlappingEntities()

void NXOpen::DxfdwgCreator::SetOverlappingEntities ( bool overlappingEntities)

设置重叠实体 - 若设为true，导出前会移除重叠实体。
于NX8.5.0创建。

许可证要求：无

参数
overlappingEntities重叠实体

◆ SetSettingsFile() [1/2]

void NXOpen::DxfdwgCreator::SetSettingsFile ( const char * filename)

设置设置文件 - 读取默认选项的定义文件。
于 NX6.0.0 中创建。

许可要求：无

参数
filenamefilename

◆ SetSettingsFile() [2/2]

void NXOpen::DxfdwgCreator::SetSettingsFile ( const NXString & filename)

设置设置文件 - 读取默认选项的定义文件。
于 NX6.0.0 中创建。

许可要求：无

参数
filenamefilename

◆ SetSurfaceDesignU()

void NXOpen::DxfdwgCreator::SetSurfaceDesignU ( int surfaceDesignU)

设置曲面设计U值 - 该值用于设置沿U方向的曲面密度。
Created in NX6.0.0.

许可要求：无

参数
surfaceDesignU曲面设计U值

◆ SetSurfaceDesignV()

void NXOpen::DxfdwgCreator::SetSurfaceDesignV ( int surfaceDesignV)

设置曲面设计V值 - 该值用于设置沿V方向的曲面密度。
Created in NX6.0.0.

许可要求：无

参数
surfaceDesignV曲面设计V值

◆ SetTextFontMappingFile() [1/2]

void NXOpen::DxfdwgCreator::SetTextFontMappingFile ( const char * filename)

设置文本字体映射文件命令 - 文本字体映射的定义文件。
于 NX6.0.0 中创建。

许可要求：无

参数
filenamefilename

◆ SetTextFontMappingFile() [2/2]

void NXOpen::DxfdwgCreator::SetTextFontMappingFile ( const NXString & filename)

设置文本字体映射文件命令 - 文本字体映射的定义文件。
于 NX6.0.0 中创建。

许可要求：无

参数
filenamefilename

◆ SettingsFile()

NXString NXOpen::DxfdwgCreator::SettingsFile ( )

返回设置文件 - 读取默认选项的定义文件。
于 NX6.0.0 中创建。

许可要求：无

◆ SetViewEditMode()

void NXOpen::DxfdwgCreator::SetViewEditMode ( bool viewEditMode)

设置视图编辑模式 - 若设为true，将在生成的AutoCAD文件中包含视图修改/擦除数据。
于NX6.0.0创建。

许可证要求：无

参数
viewEditMode视图编辑模式

◆ SetViewList() [1/2]

void NXOpen::DxfdwgCreator::SetViewList ( const char * viewList)

设置视图列表 - 以逗号分隔的要导出的视图列表
在 NX6.0.0 中创建。

许可证要求：无

参数
viewList视图列表

◆ SetViewList() [2/2]

void NXOpen::DxfdwgCreator::SetViewList ( const NXString & viewList)

设置视图列表 - 以逗号分隔的要导出的视图列表
在 NX6.0.0 中创建。

许可证要求：无

参数
viewList视图列表

◆ SetWidthFactorMode()

void NXOpen::DxfdwgCreator::SetWidthFactorMode ( NXOpen::DxfdwgCreator::WidthfactorMethodOptions widthFactorMode)

设置 AutoCAD 宽度因子计算方法 - 用于确定使用的 AutoCAD 宽度因子方法。
于 NX6.0.0 中创建。

许可要求：无

参数
widthFactorModewidthfactormode

◆ SurfaceDesignU()

int NXOpen::DxfdwgCreator::SurfaceDesignU ( )

返回曲面设计U值 - 该值用于设置沿U方向的曲面密度。
Created in NX6.0.0.

许可要求：无

◆ SurfaceDesignV()

int NXOpen::DxfdwgCreator::SurfaceDesignV ( )

返回曲面设计V值 - 该值用于设置沿V方向的曲面密度。
Created in NX6.0.0.

许可要求：无

◆ TextFontMappingFile()

NXString NXOpen::DxfdwgCreator::TextFontMappingFile ( )

返回文本字体映射文件命令 - 文本字体映射的定义文件。
于 NX6.0.0 中创建。

许可要求：无

◆ ViewEditMode()

bool NXOpen::DxfdwgCreator::ViewEditMode ( )

返回视图编辑模式 - 若设为true，将在生成的AutoCAD文件中包含视图修改/擦除数据。
于NX6.0.0创建。

许可证要求：无

◆ ViewList()

NXString NXOpen::DxfdwgCreator::ViewList ( )

返回视图列表 - 以逗号分隔的要导出的视图列表
在 NX6.0.0 中创建。

许可证要求：无

◆ WidthFactorMode()

NXOpen::DxfdwgCreator::WidthfactorMethodOptions NXOpen::DxfdwgCreator::WidthFactorMode ( )

返回 AutoCAD 宽度因子计算方法 - 用于确定使用的 AutoCAD 宽度因子方法。
于 NX6.0.0 中创建。

许可要求：无
