NXOpen::Features::RevolveOutlineBuilder类 参考

回转轮廓特征构建器 更多...

#include <Features_RevolveOutlineBuilder.hxx>

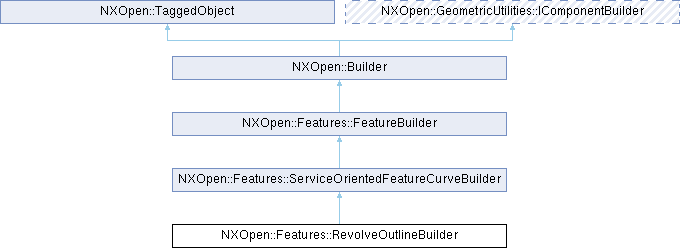

类 NXOpen::Features::RevolveOutlineBuilder 继承关系图:

Public 成员函数
NXOpen::SelectFace *	AxisFace ()
double	DistanceTol ()
NXOpen::ScCollector *	ExcludedFaces ()
NXOpen::Direction *	PlaneNormal ()
bool	ReverseSide ()
void	SetDistanceTol (double tolerance)
void	SetPlaneNormal (NXOpen::Direction *planeNormal)
void	SetReverseSide (bool reverseSide)
NXOpen::ScCollector *	TargetBodies ()
Public 成员函数 继承自 NXOpen::Features::FeatureBuilder
NXOpen::Features::Feature *	CommitFeature ()
NXOpen::Features::Feature *	GetFeature ()
void	HideInternalParentFeatureAfterEdit (NXOpen::Features::Feature *parentFeature)
bool	ParentFeatureInternal ()
void	SetParentFeatureInternal (bool isInternal)
void	SetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
void	ShowInternalParentFeatureForEdit (NXOpen::Features::Feature *parentFeature)
void	UnsetParentFeatureInternal (NXOpen::Features::Feature *parentFeature)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_RevolveOutlineBuilderBuilder

详细描述

回转轮廓特征构建器

表示 Features::RevolveOutline 构建器。
要创建此类的新实例，请使用 NXOpen::Features::CurveFeatureCollection::CreateRevolveOutlineBuilder

在 NX1980.0.0 中创建。

成员函数说明

AxisFace()

NXOpen::SelectFace * NXOpen::Features::RevolveOutlineBuilder::AxisFace

(

)

返回轴向面
在 NX1980.0.0 中创建。

许可证要求：无

DistanceTol()

double NXOpen::Features::RevolveOutlineBuilder::DistanceTol

(

)

返回距离公差
在 NX2306.0.0 中创建。

许可证要求：无

ExcludedFaces()

NXOpen::ScCollector * NXOpen::Features::RevolveOutlineBuilder::ExcludedFaces

(

)

返回排除的面
在 NX1980.0.0 中创建。

许可证要求：无

PlaneNormal()

NXOpen::Direction * NXOpen::Features::RevolveOutlineBuilder::PlaneNormal

(

)

返回平面法向
在 NX1980.0.0 中创建。

许可证要求：无

ReverseSide()

bool NXOpen::Features::RevolveOutlineBuilder::ReverseSide

(

)

返回平面侧
在 NX1980.0.0 中创建。

许可证要求：无

SetDistanceTol()

void NXOpen::Features::RevolveOutlineBuilder::SetDistanceTol

(

double

tolerance

)

设置距离公差
在 NX2306.0.0 中创建。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

tolerance

公差

SetPlaneNormal()

void NXOpen::Features::RevolveOutlineBuilder::SetPlaneNormal

(

NXOpen::Direction *

planeNormal

)

设置平面法向
在 NX1980.0.0 中创建。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

planeNormal

平面法向

SetReverseSide()

void NXOpen::Features::RevolveOutlineBuilder::SetReverseSide

(

bool

reverseSide

)

设置平面侧
在 NX1980.0.0 中创建。

许可证要求：solid_modeling ("SOLIDS MODELING")

参数

reverseSide

反向侧

TargetBodies()

NXOpen::ScCollector * NXOpen::Features::RevolveOutlineBuilder::TargetBodies

(

)

返回体选择
在 NX1980.0.0 中创建。

许可证要求：无
