NXOpen::Annotations::IdSymbolBuilder类 参考

标识符号构建器 更多...

#include <Annotations_IdSymbolBuilder.hxx>

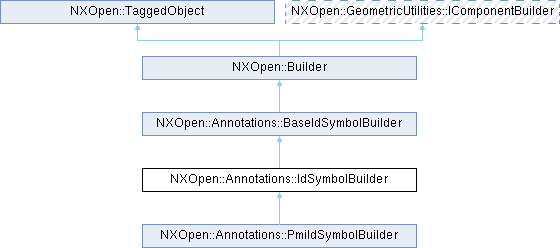

类 NXOpen::Annotations::IdSymbolBuilder 继承关系图:

Public 成员函数
NXOpen::Annotations::ForeshorteningSymbolBuilder *	ForeshorteningSymbol ()
enum	NX_DEPRECATED ("在 NX12.0.2 中已弃用。 请改用 NXOpen::Annotations::BalloonTypes。") SymbolTypes
Public 成员函数 继承自 NXOpen::Annotations::BaseIdSymbolBuilder
NXOpen::Annotations::BalloonTypes	BalloonType ()
NXOpen::Annotations::SelectIdSymbol *	Inherit ()
NXOpen::Annotations::LeaderBuilder *	Leader ()
NXString	LowerText ()
NXOpen::Annotations::OriginBuilder *	Origin ()
void	SetBalloonType (NXOpen::Annotations::BalloonTypes type)
void	SetLowerText (const char *lowerText)
void	SetLowerText (const NXString &lowerText)
void	SetSize (double size)
void	SetUpperText (const char *upperText)
void	SetUpperText (const NXString &upperText)
double	Size ()
NXOpen::Annotations::StyleBuilder *	Style ()
NXString	UpperText ()
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_IdSymbolBuilderBuilder

详细描述

标识符号构建器

表示 NXOpen::Annotations::IdSymbol 构建器
要创建此类的新实例，请使用 NXOpen::Annotations::IdSymbolCollection::CreateIdSymbolBuilder
默认值。

属性	值
尺寸	0

在 NX5.0.0 中创建。

成员函数说明

ForeshorteningSymbol()

NXOpen::Annotations::ForeshorteningSymbolBuilder * NXOpen::Annotations::IdSymbolBuilder::ForeshorteningSymbol

(

)

获取 符号类型

弃用

在 NX12.0.2 中已弃用。 请改用 NXOpen::Annotations::BaseIdSymbolBuilder::BalloonType 。

在 NX6.0.0 中创建。

许可要求：无

设置 符号类型

弃用

在 NX12.0.2 中已弃用。 请改用 NXOpen::Annotations::BaseIdSymbolBuilder::SetBalloonType 。

在 NX6.0.0 中创建。

许可要求：制图 ("DRAFTING") 或 几何公差 ("GDT")

类型 获取 注释放置对象

弃用

在 NX6.0.0 中已弃用。 此功能不再受支持。

在 NX5.0.0 中创建。

许可要求：无

为ID符号的对话框创建设置预览对象

弃用

在 NX6.0.0 中已弃用。 此功能不再受支持。

在 NX5.0.0 中创建。

许可要求：无

橡皮筋符号 获取 缩短符号构建器
在 NX10.0.0 中创建。

许可要求：无

NX_DEPRECATED()

enum NXOpen::Annotations::IdSymbolBuilder::NX_DEPRECATED ( "在 NX12.0.2 中已弃用。 请改用 NXOpen::Annotations::BalloonTypes。" )

inline

ID符号的有效类型

弃用

在 NX12.0.2 中已弃用。 请改用 NXOpen::Annotations::BalloonTypes 。

圆形

分割圆形

顶点向下的三角形

顶点向上的三角形

正方形

分割正方形

六边形

分割六边形

象限圆形

圆角矩形

下划线

无符号
