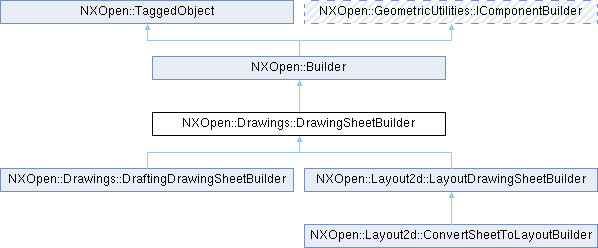

类 NXOpen::Drawings::DrawingSheetBuilder 继承关系图:

Public 类型
enum	SheetBaseordrawingView { SheetBaseordrawingViewBase , SheetBaseordrawingViewDrawing }
enum	SheetMode { SheetModeCreate , SheetModeEdit }
enum	SheetOption { SheetOptionUseTemplate , SheetOptionStandardSize , SheetOptionCustomSize }
enum	SheetProjectionAngle { SheetProjectionAngleFirst , SheetProjectionAngleThird }
enum	SheetStandardEnglishScale { SheetStandardEnglishScaleS81 , SheetStandardEnglishScaleS41 , SheetStandardEnglishScaleS21 , SheetStandardEnglishScaleS11 , SheetStandardEnglishScaleS12 , SheetStandardEnglishScaleS14 , SheetStandardEnglishScaleS18 , SheetStandardEnglishScaleCustom }
enum	SheetStandardMetricScale { SheetStandardMetricScaleS501 , SheetStandardMetricScaleS201 , SheetStandardMetricScaleS101 , SheetStandardMetricScaleS51 , SheetStandardMetricScaleS21 , SheetStandardMetricScaleS11 , SheetStandardMetricScaleS12 , SheetStandardMetricScaleS15 , SheetStandardMetricScaleS110 , SheetStandardMetricScaleS120 , SheetStandardMetricScaleS150 , SheetStandardMetricScaleS1100 , SheetStandardMetricScaleCustom }
enum	SheetUnits { SheetUnitsMetric , SheetUnitsEnglish }

Public 成员函数
bool	AutoStartViewCreation ()
NXOpen::Drawings::DrawingSheetBuilder::SheetBaseordrawingView	BaseordrawingView ()
NXString	EnglishSheetTemplateLocation ()
double	Height ()
double	Length ()
NXString	MetricSheetTemplateLocation ()
NXString	Name ()
NXString	Number ()
	NX_DEPRECATED ("Deprecated in NX7.5.0. Use NXOpen::Drawings::DrawingSheetBuilder::AutoStartViewCreation instead.") bool AutoStartBaseView()
	NX_DEPRECATED ("Deprecated in NX7.5.0. Use NXOpen::Drawings::DrawingSheetBuilder::SetAutoStartViewCreation instead.") void SetAutoStartBaseView(bool autoStartBaseView)
NXOpen::Drawings::DrawingSheetBuilder::SheetOption	Option ()
NXOpen::Drawings::DrawingSheetBuilder::SheetProjectionAngle	ProjectionAngle ()
NXString	Revision ()
double	ScaleDenominator ()
double	ScaleNumerator ()
NXString	SecondaryNumber ()
void	SetAutoStartViewCreation (bool autoStartViewCreation)
void	SetBaseordrawingView (NXOpen::Drawings::DrawingSheetBuilder::SheetBaseordrawingView option)
void	SetEnglishSheetTemplateLocation (const char *englishSheetTemplateLocation)
void	SetEnglishSheetTemplateLocation (const NXString &englishSheetTemplateLocation)
void	SetHeight (double height)
void	SetLength (double length)
void	SetMetricSheetTemplateLocation (const char *metricSheetTemplateLocation)
void	SetMetricSheetTemplateLocation (const NXString &metricSheetTemplateLocation)
void	SetName (const char *name)
void	SetName (const NXString &name)
void	SetNumber (const char *number)
void	SetNumber (const NXString &number)
void	SetOption (NXOpen::Drawings::DrawingSheetBuilder::SheetOption option)
void	SetProjectionAngle (NXOpen::Drawings::DrawingSheetBuilder::SheetProjectionAngle projectionAngle)
void	SetRevision (const char *revision)
void	SetRevision (const NXString &revision)
void	SetScaleDenominator (double scaleDenominator)
void	SetScaleNumerator (double scaleNumerator)
void	SetSecondaryNumber (const char *secondaryNumber)
void	SetSecondaryNumber (const NXString &secondaryNumber)
void	SetStandardEnglishScale (NXOpen::Drawings::DrawingSheetBuilder::SheetStandardEnglishScale englishScale)
void	SetStandardMetricScale (NXOpen::Drawings::DrawingSheetBuilder::SheetStandardMetricScale metricScale)
void	SetUnits (NXOpen::Drawings::DrawingSheetBuilder::SheetUnits units)
NXOpen::Drawings::DrawingSheetBuilder::SheetStandardEnglishScale	StandardEnglishScale ()
NXOpen::Drawings::DrawingSheetBuilder::SheetStandardMetricScale	StandardMetricScale ()
NXOpen::Drawings::DrawingSheetBuilder::SheetUnits	Units ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DrawingSheetBuilderBuilder

详细描述

图纸页构建器

表示 NXOpen::Drawings::DrawingSheetBuilder
此类在NX12中已抽象化，创建器(JA_DRAWING_SHEET_COLLECTION_drawing_sheet_builder)已弃用

在NX5.0.0中创建。

成员枚举类型说明

◆ SheetBaseordrawingView

enum NXOpen::Drawings::DrawingSheetBuilder::SheetBaseordrawingView

基本视图或工程视图选项

枚举值
SheetBaseordrawingViewBase	自动启动基本视图
SheetBaseordrawingViewDrawing	自动启动工程视图

◆ SheetMode

enum NXOpen::Drawings::DrawingSheetBuilder::SheetMode

图纸对话框模式

枚举值
SheetModeCreate	创建模式
SheetModeEdit	编辑模式

◆ SheetOption

enum NXOpen::Drawings::DrawingSheetBuilder::SheetOption

指定要创建的新图纸属性的选项。

枚举值
SheetOptionUseTemplate	图纸模板
SheetOptionStandardSize	标准尺寸图纸
SheetOptionCustomSize	自定义尺寸图纸

◆ SheetProjectionAngle

enum NXOpen::Drawings::DrawingSheetBuilder::SheetProjectionAngle

图纸投影角度

枚举值
SheetProjectionAngleFirst	第一角投影
SheetProjectionAngleThird	第三角投影

◆ SheetStandardEnglishScale

enum NXOpen::Drawings::DrawingSheetBuilder::SheetStandardEnglishScale

标准英制图纸比例

枚举值
SheetStandardEnglishScaleS81	比例8:1
SheetStandardEnglishScaleS41	比例4:1
SheetStandardEnglishScaleS21	比例2:1
SheetStandardEnglishScaleS11	比例1:1
SheetStandardEnglishScaleS12	比例1:2
SheetStandardEnglishScaleS14	比例1:4
SheetStandardEnglishScaleS18	比例1:8
SheetStandardEnglishScaleCustom	自定义比例

◆ SheetStandardMetricScale

enum NXOpen::Drawings::DrawingSheetBuilder::SheetStandardMetricScale

标准公制图纸比例

枚举值
SheetStandardMetricScaleS501	比例50:1
SheetStandardMetricScaleS201	比例20:1
SheetStandardMetricScaleS101	比例10:1
SheetStandardMetricScaleS51	比例5:1
SheetStandardMetricScaleS21	比例2:1
SheetStandardMetricScaleS11	比例1:1
SheetStandardMetricScaleS12	比例1:2
SheetStandardMetricScaleS15	比例1:5
SheetStandardMetricScaleS110	比例1:10
SheetStandardMetricScaleS120	比例1:20
SheetStandardMetricScaleS150	比例1:50
SheetStandardMetricScaleS1100	比例1:100
SheetStandardMetricScaleCustom	自定义比例

◆ SheetUnits

enum NXOpen::Drawings::DrawingSheetBuilder::SheetUnits

图纸单位

枚举值
SheetUnitsMetric	公制单位图纸
SheetUnitsEnglish	英制单位图纸

成员函数说明

◆ AutoStartViewCreation()

bool NXOpen::Drawings::DrawingSheetBuilder::AutoStartViewCreation ( )

返回控制插入无视图图纸后是否自动启动添加视图创建的设置。此选项在编辑图纸时不显示。
创建于 NX7.5.0。

许可证要求：无

◆ BaseordrawingView()

NXOpen::Drawings::DrawingSheetBuilder::SheetBaseordrawingView NXOpen::Drawings::DrawingSheetBuilder::BaseordrawingView ( )

返回基本视图或工程视图选项
创建于 NX7.5.0。

许可证要求：无

◆ EnglishSheetTemplateLocation()

NXString NXOpen::Drawings::DrawingSheetBuilder::EnglishSheetTemplateLocation ( )

返回要添加到零件文件的英制图纸模板的位置
于NX5.0.0中创建。

许可证要求：无

◆ Height()

double NXOpen::Drawings::DrawingSheetBuilder::Height ( )

返回工程图图样的自定义或标准高度
于NX5.0.0中创建。

许可证要求 : None

◆ Length()

double NXOpen::Drawings::DrawingSheetBuilder::Length ( )

返回用于创建或编辑工程图的自定义或标准长度
于NX5.0.0中创建。

许可证要求 : None

◆ MetricSheetTemplateLocation()

NXString NXOpen::Drawings::DrawingSheetBuilder::MetricSheetTemplateLocation ( )

返回要添加到零件文件的公制图纸模板的位置
于NX5.0.0中创建。

许可证要求：无

◆ Name()

NXString NXOpen::Drawings::DrawingSheetBuilder::Name ( )

返回要创建或编辑的图纸的名称
于NX5.0.0中创建。

许可证要求：无

◆ Number()

NXString NXOpen::Drawings::DrawingSheetBuilder::Number ( )

返回要创建或编辑的图纸的编号
于NX8.0.0中创建。

许可证要求：无

◆ NX_DEPRECATED() [1/2]

NXOpen::Drawings::DrawingSheetBuilder::NX_DEPRECATED ( "Deprecated in NX7.5.0. Use NXOpen::Drawings::DrawingSheetBuilder::AutoStartViewCreation instead." )

返回控制插入无视图图纸后是否自动启动添加基本视图命令的设置。此选项在编辑图纸时不显示。该开关在 NX7.0 中已更改为自动启动视图创建，已过时。

弃用: 在 NX7.5.0 中已弃用。请使用 NXOpen::Drawings::DrawingSheetBuilder::AutoStartViewCreation 替代。

创建于 NX5.0.0。

许可证要求：无

◆ NX_DEPRECATED() [2/2]

NXOpen::Drawings::DrawingSheetBuilder::NX_DEPRECATED ( "Deprecated in NX7.5.0. Use NXOpen::Drawings::DrawingSheetBuilder::SetAutoStartViewCreation instead." )

设置控制插入无视图图纸后是否自动启动添加基本视图命令的设置。此选项在编辑图纸时不显示。该开关在 NX7.0 中已更改为自动启动视图创建，已过时。

弃用: 在 NX7.5.0 中已弃用。请使用 NXOpen::Drawings::DrawingSheetBuilder::SetAutoStartViewCreation 替代。

创建于 NX5.0.0。

许可证要求：无

添加基本视图自动启动开关

◆ Option()

NXOpen::Drawings::DrawingSheetBuilder::SheetOption NXOpen::Drawings::DrawingSheetBuilder::Option ( )

返回用于创建图纸的选项
于NX5.0.0中创建。

许可证要求：无

◆ ProjectionAngle()

NXOpen::Drawings::DrawingSheetBuilder::SheetProjectionAngle NXOpen::Drawings::DrawingSheetBuilder::ProjectionAngle ( )

返回投影角度选项
创建于 NX5.0.0。

许可证要求：无

◆ Revision()

NXString NXOpen::Drawings::DrawingSheetBuilder::Revision ( )

返回要创建或编辑的工程图纸的版本
创建于 NX8.0.0。

许可证要求：无

◆ ScaleDenominator()

double NXOpen::Drawings::DrawingSheetBuilder::ScaleDenominator ( )

返回自定义比例的分母
于NX5.0.0中创建。

许可证要求 : None

◆ ScaleNumerator()

double NXOpen::Drawings::DrawingSheetBuilder::ScaleNumerator ( )

返回自定义比例的分子
于NX5.0.0中创建。

许可证要求 : None

◆ SecondaryNumber()

NXString NXOpen::Drawings::DrawingSheetBuilder::SecondaryNumber ( )

返回要创建或编辑的图纸的次级编号
于NX8.0.0中创建。

许可证要求：无

◆ SetAutoStartViewCreation()

void NXOpen::Drawings::DrawingSheetBuilder::SetAutoStartViewCreation ( bool autoStartViewCreation )

设置控制插入无视图图纸后是否自动启动添加视图创建的设置。此选项在编辑图纸时不显示。
创建于 NX7.5.0。

许可证要求：无

参数

autoStartViewCreation 自动启动视图创建

◆ SetBaseordrawingView()

void NXOpen::Drawings::DrawingSheetBuilder::SetBaseordrawingView ( NXOpen::Drawings::DrawingSheetBuilder::SheetBaseordrawingView option )

设置基本视图或工程视图选项
创建于 NX7.5.0。

许可证要求：drafting ("DRAFTING")

参数

option 要自动开始创建的视图类型

◆ SetEnglishSheetTemplateLocation() [1/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetEnglishSheetTemplateLocation ( const char * englishSheetTemplateLocation )

设置要添加到部件文件的英制工程图图样模板的位置
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

englishSheetTemplateLocation 英制工程图图样模板位置

◆ SetEnglishSheetTemplateLocation() [2/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetEnglishSheetTemplateLocation ( const NXString & englishSheetTemplateLocation )

设置要添加到部件文件的英制工程图图样模板的位置
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

englishSheetTemplateLocation 英制工程图图样模板位置

◆ SetHeight()

void NXOpen::Drawings::DrawingSheetBuilder::SetHeight ( double height )

设置工程图图样的自定义或标准高度
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

height 工程图图样的自定义或标准高度

◆ SetLength()

void NXOpen::Drawings::DrawingSheetBuilder::SetLength ( double length )

设置用于创建或编辑工程图的自定义或标准长度
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

length 工程图图样的自定义或标准长度

◆ SetMetricSheetTemplateLocation() [1/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetMetricSheetTemplateLocation ( const char * metricSheetTemplateLocation )

设置要添加到零件文件的公制图纸模板的位置
于NX5.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

metricSheetTemplateLocation 公制图纸模板位置

◆ SetMetricSheetTemplateLocation() [2/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetMetricSheetTemplateLocation ( const NXString & metricSheetTemplateLocation )

设置要添加到零件文件的公制图纸模板的位置
于NX5.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

metricSheetTemplateLocation 公制图纸模板位置

◆ SetName() [1/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetName ( const char * name )

设置要创建或编辑的图纸的名称
于NX5.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

name 图纸名称

◆ SetName() [2/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetName ( const NXString & name )

设置要创建或编辑的图纸的名称
于NX5.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

name 图纸名称

◆ SetNumber() [1/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetNumber ( const char * number )

设置要创建或编辑的图纸的编号
于NX8.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

number 图纸编号

◆ SetNumber() [2/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetNumber ( const NXString & number )

设置要创建或编辑的图纸的编号
于NX8.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

number 图纸编号

◆ SetOption()

void NXOpen::Drawings::DrawingSheetBuilder::SetOption ( NXOpen::Drawings::DrawingSheetBuilder::SheetOption option )

设置用于创建图纸的选项
于NX5.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

option 用于创建图纸的选项

◆ SetProjectionAngle()

void NXOpen::Drawings::DrawingSheetBuilder::SetProjectionAngle ( NXOpen::Drawings::DrawingSheetBuilder::SheetProjectionAngle projectionAngle )

设置投影角度选项
创建于 NX5.0.0。

许可证要求：drafting ("DRAFTING")

参数

projectionAngle 投影角度选项

◆ SetRevision() [1/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetRevision ( const char * revision )

设置要创建或编辑的工程图纸的版本
创建于 NX8.0.0。

许可证要求：drafting ("DRAFTING")

参数

revision 工程图纸版本

◆ SetRevision() [2/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetRevision ( const NXString & revision )

设置要创建或编辑的工程图纸的版本
创建于 NX8.0.0。

许可证要求：drafting ("DRAFTING")

参数

revision 工程图纸版本

◆ SetScaleDenominator()

void NXOpen::Drawings::DrawingSheetBuilder::SetScaleDenominator ( double scaleDenominator )

设置自定义比例的分母
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

scaleDenominator 自定义比例的分母

◆ SetScaleNumerator()

void NXOpen::Drawings::DrawingSheetBuilder::SetScaleNumerator ( double scaleNumerator )

设置自定义比例的分子
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

scaleNumerator 比例分子

◆ SetSecondaryNumber() [1/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetSecondaryNumber ( const char * secondaryNumber )

设置要创建或编辑的图纸的次级编号
于NX8.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

secondaryNumber 图纸次级编号

◆ SetSecondaryNumber() [2/2]

void NXOpen::Drawings::DrawingSheetBuilder::SetSecondaryNumber ( const NXString & secondaryNumber )

设置要创建或编辑的图纸的次级编号
于NX8.0.0中创建。

许可证要求：drafting ("DRAFTING")

参数

secondaryNumber 图纸次级编号

◆ SetStandardEnglishScale()

void NXOpen::Drawings::DrawingSheetBuilder::SetStandardEnglishScale ( NXOpen::Drawings::DrawingSheetBuilder::SheetStandardEnglishScale englishScale )

设置标准英制工程图比例
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

englishScale 标准英制工程图比例

◆ SetStandardMetricScale()

void NXOpen::Drawings::DrawingSheetBuilder::SetStandardMetricScale ( NXOpen::Drawings::DrawingSheetBuilder::SheetStandardMetricScale metricScale )

设置标准公制工程图比例
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

metricScale 标准公制工程图比例

◆ SetUnits()

void NXOpen::Drawings::DrawingSheetBuilder::SetUnits ( NXOpen::Drawings::DrawingSheetBuilder::SheetUnits units )

设置工程图图样的单位
于NX5.0.0中创建。

许可证要求 : drafting ("DRAFTING")

参数

units 工程图图样的单位

◆ StandardEnglishScale()

NXOpen::Drawings::DrawingSheetBuilder::SheetStandardEnglishScale NXOpen::Drawings::DrawingSheetBuilder::StandardEnglishScale ( )

返回标准英制工程图比例
于NX5.0.0中创建。

许可证要求 : None

◆ StandardMetricScale()

NXOpen::Drawings::DrawingSheetBuilder::SheetStandardMetricScale NXOpen::Drawings::DrawingSheetBuilder::StandardMetricScale ( )

返回标准公制工程图比例
于NX5.0.0中创建。

许可证要求 : None

◆ Units()

NXOpen::Drawings::DrawingSheetBuilder::SheetUnits NXOpen::Drawings::DrawingSheetBuilder::Units ( )

返回工程图图样的单位
于NX5.0.0中创建。

许可证要求 : None

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ SheetBaseordrawingView

◆ SheetMode

◆ SheetOption

◆ SheetProjectionAngle

◆ SheetStandardEnglishScale

◆ SheetStandardMetricScale

◆ SheetUnits

成员函数说明

◆ AutoStartViewCreation()

◆ BaseordrawingView()

◆ EnglishSheetTemplateLocation()

◆ Height()

◆ Length()

◆ MetricSheetTemplateLocation()

◆ Name()

◆ Number()

◆ NX_DEPRECATED() [1/2]

◆ NX_DEPRECATED() [2/2]

◆ Option()

◆ ProjectionAngle()

◆ Revision()

◆ ScaleDenominator()

◆ ScaleNumerator()

◆ SecondaryNumber()

◆ SetAutoStartViewCreation()

◆ SetBaseordrawingView()

◆ SetEnglishSheetTemplateLocation() [1/2]

◆ SetEnglishSheetTemplateLocation() [2/2]

◆ SetHeight()

◆ SetLength()

◆ SetMetricSheetTemplateLocation() [1/2]

◆ SetMetricSheetTemplateLocation() [2/2]

◆ SetName() [1/2]

◆ SetName() [2/2]

◆ SetNumber() [1/2]

◆ SetNumber() [2/2]

◆ SetOption()

◆ SetProjectionAngle()

◆ SetRevision() [1/2]

◆ SetRevision() [2/2]

◆ SetScaleDenominator()

◆ SetScaleNumerator()

◆ SetSecondaryNumber() [1/2]

◆ SetSecondaryNumber() [2/2]

◆ SetStandardEnglishScale()

◆ SetStandardMetricScale()

◆ SetUnits()

◆ StandardEnglishScale()

◆ StandardMetricScale()

◆ Units()
