3MF文件导入器更多...

#include <Importer3MF.hxx>

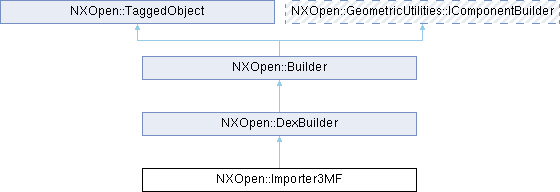

类 NXOpen::Importer3MF 继承关系图:

Public 类型
enum	FacetBodyTypes { FacetBodyTypesPsm , FacetBodyTypesNx }

Public 成员函数
bool	Cleanup ()
bool	CreateClipLatticeFeature ()
NXOpen::Importer3MF::FacetBodyTypes	FacetBodyType ()
NXString	InputFile ()
double	MinimumAngleFoldedFacets ()
int	MinimumFacetNumber ()
void	SetCleanup (bool cleanup)
void	SetCreateClipLatticeFeature (bool createClipLatticeFeature)
void	SetFacetBodyType (NXOpen::Importer3MF::FacetBodyTypes facetBodyType)
void	SetInputFile (const char *filename)
void	SetInputFile (const NXString &filename)
void	SetMinimumAngleFoldedFacets (double minimumAngleFoldedFacets)
void	SetMinimumFacetNumber (int minimumFacetNumber)
void	SetShowInformationWindow (bool showInformationWindow)
void	SetTessellationFactor (double tessellationFactor)
bool	ShowInformationWindow ()
double	TessellationFactor ()
Public 成员函数继承自 NXOpen::DexBuilder
bool	ProcessHoldFlag ()
void	SetProcessHoldFlag (bool doingFileSave)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_Importer3MFBuilder

详细描述

3MF文件导入器

表示导入3MF数据时使用的@link NXOpen::Importer3MF NXOpen::Importer3MF@endlink。
此类通过@link NXOpen::DexManager NXOpen::DexManager@endlink 创建。
Commit() 将返回NULL对象  <br> 要创建此类的新实例，请使用@link NXOpen::DexManager::CreateImporter3mf  NXOpen::DexManager::CreateImporter3mf @endlink  <br>

默认值。

属性	值
CreateClipLatticeFeature	True
FacetBodyType	Psm
MinimumAngleFoldedFacets	15.0
MinimumFacetNumber	100
ShowInformationWindow	False
TessellationFactor	0.5

仅在Windows上可用

在NX12.0.1中创建。

成员枚举类型说明

◆ FacetBodyTypes

enum NXOpen::Importer3MF::FacetBodyTypes

这些表示导入3MF文件时将创建的体类型

枚举值
FacetBodyTypesPsm	导入为收敛体
FacetBodyTypesNx	导入为NX小面体

成员函数说明

◆ Cleanup()

bool NXOpen::Importer3MF::Cleanup ( )

返回导入时清理所有网格缺陷的选项
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：无

◆ CreateClipLatticeFeature()

bool NXOpen::Importer3MF::CreateClipLatticeFeature ( )

如果文件中存在裁剪信息，则返回创建裁剪晶格特征的选项
仅可在 Windows 上使用

于 NX1926.0.0 中创建。

许可证要求：无

◆ FacetBodyType()

NXOpen::Importer3MF::FacetBodyTypes NXOpen::Importer3MF::FacetBodyType ( )

返回面片体类型
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：无

◆ InputFile()

NXString NXOpen::Importer3MF::InputFile ( )

返回要导入的输入3MF文件
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：无

◆ MinimumAngleFoldedFacets()

double NXOpen::Importer3MF::MinimumAngleFoldedFacets ( )

返回要导入的3MF文件的折叠面片最小角度值
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：无

◆ MinimumFacetNumber()

int NXOpen::Importer3MF::MinimumFacetNumber ( )

返回要导入的3MF文件的最小面片数量值
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：无

◆ SetCleanup()

void NXOpen::Importer3MF::SetCleanup ( bool cleanup )

设置导入时清理所有网格缺陷的选项
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：nx_additive_design（"NX Additive Design"）或nx_3mf（"NX 3mf"）

参数

cleanup cleanup

◆ SetCreateClipLatticeFeature()

void NXOpen::Importer3MF::SetCreateClipLatticeFeature ( bool createClipLatticeFeature )

设置如果文件中存在裁剪信息，则创建裁剪晶格特征的选项
仅可在 Windows 上使用

于 NX1926.0.0 中创建。

许可证要求：nx_additive_design (" NX Additive Design") 或 nx_3mf (" NX 3mf")

参数

createClipLatticeFeature createcliplatticefeature

◆ SetFacetBodyType()

void NXOpen::Importer3MF::SetFacetBodyType ( NXOpen::Importer3MF::FacetBodyTypes facetBodyType )

设置面片体类型
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：nx_additive_design（"NX Additive Design"）或nx_3mf（"NX 3mf"）

参数

facetBodyType facetbodytype

◆ SetInputFile() [1/2]

void NXOpen::Importer3MF::SetInputFile ( const char * filename )

设置要导入的输入3MF文件
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：nx_additive_design（"NX Additive Design"）或nx_3mf（"NX 3mf"）

参数

filename filename

◆ SetInputFile() [2/2]

void NXOpen::Importer3MF::SetInputFile ( const NXString & filename )

设置要导入的输入3MF文件
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：nx_additive_design（"NX Additive Design"）或nx_3mf（"NX 3mf"）

参数

filename filename

◆ SetMinimumAngleFoldedFacets()

void NXOpen::Importer3MF::SetMinimumAngleFoldedFacets ( double minimumAngleFoldedFacets )

设置要导入的3MF文件的折叠面片最小角度值
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：nx_additive_design（"NX Additive Design"）或nx_3mf（"NX 3mf"）

参数

minimumAngleFoldedFacets minimumanglefoldedfacets

◆ SetMinimumFacetNumber()

void NXOpen::Importer3MF::SetMinimumFacetNumber ( int minimumFacetNumber )

设置要导入的3MF文件的最小面片数量值
仅可在Windows上使用

创建于NX12.0.1。

许可证要求：nx_additive_design（"NX Additive Design"）或nx_3mf（"NX 3mf"）

参数

minimumFacetNumber minimumfacetnumber

◆ SetShowInformationWindow()

void NXOpen::Importer3MF::SetShowInformationWindow ( bool showInformationWindow )

设置是否显示信息窗口的指示器
仅可在 Windows 上使用

于 NX12.0.1 中创建。

许可证要求：nx_additive_design (" NX Additive Design") 或 nx_3mf (" NX 3mf")

参数

showInformationWindow showinformationwindow

◆ SetTessellationFactor()

void NXOpen::Importer3MF::SetTessellationFactor ( double tessellationFactor )

设置晶格创建的细分因子。细分容差指定理想杆与晶格体最终细分表示之间的最大偏差。由于结果很大程度上取决于杆直径与细分容差之间的关系，细分因子仅为无量纲因子。实际细分容差将由杆直径决定。
仅可在Windows上使用

创建于NX1926.0.0。

许可证要求：nx_additive_design（"NX Additive Design"）或nx_3mf（"NX 3mf"）

参数

tessellationFactor tessellationfactor

◆ ShowInformationWindow()

bool NXOpen::Importer3MF::ShowInformationWindow ( )

返回是否显示信息窗口的指示器
仅可在 Windows 上使用

于 NX12.0.1 中创建。

许可证要求：无

◆ TessellationFactor()

double NXOpen::Importer3MF::TessellationFactor ( )

返回晶格创建的细分因子。细分容差指定理想杆与晶格体最终细分表示之间的最大偏差。由于结果很大程度上取决于杆直径与细分容差之间的关系，细分因子仅为无量纲因子。实际细分容差将由杆直径决定。
仅可在Windows上使用

创建于NX1926.0.0。

许可证要求：无
