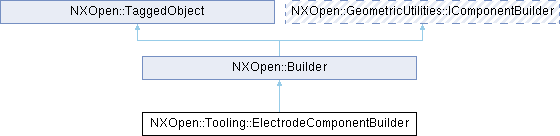

类 NXOpen::Tooling::ElectrodeComponentBuilder 继承关系图:

Public 类型
enum	Chuck { ChuckUnknown = -1 , ChuckHolder , ChuckPallet }

Public 成员函数
NXOpen::Tooling::ElectrodeComponentBuilder::Chuck	ChuckType ()
NXOpen::Matrix3x3	ComponentMatrix ()
NXOpen::SelectFace *	Face ()
NXOpen::Assemblies::SelectComponent *	Fixture ()
NXOpen::NXObject *	InstallComponentPart (NXOpen::Tooling::SpreadsheetData templateData, const char libraryName, const char catalogName, const char classificationName, const char *titleName)
NXOpen::NXObject *	InstallComponentPart (NXOpen::Tooling::SpreadsheetData *templateData, const NXString &libraryName, const NXString &catalogName, const NXString &classificationName, const NXString &titleName)
NXOpen::NXObject *	MateCsys ()
NXOpen::Assemblies::SelectComponent *	Parent ()
NXOpen::Point3d	ReferenceCenter ()
bool	ReferPart ()
bool	Rename ()
void	SetChuckType (NXOpen::Tooling::ElectrodeComponentBuilder::Chuck chuck)
void	SetComponentMatrix (const NXOpen::Matrix3x3 &matrix)
void	SetMateCsys (NXOpen::NXObject *csys)
void	SetReferenceCenter (const NXOpen::Point3d &point)
void	SetReferPart (bool referPart)
void	SetRename (bool rename)
void	SetStandardData (const char *standardData)
void	SetStandardData (const NXString &standardData)
void	SetStandardPart (const char *standardPart)
void	SetStandardPart (const NXString &standardPart)
void	SetTemplateDataName (const char *templateDataName)
void	SetTemplateDataName (const NXString &templateDataName)
void	SetTemplatePartName (const char *templatePartName)
void	SetTemplatePartName (const NXString &templatePartName)
NXString	StandardData ()
NXString	StandardPart ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ElectrodeComponentBuilderBuilder

详细描述

电极组件构建器

电极组件构建器，用于安装夹头和托盘。
要创建该类的新实例，请使用 NXOpen::Tooling::ElectrodeDesignCollection::CreateComponentBuilder
默认值。

属性	值
ReferPart	0
Rename	0

创建于NX8.0.0版本。

成员枚举类型说明

◆ Chuck

enum NXOpen::Tooling::ElectrodeComponentBuilder::Chuck

表示电极卡盘类型。

枚举值
ChuckUnknown	未知
ChuckHolder	夹头
ChuckPallet	托盘

成员函数说明

◆ ChuckType()

NXOpen::Tooling::ElectrodeComponentBuilder::Chuck NXOpen::Tooling::ElectrodeComponentBuilder::ChuckType ( )

获取电极夹头类型。
创建于 NX8.0.0。

许可证要求：无

◆ ComponentMatrix()

NXOpen::Matrix3x3 NXOpen::Tooling::ElectrodeComponentBuilder::ComponentMatrix ( )

获取组件矩阵。
创建于 NX12.0.0。

许可证要求：无

◆ Face()

NXOpen::SelectFace * NXOpen::Tooling::ElectrodeComponentBuilder::Face ( )

获取其中心将作为机床组坐标系原点的面。
创建于 NX8.0.0。

许可证要求：无

◆ Fixture()

NXOpen::Assemblies::SelectComponent * NXOpen::Tooling::ElectrodeComponentBuilder::Fixture ( )

获取要编辑的电极夹具零件。
创建于NX8.0.0版本。

许可证要求 : 无

◆ InstallComponentPart() [1/2]

NXOpen::NXObject * NXOpen::Tooling::ElectrodeComponentBuilder::InstallComponentPart	(	NXOpen::Tooling::SpreadsheetData *	templateData,
		const char *	libraryName,
		const char *	catalogName,
		const char *	classificationName,
		const char *	titleName )

安装夹具或托盘部件。
在NX12.0.0中创建。
许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

templateData	标准件的电子表格数据
libraryName	标准件的库名称
catalogName	标准件的目录名称
classificationName	标准件的分类名称
titleName	标准件的标题名称

◆ InstallComponentPart() [2/2]

NXOpen::NXObject * NXOpen::Tooling::ElectrodeComponentBuilder::InstallComponentPart	(	NXOpen::Tooling::SpreadsheetData *	templateData,
		const NXString &	libraryName,
		const NXString &	catalogName,
		const NXString &	classificationName,
		const NXString &	titleName )

安装夹具或托盘部件。
在NX12.0.0中创建。
许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

templateData	标准件的电子表格数据
libraryName	标准件的库名称
catalogName	标准件的目录名称
classificationName	标准件的分类名称
titleName	标准件的标题名称

◆ MateCsys()

NXOpen::NXObject * NXOpen::Tooling::ElectrodeComponentBuilder::MateCsys ( )

获取当前机床组坐标系。
创建于 NX8.0.0。

许可证要求：无

◆ Parent()

NXOpen::Assemblies::SelectComponent * NXOpen::Tooling::ElectrodeComponentBuilder::Parent ( )

获取要安装电极卡盘的装配体父级零件。
创建于NX8.0.0版本。

许可证要求 : 无

◆ ReferenceCenter()

NXOpen::Point3d NXOpen::Tooling::ElectrodeComponentBuilder::ReferenceCenter ( )

返回组件参考点。
在NX12.0.0中创建。
许可证要求：无

◆ ReferPart()

bool NXOpen::Tooling::ElectrodeComponentBuilder::ReferPart ( )

获取是否通过直接引用模板部件安装夹头的选项。
创建于 NX8.0.0。

许可证要求：无

◆ Rename()

bool NXOpen::Tooling::ElectrodeComponentBuilder::Rename ( )

获取是否使用部件名称管理对话框的选项。
创建于 NX8.0.0。

许可证要求：无

◆ SetChuckType()

void NXOpen::Tooling::ElectrodeComponentBuilder::SetChuckType ( NXOpen::Tooling::ElectrodeComponentBuilder::Chuck chuck )

设置电极夹头类型。
创建于 NX8.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

chuck chuck

◆ SetComponentMatrix()

void NXOpen::Tooling::ElectrodeComponentBuilder::SetComponentMatrix ( const NXOpen::Matrix3x3 & matrix )

设置组件矩阵。
在NX12.0.0中创建。
许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

matrix 组件矩阵

◆ SetMateCsys()

void NXOpen::Tooling::ElectrodeComponentBuilder::SetMateCsys ( NXOpen::NXObject * csys )

设置当前机床组坐标系。
创建于 NX8.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

csys csys

◆ SetReferenceCenter()

void NXOpen::Tooling::ElectrodeComponentBuilder::SetReferenceCenter ( const NXOpen::Point3d & point )

设置组件参考点。
在NX12.0.0中创建。
许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

point 组件位置

◆ SetReferPart()

void NXOpen::Tooling::ElectrodeComponentBuilder::SetReferPart ( bool referPart )

设置是否通过直接引用模板部件安装夹头的选项。
创建于 NX8.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

referPart referpart

◆ SetRename()

void NXOpen::Tooling::ElectrodeComponentBuilder::SetRename ( bool rename )

设置是否使用部件名称管理对话框的选项。
创建于 NX8.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

rename rename

◆ SetStandardData() [1/2]

void NXOpen::Tooling::ElectrodeComponentBuilder::SetStandardData ( const char * standardData )

设置电极标准数据电子表格。
创建于 NX8.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

standardData standarddata

◆ SetStandardData() [2/2]

void NXOpen::Tooling::ElectrodeComponentBuilder::SetStandardData ( const NXString & standardData )

设置电极标准数据电子表格。
创建于 NX8.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

standardData standarddata

◆ SetStandardPart() [1/2]

void NXOpen::Tooling::ElectrodeComponentBuilder::SetStandardPart ( const char * standardPart )

设置要安装的电极标准部件。
创建于 NX8.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

standardPart standardpart

◆ SetStandardPart() [2/2]

void NXOpen::Tooling::ElectrodeComponentBuilder::SetStandardPart ( const NXString & standardPart )

设置要安装的电极标准部件。
创建于 NX8.0.0。

许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

standardPart standardpart

◆ SetTemplateDataName() [1/2]

void NXOpen::Tooling::ElectrodeComponentBuilder::SetTemplateDataName ( const char * templateDataName )

夹具或托盘的模板数据名称。
在NX12.0.0中创建。
许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

templateDataName 模板数据名称

◆ SetTemplateDataName() [2/2]

void NXOpen::Tooling::ElectrodeComponentBuilder::SetTemplateDataName ( const NXString & templateDataName )

夹具或托盘的模板数据名称。
在NX12.0.0中创建。
许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

templateDataName 模板数据名称

◆ SetTemplatePartName() [1/2]

void NXOpen::Tooling::ElectrodeComponentBuilder::SetTemplatePartName ( const char * templatePartName )

夹具或托盘的模板部件名称。
在NX12.0.0中创建。
许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

templatePartName 模板部件名称

◆ SetTemplatePartName() [2/2]

void NXOpen::Tooling::ElectrodeComponentBuilder::SetTemplatePartName ( const NXString & templatePartName )

夹具或托盘的模板部件名称。
在NX12.0.0中创建。
许可证要求：nx_electrode_wizard ("NX Electrode Wizard")

参数

templatePartName 模板部件名称

◆ StandardData()

NXString NXOpen::Tooling::ElectrodeComponentBuilder::StandardData ( )

获取电极标准数据电子表格。
创建于 NX8.0.0。

许可证要求：无

◆ StandardPart()

NXString NXOpen::Tooling::ElectrodeComponentBuilder::StandardPart ( )

获取要安装的电极标准部件。
创建于 NX8.0.0。

许可证要求：无
