废料设计构建器更多...

#include <Tooling_ScrapDesignBuilder.hxx>

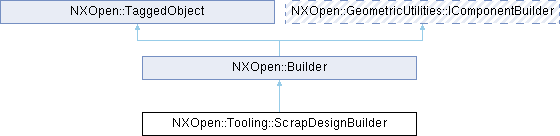

类 NXOpen::Tooling::ScrapDesignBuilder 继承关系图:

Public 类型
enum	AddonType { AddonTypeOverlap , AddonTypeOvercut , AddonTypeTrimming , AddonTypeUserDefined }
enum	Body { BodyCreate , BodyEdit , BodyAddon , BodyGrouping }
enum	CopyMethodOptions { CopyMethodOptionsPointToPoint , CopyMethodOptionsDistance }
enum	DefScrapType { DefScrapTypePiercing , DefScrapTypePiloting }
enum	EditScrapType { EditScrapTypeSplit , EditScrapTypeMerge , EditScrapTypeApplyMinimumRadius , EditScrapTypeChangeStation , EditScrapTypeDelete , EditScrapTypeUpdate }
enum	OvercutType { OvercutTypeNormalType , OvercutTypeTangentType , OvercutTypeCircularType , OvercutTypeRectangularType , OvercutTypeFilletType }
enum	RemoveType { RemoveTypeInferScrap , RemoveTypeOverlap , RemoveTypeOvercut , RemoveTypeTrimming , RemoveTypeHole , RemoveTypeScrap , RemoveTypeAll }
enum	ScrapDefPosition { ScrapDefPositionProjectToStrip , ScrapDefPositionKeepOrigin }
enum	ScrapDefType { ScrapDefTypeBlankBoundarySketch , ScrapDefTypeHoleBoundary , ScrapDefTypeClosedCurves , ScrapDefTypeBoundaryLines , ScrapDefTypeExistedSheetBody , ScrapDefTypeChangeType , ScrapDefTypeCopy }
enum	TrimNumType { TrimNumTypeOne , TrimNumTypeTwo , TrimNumTypeThree , TrimNumTypeFour , TrimNumTypeFive }

Public 成员函数
NXOpen::Tooling::ScrapDesignBuilder::AddonType	AddonOperation ()
bool	ApplyColor ()
NXOpen::NXColor *	AssignColor ()
NXOpen::SelectEdgeList *	AttachEdge ()
NXOpen::SelectBody *	AttachScrap ()
NXOpen::ScCollector *	BoundaryList ()
NXOpen::SelectBodyList *	ChangeColScrap ()
NXOpen::Expression *	CopyDistance ()
NXOpen::Point *	CopyFromPoint ()
NXOpen::Tooling::ScrapDesignBuilder::CopyMethodOptions	CopyMethod ()
NXOpen::Point *	CopyToPoint ()
NXOpen::Direction *	CopyVector ()
NXOpen::Section *	CurveList ()
int	DefStationNum ()
double	DoubleA ()
double	DoubleAngle ()
double	DoubleB ()
double	DoubleH ()
double	DoubleR ()
double	DoubleRf ()
NXOpen::Tooling::ScrapDesignBuilder::EditScrapType	EditMethod ()
int	EditStationNum ()
NXOpen::SelectBodyList *	ExistScrap ()
NXOpen::Point3d	GetOvercutPosition ()
NXOpen::NXColor *	HoleColor ()
bool	IncludeOverlapOvercut ()
double	MinimumRadius ()
double	MinRad ()
NXOpen::NXColor *	OvercutColor ()
NXOpen::SelectEdge *	OvercutEdge ()
NXOpen::Tooling::ScrapDesignBuilder::OvercutType	OvercutOperation ()
NXOpen::NXColor *	OverlapColor ()
double	OverlapWidth ()
NXOpen::Tooling::ScrapDesignBuilder::DefScrapType	PierceType ()
NXOpen::NXColor *	PiercingColor ()
NXOpen::NXColor *	PilotingColor ()
double	ProcessFive ()
double	ProcessFour ()
double	ProcessOne ()
double	ProcessThree ()
double	ProcessTwo ()
NXOpen::Tooling::ScrapDesignBuilder::RemoveType	RemoveFilter ()
NXOpen::Expression *	RotateAngle ()
NXOpen::Point *	RotateAxisPoint ()
void	ScrapDesignAddon ()
void	ScrapDesignCreate ()
void	ScrapDesignEdit ()
void	ScrapDesignGroup ()
NXOpen::Tooling::ScrapDesignBuilder::ScrapDefType	ScrapMethod ()
NXOpen::Tooling::ScrapDesignBuilder::ScrapDefPosition	ScrapPosition ()
double	ScrapTol ()
NXOpen::Tooling::ScrapDesignBuilder::Body	ScrapTypeEnum ()
NXOpen::SelectBodyList *	SecondScrap ()
void	SetAddonOperation (NXOpen::Tooling::ScrapDesignBuilder::AddonType addonOperation)
void	SetApplyColor (bool applyColor)
void	SetAssignColor (NXOpen::NXColor *assignColor)
void	SetCopyFromPoint (NXOpen::Point *copyFromPoint)
void	SetCopyMethod (NXOpen::Tooling::ScrapDesignBuilder::CopyMethodOptions copyMethod)
void	SetCopyToPoint (NXOpen::Point *copyToPoint)
void	SetCopyVector (NXOpen::Direction *copyVector)
void	SetDefStationNum (int defStationNum)
void	SetDoubleA (double doubleA)
void	SetDoubleAngle (double doubleAngle)
void	SetDoubleB (double doubleB)
void	SetDoubleH (double doubleH)
void	SetDoubleR (double doubleR)
void	SetDoubleRf (double doubleRf)
void	SetEditMethod (NXOpen::Tooling::ScrapDesignBuilder::EditScrapType editMethod)
void	SetEditStationNum (int editStationNum)
void	SetHoleColor (NXOpen::NXColor *holeColor)
void	SetIncludeOverlapOvercut (bool includeOverlapOvercut)
void	SetMinimumRadius (double minimumRadius)
void	SetMinRad (double minRad)
void	SetOvercutColor (NXOpen::NXColor *overcutColor)
void	SetOvercutOperation (NXOpen::Tooling::ScrapDesignBuilder::OvercutType overcutOperation)
void	SetOvercutPosition (const NXOpen::Point3d &overcutPosition)
void	SetOverlapColor (NXOpen::NXColor *overlapColor)
void	SetOverlapWidth (double overlapWidth)
void	SetPierceType (NXOpen::Tooling::ScrapDesignBuilder::DefScrapType pierceType)
void	SetPiercingColor (NXOpen::NXColor *piercingColor)
void	SetPilotingColor (NXOpen::NXColor *pilotingColor)
void	SetProcessFive (double processFive)
void	SetProcessFour (double processFour)
void	SetProcessOne (double processOne)
void	SetProcessThree (double processThree)
void	SetProcessTwo (double processTwo)
void	SetRemoveFilter (NXOpen::Tooling::ScrapDesignBuilder::RemoveType removeFilter)
void	SetRotateAxisPoint (NXOpen::Point *rotateAxisPoint)
void	SetScrapMethod (NXOpen::Tooling::ScrapDesignBuilder::ScrapDefType scrapMethod)
void	SetScrapPosition (NXOpen::Tooling::ScrapDesignBuilder::ScrapDefPosition scrapPosition)
void	SetScrapTol (double scrapTol)
void	SetScrapTypeEnum (NXOpen::Tooling::ScrapDesignBuilder::Body scrapTypeEnum)
void	SetTrimmingColor (NXOpen::NXColor *trimmingColor)
void	SetTrimNum (NXOpen::Tooling::ScrapDesignBuilder::TrimNumType trimNum)
void	SetUpdate (bool needToUpdate)
NXOpen::Section *	SplitCurve ()
NXOpen::SelectBodyList *	SplitScrap ()
NXOpen::NXColor *	TrimmingColor ()
NXOpen::Tooling::ScrapDesignBuilder::TrimNumType	TrimNum ()
bool	Update ()
NXOpen::Section *	UserAddonCurve ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ScrapDesignBuilderBuilder

详细描述

废料设计构建器

表示废料设计构建器
要创建此类的新实例，请使用 NXOpen::Tooling::ScrapDesignCollection::CreateScrapDesignBuilder
默认值。

属性	值
附加操作	重叠
应用颜色	0
复制距离.Value	0（毫米单位零件）, 0（英寸单位零件）
复制方式	点到点
默认工位号	1
DoubleA	0
双向角度	0
DoubleB	0
DoubleH	0
DoubleR	0.2
DoubleRf	0.4
编辑方式	分割
编辑工位号	1
包含重叠过切	1
最小半径	0.1
最小半径	0.1
过切操作	常规类型
重叠宽度	0.1
冲孔类型	冲孔
ProcessFive	0
ProcessFour	0
ProcessOne	0
ProcessThree	0
ProcessTwo	0
RemoveFilter	自动识别废料
RotateAngle.Value	0
ScrapPosition	投影到条料
ScrapTol	0.01
ScrapTypeEnum	创建

创建于NX6.0.0.

成员枚举类型说明

◆ AddonType

enum NXOpen::Tooling::ScrapDesignBuilder::AddonType

指定附加类型

枚举值
AddonTypeOverlap	创建重叠废料
AddonTypeOvercut	创建过切废料
AddonTypeTrimming	创建修边废料
AddonTypeUserDefined	创建用户自定义附加废料

◆ Body

enum NXOpen::Tooling::ScrapDesignBuilder::Body

指定废料的操作类型

枚举值
BodyCreate	创建操作
BodyEdit	编辑操作
BodyAddon	附加操作
BodyGrouping	分组操作

◆ CopyMethodOptions

enum NXOpen::Tooling::ScrapDesignBuilder::CopyMethodOptions

指定复制方式选项

枚举值
CopyMethodOptionsPointToPoint	点到点
CopyMethodOptionsDistance	距离

◆ DefScrapType

enum NXOpen::Tooling::ScrapDesignBuilder::DefScrapType

指定废料的定义类型

枚举值
DefScrapTypePiercing	将废料定义为冲孔型
DefScrapTypePiloting	将废料定义为定位型

◆ EditScrapType

enum NXOpen::Tooling::ScrapDesignBuilder::EditScrapType

指定废料的编辑类型

枚举值
EditScrapTypeSplit	通过所选曲线拆分废料
EditScrapTypeMerge	将两个废料合并为一个
EditScrapTypeApplyMinimumRadius	为废料尖角添加最小圆角
EditScrapTypeChangeStation	修改废料的工位号
EditScrapTypeDelete	删除废料
EditScrapTypeUpdate	若设计变更则更新废料

◆ OvercutType

enum NXOpen::Tooling::ScrapDesignBuilder::OvercutType

指定过切类型，不同类型对应不同参数

枚举值
OvercutTypeNormalType	创建标准型过切
OvercutTypeTangentType	创建相切型过切
OvercutTypeCircularType	创建圆形过切
OvercutTypeRectangularType	创建矩形过切
OvercutTypeFilletType	创建圆角型过切

◆ RemoveType

enum NXOpen::Tooling::ScrapDesignBuilder::RemoveType

指定以过滤方式移除的类型

枚举值
RemoveTypeInferScrap	捕获自动识别的废料
RemoveTypeOverlap	捕获重叠废料
RemoveTypeOvercut	捕获过切废料
RemoveTypeTrimming	捕获修边废料
RemoveTypeHole	捕获孔废料
RemoveTypeScrap	捕获常规废料
RemoveTypeAll	捕获所有类型废料

◆ ScrapDefPosition

enum NXOpen::Tooling::ScrapDesignBuilder::ScrapDefPosition

指定废料的定位方式，通常使用投影方式

枚举值
ScrapDefPositionProjectToStrip	将废料投影到条料平面
ScrapDefPositionKeepOrigin	在原始平面创建废料

◆ ScrapDefType

enum NXOpen::Tooling::ScrapDesignBuilder::ScrapDefType

指定废料的创建类型

枚举值
ScrapDefTypeBlankBoundarySketch	使用边界曲线或草图创建废料
ScrapDefTypeHoleBoundary	自动提取孔边界曲线创建废料
ScrapDefTypeClosedCurves	使用闭合曲线创建废料
ScrapDefTypeBoundaryLines	使用边界线创建整体废料
ScrapDefTypeExistedSheetBody	将现有片体转换为废料
ScrapDefTypeChangeType	在冲孔型与定位型废料间切换类型
ScrapDefTypeCopy	将废料复制到指定位置

◆ TrimNumType

enum NXOpen::Tooling::ScrapDesignBuilder::TrimNumType

指定修边工序的步数，最大为五步

枚举值
TrimNumTypeOne	指定一步修边
TrimNumTypeTwo	指定两步修边
TrimNumTypeThree	指定三步修边
TrimNumTypeFour	指定四步修边
TrimNumTypeFive	指定五步修边

成员函数说明

◆ AddonOperation()

NXOpen::Tooling::ScrapDesignBuilder::AddonType NXOpen::Tooling::ScrapDesignBuilder::AddonOperation ( )

返回附加操作，包括重叠、过切、修剪和用户定义
创建于NX6.0.0.

许可要求: 无

◆ ApplyColor()

bool NXOpen::Tooling::ScrapDesignBuilder::ApplyColor ( )

获取是否将颜色应用于所有其他同形状废料的开关状态
版本：NX6.0.0

许可要求：无

◆ AssignColor()

NXOpen::NXColor * NXOpen::Tooling::ScrapDesignBuilder::AssignColor ( )

获取分配给废料的颜色
版本：NX6.0.0

许可要求：无

◆ AttachEdge()

NXOpen::SelectEdgeList * NXOpen::Tooling::ScrapDesignBuilder::AttachEdge ( )

返回要附加重叠的边
创建于NX6.0.0.

许可要求: 无

◆ AttachScrap()

NXOpen::SelectBody * NXOpen::Tooling::ScrapDesignBuilder::AttachScrap ( )

返回要附加重叠的废料
创建于NX6.0.0.

许可要求: 无

◆ BoundaryList()

NXOpen::ScCollector * NXOpen::Tooling::ScrapDesignBuilder::BoundaryList ( )

获取用于"边界线"方式的边界列表
创建于NX6.0.0.

许可要求: 无

◆ ChangeColScrap()

NXOpen::SelectBodyList * NXOpen::Tooling::ScrapDesignBuilder::ChangeColScrap ( )

获取用于更改废料颜色的选择体列表
版本：NX6.0.0

许可要求：无

◆ CopyDistance()

NXOpen::Expression * NXOpen::Tooling::ScrapDesignBuilder::CopyDistance ( )

获取复制距离
创建于NX2312.0.0。

许可要求: 无

◆ CopyFromPoint()

NXOpen::Point * NXOpen::Tooling::ScrapDesignBuilder::CopyFromPoint ( )

获取复制起始点
创建于NX2312.0.0.

许可要求: 无

◆ CopyMethod()

NXOpen::Tooling::ScrapDesignBuilder::CopyMethodOptions NXOpen::Tooling::ScrapDesignBuilder::CopyMethod ( )

获取复制方式
创建于NX2312.0.0.

许可要求: 无

◆ CopyToPoint()

NXOpen::Point * NXOpen::Tooling::ScrapDesignBuilder::CopyToPoint ( )

获取复制目标点
创建于NX2312.0.0.

许可要求: 无

◆ CopyVector()

NXOpen::Direction * NXOpen::Tooling::ScrapDesignBuilder::CopyVector ( )

获取复制方向矢量
创建于NX2312.0.0.

许可要求: 无

◆ CurveList()

NXOpen::Section * NXOpen::Tooling::ScrapDesignBuilder::CurveList ( )

获取用于"边界+草图"或"闭合边界"方式的曲线列表
创建于NX6.0.0.

许可要求: 无

◆ DefStationNum()

int NXOpen::Tooling::ScrapDesignBuilder::DefStationNum ( )

获取定义的工位数，废料将据此在料带中自动排布
创建于NX6.0.0.

许可要求: 无

◆ DoubleA()

double NXOpen::Tooling::ScrapDesignBuilder::DoubleA ( )

返回用作过切参数的参数A
创建于NX6.0.0.

许可要求: 无

◆ DoubleAngle()

double NXOpen::Tooling::ScrapDesignBuilder::DoubleAngle ( )

获取作为过切参数的双精度值Angle
创建于NX6.0.0。

许可要求：无

◆ DoubleB()

double NXOpen::Tooling::ScrapDesignBuilder::DoubleB ( )

返回用作过切参数的参数B
创建于NX6.0.0.

许可要求: 无

◆ DoubleH()

double NXOpen::Tooling::ScrapDesignBuilder::DoubleH ( )

获取作为过切参数的双精度值H
创建于NX6.0.0。

许可要求：无

◆ DoubleR()

double NXOpen::Tooling::ScrapDesignBuilder::DoubleR ( )

获取作为过切参数的双精度值R
创建于NX6.0.0。

许可要求：无

◆ DoubleRf()

double NXOpen::Tooling::ScrapDesignBuilder::DoubleRf ( )

获取作为过切参数的双精度值Rf
创建于NX1899.0.0。

许可要求：无

◆ EditMethod()

NXOpen::Tooling::ScrapDesignBuilder::EditScrapType NXOpen::Tooling::ScrapDesignBuilder::EditMethod ( )

获取编辑方式，包括拆分、合并、应用最小半径、更改工位、删除和更新
版本NX6.0.0中创建。

许可要求：无

◆ EditStationNum()

int NXOpen::Tooling::ScrapDesignBuilder::EditStationNum ( )

返回在条料中展开的工位编号
创建于NX6.0.0.

许可要求: 无

◆ ExistScrap()

NXOpen::SelectBodyList * NXOpen::Tooling::ScrapDesignBuilder::ExistScrap ( )

获取用于"已有片体"方式的已存在废料
创建于NX6.0.0.

许可要求: 无

◆ GetOvercutPosition()

NXOpen::Point3d NXOpen::Tooling::ScrapDesignBuilder::GetOvercutPosition ( )

获取过切草图的约束位置

返回: 过切草图的约束位置
版本：NX6.0.2

许可要求：无

◆ HoleColor()

NXOpen::NXColor * NXOpen::Tooling::ScrapDesignBuilder::HoleColor ( )

获取孔颜色
版本NX6.0.0中创建。

许可要求：无

◆ IncludeOverlapOvercut()

bool NXOpen::Tooling::ScrapDesignBuilder::IncludeOverlapOvercut ( )

获取是否包含重叠过切
创建于NX2312.0.0。

许可要求: 无

◆ MinimumRadius()

double NXOpen::Tooling::ScrapDesignBuilder::MinimumRadius ( )

获取修剪时用于倒圆尖角的最小半径
版本：NX2306.0.0

许可要求：无

◆ MinRad()

double NXOpen::Tooling::ScrapDesignBuilder::MinRad ( )

返回用于倒圆角的最小半径
创建于NX6.0.0.

许可要求: 无

◆ OvercutColor()

NXOpen::NXColor * NXOpen::Tooling::ScrapDesignBuilder::OvercutColor ( )

获取过切颜色
版本NX6.0.0中创建。

许可要求：无

◆ OvercutEdge()

NXOpen::SelectEdge * NXOpen::Tooling::ScrapDesignBuilder::OvercutEdge ( )

返回要附加过切的边
创建于NX6.0.0.

许可要求: 无

◆ OvercutOperation()

NXOpen::Tooling::ScrapDesignBuilder::OvercutType NXOpen::Tooling::ScrapDesignBuilder::OvercutOperation ( )

返回过切操作，包括常规型、相切型、圆形和矩形
创建于NX6.0.0.

许可要求: 无

◆ OverlapColor()

NXOpen::NXColor * NXOpen::Tooling::ScrapDesignBuilder::OverlapColor ( )

获取重叠颜色
版本NX6.0.0中创建。

许可要求：无

◆ OverlapWidth()

double NXOpen::Tooling::ScrapDesignBuilder::OverlapWidth ( )

返回重叠宽度
创建于NX6.0.0.

许可要求: 无

◆ PierceType()

NXOpen::Tooling::ScrapDesignBuilder::DefScrapType NXOpen::Tooling::ScrapDesignBuilder::PierceType ( )

获取冲孔类型，冲孔或导正
创建于NX6.0.0。

许可要求: 无

◆ PiercingColor()

NXOpen::NXColor * NXOpen::Tooling::ScrapDesignBuilder::PiercingColor ( )

获取冲孔颜色
创建于NX6.0.0。

许可要求: 无

◆ PilotingColor()

NXOpen::NXColor * NXOpen::Tooling::ScrapDesignBuilder::PilotingColor ( )

获取导正颜色
创建于NX6.0.0。

许可要求: 无

◆ ProcessFive()

double NXOpen::Tooling::ScrapDesignBuilder::ProcessFive ( )

获取工艺参数五
版本：NX6.0.0

许可要求：无

◆ ProcessFour()

double NXOpen::Tooling::ScrapDesignBuilder::ProcessFour ( )

获取工艺参数四
版本：NX6.0.0

许可要求：无

◆ ProcessOne()

double NXOpen::Tooling::ScrapDesignBuilder::ProcessOne ( )

获取工序一参数
创建于NX6.0.0。

许可要求：无

◆ ProcessThree()

double NXOpen::Tooling::ScrapDesignBuilder::ProcessThree ( )

获取工序三参数
创建于NX6.0.0。

许可要求：无

◆ ProcessTwo()

double NXOpen::Tooling::ScrapDesignBuilder::ProcessTwo ( )

获取工序二参数
创建于NX6.0.0。

许可要求：无

◆ RemoveFilter()

NXOpen::Tooling::ScrapDesignBuilder::RemoveType NXOpen::Tooling::ScrapDesignBuilder::RemoveFilter ( )

获取移除过滤器
版本NX6.0.0中创建。

许可要求：无

◆ RotateAngle()

NXOpen::Expression * NXOpen::Tooling::ScrapDesignBuilder::RotateAngle ( )

获取旋转角度
创建于NX2312.0.0。

许可要求: 无

◆ RotateAxisPoint()

NXOpen::Point * NXOpen::Tooling::ScrapDesignBuilder::RotateAxisPoint ( )

获取旋转轴点
创建于NX2312.0.0。

许可要求: 无

◆ ScrapDesignAddon()

void NXOpen::Tooling::ScrapDesignBuilder::ScrapDesignAddon ( )

更新毛坯布局的方法。
创建于NX1899.0.0。

许可要求: ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard")

◆ ScrapDesignCreate()

void NXOpen::Tooling::ScrapDesignBuilder::ScrapDesignCreate ( )

更新毛坯布局的方法
版本：NX1899.0.0

许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard")

◆ ScrapDesignEdit()

void NXOpen::Tooling::ScrapDesignBuilder::ScrapDesignEdit ( )

更新毛坯布局的方法。
创建于NX1899.0.0。

许可要求: ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard")

◆ ScrapDesignGroup()

void NXOpen::Tooling::ScrapDesignBuilder::ScrapDesignGroup ( )

更新毛坯布局的方法。
创建于NX1899.0.0。

许可要求: ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard")

◆ ScrapMethod()

NXOpen::Tooling::ScrapDesignBuilder::ScrapDefType NXOpen::Tooling::ScrapDesignBuilder::ScrapMethod ( )

获取废料定义方式，包括边界+草图、孔边界、闭合曲线、边界线和已有片体
创建于NX6.0.0.

许可要求: 无

◆ ScrapPosition()

NXOpen::Tooling::ScrapDesignBuilder::ScrapDefPosition NXOpen::Tooling::ScrapDesignBuilder::ScrapPosition ( )

获取废料位置
创建于NX6.0.0。

许可要求: 无

◆ ScrapTol()

double NXOpen::Tooling::ScrapDesignBuilder::ScrapTol ( )

获取废料公差，当创建废料失败时，可减小该值重试
创建于NX6.0.0。

许可要求: 无

◆ ScrapTypeEnum()

NXOpen::Tooling::ScrapDesignBuilder::Body NXOpen::Tooling::ScrapDesignBuilder::ScrapTypeEnum ( )

获取废料类型枚举
创建于NX6.0.0.

许可要求: 无

◆ SecondScrap()

NXOpen::SelectBodyList * NXOpen::Tooling::ScrapDesignBuilder::SecondScrap ( )

获取要与第一个余料合并的第二个余料
版本NX6.0.0中创建。

许可要求：无

◆ SetAddonOperation()

void NXOpen::Tooling::ScrapDesignBuilder::SetAddonOperation ( NXOpen::Tooling::ScrapDesignBuilder::AddonType addonOperation )

设置附加操作，包括重叠、过切、修剪和用户定义
创建于NX6.0.0.

许可要求: 实体建模 ("SOLIDS MODELING")

参数

addonOperation 附加操作

◆ SetApplyColor()

void NXOpen::Tooling::ScrapDesignBuilder::SetApplyColor ( bool applyColor )

设置是否将颜色应用于所有其他同形状废料的开关状态
版本：NX6.0.0

许可要求：solid_modeling ("SOLIDS MODELING")

参数

applyColor 应用颜色开关

◆ SetAssignColor()

void NXOpen::Tooling::ScrapDesignBuilder::SetAssignColor ( NXOpen::NXColor * assignColor )

设置分配给废料的颜色
版本：NX6.0.0

许可要求：solid_modeling ("SOLIDS MODELING")

参数

assignColor 分配颜色

◆ SetCopyFromPoint()

void NXOpen::Tooling::ScrapDesignBuilder::SetCopyFromPoint ( NXOpen::Point * copyFromPoint )

设置复制起始点
创建于NX2312.0.0.

许可要求: prog_die_wizard ("UG级进模向导")

参数

copyFromPoint 复制起始点

◆ SetCopyMethod()

void NXOpen::Tooling::ScrapDesignBuilder::SetCopyMethod ( NXOpen::Tooling::ScrapDesignBuilder::CopyMethodOptions copyMethod )

设置复制方式
创建于NX2312.0.0.

许可要求: prog_die_wizard ("UG级进模向导")

参数

copyMethod 复制方式

◆ SetCopyToPoint()

void NXOpen::Tooling::ScrapDesignBuilder::SetCopyToPoint ( NXOpen::Point * copyToPoint )

设置复制目标点
创建于NX2312.0.0.

许可要求: prog_die_wizard ("UG级进模向导")

参数

copyToPoint 复制目标点

◆ SetCopyVector()

void NXOpen::Tooling::ScrapDesignBuilder::SetCopyVector ( NXOpen::Direction * copyVector )

设置复制方向矢量
创建于NX2312.0.0.

许可要求: prog_die_wizard ("UG级进模向导")

参数

copyVector 复制方向矢量

◆ SetDefStationNum()

void NXOpen::Tooling::ScrapDesignBuilder::SetDefStationNum ( int defStationNum )

设置指定工位数，废料将据此在料带中自动排样
创建于NX6.0.0。

许可要求: solid_modeling ("实体建模")

参数

defStationNum 指定工位数

◆ SetDoubleA()

void NXOpen::Tooling::ScrapDesignBuilder::SetDoubleA ( double doubleA )

设置用作过切参数的参数A
创建于NX6.0.0.

许可要求: 实体建模 ("SOLIDS MODELING")

参数

doubleA 参数A

◆ SetDoubleAngle()

void NXOpen::Tooling::ScrapDesignBuilder::SetDoubleAngle ( double doubleAngle )

设置作为过切参数的双精度值Angle
创建于NX6.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

doubleAngle 双精度值Angle

◆ SetDoubleB()

void NXOpen::Tooling::ScrapDesignBuilder::SetDoubleB ( double doubleB )

设置作为过切参数的双精度值B
创建于NX6.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

doubleB 双精度值B

◆ SetDoubleH()

void NXOpen::Tooling::ScrapDesignBuilder::SetDoubleH ( double doubleH )

设置作为过切参数的双精度值H
创建于NX6.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

doubleH 双精度值H

◆ SetDoubleR()

void NXOpen::Tooling::ScrapDesignBuilder::SetDoubleR ( double doubleR )

设置作为过切参数的双精度值R
创建于NX6.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

doubleR 双精度值R

◆ SetDoubleRf()

void NXOpen::Tooling::ScrapDesignBuilder::SetDoubleRf ( double doubleRf )

设置作为过切参数的双精度值Rf
创建于NX1899.0.0。

许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard")

参数

doubleRf 双精度值Rf

◆ SetEditMethod()

void NXOpen::Tooling::ScrapDesignBuilder::SetEditMethod ( NXOpen::Tooling::ScrapDesignBuilder::EditScrapType editMethod )

设置编辑方式，包括拆分、合并、应用最小半径、更改工位、删除和更新
版本NX6.0.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

editMethod 编辑方式

◆ SetEditStationNum()

void NXOpen::Tooling::ScrapDesignBuilder::SetEditStationNum ( int editStationNum )

设置在条料中展开的工位编号
创建于NX6.0.0.

许可要求: 实体建模 ("SOLIDS MODELING")

参数

editStationNum 工位编号

◆ SetHoleColor()

void NXOpen::Tooling::ScrapDesignBuilder::SetHoleColor ( NXOpen::NXColor * holeColor )

设置孔颜色
版本NX6.0.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

holeColor 孔颜色

◆ SetIncludeOverlapOvercut()

void NXOpen::Tooling::ScrapDesignBuilder::SetIncludeOverlapOvercut ( bool includeOverlapOvercut )

设置是否包含重叠过切
创建于NX2312.0.0。

许可要求: prog_die_wizard ("UG级进模向导")

参数

includeOverlapOvercut 是否包含重叠过切

◆ SetMinimumRadius()

void NXOpen::Tooling::ScrapDesignBuilder::SetMinimumRadius ( double minimumRadius )

设置修剪时用于倒圆尖角的最小半径
版本：NX2306.0.0

许可要求：ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard")

参数

minimumRadius 最小半径

◆ SetMinRad()

void NXOpen::Tooling::ScrapDesignBuilder::SetMinRad ( double minRad )

设置用于倒圆角的最小半径
创建于NX6.0.0.

许可要求: 实体建模 ("SOLIDS MODELING")

参数

minRad 最小半径

◆ SetOvercutColor()

void NXOpen::Tooling::ScrapDesignBuilder::SetOvercutColor ( NXOpen::NXColor * overcutColor )

设置过切颜色
版本NX6.0.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

overcutColor 过切颜色

◆ SetOvercutOperation()

void NXOpen::Tooling::ScrapDesignBuilder::SetOvercutOperation ( NXOpen::Tooling::ScrapDesignBuilder::OvercutType overcutOperation )

设置过切操作，包括常规型、相切型、圆形和矩形
创建于NX6.0.0.

许可要求: 实体建模 ("SOLIDS MODELING")

参数

overcutOperation 过切操作

◆ SetOvercutPosition()

void NXOpen::Tooling::ScrapDesignBuilder::SetOvercutPosition ( const NXOpen::Point3d & overcutPosition )

设置过切草图的约束位置
版本：NX6.0.2

许可要求：solid_modeling ("SOLIDS MODELING")

参数

overcutPosition 过切位置

◆ SetOverlapColor()

void NXOpen::Tooling::ScrapDesignBuilder::SetOverlapColor ( NXOpen::NXColor * overlapColor )

设置重叠颜色
版本NX6.0.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

overlapColor 重叠颜色

◆ SetOverlapWidth()

void NXOpen::Tooling::ScrapDesignBuilder::SetOverlapWidth ( double overlapWidth )

设置重叠宽度
创建于NX6.0.0.

许可要求: 实体建模 ("SOLIDS MODELING")

参数

overlapWidth 重叠宽度

◆ SetPierceType()

void NXOpen::Tooling::ScrapDesignBuilder::SetPierceType ( NXOpen::Tooling::ScrapDesignBuilder::DefScrapType pierceType )

设置冲孔类型，冲孔或导正
创建于NX6.0.0。

许可要求: solid_modeling ("实体建模")

参数

pierceType 冲孔类型

◆ SetPiercingColor()

void NXOpen::Tooling::ScrapDesignBuilder::SetPiercingColor ( NXOpen::NXColor * piercingColor )

设置冲孔颜色
创建于NX6.0.0。

许可要求: solid_modeling ("实体建模")

参数

piercingColor 冲孔颜色

◆ SetPilotingColor()

void NXOpen::Tooling::ScrapDesignBuilder::SetPilotingColor ( NXOpen::NXColor * pilotingColor )

设置引导颜色
版本NX6.0.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

pilotingColor 引导颜色

◆ SetProcessFive()

void NXOpen::Tooling::ScrapDesignBuilder::SetProcessFive ( double processFive )

设置工艺参数五
版本：NX6.0.0

许可要求：solid_modeling ("SOLIDS MODELING")

参数

processFive 工艺参数五

◆ SetProcessFour()

void NXOpen::Tooling::ScrapDesignBuilder::SetProcessFour ( double processFour )

设置工艺参数四
版本：NX6.0.0

许可要求：solid_modeling ("SOLIDS MODELING")

参数

processFour 工艺参数四

◆ SetProcessOne()

void NXOpen::Tooling::ScrapDesignBuilder::SetProcessOne ( double processOne )

设置工序一参数
创建于NX6.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

processOne 工序一参数

◆ SetProcessThree()

void NXOpen::Tooling::ScrapDesignBuilder::SetProcessThree ( double processThree )

设置工艺参数三
版本：NX6.0.0

许可要求：solid_modeling ("SOLIDS MODELING")

参数

processThree 工艺参数三

◆ SetProcessTwo()

void NXOpen::Tooling::ScrapDesignBuilder::SetProcessTwo ( double processTwo )

设置工序二参数
创建于NX6.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

processTwo 工序二参数

◆ SetRemoveFilter()

void NXOpen::Tooling::ScrapDesignBuilder::SetRemoveFilter ( NXOpen::Tooling::ScrapDesignBuilder::RemoveType removeFilter )

设置移除过滤器
版本NX6.0.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

removeFilter 移除过滤器

◆ SetRotateAxisPoint()

void NXOpen::Tooling::ScrapDesignBuilder::SetRotateAxisPoint ( NXOpen::Point * rotateAxisPoint )

设置旋转轴点
创建于NX2312.0.0。

许可要求: prog_die_wizard ("UG级进模向导")

参数

rotateAxisPoint 旋转轴点

◆ SetScrapMethod()

void NXOpen::Tooling::ScrapDesignBuilder::SetScrapMethod ( NXOpen::Tooling::ScrapDesignBuilder::ScrapDefType scrapMethod )

设置废料定义方式，包括边界+草图、孔边界、闭合曲线、边界线和已有片体
创建于NX6.0.0.

许可要求: solid_modeling ("实体建模")

参数

scrapMethod 废料定义方式

◆ SetScrapPosition()

void NXOpen::Tooling::ScrapDesignBuilder::SetScrapPosition ( NXOpen::Tooling::ScrapDesignBuilder::ScrapDefPosition scrapPosition )

设置废料位置
创建于NX6.0.0。

许可要求: solid_modeling ("实体建模")

参数

scrapPosition 废料位置

◆ SetScrapTol()

void NXOpen::Tooling::ScrapDesignBuilder::SetScrapTol ( double scrapTol )

设置废料公差，当创建废料失败时，可减小该值重试
创建于NX6.0.0。

许可要求: solid_modeling ("实体建模")

参数

scrapTol 废料公差

◆ SetScrapTypeEnum()

void NXOpen::Tooling::ScrapDesignBuilder::SetScrapTypeEnum ( NXOpen::Tooling::ScrapDesignBuilder::Body scrapTypeEnum )

设置废料类型枚举
创建于NX6.0.0.

许可要求: solid_modeling ("实体建模")

参数

scrapTypeEnum 废料类型枚举

◆ SetTrimmingColor()

void NXOpen::Tooling::ScrapDesignBuilder::SetTrimmingColor ( NXOpen::NXColor * trimmingColor )

设置修剪颜色
版本NX6.0.0中创建。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

trimmingColor 修剪颜色

◆ SetTrimNum()

void NXOpen::Tooling::ScrapDesignBuilder::SetTrimNum ( NXOpen::Tooling::ScrapDesignBuilder::TrimNumType trimNum )

设置修剪数量
创建于NX6.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

trimNum 修剪数量

◆ SetUpdate()

void NXOpen::Tooling::ScrapDesignBuilder::SetUpdate ( bool needToUpdate )

设置用于判断是否需要更新的开关状态
创建于NX1899.0.0。

许可要求: ug_mold_design ("UG MOLD") 或 prog_die_wizard ("UG/Progressive Die Wizard")

参数

needToUpdate 是否需要更新

◆ SplitCurve()

NXOpen::Section * NXOpen::Tooling::ScrapDesignBuilder::SplitCurve ( )

获取拆分曲线
版本NX6.0.0中创建。

许可要求：无

◆ SplitScrap()

NXOpen::SelectBodyList * NXOpen::Tooling::ScrapDesignBuilder::SplitScrap ( )

获取要拆分或合并的余料
版本NX6.0.0中创建。

许可要求：无

◆ TrimmingColor()

NXOpen::NXColor * NXOpen::Tooling::ScrapDesignBuilder::TrimmingColor ( )

获取修剪颜色
版本NX6.0.0中创建。

许可要求：无

◆ TrimNum()

NXOpen::Tooling::ScrapDesignBuilder::TrimNumType NXOpen::Tooling::ScrapDesignBuilder::TrimNum ( )

获取修剪数量
创建于NX6.0.0。

许可要求：无

◆ Update()

bool NXOpen::Tooling::ScrapDesignBuilder::Update ( )

获取用于判断是否需要更新的开关状态
创建于NX1899.0.0。

许可要求: 无

◆ UserAddonCurve()

NXOpen::Section * NXOpen::Tooling::ScrapDesignBuilder::UserAddonCurve ( )

获取用于创建重叠+过切的用户自定义附加曲线
版本：NX6.0.0

许可要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ AddonType

◆ Body

◆ CopyMethodOptions

◆ DefScrapType

◆ EditScrapType

◆ OvercutType

◆ RemoveType

◆ ScrapDefPosition

◆ ScrapDefType

◆ TrimNumType

成员函数说明

◆ AddonOperation()

◆ ApplyColor()

◆ AssignColor()

◆ AttachEdge()

◆ AttachScrap()

◆ BoundaryList()

◆ ChangeColScrap()

◆ CopyDistance()

◆ CopyFromPoint()

◆ CopyMethod()

◆ CopyToPoint()

◆ CopyVector()

◆ CurveList()

◆ DefStationNum()

◆ DoubleA()

◆ DoubleAngle()

◆ DoubleB()

◆ DoubleH()

◆ DoubleR()

◆ DoubleRf()

◆ EditMethod()

◆ EditStationNum()

◆ ExistScrap()

◆ GetOvercutPosition()

◆ HoleColor()

◆ IncludeOverlapOvercut()

◆ MinimumRadius()

◆ MinRad()

◆ OvercutColor()

◆ OvercutEdge()

◆ OvercutOperation()

◆ OverlapColor()

◆ OverlapWidth()

◆ PierceType()

◆ PiercingColor()

◆ PilotingColor()

◆ ProcessFive()

◆ ProcessFour()

◆ ProcessOne()

◆ ProcessThree()

◆ ProcessTwo()

◆ RemoveFilter()

◆ RotateAngle()

◆ RotateAxisPoint()

◆ ScrapDesignAddon()

◆ ScrapDesignCreate()

◆ ScrapDesignEdit()

◆ ScrapDesignGroup()

◆ ScrapMethod()

◆ ScrapPosition()

◆ ScrapTol()

◆ ScrapTypeEnum()

◆ SecondScrap()

◆ SetAddonOperation()

◆ SetApplyColor()

◆ SetAssignColor()

◆ SetCopyFromPoint()

◆ SetCopyMethod()

◆ SetCopyToPoint()

◆ SetCopyVector()

◆ SetDefStationNum()

◆ SetDoubleA()

◆ SetDoubleAngle()

◆ SetDoubleB()
