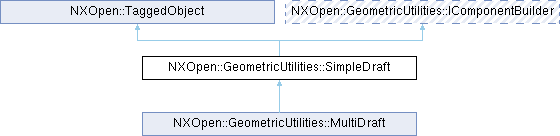

类 NXOpen::GeometricUtilities::SimpleDraft 继承关系图:

Public 类型
enum	SimpleDraftType { SimpleDraftTypeNoDraft , SimpleDraftTypeSimpleFromStart , SimpleDraftTypeSimpleFromProfile , SimpleDraftTypeSymmetric , SimpleDraftTypeMatchedEnds , SimpleDraftTypeAsymmetric }

Public 成员函数
NXOpen::Expression *	DraftAngle ()
NXOpen::GeometricUtilities::SimpleDraft::SimpleDraftType	DraftType ()
	NX_DEPRECATED ("于 NX5.0.0 已废弃。要设置表达式的值，请使用 GeometricUtilities::SimpleDraft::DraftAngle 和 Expression::SetRightHandSide 直接修改表达式。") void SetDraftAngle(const NXString &draftAngle)
void	SetDraftAngle (const char *draftAngle)
void	SetDraftType (NXOpen::GeometricUtilities::SimpleDraft::SimpleDraftType type)
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_SimpleDraftBuilder

详细描述

简单拔模

表示偏移。
创建于 NX4.0.0。

成员枚举类型说明

◆ SimpleDraftType

enum NXOpen::GeometricUtilities::SimpleDraft::SimpleDraftType

此枚举表示简单拔模的类型

枚举值
SimpleDraftTypeNoDraft	无拔模
SimpleDraftTypeSimpleFromStart	使用起始极限作为参考的拔模
SimpleDraftTypeSimpleFromProfile	使用截面轮廓作为参考的拔模
SimpleDraftTypeSymmetric	在截面轮廓两侧使用相同角度的拔模
SimpleDraftTypeMatchedEnds	在截面轮廓两侧进行拔模，使端部截面在区域上匹配
SimpleDraftTypeAsymmetric	在截面轮廓两侧使用不同角度的拔模

成员函数说明

◆ DraftAngle()

NXOpen::Expression * NXOpen::GeometricUtilities::SimpleDraft::DraftAngle ( )

返回拔模角度
创建于 NX4.0.0。

许可要求：无

◆ DraftType()

NXOpen::GeometricUtilities::SimpleDraft::SimpleDraftType NXOpen::GeometricUtilities::SimpleDraft::DraftType ( )

返回简单拔模类型
创建于 NX4.0.0。

许可要求：无

◆ NX_DEPRECATED()

NXOpen::GeometricUtilities::SimpleDraft::NX_DEPRECATED ( "于 NX5.0.0 已废弃。要设置表达式的值，请使用 GeometricUtilities::SimpleDraft::DraftAngle 和 Expression::SetRightHandSide 直接修改表达式。" ) const &

设置拔模角度

弃用: 于 NX5.0.0 已废弃。要设置表达式的值，请使用 GeometricUtilities::SimpleDraft::DraftAngle 和 Expression::SetRightHandSide 直接修改表达式。

创建于 NX4.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

拔模角度

◆ SetDraftAngle()

void NXOpen::GeometricUtilities::SimpleDraft::SetDraftAngle ( const char * draftAngle )

设置拔模角度

弃用: 于 NX5.0.0 已废弃。要设置表达式的值，请使用 GeometricUtilities::SimpleDraft::DraftAngle 和 Expression::SetRightHandSide 直接修改表达式。

创建于 NX4.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

draftAngle 拔模角度

◆ SetDraftType()

void NXOpen::GeometricUtilities::SimpleDraft::SetDraftType ( NXOpen::GeometricUtilities::SimpleDraft::SimpleDraftType type )

设置简单拔模类型
创建于 NX4.0.0。

许可要求：solid_modeling ("SOLIDS MODELING")

参数

type 类型

◆ Validate()

virtual bool NXOpen::GeometricUtilities::SimpleDraft::Validate ( )

virtual

验证组件的输入是否足以调用提交。如果组件未处于可提交状态，则会抛出异常。例如，如果组件要求您设置某些属性，而您尚未设置，则此方法会抛出异常。此方法会对某些组件抛出未实现的 NXException。

返回: 自验证是否成功
创建于 NX3.0.1。

许可要求：无

实现了 NXOpen::GeometricUtilities::IComponentBuilder.
