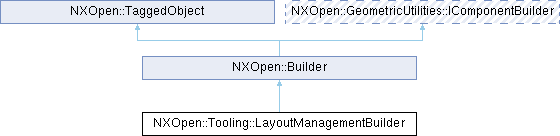

类 NXOpen::Tooling::LayoutManagementBuilder 继承关系图:

Public 类型
enum	MoveToStationEnumeration { MoveToStationEnumerationOp00 , MoveToStationEnumerationOp10 , MoveToStationEnumerationOp20 }
enum	StationItems { StationItemsOne , StationItemsTwo , StationItemsThree }

Public 成员函数
void	AddObject ()
void	AddStationAfter (NXOpen::NXObject *currentStationPart)
NXOpen::SelectBodyList *	BodiesReposition ()
void	CreateLayoutWithViews ()
void	CreatePMIForNewStation ()
void	CreatePmiNote ()
void	DecreaseStationParts ()
void	DeleteStationPart (NXOpen::NXObject *stationPart)
void	ExitStationManagement ()
void	IncreaseStationParts ()
void	MoveToStation ()
NXOpen::Tooling::LayoutManagementBuilder::MoveToStationEnumeration	MoveToStationEnum ()
NXOpen::NXObject *	NewStationPart ()
NXOpen::Point *	ReferencePoint ()
void	RemoveObject ()
void	RepositionBody ()
NXOpen::GeometricUtilities::ModlMotion *	RepositionMotion ()
NXOpen::SelectNXObjectList *	SelectEntityAdd ()
NXOpen::SelectNXObjectList *	SelectEntityRemove ()
NXOpen::SelectNXObjectList *	SelectObject ()
void	SetMoveToStationEnum (NXOpen::Tooling::LayoutManagementBuilder::MoveToStationEnumeration moveToStationEnum)
void	SetNewStationPart (NXOpen::NXObject *newStationPartTag)
void	SetReferencePoint (NXOpen::Point *referencePoint)
void	SetSpecifyDieTip (NXOpen::Direction *specifyDieTip)
void	SetStationDistance (double stationDistance)
void	SetStationEnum (NXOpen::Tooling::LayoutManagementBuilder::StationItems stationEnum)
void	SetStationNameStr (const char *stationNameStr)
void	SetStationNameStr (const NXString &stationNameStr)
void	SetStationNumber (int stationNumber)
void	SetWizardType (NXOpen::Tooling::ToolingApplication wizardType)
NXOpen::Direction *	SpecifyDieTip ()
double	StationDistance ()
NXOpen::Tooling::LayoutManagementBuilder::StationItems	StationEnum ()
NXString	StationNameStr ()
int	StationNumber ()
void	UpdateStation (NXOpen::NXObject stationPartOcc, const char newStationName, double newDistance)
void	UpdateStation (NXOpen::NXObject *stationPartOcc, const NXString &newStationName, double newDistance)
NXOpen::Tooling::ToolingApplication	WizardType ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_LayoutManagementBuilderBuilder

详细描述

布局管理构建器

工程冲模向导的布局管理建造器
要创建此类的新实例，请使用 NXOpen::Tooling::LayoutManagementCollection::CreateLayoutManagementBuilder
默认值。

属性	值
MoveToStationEnum	Op00
RepositionMotion.DeltaEnum	ReferenceWcsWorkPart
RepositionMotion.DeltaXc.Value	0.0
RepositionMotion.DeltaYc.Value	0.0
RepositionMotion.DeltaZc.Value	0.0
StationDistance	0
StationEnum	One
StationNameStr	station
StationNumber	0

在NX8.0.0中创建。

成员枚举类型说明

◆ MoveToStationEnumeration

enum NXOpen::Tooling::LayoutManagementBuilder::MoveToStationEnumeration

指定目标工位枚举

枚举值
MoveToStationEnumerationOp00	定义工位编号 – OP00
MoveToStationEnumerationOp10	定义工位编号 – OP10
MoveToStationEnumerationOp20	定义工位编号 – OP20

◆ StationItems

enum NXOpen::Tooling::LayoutManagementBuilder::StationItems

指定工位项

枚举值
StationItemsOne	定义工位编号 – 01
StationItemsTwo	定义工位编号 – 02
StationItemsThree	定义工位编号 – 03

成员函数说明

◆ AddObject()

void NXOpen::Tooling::LayoutManagementBuilder::AddObject ( )

向指定工位添加对象
创建于 NX1926.0.0。

许可证要求：无

◆ AddStationAfter()

void NXOpen::Tooling::LayoutManagementBuilder::AddStationAfter ( NXOpen::NXObject * currentStationPart )

在指定工位后添加工位
创建于 NX1926.0.0。

许可证要求：无

参数

currentStationPart 当前工位部件

◆ BodiesReposition()

NXOpen::SelectBodyList * NXOpen::Tooling::LayoutManagementBuilder::BodiesReposition ( )

获取要重定位的所选体
创建于 NX8.0.0。

许可证要求：无

◆ CreateLayoutWithViews()

void NXOpen::Tooling::LayoutManagementBuilder::CreateLayoutWithViews ( )

创建带视图的布局
创建于 NX1926.0.0。

许可证要求：无

◆ CreatePMIForNewStation()

void NXOpen::Tooling::LayoutManagementBuilder::CreatePMIForNewStation ( )

为新创建的工位创建PMI
创建于NX1926.0.0版本。

许可证要求：无

◆ CreatePmiNote()

void NXOpen::Tooling::LayoutManagementBuilder::CreatePmiNote ( )

创建PMI注释
创建于NX1926.0.0版本。

许可证要求：无

◆ DecreaseStationParts()

void NXOpen::Tooling::LayoutManagementBuilder::DecreaseStationParts ( )

减少工位部件
创建于 NX1926.0.0。

许可证要求：无

◆ DeleteStationPart()

void NXOpen::Tooling::LayoutManagementBuilder::DeleteStationPart ( NXOpen::NXObject * stationPart )

删除工位部件
创建于 NX1926.0.0。

许可证要求：无

参数

stationPart 工位部件

◆ ExitStationManagement()

void NXOpen::Tooling::LayoutManagementBuilder::ExitStationManagement ( )

退出工位管理
创建于 NX1926.0.0。

许可证要求：无

◆ IncreaseStationParts()

void NXOpen::Tooling::LayoutManagementBuilder::IncreaseStationParts ( )

增加工位部件
创建于 NX1926.0.0。

许可证要求：无

◆ MoveToStation()

void NXOpen::Tooling::LayoutManagementBuilder::MoveToStation ( )

将对象移动到指定工位
创建于 NX1926.0.0。

许可证要求：无

◆ MoveToStationEnum()

NXOpen::Tooling::LayoutManagementBuilder::MoveToStationEnumeration NXOpen::Tooling::LayoutManagementBuilder::MoveToStationEnum ( )

返回移动到工位的枚举值
创建于 NX1926.0.0。

许可证要求：无

◆ NewStationPart()

NXOpen::NXObject * NXOpen::Tooling::LayoutManagementBuilder::NewStationPart ( )

获取新创建的工位部件。
创建于NX1926.0.0版本。

许可证要求：无

◆ ReferencePoint()

NXOpen::Point * NXOpen::Tooling::LayoutManagementBuilder::ReferencePoint ( )

返回参考点
创建于 NX1926.0.0。

许可证要求：无

◆ RemoveObject()

void NXOpen::Tooling::LayoutManagementBuilder::RemoveObject ( )

从指定工位移除对象
创建于 NX1926.0.0。

许可证要求：无

◆ RepositionBody()

void NXOpen::Tooling::LayoutManagementBuilder::RepositionBody ( )

将体重新定位到指定距离
创建于NX2206.0.0版本。

许可证要求：无

◆ RepositionMotion()

NXOpen::GeometricUtilities::ModlMotion * NXOpen::Tooling::LayoutManagementBuilder::RepositionMotion ( )

获取重定位运动
创建于 NX8.0.0。

许可证要求：无

◆ SelectEntityAdd()

NXOpen::SelectNXObjectList * NXOpen::Tooling::LayoutManagementBuilder::SelectEntityAdd ( )

获取要添加到工位中的所选实体
创建于 NX8.0.0。

许可证要求：无

◆ SelectEntityRemove()

NXOpen::SelectNXObjectList * NXOpen::Tooling::LayoutManagementBuilder::SelectEntityRemove ( )

获取要从工位中移除的所选实体
创建于 NX8.0.0。

许可证要求：无

◆ SelectObject()

NXOpen::SelectNXObjectList * NXOpen::Tooling::LayoutManagementBuilder::SelectObject ( )

返回选择对象列表
创建于 NX1926.0.0。

许可证要求：无

◆ SetMoveToStationEnum()

void NXOpen::Tooling::LayoutManagementBuilder::SetMoveToStationEnum ( NXOpen::Tooling::LayoutManagementBuilder::MoveToStationEnumeration moveToStationEnum )

设置移动到工位的枚举值
创建于 NX1926.0.0。

许可证要求：无

参数

moveToStationEnum movetostationenum

◆ SetNewStationPart()

void NXOpen::Tooling::LayoutManagementBuilder::SetNewStationPart ( NXOpen::NXObject * newStationPartTag )

设置新创建的工位部件。
创建于NX1926.0.0版本。

许可证要求：无

参数

newStationPartTag 新工位部件标识

◆ SetReferencePoint()

void NXOpen::Tooling::LayoutManagementBuilder::SetReferencePoint ( NXOpen::Point * referencePoint )

设置参考点
创建于 NX1926.0.0。

许可证要求：prog_die_wizard ("UG/Progressive Die Wizard")

参数

referencePoint referencepoint

◆ SetSpecifyDieTip()

void NXOpen::Tooling::LayoutManagementBuilder::SetSpecifyDieTip ( NXOpen::Direction * specifyDieTip )

设置用于定义成形方向的指定模尖
创建于 NX8.0.0。

许可证要求：无

参数

specifyDieTip 指定模尖

◆ SetStationDistance()

void NXOpen::Tooling::LayoutManagementBuilder::SetStationDistance ( double stationDistance )

设置工程模的工位间距
创建于 NX8.0.0。

许可证要求：无

参数

stationDistance stationdistance

◆ SetStationEnum()

void NXOpen::Tooling::LayoutManagementBuilder::SetStationEnum ( NXOpen::Tooling::LayoutManagementBuilder::StationItems stationEnum )

设置工程模的工位号定义
创建于 NX8.0.0。

许可证要求：无

参数

stationEnum stationenum

◆ SetStationNameStr() [1/2]

void NXOpen::Tooling::LayoutManagementBuilder::SetStationNameStr ( const char * stationNameStr )

设置工程模的工位名称定义
创建于 NX8.0.0。

许可证要求：无

参数

stationNameStr 工位名称字符串

◆ SetStationNameStr() [2/2]

void NXOpen::Tooling::LayoutManagementBuilder::SetStationNameStr ( const NXString & stationNameStr )

设置工程模的工位名称定义
创建于 NX8.0.0。

许可证要求：无

参数

stationNameStr stationnamestr

◆ SetStationNumber()

void NXOpen::Tooling::LayoutManagementBuilder::SetStationNumber ( int stationNumber )

设置工程模架的总工位号
创建于 NX8.0.0。

许可证要求：无

参数

stationNumber stationnumber

◆ SetWizardType()

void NXOpen::Tooling::LayoutManagementBuilder::SetWizardType ( NXOpen::Tooling::ToolingApplication wizardType )

设置向导类型数据。
创建于NX1926.0.0版本。

许可证要求：prog_die_wizard（"UG/级进模向导"）

参数

wizardType 向导类型

◆ SpecifyDieTip()

NXOpen::Direction * NXOpen::Tooling::LayoutManagementBuilder::SpecifyDieTip ( )

获取用于定义成形方向的指定模尖
创建于 NX8.0.0。

许可证要求：无

◆ StationDistance()

double NXOpen::Tooling::LayoutManagementBuilder::StationDistance ( )

返回工程模的工位间距
创建于 NX8.0.0。

许可证要求：无

◆ StationEnum()

NXOpen::Tooling::LayoutManagementBuilder::StationItems NXOpen::Tooling::LayoutManagementBuilder::StationEnum ( )

返回工程模的工位号定义
创建于 NX8.0.0。

许可证要求：无

◆ StationNameStr()

NXString NXOpen::Tooling::LayoutManagementBuilder::StationNameStr ( )

返回工程模的工位名称定义
创建于 NX8.0.0。

许可证要求：无

◆ StationNumber()

int NXOpen::Tooling::LayoutManagementBuilder::StationNumber ( )

返回工程模架的总工位号
创建于 NX8.0.0。

许可证要求：无

◆ UpdateStation() [1/2]

void NXOpen::Tooling::LayoutManagementBuilder::UpdateStation	(	NXOpen::NXObject *	stationPartOcc,
		const char *	newStationName,
		double	newDistance )

更新工位
创建于 NX1926.0.0。

许可证要求：无

参数

stationPartOcc	工位部件实例
newStationName	新工位名称
newDistance	新距离

◆ UpdateStation() [2/2]

void NXOpen::Tooling::LayoutManagementBuilder::UpdateStation	(	NXOpen::NXObject *	stationPartOcc,
		const NXString &	newStationName,
		double	newDistance )

更新工位
创建于 NX1926.0.0。

许可证要求：无

参数

stationPartOcc	工位部件实例
newStationName	新工位名称
newDistance	新距离

◆ WizardType()

NXOpen::Tooling::ToolingApplication NXOpen::Tooling::LayoutManagementBuilder::WizardType ( )

获取向导类型数据。
创建于NX1926.0.0版本。

许可证要求：prog_die_wizard（"UG/级进模向导"）
