表示 NXOpen::Mechatronics::PneumaticCylinder 构造器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::PneumaticCylinderCollection::CreatePneumaticCylinderBuilder

创建于 NX11.0.0.
更多...

#include <Mechatronics_PneumaticCylinderBuilder.hxx>

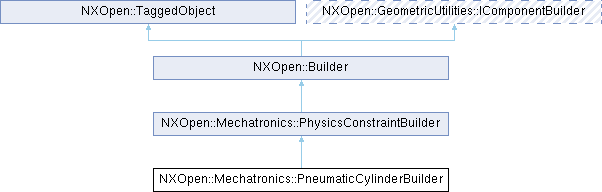

类 NXOpen::Mechatronics::PneumaticCylinderBuilder 继承关系图:

Public 类型
enum	OutputRodType { OutputRodTypeSingle , OutputRodTypeDouble }
	活塞杆类型。更多...

Public 成员函数
NXOpen::Mechatronics::SelectPhysicsJoint *	AxisJoint ()
	轴关节。可以是 PhysicsJoint 。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	GasR ()
	比气体常数Rbar。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	Kappa ()
	常数Kappa，比热容比。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	PistonDiameter ()
	活塞的直径。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	PistonRodDiameter ()
	活塞杆的直径。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	PressureA ()
	腔室A的初始压力。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	PressureB ()
	腔室B的初始压力。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Mechatronics::PneumaticCylinderBuilder::OutputRodType	RodType ()
	活塞杆类型。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
void	SetRodType (NXOpen::Mechatronics::PneumaticCylinderBuilder::OutputRodType rodType)
	活塞杆类型。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	StrokeLength ()
	气缸的总行程长度。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	Temperature ()
	气体温度（假设恒定）。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	VolumeExtendA ()
	腔室A上的体积延伸长度。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
NXOpen::Expression *	VolumeExtendB ()
	腔室B上的体积延伸长度。创建于 NX11.0.0. 许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")
Public 成员函数继承自 NXOpen::Mechatronics::PhysicsConstraintBuilder
NXString	Name ()
void	SetName (const char *name)
void	SetName (const NXString &name)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_PneumaticCylinderBuilderBuilder

详细描述

表示 NXOpen::Mechatronics::PneumaticCylinder 构造器。
要创建此类的新实例，请使用 NXOpen::Mechatronics::PneumaticCylinderCollection::CreatePneumaticCylinderBuilder

创建于 NX11.0.0.

气缸构建器

成员枚举类型说明

◆ OutputRodType

enum NXOpen::Mechatronics::PneumaticCylinderBuilder::OutputRodType

活塞杆类型。

枚举值
OutputRodTypeSingle	单活塞杆
OutputRodTypeDouble	双活塞杆

成员函数说明

◆ AxisJoint()

NXOpen::Mechatronics::SelectPhysicsJoint * NXOpen::Mechatronics::PneumaticCylinderBuilder::AxisJoint ( )

轴关节。可以是 PhysicsJoint 。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ GasR()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::GasR ( )

比气体常数Rbar。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ Kappa()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::Kappa ( )

常数Kappa，比热容比。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ PistonDiameter()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::PistonDiameter ( )

活塞的直径。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ PistonRodDiameter()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::PistonRodDiameter ( )

活塞杆的直径。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ PressureA()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::PressureA ( )

腔室A的初始压力。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ PressureB()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::PressureB ( )

腔室B的初始压力。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ RodType()

NXOpen::Mechatronics::PneumaticCylinderBuilder::OutputRodType NXOpen::Mechatronics::PneumaticCylinderBuilder::RodType ( )

活塞杆类型。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ SetRodType()

void NXOpen::Mechatronics::PneumaticCylinderBuilder::SetRodType ( NXOpen::Mechatronics::PneumaticCylinderBuilder::OutputRodType rodType )

活塞杆类型。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

设置

参数

rodType 活塞杆类型

◆ StrokeLength()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::StrokeLength ( )

气缸的总行程长度。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ Temperature()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::Temperature ( )

气体温度（假设恒定）。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ VolumeExtendA()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::VolumeExtendA ( )

腔室A上的体积延伸长度。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回

◆ VolumeExtendB()

NXOpen::Expression * NXOpen::Mechatronics::PneumaticCylinderBuilder::VolumeExtendB ( )

腔室B上的体积延伸长度。
创建于 NX11.0.0.

许可证要求 : nx_mcd_core ("Mechatronics Concept Designer")

返回
