表示NXOpen::Mechatronics::ExpressionBlockBuilder 构建器。 ExpressionBlockBuilder用于维护NXOpen::Mechatronics::ExpressionBlockObject，该对象用于存储完成相同任务的相关表达式。
要创建此类的新实例，请使用NXOpen::Mechatronics::ExpressionBlockCollection::CreateExpressionBlockBuilder

在NX11.0.0中创建。
更多...

#include <Mechatronics_ExpressionBlockBuilder.hxx>

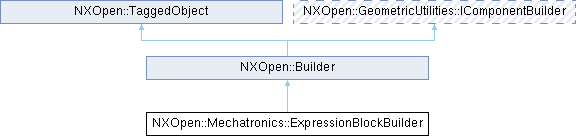

类 NXOpen::Mechatronics::ExpressionBlockBuilder 继承关系图:

Public 成员函数
std::vector< NXString >	GetDescription ()
	获取描述行。创建于NX11.0.0. 许可要求：nx_mcd_core（"机电概念设计器"）
void	GetSlotExpressions (std::vector< NXOpen::Mechatronics::GenericSignal * > &slotExpressions)
	获取所有槽。
void	LoadFromXmlFile (const char *templateFile)
	从XML文件加载数据。创建于NX11.0.0。许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）
void	LoadFromXmlFile (const NXString &templateFile)
	从XML文件加载数据。创建于NX11.0.0。许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）
NXString	Name ()
	名称。创建于NX11.0.0。许可证要求：无
int	NextSlotPersistentTag ()
	下一个插槽持久化标签。创建于NX1926.0.0。许可证要求：无
struct	NX_DEPRECATED ("在NX1953.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal替代。") Slot
	表示槽定义结构。
enum	NX_DEPRECATED ("在NX1980.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal::DataTypes替代。") DataType
	表示数据类型。
enum	NX_DEPRECATED ("在NX1980.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal::SlotTypes替代。") SlotType
	表示槽类型。
struct	NX_DEPRECATED ("Deprecated in NX1953.0.0. Use NXOpen::Mechatronics::GenericSignal instead.") SlotV2
	表示版本2的槽定义结构。
struct	NX_DEPRECATED ("Deprecated in NX1980.0.0. Use NXOpen::Mechatronics::GenericSignal instead.") SlotV3
	表示版本3的槽定义结构。
void	SaveToXmlFile (const char *templateFile)
	将数据保存到XML文件。创建于NX11.0.0。许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）
void	SaveToXmlFile (const NXString &templateFile)
	将数据保存到XML文件。创建于NX11.0.0。许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）
void	SetDescription (std::vector< NXString > &descLines)
	设置描述行。创建于NX11.0.0. 许可要求：nx_mcd_core（"机电概念设计器"）
void	SetName (const char *name)
	名称。创建于NX11.0.0。许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）
void	SetName (const NXString &name)
	名称。创建于NX11.0.0。许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）
void	SetNextSlotPersistentTag (int nextSlotPersistentTag)
	下一个插槽持久化标签。创建于NX1926.0.0。许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）
void	SetSlotExpressions (const std::vector< NXOpen::Mechatronics::GenericSignal * > &slotExpreesions)
	设置所有插槽表达式。创建于NX1980.0.0。许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ExpressionBlockBuilderBuilder

详细描述

表示NXOpen::Mechatronics::ExpressionBlockBuilder 构建器。 ExpressionBlockBuilder用于维护NXOpen::Mechatronics::ExpressionBlockObject，该对象用于存储完成相同任务的相关表达式。
要创建此类的新实例，请使用NXOpen::Mechatronics::ExpressionBlockCollection::CreateExpressionBlockBuilder

在NX11.0.0中创建。

表达式块构建器

成员函数说明

◆ GetSlotExpressions()

void NXOpen::Mechatronics::ExpressionBlockBuilder::GetSlotExpressions ( std::vector< NXOpen::Mechatronics::GenericSignal * > & slotExpressions )

获取所有槽。

返回: 槽数组

弃用: 在NX1926.0.0中已过时。请使用Mechatronics::ExpressionBlockBuilder::GetSlotExpressions 替代。

创建于NX11.0.0.

许可要求：nx_mcd_core（"机电概念设计器"）

设置所有槽。

弃用: 在NX1926.0.0中已过时。请使用Mechatronics::ExpressionBlockBuilder::SetSlotExpressions 替代。

创建于NX11.0.0.

许可要求：nx_mcd_core（"机电概念设计器"）

槽数组

获取所有槽。

返回: 槽数组

弃用: 在NX1953.0.0中已过时。请使用NXOpen::Mechatronics::ExpressionBlockBuilder::GetSlotExpressions 替代。

创建于NX1926.0.0.

许可要求：nx_mcd_core（"机电概念设计器"）

获取所有槽。

返回: 槽数组

弃用: 在NX1980.0.0中已过时。请使用Mechatronics::ExpressionBlockBuilder::GetSlotExpressions 替代。

创建于NX1953.0.0.

许可要求：nx_mcd_core（"机电概念设计器"）

设置所有槽。

弃用: 在NX1926.0.0中已过时。请使用Mechatronics::ExpressionBlockBuilder::SetSlotExpressions 替代。

创建于NX1926.0.0.

许可要求：nx_mcd_core（"机电概念设计器"）

槽数组

设置所有插槽。

弃用: 在NX1980.0.0中已弃用。请使用 Mechatronics::ExpressionBlockBuilder::SetSlotExpressions 替代。

创建于NX1953.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

插槽数组

获取所有插槽表达式。
创建于NX1980.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

slotExpressions 插槽表达式

◆ LoadFromXmlFile() [1/2]

void NXOpen::Mechatronics::ExpressionBlockBuilder::LoadFromXmlFile ( const char * templateFile )

从XML文件加载数据。
创建于NX11.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

templateFile 模板文件

◆ LoadFromXmlFile() [2/2]

void NXOpen::Mechatronics::ExpressionBlockBuilder::LoadFromXmlFile ( const NXString & templateFile )

从XML文件加载数据。
创建于NX11.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

templateFile 模板文件

◆ Name()

NXString NXOpen::Mechatronics::ExpressionBlockBuilder::Name ( )

名称。
创建于NX11.0.0。

许可证要求：无

返回

◆ NextSlotPersistentTag()

int NXOpen::Mechatronics::ExpressionBlockBuilder::NextSlotPersistentTag ( )

下一个插槽持久化标签。
创建于NX1926.0.0。

许可证要求：无

返回

◆ NX_DEPRECATED() [1/5]

struct NXOpen::Mechatronics::ExpressionBlockBuilder::NX_DEPRECATED ( "在NX1953.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal替代。" )

inline

表示槽定义结构。

弃用: 在NX1953.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal 替代。

表示数据结构用途的槽类型

槽名称

数据类型

数据值（布尔）

数据值（整数）

数据值（双精度浮点数）

数据单位

公式

注释文本

连接的物理对象

连接的物理属性持久索引

Slot结构体的构造函数。

指示数据结构用途的槽类型

槽名称

数据类型

数据值（布尔型）

数据值（整型）

数据值（双精度型）

数据单位

公式

注释文本

连接的物理对象

连接的物理属性持久索引

◆ NX_DEPRECATED() [2/5]

enum NXOpen::Mechatronics::ExpressionBlockBuilder::NX_DEPRECATED ( "在NX1980.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal::DataTypes替代。" )

inline

表示数据类型。

弃用: 在NX1980.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal::DataTypes 替代。

布尔值

整数

双精度浮点数

字符串

◆ NX_DEPRECATED() [3/5]

enum NXOpen::Mechatronics::ExpressionBlockBuilder::NX_DEPRECATED ( "在NX1980.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal::SlotTypes替代。" )

inline

表示槽类型。

弃用: 在NX1980.0.0中已过时。请使用NXOpen::Mechatronics::GenericSignal::SlotTypes 替代。

无

输入，应连接到运行时参数作为输入值。

输出，应连接到运行时参数以输出值

参数，用于配置块以区分模式

状态，在运行时根据内部数据更改

自定义，代表用户创建的临时变量

总数

◆ NX_DEPRECATED() [4/5]

struct NXOpen::Mechatronics::ExpressionBlockBuilder::NX_DEPRECATED ( "Deprecated in NX1953.0.0. Use NXOpen::Mechatronics::GenericSignal instead." )

inline

表示版本2的槽定义结构。

弃用: 在NX1953.0.0中已弃用。请使用 NXOpen::Mechatronics::GenericSignal 代替。

指示数据结构用途的槽类型

槽名称

数据类型

数据值（布尔型）

数据值（整型）

数据值（双精度型）

数据单位

公式

注释文本

连接的物理对象

连接的物理属性持久索引

槽持久索引

SlotV2结构体的构造函数。

指示数据结构用途的槽类型

槽名称

数据类型

数据值（布尔型）

数据值（整型）

数据值（双精度型）

数据单位

公式

注释文本

连接的物理对象

连接的物理属性持久索引

槽持久索引

◆ NX_DEPRECATED() [5/5]

struct NXOpen::Mechatronics::ExpressionBlockBuilder::NX_DEPRECATED ( "Deprecated in NX1980.0.0. Use NXOpen::Mechatronics::GenericSignal instead." )

inline

表示版本3的槽定义结构。

弃用: 在NX1980.0.0中已弃用。请使用 NXOpen::Mechatronics::GenericSignal 代替。

指示数据结构用途的槽类型

槽名称

数据类型

数据值（布尔型）

数据值（整型）

数据值（双精度型）

数据值（字符串型）

数据单位

公式

注释文本

连接的物理对象

连接的物理属性持久索引

槽持久索引

结构体SlotV3的构造函数。

指示数据结构用途的槽类型

槽名称

数据类型

数据值（布尔型）

数据值（整型）

数据值（双精度型）

数据值（字符串）

数据单位

公式

注释文本

关联的物理对象

关联的物理属性持久化索引

槽的持久化索引

◆ SaveToXmlFile() [1/2]

void NXOpen::Mechatronics::ExpressionBlockBuilder::SaveToXmlFile ( const char * templateFile )

将数据保存到XML文件。
创建于NX11.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

templateFile 模板文件

◆ SaveToXmlFile() [2/2]

void NXOpen::Mechatronics::ExpressionBlockBuilder::SaveToXmlFile ( const NXString & templateFile )

将数据保存到XML文件。
创建于NX11.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

templateFile 模板文件

◆ SetDescription()

void NXOpen::Mechatronics::ExpressionBlockBuilder::SetDescription ( std::vector< NXString > & descLines )

设置描述行。
创建于NX11.0.0.

许可要求：nx_mcd_core（"机电概念设计器"）

参数

descLines 描述行

◆ SetName() [1/2]

void NXOpen::Mechatronics::ExpressionBlockBuilder::SetName ( const char * name )

名称。
创建于NX11.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

设置

参数

name 名称

◆ SetName() [2/2]

void NXOpen::Mechatronics::ExpressionBlockBuilder::SetName ( const NXString & name )

名称。
创建于NX11.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

设置

参数

name 名称

◆ SetNextSlotPersistentTag()

void NXOpen::Mechatronics::ExpressionBlockBuilder::SetNextSlotPersistentTag ( int nextSlotPersistentTag )

下一个插槽持久化标签。
创建于NX1926.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

设置

参数

nextSlotPersistentTag 下一个插槽持久化标签

◆ SetSlotExpressions()

void NXOpen::Mechatronics::ExpressionBlockBuilder::SetSlotExpressions ( const std::vector< NXOpen::Mechatronics::GenericSignal * > & slotExpreesions )

设置所有插槽表达式。
创建于NX1980.0.0。

许可证要求：nx_mcd_core（"Mechatronics Concept Designer"）

参数

slotExpreesions 插槽表达式
