NXOpen::Motion::StandardSectionBuilder类 参考

标准截面构建器 更多...

#include <Motion_StandardSectionBuilder.hxx>

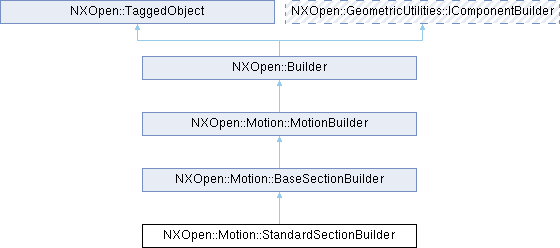

类 NXOpen::Motion::StandardSectionBuilder 继承关系图:

Public 类型

enum

StandardSectionType {   StandardSectionTypeRod , StandardSectionTypeTube , StandardSectionTypeBar , StandardSectionTypeBox ,   StandardSectionTypeBox1 , StandardSectionTypeI , StandardSectionTypeI1 , StandardSectionTypeT ,   StandardSectionTypeT1 , StandardSectionTypeT2 , StandardSectionTypeChan , StandardSectionTypeChan1 ,   StandardSectionTypeChan2 , StandardSectionTypeHat , StandardSectionTypeHat1 , StandardSectionTypeH ,   StandardSectionTypeL , StandardSectionTypeZ , StandardSectionTypeHexa , StandardSectionTypeCross }

Public 成员函数
NXOpen::Expression *	Dim1 ()
NXOpen::Expression *	Dim2 ()
NXOpen::Expression *	Dim3 ()
NXOpen::Expression *	Dim4 ()
NXOpen::Expression *	Dim5 ()
NXOpen::Expression *	Dim6 ()
NXOpen::Motion::StandardSectionBuilder::StandardSectionType	SectionType ()
void	SetSectionType (NXOpen::Motion::StandardSectionBuilder::StandardSectionType type)
Public 成员函数 继承自 NXOpen::Motion::BaseSectionBuilder
NXString	Name ()
void	SetName (const char *name)
void	SetName (const NXString &name)
Public 成员函数 继承自 NXOpen::Motion::MotionBuilder
double	DisplayScale ()
NXString	GroupName ()
NXOpen::Motion::MotionObject::GroupType	GroupType ()
void	SetDisplayScale (double displayScale)
void	SetGroupName (const char *groupName)
void	SetGroupName (const NXString &groupName)
void	SetGroupType (NXOpen::Motion::MotionObject::GroupType groupType)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_StandardSectionBuilderBuilder

详细描述

标准截面构建器

表示一个 Motion::StandardSectionBuilder 。
要创建此类的新实例，请使用 NXOpen::Motion::BaseSectionCollection::CreateStandardSectionBuilder

于NX12.0.0版本创建。

成员枚举类型说明

StandardSectionType

enum NXOpen::Motion::StandardSectionBuilder::StandardSectionType

标准截面类型

枚举值
StandardSectionTypeRod	圆杆
StandardSectionTypeTube	圆管
StandardSectionTypeBar	方杆
StandardSectionTypeBox	方管
StandardSectionTypeBox1	方管1
StandardSectionTypeI	I型
StandardSectionTypeI1	I型1
StandardSectionTypeT	T型
StandardSectionTypeT1	T型1
StandardSectionTypeT2	T型2
StandardSectionTypeChan	槽型
StandardSectionTypeChan1	槽型1
StandardSectionTypeChan2	槽型2
StandardSectionTypeHat	帽型
StandardSectionTypeHat1	帽型1
StandardSectionTypeH	H型
StandardSectionTypeL	L型
StandardSectionTypeZ	Z型
StandardSectionTypeHexa	六边形
StandardSectionTypeCross	十字型

成员函数说明

Dim1()

NXOpen::Expression * NXOpen::Motion::StandardSectionBuilder::Dim1

(

)

获取尺寸1
于NX12.0.0版本创建。

许可证要求：机构分析（"MECHANISMS"）

Dim2()

NXOpen::Expression * NXOpen::Motion::StandardSectionBuilder::Dim2

(

)

获取尺寸2
于NX12.0.0版本创建。

许可证要求：机构分析（"MECHANISMS"）

Dim3()

NXOpen::Expression * NXOpen::Motion::StandardSectionBuilder::Dim3

(

)

获取尺寸3
于NX12.0.0版本创建。

许可证要求：机构分析（"MECHANISMS"）

Dim4()

NXOpen::Expression * NXOpen::Motion::StandardSectionBuilder::Dim4

(

)

获取尺寸4
于NX12.0.0版本创建。

许可证要求：机构分析（"MECHANISMS"）

Dim5()

NXOpen::Expression * NXOpen::Motion::StandardSectionBuilder::Dim5

(

)

获取尺寸5
于NX12.0.0版本创建。

许可证要求：机构分析（"MECHANISMS"）

Dim6()

NXOpen::Expression * NXOpen::Motion::StandardSectionBuilder::Dim6

(

)

获取尺寸6
于NX12.0.0版本创建。

许可证要求：机构分析（"MECHANISMS"）

SectionType()

NXOpen::Motion::StandardSectionBuilder::StandardSectionType NXOpen::Motion::StandardSectionBuilder::SectionType

(

)

获取截面类型
于NX12.0.0版本创建。

许可证要求：机构分析（"MECHANISMS"）

SetSectionType()

void NXOpen::Motion::StandardSectionBuilder::SetSectionType

(

NXOpen::Motion::StandardSectionBuilder::StandardSectionType

type

)

设置截面类型
于NX12.0.0版本创建。

许可证要求：机构分析（"MECHANISMS"）

参数

type

截面类型
