创建模架箱体更多...

#include <Tooling_CreateBoxBuilder.hxx>

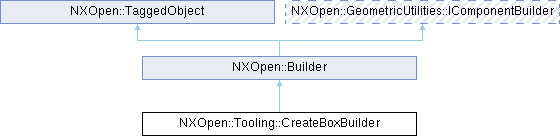

类 NXOpen::Tooling::CreateBoxBuilder 继承关系图:

Public 类型
enum	BoxType { BoxTypeGeneral , BoxTypeBounding }

Public 成员函数
int	BoxColor ()
NXOpen::Expression *	Clearance ()
void	ConvertFrecToBuilderData (NXOpen::NXObject *featTag)
NXOpen::Point3d	GetBoxCsysPosition ()
NXOpen::NXObject *	GetBoxFeatTag ()
NXOpen::ScCollector *	Objects ()
NXOpen::Expression *	OffsetNegativeX ()
NXOpen::Expression *	OffsetNegativeY ()
NXOpen::Expression *	OffsetNegativeZ ()
NXOpen::Expression *	OffsetPositiveX ()
NXOpen::Expression *	OffsetPositiveY ()
NXOpen::Expression *	OffsetPositiveZ ()
void	SetBoxColor (int colorValue)
void	SetBoxColorValue (const NXOpen::Point3d &value)
void	SetBoxCsysPosition (const NXOpen::Point3d &value)
void	SetBoxMatrixAndPosition (const NXOpen::Matrix3x3 &matrix, const NXOpen::Point3d &position)
void	SetSelectedOccs (const std::vector< NXOpen::NXObject * > &selections, const std::vector< NXOpen::NXObject * > &deselections)
void	SetType (NXOpen::Tooling::CreateBoxBuilder::BoxType type)
NXOpen::Tooling::CreateBoxBuilder::BoxType	Type ()
NXOpen::Expression *	XValue ()
NXOpen::Expression *	YValue ()
NXOpen::Expression *	ZValue ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_CreateBoxBuilderBuilder

详细描述

创建模架箱体

表示创建箱体的操作
要创建此类的新实例，请使用 NXOpen::Tooling::CreateBoxCollection::CreateBoxBuilder
默认值。

属性	值
Clearance.Value	1.0（毫米单位零件），0.1（英寸单位零件）
OffsetNegativeX.Value	1.0（毫米单位零件），0.1（英寸单位零件）
OffsetNegativeY.Value	1.0（毫米单位零件），0.1（英寸单位零件）
OffsetNegativeZ.Value	1.0（毫米单位零件），0.1（英寸单位零件）
OffsetPositiveX.Value	1.0（毫米单位零件），0.1（英寸单位零件）
OffsetPositiveY.Value	1.0（毫米单位零件），0.1（英寸单位零件）
OffsetPositiveZ.Value	1.0（毫米单位零件），0.1（英寸单位零件）
XValue.Value	10（毫米单位零件），1.0（英寸单位零件）
YValue.Value	10（毫米单位零件），1.0（英寸单位零件）
ZValue.Value	10（毫米单位零件），1.0（英寸单位零件）

创建于NX8.0.0版本。

成员枚举类型说明

◆ BoxType

enum NXOpen::Tooling::CreateBoxBuilder::BoxType

箱体创建类型

枚举值
BoxTypeGeneral	通用箱体
BoxTypeBounding	边界箱体

成员函数说明

◆ BoxColor()

int NXOpen::Tooling::CreateBoxBuilder::BoxColor ( )

获取箱体颜色。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ Clearance()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::Clearance ( )

获取箱体六个方向的间隙值。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ ConvertFrecToBuilderData()

void NXOpen::Tooling::CreateBoxBuilder::ConvertFrecToBuilderData ( NXOpen::NXObject * featTag )

将特征记录数据转换为构建器数据。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）OR studio_free_form（"自由曲面造型"）OR features_modeling（"特征建模"）OR solid_modeling（"实体建模"）

参数

featTag 边界框KF特征标识

◆ GetBoxCsysPosition()

NXOpen::Point3d NXOpen::Tooling::CreateBoxBuilder::GetBoxCsysPosition ( )

获取框的坐标系点位置。
版本：NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 prog_die_wizard ("UG/Progressive Die Wizard")

◆ GetBoxFeatTag()

NXOpen::NXObject * NXOpen::Tooling::CreateBoxBuilder::GetBoxFeatTag ( )

获取KF框特征标识。

返回: 包围盒KF特征
版本：NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 prog_die_wizard ("UG/Progressive Die Wizard")

◆ Objects()

NXOpen::ScCollector * NXOpen::Tooling::CreateBoxBuilder::Objects ( )

获取用于创建边界框的对象。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ OffsetNegativeX()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::OffsetNegativeX ( )

获取箱体-X方向的偏置值。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ OffsetNegativeY()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::OffsetNegativeY ( )

获取箱体-Y方向的偏置值。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ OffsetNegativeZ()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::OffsetNegativeZ ( )

获取箱体-Z方向的偏置值。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ OffsetPositiveX()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::OffsetPositiveX ( )

获取箱体+X方向的偏置值。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ OffsetPositiveY()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::OffsetPositiveY ( )

获取箱体+Y方向的偏置值。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ OffsetPositiveZ()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::OffsetPositiveZ ( )

获取箱体+Z方向的偏置值。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ SetBoxColor()

void NXOpen::Tooling::CreateBoxBuilder::SetBoxColor ( int colorValue )

设置框的颜色。
版本：NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 studio_free_form ("STUDIO FREE FORM") 或 features_modeling ("FEATURES MODELING") 或 solid_modeling ("SOLIDS MODELING")

参数

colorValue 颜色值

◆ SetBoxColorValue()

void NXOpen::Tooling::CreateBoxBuilder::SetBoxColorValue ( const NXOpen::Point3d & value )

设置框的颜色。
版本：NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 studio_free_form ("STUDIO FREE FORM") 或 features_modeling ("FEATURES MODELING") 或 solid_modeling ("SOLIDS MODELING")

参数

value 颜色值

◆ SetBoxCsysPosition()

void NXOpen::Tooling::CreateBoxBuilder::SetBoxCsysPosition ( const NXOpen::Point3d & value )

设置框的坐标系点位置。
版本：NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 studio_free_form ("STUDIO FREE FORM") 或 features_modeling ("FEATURES MODELING") 或 solid_modeling ("SOLIDS MODELING")

参数

value 位置值

◆ SetBoxMatrixAndPosition()

void NXOpen::Tooling::CreateBoxBuilder::SetBoxMatrixAndPosition	(	const NXOpen::Matrix3x3 &	matrix,
		const NXOpen::Point3d &	position )

设置箱体坐标系矩阵和位置。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）OR studio_free_form（"自由曲面造型"）OR features_modeling（"特征建模"）OR solid_modeling（"实体建模"）

参数

matrix	矩阵
position	位置

◆ SetSelectedOccs()

void NXOpen::Tooling::CreateBoxBuilder::SetSelectedOccs	(	const std::vector< NXOpen::NXObject * > &	selections,
		const std::vector< NXOpen::NXObject * > &	deselections )

设置选中的对象实例。
版本：NX8.0.0。
许可要求：ug_mold_design ("UG MOLD") 或 nx_electrode_wizard ("NX Electrode Wizard") 或 prog_die_wizard ("UG/Progressive Die Wizard") 或 studio_free_form ("STUDIO FREE FORM") 或 features_modeling ("FEATURES MODELING") 或 solid_modeling ("SOLIDS MODELING")

参数

selections	最后选中的对象
deselections	最后取消选中的对象

◆ SetType()

void NXOpen::Tooling::CreateBoxBuilder::SetType ( NXOpen::Tooling::CreateBoxBuilder::BoxType type )

设置箱体类型。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）OR studio_free_form（"自由曲面造型"）OR features_modeling（"特征建模"）OR solid_modeling（"实体建模"）

参数

type 箱体类型

◆ Type()

NXOpen::Tooling::CreateBoxBuilder::BoxType NXOpen::Tooling::CreateBoxBuilder::Type ( )

获取箱体类型。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ XValue()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::XValue ( )

获取通用箱体X方向的边长。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ YValue()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::YValue ( )

获取通用箱体Y方向的边长。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）

◆ ZValue()

NXOpen::Expression * NXOpen::Tooling::CreateBoxBuilder::ZValue ( )

获取通用箱体Z方向的边长。
版本：NX8.0.0
许可要求：ug_mold_design（"UG 模具设计"）OR nx_electrode_wizard（"NX 电极向导"）OR prog_die_wizard（"UG级进模向导"）
