NXOpen::Motion::ConnectorBuilder类 参考

连接器构建器 更多...

#include <Motion_ConnectorBuilder.hxx>

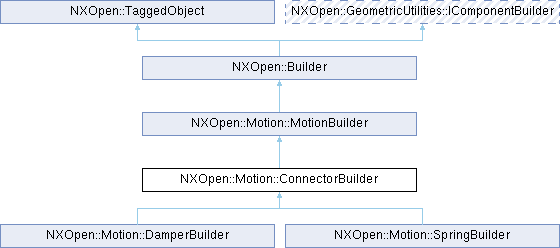

类 NXOpen::Motion::ConnectorBuilder 继承关系图:

Public 类型
enum	ApplicationDirection { ApplicationDirectionBidirectional , ApplicationDirectionTensionOnly , ApplicationDirectionCompressionOnly }
enum	AttachmentType { AttachmentTypeLink , AttachmentTypeSliderJoint , AttachmentTypeRevoluteJoint , AttachmentTypeCylindricalJoint }

Public 成员函数
NXOpen::Motion::SelectLink *	ActionLink ()
NXOpen::Point *	ActionPoint ()
NXOpen::Motion::ConnectorBuilder::AttachmentType	Attachment ()
NXOpen::Motion::SelectJoint *	Joint ()
NXOpen::Motion::SelectLink *	ReactionLink ()
NXOpen::Point *	ReactionPoint ()
void	SetActionPoint (NXOpen::Point *actionPoint)
void	SetAttachment (NXOpen::Motion::ConnectorBuilder::AttachmentType attachment)
void	SetReactionPoint (NXOpen::Point *reactionPoint)
Public 成员函数 继承自 NXOpen::Motion::MotionBuilder
double	DisplayScale ()
NXString	GroupName ()
NXOpen::Motion::MotionObject::GroupType	GroupType ()
void	SetDisplayScale (double displayScale)
void	SetGroupName (const char *groupName)
void	SetGroupName (const NXString &groupName)
void	SetGroupType (NXOpen::Motion::MotionObject::GroupType groupType)
Public 成员函数 继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ConnectorBuilderBuilder

详细描述

连接器构建器

表示ConnectorBuilder
这是一个抽象类，无法创建。

于NX6.0.0创建。

成员枚举类型说明

ApplicationDirection

enum NXOpen::Motion::ConnectorBuilder::ApplicationDirection

应用方向定义

枚举值
ApplicationDirectionBidirectional	应用方向：双向
ApplicationDirectionTensionOnly	应用方向：仅拉伸
ApplicationDirectionCompressionOnly	应用方向：仅压缩

AttachmentType

enum NXOpen::Motion::ConnectorBuilder::AttachmentType

连接器连接类型定义

枚举值
AttachmentTypeLink	连接器连接到运动体
AttachmentTypeSliderJoint	连接器连接到滑动关节
AttachmentTypeRevoluteJoint	连接器连接到旋转关节
AttachmentTypeCylindricalJoint	连接器连接到圆柱关节

成员函数说明

ActionLink()

NXOpen::Motion::SelectLink * NXOpen::Motion::ConnectorBuilder::ActionLink

(

)

获取作用运动体。仅在设置Motion::ConnectorBuilder::AttachmentTypeLink 时有效。
于NX6.0.0创建。

许可证要求：无

ActionPoint()

NXOpen::Point * NXOpen::Motion::ConnectorBuilder::ActionPoint

(

)

获取作用点。仅在设置Motion::ConnectorBuilder::AttachmentTypeLink 时有效。
于NX6.0.0创建。

许可证要求：无

Attachment()

NXOpen::Motion::ConnectorBuilder::AttachmentType NXOpen::Motion::ConnectorBuilder::Attachment

(

)

获取连接类型
于NX6.0.0创建。

许可证要求：无

Joint()

NXOpen::Motion::SelectJoint * NXOpen::Motion::ConnectorBuilder::Joint

(

)

获取关节。仅在设置Motion::ConnectorBuilder::AttachmentTypeSliderJoint 或Motion::ConnectorBuilder::AttachmentTypeRevoluteJoint 时有效。
于NX6.0.0创建。

许可证要求：无

ReactionLink()

NXOpen::Motion::SelectLink * NXOpen::Motion::ConnectorBuilder::ReactionLink

(

)

获取反作用运动体。仅在设置Motion::ConnectorBuilder::AttachmentTypeLink 时有效。
于NX6.0.0创建。

许可证要求：无

ReactionPoint()

NXOpen::Point * NXOpen::Motion::ConnectorBuilder::ReactionPoint

(

)

获取反作用点。仅在设置Motion::ConnectorBuilder::AttachmentTypeLink 时有效。
于NX6.0.0创建。

许可证要求：无

SetActionPoint()

void NXOpen::Motion::ConnectorBuilder::SetActionPoint

(

NXOpen::Point *

actionPoint

)

设置作用点。仅在设置Motion::ConnectorBuilder::AttachmentTypeLink 时有效。
于NX6.0.0创建。

许可证要求：mechanisms ("MECHANISMS")

参数

actionPoint

作用点

SetAttachment()

void NXOpen::Motion::ConnectorBuilder::SetAttachment

(

NXOpen::Motion::ConnectorBuilder::AttachmentType

attachment

)

设置连接类型
于NX6.0.0创建。

许可证要求：mechanisms ("MECHANISMS")

参数

attachment

连接类型

SetReactionPoint()

void NXOpen::Motion::ConnectorBuilder::SetReactionPoint

(

NXOpen::Point *

reactionPoint

)

设置反作用点。仅在设置Motion::ConnectorBuilder::AttachmentTypeLink 时有效。
于NX6.0.0创建。

许可证要求：mechanisms ("MECHANISMS")

参数

reactionPoint

反作用点
