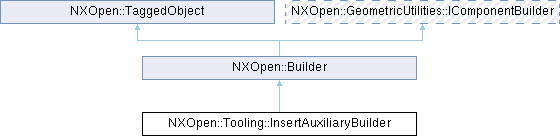

类 NXOpen::Tooling::InsertAuxiliaryBuilder 继承关系图:

Public 类型
enum	CircOperationTypes { CircOperationTypesCreate , CircOperationTypesEdit , CircOperationTypesDelete }
enum	DesignToolOption { DesignToolOptionCopy , DesignToolOptionArray , DesignToolOptionDelete }
enum	HeelTypesType { HeelTypesTypeRType , HeelTypesTypeCType }
enum	RampStepsType { RampStepsTypeAddMaterial , RampStepsTypeCreateCurvesAndDivideFace , RampStepsTypeCreateRamp , RampStepsTypeDeleteRamp }
enum	RectOperationOption { RectOperationOptionCreate , RectOperationOptionEdit , RectOperationOptionDelete }
enum	ShankShapeTypes { ShankShapeTypesFlange , ShankShapeTypesRamp , ShankShapeTypesHeel }
enum	Types { TypesInsertFlange , TypesInsertRamp , TypesInsertHeel , TypesPunchMount , TypesTools }
enum	UseFaceOrSketchToRevolve { UseFaceOrSketchToRevolveFace , UseFaceOrSketchToRevolveSketch }

Public 成员函数
double	BlendRadius ()
double	BottomPlateClearance ()
bool	CircDeleteAllComponents ()
NXOpen::SelectBody *	CircularInsert ()
NXOpen::Tooling::InsertAuxiliaryBuilder::CircOperationTypes	CircularOperation ()
NXOpen::Direction *	CircularVector ()
double	ClearanceValue ()
NXOpen::Point *	ControlPoint ()
NXOpen::SelectBodyList *	CopySelectInsert ()
NXOpen::Section *	CreateCurvesToDivideFace ()
void	DesignMountHead ()
NXOpen::Tooling::InsertAuxiliaryBuilder::DesignToolOption	DesignTool ()
NXOpen::Point *	DestinationPoint ()
NXOpen::ScCollector *	FaceForRamp ()
NXOpen::Expression *	FalseBodyHeight ()
double	HeelFalseHeightClearance ()
double	HeelHeight ()
double	HeelLength ()
double	HeelRadian ()
NXOpen::Tooling::InsertAuxiliaryBuilder::HeelTypesType	HeelTypes ()
double	HeelWidth ()
NXOpen::SelectEdge *	InsertEdge ()
NXOpen::ScCollector *	InsertShankFace ()
NXOpen::SelectBodyList *	InsertsToDelete ()
NXOpen::SelectEdge *	MountPunchEdge ()
NXOpen::ScCollector *	MountPunchFace ()
double	OffsetAngle ()
double	OffsetX ()
double	OffsetY ()
NXOpen::Point *	PointForRamp ()
NXOpen::SelectBody *	Punch ()
NXOpen::SelectEdge *	PunchEdge ()
double	PunchPlateClearance ()
NXOpen::ScCollector *	PunchShankFace ()
double	PunchShankParaC ()
double	PunchShankParaFL ()
double	PunchShankParaL1 ()
double	PunchShankParaLength ()
double	PunchShankParaPL ()
double	PunchShankParaR ()
double	PunchShankParaWidth ()
NXOpen::Expression *	RadiusForRamp ()
NXOpen::Expression *	RampShankHeight ()
NXOpen::Tooling::InsertAuxiliaryBuilder::RampStepsType	RampSteps ()
NXOpen::SelectBody *	RectangularInsert ()
NXOpen::Tooling::InsertAuxiliaryBuilder::RectOperationOption	RectangularOperation ()
NXOpen::Direction *	RectangularXVector ()
NXOpen::Direction *	RectangularYVector ()
bool	RectDeleteAllComponents ()
NXOpen::SelectFace *	SelectFaceToDivide ()
NXOpen::SelectBody *	SelectInsertToDeleteRamp ()
NXOpen::SelectNXObjectList *	SelectRampFeature ()
NXOpen::Section *	SelectShankProfile ()
void	SetBlendRadius (double blendRadius)
void	SetBottomPlateClearance (double bottomPlateClr)
void	SetCircDeleteAllComponents (bool circDeleteAllComponents)
void	SetCircularOperation (NXOpen::Tooling::InsertAuxiliaryBuilder::CircOperationTypes circOperationType)
void	SetCircularVector (NXOpen::Direction *circSpecifyVector)
void	SetClearanceValue (double clearanceValue)
void	SetControlPoint (NXOpen::Point *specifyControlPoint)
void	SetDesignTool (NXOpen::Tooling::InsertAuxiliaryBuilder::DesignToolOption designTool)
void	SetDestinationPoint (NXOpen::Point *specifyDestinationPoint)
void	SetHeelFalseHeightClearance (double heelFalseHeightClearance)
void	SetHeelHeight (double heelHeight)
void	SetHeelLength (double heelLength)
void	SetHeelRadian (double heelRadian)
void	SetHeelTypes (NXOpen::Tooling::InsertAuxiliaryBuilder::HeelTypesType heelTypes)
void	SetHeelWidth (double heelWidth)
void	SetOffsetAngle (double offsetAngle)
void	SetOffsetX (double offsetX)
void	SetOffsetY (double offsetY)
void	SetPointForRamp (NXOpen::Point *pointForRamp)
void	SetPunchPlateClearance (double punchPlateClr)
void	SetPunchShankParaC (double punchShankParaC)
void	SetPunchShankParaFL (double punchShankParaFL)
void	SetPunchShankParaL1 (double punchShankParaL1)
void	SetPunchShankParaLength (double punchShankParaL)
void	SetPunchShankParaPL (double punchShankParaPL)
void	SetPunchShankParaR (double punchShankParaR)
void	SetPunchShankParaWidth (double punchShankParaW)
void	SetRampSteps (NXOpen::Tooling::InsertAuxiliaryBuilder::RampStepsType rampSteps)
void	SetRectangularOperation (NXOpen::Tooling::InsertAuxiliaryBuilder::RectOperationOption rectOperationType)
void	SetRectangularXVector (NXOpen::Direction *rectSpecifyVectorX)
void	SetRectangularYVector (NXOpen::Direction *rectSpecifyVectorY)
void	SetRectDeleteAllComponents (bool rectDeleteAllComponents)
void	SetShankShape (NXOpen::Tooling::InsertAuxiliaryBuilder::ShankShapeTypes shankShape)
void	SetStripperPlateClearance (double stripperPlateClr)
void	SetTotalAlongX (int totalNumberX)
void	SetTotalAlongY (int totalNumberY)
void	SetTotalNumber (int totalNumber)
void	SetType (NXOpen::Tooling::InsertAuxiliaryBuilder::Types type)
void	SetUseBottomPlateClearance (bool useBPClearance)
void	SetUseClearance (bool useClearance)
void	SetUseFaceOrSketch (NXOpen::Tooling::InsertAuxiliaryBuilder::UseFaceOrSketchToRevolve useFaceOrSketch)
void	SetUsePunchPlateClearance (bool usePPClearance)
void	SetUseStripperPlateClearance (bool useSPClearance)
void	SetVectorForRamp (NXOpen::Direction *vectorForRamp)
NXOpen::Tooling::InsertAuxiliaryBuilder::ShankShapeTypes	ShankShape ()
NXOpen::ScCollector *	ShanksToDelete ()
NXOpen::Section *	SketchToRevolve ()
double	StripperPlateClearance ()
int	TotalAlongX ()
int	TotalAlongY ()
int	TotalNumber ()
NXOpen::Tooling::InsertAuxiliaryBuilder::Types	Type ()
bool	UseBottomPlateClearance ()
bool	UseClearance ()
NXOpen::Tooling::InsertAuxiliaryBuilder::UseFaceOrSketchToRevolve	UseFaceOrSketch ()
bool	UsePunchPlateClearance ()
bool	UseStripperPlateClearance ()
NXOpen::Direction *	VectorForRamp ()
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_InsertAuxiliaryBuilderBuilder

详细描述

镶件辅助构建器

PDW镶件辅助工具构建器，用于设计镶件组的各种辅助结构
要创建此类的新实例，请使用 NXOpen::Tooling::InsertAuxiliaryCollection::CreateInsertAuxiliaryBuilder
默认值。

属性	值
BlendRadius	0.2
BottomPlateClearance	0
CircDeleteAllComponents	0
CircularOperation	Create
ClearanceValue	1
DesignTool	Copy
FalseBodyHeight.Value	0（毫米单位零件），0（英寸单位零件）
HeelFalseHeightClearance	0
HeelHeight	5
HeelLength	10
HeelRadian	1
HeelTypes	RType
HeelWidth	5
OffsetAngle	0
OffsetX	0
OffsetY	0
PunchPlateClearance	0
PunchShankParaC	1
PunchShankParaFL	45
PunchShankParaL1	6
PunchShankParaLength	8
PunchShankParaPL	40
PunchShankParaR	13
PunchShankParaWidth	8
RampShankHeight.Value	0（毫米零件）, 0（英寸零件）
RampSteps	添加材料
RectDeleteAllComponents	0
RectangularOperation	创建
ShankShape	法兰
StripperPlateClearance	0
TotalAlongX	1
TotalAlongY	1
TotalNumber	1
UseBottomPlateClearance	0
UseClearance	1
UseFaceOrSketch	面
UsePunchPlateClearance	0
UseStripperPlateClearance	0

创建于NX7.5.0。

成员枚举类型说明

◆ CircOperationTypes

enum NXOpen::Tooling::InsertAuxiliaryBuilder::CircOperationTypes

指定圆形阵列的选项。

枚举值
CircOperationTypesCreate	创建
CircOperationTypesEdit	编辑
CircOperationTypesDelete	删除

◆ DesignToolOption

enum NXOpen::Tooling::InsertAuxiliaryBuilder::DesignToolOption

指定设计工具选项。

枚举值
DesignToolOptionCopy	复制
DesignToolOptionArray	阵列
DesignToolOptionDelete	删除

◆ HeelTypesType

enum NXOpen::Tooling::InsertAuxiliaryBuilder::HeelTypesType

指定跟部类型

枚举值
HeelTypesTypeRType	R型
HeelTypesTypeCType	C型

◆ RampStepsType

enum NXOpen::Tooling::InsertAuxiliaryBuilder::RampStepsType

指定坡道步骤。

枚举值
RampStepsTypeAddMaterial	添加材料
RampStepsTypeCreateCurvesAndDivideFace	创建曲线并分割面
RampStepsTypeCreateRamp	创建坡道
RampStepsTypeDeleteRamp	删除坡道

◆ RectOperationOption

enum NXOpen::Tooling::InsertAuxiliaryBuilder::RectOperationOption

指定矩形阵列选项。

枚举值
RectOperationOptionCreate	创建
RectOperationOptionEdit	编辑
RectOperationOptionDelete	删除

◆ ShankShapeTypes

enum NXOpen::Tooling::InsertAuxiliaryBuilder::ShankShapeTypes

指定柄部形状。

枚举值
ShankShapeTypesFlange	法兰
ShankShapeTypesRamp	坡道
ShankShapeTypesHeel	跟部

◆ Types

enum NXOpen::Tooling::InsertAuxiliaryBuilder::Types

指定插入辅助类型。

枚举值
TypesInsertFlange	插入法兰
TypesInsertRamp	插入坡道
TypesInsertHeel	插入跟部
TypesPunchMount	凸模安装
TypesTools	工具

◆ UseFaceOrSketchToRevolve

enum NXOpen::Tooling::InsertAuxiliaryBuilder::UseFaceOrSketchToRevolve

指定使用面或草图进行旋转。

枚举值
UseFaceOrSketchToRevolveFace	面
UseFaceOrSketchToRevolveSketch	草图

成员函数说明

◆ BlendRadius()

double NXOpen::Tooling::InsertAuxiliaryBuilder::BlendRadius ( )

返回倒圆半径。
于 NX1926.0.0 版本创建。

许可要求：无

◆ BottomPlateClearance()

double NXOpen::Tooling::InsertAuxiliaryBuilder::BottomPlateClearance ( )

返回下托板间隙。
于 NX7.5.0 版本创建。

许可要求：无

◆ CircDeleteAllComponents()

bool NXOpen::Tooling::InsertAuxiliaryBuilder::CircDeleteAllComponents ( )

获取是否删除圆形阵列中所有组件的选项。
创建于NX7.5.0。

许可证要求：无

◆ CircularInsert()

NXOpen::SelectBody * NXOpen::Tooling::InsertAuxiliaryBuilder::CircularInsert ( )

获取用于创建圆形阵列的插入体。
创建于NX7.5.0。

许可证要求：无

◆ CircularOperation()

NXOpen::Tooling::InsertAuxiliaryBuilder::CircOperationTypes NXOpen::Tooling::InsertAuxiliaryBuilder::CircularOperation ( )

获取圆形阵列的操作类型。
创建于NX7.5.0。

许可证要求：无

◆ CircularVector()

NXOpen::Direction * NXOpen::Tooling::InsertAuxiliaryBuilder::CircularVector ( )

获取用于定义圆形阵列轴的指定矢量。
创建于NX7.5.0。

许可证要求：无

◆ ClearanceValue()

double NXOpen::Tooling::InsertAuxiliaryBuilder::ClearanceValue ( )

返回间隙值。
创建于NX7.5.0。

许可证要求 : 无

◆ ControlPoint()

NXOpen::Point * NXOpen::Tooling::InsertAuxiliaryBuilder::ControlPoint ( )

返回复制操作的控制点。
创建于NX7.5.0。

许可证要求 : 无

◆ CopySelectInsert()

NXOpen::SelectBodyList * NXOpen::Tooling::InsertAuxiliaryBuilder::CopySelectInsert ( )

返回要复制的镶件。
创建于NX7.5.0。

许可证要求 : 无

◆ CreateCurvesToDivideFace()

NXOpen::Section * NXOpen::Tooling::InsertAuxiliaryBuilder::CreateCurvesToDivideFace ( )

返回用于分割面的创建曲线。
创建于NX11.0.0。

许可要求：无

◆ DesignMountHead()

void NXOpen::Tooling::InsertAuxiliaryBuilder::DesignMountHead ( )

为镶件设计安装座头部。
创建于NX7.5.0。

许可证要求 : 无

◆ DesignTool()

NXOpen::Tooling::InsertAuxiliaryBuilder::DesignToolOption NXOpen::Tooling::InsertAuxiliaryBuilder::DesignTool ( )

返回设计工具。
创建于NX7.5.0。

许可证要求 : 无

◆ DestinationPoint()

NXOpen::Point * NXOpen::Tooling::InsertAuxiliaryBuilder::DestinationPoint ( )

返回复制操作的目标点。
于 NX7.5.0 版本创建。
许可证要求：无

◆ FaceForRamp()

NXOpen::ScCollector * NXOpen::Tooling::InsertAuxiliaryBuilder::FaceForRamp ( )

获取用于编辑坡台的扫掠面
创建于NX7.5.0。

许可证要求：无

◆ FalseBodyHeight()

NXOpen::Expression * NXOpen::Tooling::InsertAuxiliaryBuilder::FalseBodyHeight ( )

返回假体高度。
创建于NX7.5.0。

许可要求：无

◆ HeelFalseHeightClearance()

double NXOpen::Tooling::InsertAuxiliaryBuilder::HeelFalseHeightClearance ( )

返回跟部的假高间隙。
于 NX1872.0.0 版本创建。

许可要求：无

◆ HeelHeight()

double NXOpen::Tooling::InsertAuxiliaryBuilder::HeelHeight ( )

获取后跟高度
创建于NX7.5.0。

许可证要求：无

◆ HeelLength()

double NXOpen::Tooling::InsertAuxiliaryBuilder::HeelLength ( )

获取后跟长度
创建于NX7.5.0。

许可证要求：无

◆ HeelRadian()

double NXOpen::Tooling::InsertAuxiliaryBuilder::HeelRadian ( )

获取后跟弧度
创建于NX7.5.0。

许可证要求：无

◆ HeelTypes()

NXOpen::Tooling::InsertAuxiliaryBuilder::HeelTypesType NXOpen::Tooling::InsertAuxiliaryBuilder::HeelTypes ( )

返回跟部类型。
于NX1872.0.0版本创建。
许可要求：无

◆ HeelWidth()

double NXOpen::Tooling::InsertAuxiliaryBuilder::HeelWidth ( )

获取后跟宽度
创建于NX7.5.0。

许可证要求：无

◆ InsertEdge()

NXOpen::SelectEdge * NXOpen::Tooling::InsertAuxiliaryBuilder::InsertEdge ( )

返回镶件边缘。
创建于NX7.5.0。

许可证要求 : 无

◆ InsertShankFace()

NXOpen::ScCollector * NXOpen::Tooling::InsertAuxiliaryBuilder::InsertShankFace ( )

返回镶件柄部表面。
创建于NX7.5.0。

许可证要求 : 无

◆ InsertsToDelete()

NXOpen::SelectBodyList * NXOpen::Tooling::InsertAuxiliaryBuilder::InsertsToDelete ( )

获取要删除的插入体对象。
创建于NX7.5.0。

许可证要求：无

◆ MountPunchEdge()

NXOpen::SelectEdge * NXOpen::Tooling::InsertAuxiliaryBuilder::MountPunchEdge ( )

返回用于放置安装座的凸模边缘。
创建于NX7.5.0。

许可证要求 : 无

◆ MountPunchFace()

NXOpen::ScCollector * NXOpen::Tooling::InsertAuxiliaryBuilder::MountPunchFace ( )

返回用于放置安装座的凸模表面。
创建于NX7.5.0。

许可证要求 : 无

◆ OffsetAngle()

double NXOpen::Tooling::InsertAuxiliaryBuilder::OffsetAngle ( )

获取圆形阵列的偏移角度。
创建于NX7.5.0。

许可证要求：无

◆ OffsetX()

double NXOpen::Tooling::InsertAuxiliaryBuilder::OffsetX ( )

返回沿 X 方向的偏移值。
于 NX7.5.0 版本创建。
许可证要求：无

◆ OffsetY()

double NXOpen::Tooling::InsertAuxiliaryBuilder::OffsetY ( )

获取沿Y方向的偏移值。
创建于NX7.5.0。

许可证要求：无

◆ PointForRamp()

NXOpen::Point * NXOpen::Tooling::InsertAuxiliaryBuilder::PointForRamp ( )

获取扫掠引导曲线的切点
创建于NX7.5.0。

许可证要求：无

◆ Punch()

NXOpen::SelectBody * NXOpen::Tooling::InsertAuxiliaryBuilder::Punch ( )

返回所选的凸模。
创建于NX7.5.0。

许可要求：无

◆ PunchEdge()

NXOpen::SelectEdge * NXOpen::Tooling::InsertAuxiliaryBuilder::PunchEdge ( )

返回凸模边缘。
创建于NX7.5.0。

许可证要求 : 无

◆ PunchPlateClearance()

double NXOpen::Tooling::InsertAuxiliaryBuilder::PunchPlateClearance ( )

返回冲头板间隙。
于 NX7.5.0 版本创建。

许可要求：无

◆ PunchShankFace()

NXOpen::ScCollector * NXOpen::Tooling::InsertAuxiliaryBuilder::PunchShankFace ( )

返回凸模柄部。
创建于NX7.5.0。

许可证要求 : 无

◆ PunchShankParaC()

double NXOpen::Tooling::InsertAuxiliaryBuilder::PunchShankParaC ( )

返回凸模柄部的真体与假体之间的间隙参数。
创建于NX7.5.0。

许可要求：无

◆ PunchShankParaFL()

double NXOpen::Tooling::InsertAuxiliaryBuilder::PunchShankParaFL ( )

返回凸模柄部的假体高度参数。
创建于NX7.5.0。

许可要求：无

◆ PunchShankParaL1()

double NXOpen::Tooling::InsertAuxiliaryBuilder::PunchShankParaL1 ( )

返回凸模柄部用于实体和虚体的参数长度。
于NX7.5.0版本创建。
许可要求：无

◆ PunchShankParaLength()

double NXOpen::Tooling::InsertAuxiliaryBuilder::PunchShankParaLength ( )

返回凸模柄部参数长度。
于NX7.5.0版本创建。
许可要求：无

◆ PunchShankParaPL()

double NXOpen::Tooling::InsertAuxiliaryBuilder::PunchShankParaPL ( )

返回凸模柄部的真体高度参数。
创建于NX7.5.0。

许可要求：无

◆ PunchShankParaR()

double NXOpen::Tooling::InsertAuxiliaryBuilder::PunchShankParaR ( )

返回凸模柄部的真体半径参数。
创建于NX7.5.0。

许可要求：无

◆ PunchShankParaWidth()

double NXOpen::Tooling::InsertAuxiliaryBuilder::PunchShankParaWidth ( )

返回凸模柄部参数宽度。
于NX7.5.0版本创建。
许可要求：无

◆ RadiusForRamp()

NXOpen::Expression * NXOpen::Tooling::InsertAuxiliaryBuilder::RadiusForRamp ( )

获取扫掠引导曲线的半径
创建于NX7.5.0。

许可证要求：无

◆ RampShankHeight()

NXOpen::Expression * NXOpen::Tooling::InsertAuxiliaryBuilder::RampShankHeight ( )

返回斜楔柄部高度。
创建于NX7.5.0。

许可要求：无

◆ RampSteps()

NXOpen::Tooling::InsertAuxiliaryBuilder::RampStepsType NXOpen::Tooling::InsertAuxiliaryBuilder::RampSteps ( )

返回斜坡台阶。
于NX11.0.0版本创建。
许可要求：无

◆ RectangularInsert()

NXOpen::SelectBody * NXOpen::Tooling::InsertAuxiliaryBuilder::RectangularInsert ( )

返回用于执行矩形阵列的镶块。
于 NX7.5.0 版本创建。
许可证要求：无

◆ RectangularOperation()

NXOpen::Tooling::InsertAuxiliaryBuilder::RectOperationOption NXOpen::Tooling::InsertAuxiliaryBuilder::RectangularOperation ( )

返回矩形阵列操作。
于 NX7.5.0 版本创建。
许可证要求：无

◆ RectangularXVector()

NXOpen::Direction * NXOpen::Tooling::InsertAuxiliaryBuilder::RectangularXVector ( )

返回矩形阵列的 X 向量。
于 NX7.5.0 版本创建。
许可证要求：无

◆ RectangularYVector()

NXOpen::Direction * NXOpen::Tooling::InsertAuxiliaryBuilder::RectangularYVector ( )

返回矩形阵列的 Y 向量。
于 NX7.5.0 版本创建。
许可证要求：无

◆ RectDeleteAllComponents()

bool NXOpen::Tooling::InsertAuxiliaryBuilder::RectDeleteAllComponents ( )

返回是否删除矩形阵列中所有组件的选项。
于 NX7.5.0 版本创建。
许可证要求：无

◆ SelectFaceToDivide()

NXOpen::SelectFace * NXOpen::Tooling::InsertAuxiliaryBuilder::SelectFaceToDivide ( )

返回用于分割的所选面。
创建于NX11.0.0。

许可要求：无

◆ SelectInsertToDeleteRamp()

NXOpen::SelectBody * NXOpen::Tooling::InsertAuxiliaryBuilder::SelectInsertToDeleteRamp ( )

获取用于选择要删除坡台的插入体
创建于NX11.0.0。

许可证要求：无

◆ SelectRampFeature()

NXOpen::SelectNXObjectList * NXOpen::Tooling::InsertAuxiliaryBuilder::SelectRampFeature ( )

获取坡台特征选择列表
创建于NX11.0.0。

许可证要求：无

◆ SelectShankProfile()

NXOpen::Section * NXOpen::Tooling::InsertAuxiliaryBuilder::SelectShankProfile ( )

返回所选的柄部轮廓。
创建于NX7.5.0。

许可要求：无

◆ SetBlendRadius()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetBlendRadius ( double blendRadius )

设置倒圆半径。
于 NX1926.0.0 版本创建。

许可要求：无

参数

blendRadius 倒圆半径

◆ SetBottomPlateClearance()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetBottomPlateClearance ( double bottomPlateClr )

设置下托板间隙。
于 NX7.5.0 版本创建。

许可要求：无

参数

bottomPlateClr 下托板间隙

◆ SetCircDeleteAllComponents()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetCircDeleteAllComponents ( bool circDeleteAllComponents )

设置是否删除圆形阵列中所有组件的选项。
创建于NX7.5.0。

许可证要求：无

参数

circDeleteAllComponents 是否删除圆形阵列中所有组件的选项

◆ SetCircularOperation()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetCircularOperation ( NXOpen::Tooling::InsertAuxiliaryBuilder::CircOperationTypes circOperationType )

设置圆形阵列的操作类型。
创建于NX7.5.0。

许可证要求：无

参数

circOperationType 圆形阵列的操作类型

◆ SetCircularVector()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetCircularVector ( NXOpen::Direction * circSpecifyVector )

设置用于定义圆形阵列轴的指定矢量。
创建于NX7.5.0。

许可证要求：无

参数

circSpecifyVector 用于定义圆形阵列轴的指定矢量

◆ SetClearanceValue()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetClearanceValue ( double clearanceValue )

设置间隙值。
创建于NX7.5.0。

许可证要求 : 无

参数

clearanceValue 间隙值

◆ SetControlPoint()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetControlPoint ( NXOpen::Point * specifyControlPoint )

设置复制操作的控制点。
于 NX7.5.0 版本创建。
许可证要求：无

参数

specifyControlPoint specifycontrolpoint

◆ SetDesignTool()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetDesignTool ( NXOpen::Tooling::InsertAuxiliaryBuilder::DesignToolOption designTool )

设置设计工具。
创建于NX7.5.0。

许可证要求 : 无

参数

designTool 设计工具

◆ SetDestinationPoint()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetDestinationPoint ( NXOpen::Point * specifyDestinationPoint )

设置复制操作的目标点。
于 NX7.5.0 版本创建。
许可证要求：无

参数

specifyDestinationPoint specifydestinationpoint

◆ SetHeelFalseHeightClearance()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetHeelFalseHeightClearance ( double heelFalseHeightClearance )

设置跟部的假高间隙。
于 NX1872.0.0 版本创建。

许可要求：无

参数

heelFalseHeightClearance 跟部假高间隙

◆ SetHeelHeight()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetHeelHeight ( double heelHeight )

设置跟高。
于 NX7.5.0 版本创建。

许可要求：无

参数

heelHeight 跟高

◆ SetHeelLength()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetHeelLength ( double heelLength )

设置后跟长度
创建于NX7.5.0。

许可证要求：无

参数

heelLength 后跟长度

◆ SetHeelRadian()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetHeelRadian ( double heelRadian )

设置后跟弧度
创建于NX7.5.0。

许可证要求：无

参数

heelRadian 后跟弧度

◆ SetHeelTypes()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetHeelTypes ( NXOpen::Tooling::InsertAuxiliaryBuilder::HeelTypesType heelTypes )

设置跟部类型。
于NX1872.0.0版本创建。
许可要求：prog_die_wizard ("UG/Progressive Die Wizard")

参数

heelTypes 跟部类型

◆ SetHeelWidth()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetHeelWidth ( double heelWidth )

设置后跟宽度
创建于NX7.5.0。

许可证要求：无

参数

heelWidth 后跟宽度

◆ SetOffsetAngle()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetOffsetAngle ( double offsetAngle )

设置圆形阵列的偏移角度。
创建于NX7.5.0。

许可证要求：无

参数

offsetAngle 圆形阵列的偏移角度

◆ SetOffsetX()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetOffsetX ( double offsetX )

设置沿 X 方向的偏移值。
于 NX7.5.0 版本创建。
许可证要求：无

参数

offsetX offsetx

◆ SetOffsetY()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetOffsetY ( double offsetY )

设置沿Y方向的偏移值。
创建于NX7.5.0。

许可证要求：无

参数

offsetY 沿Y方向的偏移值

◆ SetPointForRamp()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPointForRamp ( NXOpen::Point * pointForRamp )

设置扫掠引导曲线的切点
创建于NX7.5.0。

许可证要求：无

参数

pointForRamp 坡台点

◆ SetPunchPlateClearance()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPunchPlateClearance ( double punchPlateClr )

设置冲头板间隙。
于 NX7.5.0 版本创建。

许可要求：无

参数

punchPlateClr 冲头板间隙

◆ SetPunchShankParaC()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPunchShankParaC ( double punchShankParaC )

设置凸模柄部的真体与假体之间的间隙参数。
创建于NX7.5.0。

许可要求：无

参数

punchShankParaC 凸模柄部间隙参数

◆ SetPunchShankParaFL()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPunchShankParaFL ( double punchShankParaFL )

设置凸模柄部的假体高度参数。
创建于NX7.5.0。

许可要求：无

参数

punchShankParaFL 凸模柄部假体高度参数

◆ SetPunchShankParaL1()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPunchShankParaL1 ( double punchShankParaL1 )

设置凸模柄部用于实体和虚体的参数长度。
于NX7.5.0版本创建。
许可要求：无

参数

punchShankParaL1 凸模柄部用于实体和虚体的参数长度

◆ SetPunchShankParaLength()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPunchShankParaLength ( double punchShankParaL )

设置凸模柄部参数长度。
于NX7.5.0版本创建。
许可要求：无

参数

punchShankParaL 凸模柄部参数长度

◆ SetPunchShankParaPL()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPunchShankParaPL ( double punchShankParaPL )

设置凸模柄部的真体高度参数。
创建于NX7.5.0。

许可要求：无

参数

punchShankParaPL 凸模柄部真体高度参数

◆ SetPunchShankParaR()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPunchShankParaR ( double punchShankParaR )

设置凸模柄部的真体半径参数。
创建于NX7.5.0。

许可要求：无

参数

punchShankParaR 凸模柄部真体半径参数

◆ SetPunchShankParaWidth()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetPunchShankParaWidth ( double punchShankParaW )

设置凸模柄部参数宽度。
于NX7.5.0版本创建。
许可要求：无

参数

punchShankParaW 凸模柄部参数宽度

◆ SetRampSteps()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetRampSteps ( NXOpen::Tooling::InsertAuxiliaryBuilder::RampStepsType rampSteps )

设置斜坡台阶。
于NX11.0.0版本创建。
许可要求：prog_die_wizard ("UG/Progressive Die Wizard")

参数

rampSteps 斜坡台阶

◆ SetRectangularOperation()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetRectangularOperation ( NXOpen::Tooling::InsertAuxiliaryBuilder::RectOperationOption rectOperationType )

设置矩形阵列操作。
于 NX7.5.0 版本创建。
许可证要求：无

参数

rectOperationType rectoperationtype

◆ SetRectangularXVector()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetRectangularXVector ( NXOpen::Direction * rectSpecifyVectorX )

设置矩形阵列的 X 向量。
于 NX7.5.0 版本创建。
许可证要求：无

参数

rectSpecifyVectorX rectspecifyvectorx

◆ SetRectangularYVector()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetRectangularYVector ( NXOpen::Direction * rectSpecifyVectorY )

设置矩形阵列的 Y 向量。
于 NX7.5.0 版本创建。
许可证要求：无

参数

rectSpecifyVectorY rectspecifyvectory

◆ SetRectDeleteAllComponents()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetRectDeleteAllComponents ( bool rectDeleteAllComponents )

设置是否删除矩形阵列中所有组件的选项。
于 NX7.5.0 版本创建。
许可证要求：无

参数

rectDeleteAllComponents rectdeleteallcomponents

◆ SetShankShape()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetShankShape ( NXOpen::Tooling::InsertAuxiliaryBuilder::ShankShapeTypes shankShape )

设置柄部形状。
于NX7.5.0版本创建。
许可要求：无

参数

shankShape 柄部形状

◆ SetStripperPlateClearance()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetStripperPlateClearance ( double stripperPlateClr )

设置卸料板间隙。
创建于NX7.5.0。

许可证要求 : 无

参数

stripperPlateClr 卸料板间隙

◆ SetTotalAlongX()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetTotalAlongX ( int totalNumberX )

设置沿 X 方向的镶块总数。
于 NX7.5.0 版本创建。
许可证要求：无

参数

totalNumberX totalnumberx

◆ SetTotalAlongY()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetTotalAlongY ( int totalNumberY )

设置沿Y方向的总插入数量。
创建于NX7.5.0。

许可证要求：无

参数

totalNumberY 沿Y方向的总插入数量

◆ SetTotalNumber()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetTotalNumber ( int totalNumber )

设置圆形阵列的总插入数量。
创建于NX7.5.0。

许可证要求：无

参数

totalNumber 圆形阵列的总插入数量

◆ SetType()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetType ( NXOpen::Tooling::InsertAuxiliaryBuilder::Types type )

设置插入辅助类型。
于NX7.5.0版本创建。
许可要求：无

参数

type 类型

◆ SetUseBottomPlateClearance()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetUseBottomPlateClearance ( bool useBPClearance )

设置是否使用下托板间隙的选项。
于 NX7.5.0 版本创建。

许可要求：无

参数

useBPClearance 是否使用下托板间隙的选项

◆ SetUseClearance()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetUseClearance ( bool useClearance )

设置是否使用间隙的选项。
创建于NX7.5.0。

许可证要求 : 无

参数

useClearance 是否使用间隙

◆ SetUseFaceOrSketch()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetUseFaceOrSketch ( NXOpen::Tooling::InsertAuxiliaryBuilder::UseFaceOrSketchToRevolve useFaceOrSketch )

设置使用面或草图的选项。
创建于NX11.0.1。

许可要求：prog_die_wizard ("UG/级进模向导")

参数

useFaceOrSketch 使用面或草图选项

◆ SetUsePunchPlateClearance()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetUsePunchPlateClearance ( bool usePPClearance )

设置是否使用冲头板间隙的选项。
于 NX7.5.0 版本创建。

许可要求：无

参数

usePPClearance 是否使用冲头板间隙的选项

◆ SetUseStripperPlateClearance()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetUseStripperPlateClearance ( bool useSPClearance )

设置是否使用卸料板间隙的选项。
于 NX7.5.0 版本创建。

许可要求：无

参数

useSPClearance 是否使用卸料板间隙的选项

◆ SetVectorForRamp()

void NXOpen::Tooling::InsertAuxiliaryBuilder::SetVectorForRamp ( NXOpen::Direction * vectorForRamp )

设置用于确定包含扫掠引导曲线的基准平面法线的矢量
创建于NX7.5.0。

许可证要求：无

参数

vectorForRamp 坡台矢量

◆ ShankShape()

NXOpen::Tooling::InsertAuxiliaryBuilder::ShankShapeTypes NXOpen::Tooling::InsertAuxiliaryBuilder::ShankShape ( )

返回柄部形状。
于NX7.5.0版本创建。
许可要求：无

◆ ShanksToDelete()

NXOpen::ScCollector * NXOpen::Tooling::InsertAuxiliaryBuilder::ShanksToDelete ( )

返回将被删除的刀杆的面。
在 NX7.5.0 中创建。

许可证要求：无

◆ SketchToRevolve()

NXOpen::Section * NXOpen::Tooling::InsertAuxiliaryBuilder::SketchToRevolve ( )

获取要旋转的草图
创建于NX11.0.1。

许可证要求：无

◆ StripperPlateClearance()

double NXOpen::Tooling::InsertAuxiliaryBuilder::StripperPlateClearance ( )

返回卸料板间隙。
于 NX7.5.0 版本创建。

许可要求：无

◆ TotalAlongX()

int NXOpen::Tooling::InsertAuxiliaryBuilder::TotalAlongX ( )

返回沿 X 方向的镶块总数。
于 NX7.5.0 版本创建。
许可证要求：无

◆ TotalAlongY()

int NXOpen::Tooling::InsertAuxiliaryBuilder::TotalAlongY ( )

获取沿Y方向的总插入数量。
创建于NX7.5.0。

许可证要求：无

◆ TotalNumber()

int NXOpen::Tooling::InsertAuxiliaryBuilder::TotalNumber ( )

获取圆形阵列的总插入数量。
创建于NX7.5.0。

许可证要求：无

◆ Type()

NXOpen::Tooling::InsertAuxiliaryBuilder::Types NXOpen::Tooling::InsertAuxiliaryBuilder::Type ( )

返回插入辅助类型。
于NX7.5.0版本创建。
许可要求：无

◆ UseBottomPlateClearance()

bool NXOpen::Tooling::InsertAuxiliaryBuilder::UseBottomPlateClearance ( )

返回是否使用下托板间隙的选项。
于 NX7.5.0 版本创建。

许可要求：无

◆ UseClearance()

bool NXOpen::Tooling::InsertAuxiliaryBuilder::UseClearance ( )

返回是否使用间隙的选项。
创建于NX7.5.0。

许可证要求 : 无

◆ UseFaceOrSketch()

NXOpen::Tooling::InsertAuxiliaryBuilder::UseFaceOrSketchToRevolve NXOpen::Tooling::InsertAuxiliaryBuilder::UseFaceOrSketch ( )

返回使用面或草图的选项。
创建于NX11.0.1。

许可要求：无

◆ UsePunchPlateClearance()

bool NXOpen::Tooling::InsertAuxiliaryBuilder::UsePunchPlateClearance ( )

返回是否使用冲头板间隙的选项。
于 NX7.5.0 版本创建。

许可要求：无

◆ UseStripperPlateClearance()

bool NXOpen::Tooling::InsertAuxiliaryBuilder::UseStripperPlateClearance ( )

返回是否使用卸料板间隙的选项。
于 NX7.5.0 版本创建。

许可要求：无

◆ VectorForRamp()

NXOpen::Direction * NXOpen::Tooling::InsertAuxiliaryBuilder::VectorForRamp ( )

获取用于确定包含扫掠引导曲线的基准平面法线的矢量
创建于NX7.5.0。

许可证要求：无

Public 类型

Public 成员函数

友元

详细描述

成员枚举类型说明

◆ CircOperationTypes

◆ DesignToolOption

◆ HeelTypesType

◆ RampStepsType

◆ RectOperationOption

◆ ShankShapeTypes

◆ Types

◆ UseFaceOrSketchToRevolve

成员函数说明

◆ BlendRadius()

◆ BottomPlateClearance()

◆ CircDeleteAllComponents()

◆ CircularInsert()

◆ CircularOperation()

◆ CircularVector()

◆ ClearanceValue()

◆ ControlPoint()

◆ CopySelectInsert()

◆ CreateCurvesToDivideFace()

◆ DesignMountHead()

◆ DesignTool()

◆ DestinationPoint()

◆ FaceForRamp()

◆ FalseBodyHeight()

◆ HeelFalseHeightClearance()

◆ HeelHeight()

◆ HeelLength()

◆ HeelRadian()

◆ HeelTypes()

◆ HeelWidth()

◆ InsertEdge()

◆ InsertShankFace()

◆ InsertsToDelete()

◆ MountPunchEdge()

◆ MountPunchFace()

◆ OffsetAngle()

◆ OffsetX()

◆ OffsetY()

◆ PointForRamp()

◆ Punch()

◆ PunchEdge()

◆ PunchPlateClearance()

◆ PunchShankFace()

◆ PunchShankParaC()

◆ PunchShankParaFL()

◆ PunchShankParaL1()

◆ PunchShankParaLength()

◆ PunchShankParaPL()

◆ PunchShankParaR()

◆ PunchShankParaWidth()

◆ RadiusForRamp()

◆ RampShankHeight()

◆ RampSteps()

◆ RectangularInsert()

◆ RectangularOperation()

◆ RectangularXVector()

◆ RectangularYVector()

◆ RectDeleteAllComponents()

◆ SelectFaceToDivide()

◆ SelectInsertToDeleteRamp()

◆ SelectRampFeature()

◆ SelectShankProfile()

◆ SetBlendRadius()

◆ SetBottomPlateClearance()

◆ SetCircDeleteAllComponents()

◆ SetCircularOperation()

◆ SetCircularVector()

◆ SetClearanceValue()

◆ SetControlPoint()

◆ SetDesignTool()

◆ SetDestinationPoint()

◆ SetHeelFalseHeightClearance()

◆ SetHeelHeight()

◆ SetHeelLength()

◆ SetHeelRadian()
