STEP242导入器更多...

#include <Step242Importer.hxx>

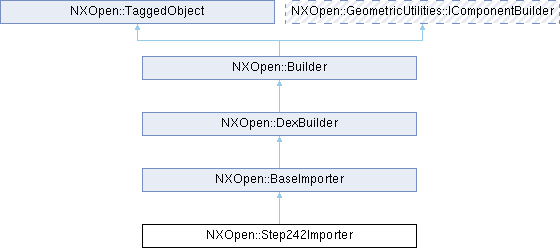

类 NXOpen::Step242Importer 继承关系图:

Public 类型
enum	ImportToOption { ImportToOptionWorkPart , ImportToOptionNewPart }
enum	MessageEnum { MessageEnumNone , MessageEnumInformational , MessageEnumWarning , MessageEnumError , MessageEnumDebug , MessageEnumAll }
Public 类型继承自 NXOpen::BaseImporter
enum	Mode { ModeNativeFileSystem , ModeTeamcenter }

Public 成员函数
bool	FileOpenFlag ()
bool	FlattenAssembly ()
NXOpen::Step242Importer::ImportToOption	ImportTo ()
bool	ImportToTeamcenter ()
NXOpen::Step242Importer::MessageEnum	Messages ()
NXOpen::ObjectTypeSelector *	ObjectTypes ()
bool	Optimize ()
void	SaveSettings (const char *filename)
void	SaveSettings (const NXString &filename)
void	SetFileOpenFlag (bool doingFileOpen)
void	SetFlattenAssembly (bool flattenAssembly)
void	SetImportTo (NXOpen::Step242Importer::ImportToOption importTo)
void	SetImportToTeamcenter (bool importToTeamcenter)
void	SetMessages (NXOpen::Step242Importer::MessageEnum messages)
void	SetOptimize (bool optimize)
void	SetSettingsFile (const char *filename)
void	SetSettingsFile (const NXString &filename)
void	SetSewSurfaces (bool sewSurfaces)
void	SetSimplifyGeometry (bool simplifyGeometry)
void	SetSmoothBSurfaces (bool smoothBSurfaces)
NXString	SettingsFile ()
bool	SewSurfaces ()
bool	SimplifyGeometry ()
bool	SmoothBSurfaces ()
Public 成员函数继承自 NXOpen::BaseImporter
NXOpen::BaseImporter::Mode	GetMode ()
NXString	InputFile ()
NXString	OutputFile ()
void	SetInputFile (const char *filename)
void	SetInputFile (const NXString &filename)
void	SetMode (NXOpen::BaseImporter::Mode mode)
void	SetOutputFile (const char *filename)
void	SetOutputFile (const NXString &filename)
Public 成员函数继承自 NXOpen::DexBuilder
bool	ProcessHoldFlag ()
void	SetProcessHoldFlag (bool doingFileSave)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_Step242ImporterBuilder

详细描述

STEP242导入器

表示用于导入STEP242数据的@link NXOpen::Step242Importer NXOpen::Step242Importer@endlink
此类通过@link NXOpen::DexManager NXOpen::DexManager@endlink 创建。
Commit()将返回空对象  <br> 要创建此类的新实例，请使用@link NXOpen::DexManager::CreateStep242Importer  NXOpen::DexManager::CreateStep242Importer @endlink  <br>

默认值

属性	值
展平装配	0
导入目标	工作部件
导入到Teamcenter	0
消息级别	无
优化	0
缝合曲面	0
简化几何	0
平滑B曲面	1

创建于NX11.0.0版本。

成员枚举类型说明

◆ ImportToOption

enum NXOpen::Step242Importer::ImportToOption

导入目标部件选项。

枚举值
ImportToOptionWorkPart	将STEP242文件导入到工作部件
ImportToOptionNewPart	将STEP242文件导入到新部件

◆ MessageEnum

enum NXOpen::Step242Importer::MessageEnum

文件导入时的消息输出级别。

枚举值
MessageEnumNone	无消息
MessageEnumInformational	信息性消息
MessageEnumWarning	警告消息
MessageEnumError	错误消息
MessageEnumDebug	调试消息
MessageEnumAll	所有消息

成员函数说明

◆ FileOpenFlag()

bool NXOpen::Step242Importer::FileOpenFlag ( )

获取文件打开标志 - 执行文件导入时设为false
版本始于NX11.0.0.

许可要求：无

◆ FlattenAssembly()

bool NXOpen::Step242Importer::FlattenAssembly ( )

获取展平装配选项 - 若设为true，将不保留装配结构。
创建于NX11.0.0。

许可证要求：无

◆ ImportTo()

NXOpen::Step242Importer::ImportToOption NXOpen::Step242Importer::ImportTo ( )

获取导入目标选项 - 该选项决定IGES文件的导入目标，可以是新部件或工作部件。
创建于NX11.0.0。

许可证要求：无

◆ ImportToTeamcenter()

bool NXOpen::Step242Importer::ImportToTeamcenter ( )

获取导入到Teamcenter选项 - 若设为true，装配将被导入到Teamcenter中。
创建于NX11.0.0。

许可证要求：无

◆ Messages()

NXOpen::Step242Importer::MessageEnum NXOpen::Step242Importer::Messages ( )

获取加载Step242文件时系统日志的消息级别
版本始于NX11.0.0.

许可要求：无

◆ ObjectTypes()

NXOpen::ObjectTypeSelector * NXOpen::Step242Importer::ObjectTypes ( )

获取对象类型选择器 - 用于设置对象类型过滤器，将根据类型过滤对象。
创建于NX11.0.0。

许可证要求：无

◆ Optimize()

bool NXOpen::Step242Importer::Optimize ( )

获取几何优化选项 - 若设为true，将优化几何。
创建于NX11.0.0。

许可证要求：无

◆ SaveSettings() [1/2]

void NXOpen::Step242Importer::SaveSettings ( const char * filename )

保存设置 - 将设置保存到指定文件
版本始于NX11.0.0.

许可要求：无

参数

filename 文件路径

◆ SaveSettings() [2/2]

void NXOpen::Step242Importer::SaveSettings ( const NXString & filename )

保存设置 - 将设置保存到指定文件
版本始于NX11.0.0.

许可要求：无

参数

filename 文件路径

◆ SetFileOpenFlag()

void NXOpen::Step242Importer::SetFileOpenFlag ( bool doingFileOpen )

设置文件打开标志 - 执行文件导入时设为false
版本始于NX11.0.0.

许可要求：无

参数

doingFileOpen 文件打开标志

◆ SetFlattenAssembly()

void NXOpen::Step242Importer::SetFlattenAssembly ( bool flattenAssembly )

设置展平装配选项 - 若设为true，将不保留装配结构。
创建于NX11.0.0。

许可证要求：无

参数

flattenAssembly 展平装配选项

◆ SetImportTo()

void NXOpen::Step242Importer::SetImportTo ( NXOpen::Step242Importer::ImportToOption importTo )

设置导入目标选项 - 该选项决定IGES文件的导入目标，可以是新部件或工作部件。
创建于NX11.0.0。

许可证要求：无

参数

importTo 导入目标选项

◆ SetImportToTeamcenter()

void NXOpen::Step242Importer::SetImportToTeamcenter ( bool importToTeamcenter )

设置导入到Teamcenter选项 - 若设为true，装配将被导入到Teamcenter中。
创建于NX11.0.0。

许可证要求：无

参数

importToTeamcenter 导入到Teamcenter选项

◆ SetMessages()

void NXOpen::Step242Importer::SetMessages ( NXOpen::Step242Importer::MessageEnum messages )

设置加载Step242文件时系统日志的消息级别
版本始于NX11.0.0.

许可要求：无

参数

messages 消息级别

◆ SetOptimize()

void NXOpen::Step242Importer::SetOptimize ( bool optimize )

设置几何优化选项 - 若设为true，将优化几何。
创建于NX11.0.0。

许可证要求：无

参数

optimize 几何优化选项

◆ SetSettingsFile() [1/2]

void NXOpen::Step242Importer::SetSettingsFile ( const char * filename )

设置设置文件 - 用于定义默认选项的文件
版本始于NX11.0.0.

许可要求：无

参数

filename 文件路径

◆ SetSettingsFile() [2/2]

void NXOpen::Step242Importer::SetSettingsFile ( const NXString & filename )

设置设置文件 - 用于定义默认选项的文件
版本始于NX11.0.0.

许可要求：无

参数

filename 文件路径

◆ SetSewSurfaces()

void NXOpen::Step242Importer::SetSewSurfaces ( bool sewSurfaces )

设置自动缝合曲面选项 - 若设为true，曲面将被自动缝合。
创建于NX11.0.0。

许可证要求：无

参数

sewSurfaces 自动缝合曲面选项

◆ SetSimplifyGeometry()

void NXOpen::Step242Importer::SetSimplifyGeometry ( bool simplifyGeometry )

设置自动简化几何选项 - 若设为true，几何将被自动简化。
创建于NX11.0.0。

许可证要求：无

参数

simplifyGeometry 自动简化几何选项

◆ SetSmoothBSurfaces()

void NXOpen::Step242Importer::SetSmoothBSurfaces ( bool smoothBSurfaces )

设置B曲面平滑选项 - 若设为true，将平滑B曲面。
创建于NX11.0.0。

许可证要求：无

参数

smoothBSurfaces B曲面平滑选项

◆ SettingsFile()

NXString NXOpen::Step242Importer::SettingsFile ( )

获取设置文件 - 用于定义默认选项的文件
版本始于NX11.0.0.

许可要求：无

◆ SewSurfaces()

bool NXOpen::Step242Importer::SewSurfaces ( )

获取自动缝合曲面选项 - 若设为true，曲面将被自动缝合。
创建于NX11.0.0。

许可证要求：无

◆ SimplifyGeometry()

bool NXOpen::Step242Importer::SimplifyGeometry ( )

获取自动简化几何选项 - 若设为true，几何将被自动简化。
创建于NX11.0.0。

许可证要求：无

◆ SmoothBSurfaces()

bool NXOpen::Step242Importer::SmoothBSurfaces ( )

获取B曲面平滑选项 - 若设为true，将平滑B曲面。
创建于NX11.0.0。

许可证要求：无
