NXOpen::Assemblies::ComponentPatternBuilder类 参考
组件阵列构建器类 更多...
#include <Assemblies_ComponentPatternBuilder.hxx>

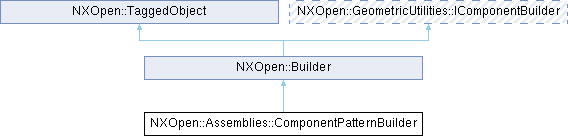

类 NXOpen::Assemblies::ComponentPatternBuilder 继承关系图:
Public 成员函数 | |
| bool | Associative () |
| NXOpen::SelectDisplayableObjectList * | ComponentPatternSet () |
| bool | CopyConstraintPattern () |
| bool | GetDynamicPositioning () |
| NXOpen::GeometricUtilities::PatternDefinition * | PatternService () |
| void | SetAssociative (bool isAssociative) |
| void | SetCopyConstraintPattern (bool isCopyConstraintReferencePattern) |
| void | SetDynamicPositioning (bool isDynamicPositioning) |
| void | SetObject (NXOpen::Assemblies::ComponentPattern *compPattern) |
| Public 成员函数 继承自 NXOpen::Builder | |
| NXOpen::NXObject * | Commit () |
| void | Destroy () |
| std::vector< NXOpen::NXObject * > | GetCommittedObjects () |
| NXOpen::NXObject * | GetObject () |
| NXOpen::PreviewBuilder * | PreviewBuilder () |
| void | ShowResults () |
| virtual bool | Validate () |
| Public 成员函数 继承自 NXOpen::TaggedObject | |
| tag_t | Tag () const |
友元 | |
| class | _ComponentPatternBuilderBuilder |
详细描述
组件阵列构建器类
表示一个构建器类，用于执行各种 NXOpen::Assemblies::ComponentPattern 操作。 此类的输入可以是PSM小平面对象。
要创建此类的新实例，请使用 NXOpen::Assemblies::ComponentAssembly::CreateComponentPatternBuilder
默认值。
| 属性 | 值 |
|---|---|
| PatternService.AlongPathDefinition.XOnPathSpacing.NCopies.Value | 2 |
| PatternService.AlongPathDefinition.XOnPathSpacing.SpaceType | 偏移 |
| PatternService.AlongPathDefinition.XPathOption | 偏移 |
| PatternService.AlongPathDefinition.YDirectionOption | 截面 |
| PatternService.AlongPathDefinition.YOnPathSpacing.NCopies.Value | 1 |
| PatternService.AlongPathDefinition.YPathOption | 偏移 |
| PatternService.AlongPathDefinition.YSpacing.NCopies.Value | 1 |
| PatternService.AlongPathDefinition.YSpacing.PitchDistance.Value | 10 (毫米部件), 1 (英寸部件) |
| PatternService.AlongPathDefinition.YSpacing.SpaceType | 偏移 |
| PatternService.AlongPathDefinition.YSpacing.SpanDistance.Value | 100 (毫米部件), 10 (英寸部件) |
| PatternService.CircularDefinition.AngularSpacing.NCopies.Value | 12 |
| PatternService.CircularDefinition.AngularSpacing.PitchAngle.Value | 30 |
| PatternService.CircularDefinition.AngularSpacing.PitchDistance.Value | 10 (毫米部件), 1 (英寸部件) |
| PatternService.CircularDefinition.AngularSpacing.SpaceType | 偏移 |
| PatternService.CircularDefinition.AngularSpacing.SpanAngle.Value | 360 (毫米部件), 360 (英寸部件) |
| PatternService.CircularDefinition.AngularSpacing.UsePitchOption | 角度 |
| PatternService.CircularDefinition.CreateLastStaggered | 真 |
| PatternService.CircularDefinition.HorizontalRef.RotationAngle.Value | 0 (毫米部件), 0 (英寸部件) |
| PatternService.CircularDefinition.IncludeSeedToggle | 真 |
| PatternService.CircularDefinition.RadialSpacing.NCopies.Value | 1 |
| PatternService.CircularDefinition.StaggerType | 无 |
| PatternService.HelixDefinition.AnglePitch.Value | 30 |
| PatternService.HelixDefinition.CountOfInstances.Value | 6 |
| PatternService.HelixDefinition.DirectionType | 右旋 |
| PatternService.HelixDefinition.DistancePitch.Value | 10 (毫米部件), 0.4 (英寸部件) |
| PatternService.HelixDefinition.HelixPitch.Value | 50 (毫米部件), 2 (英寸部件) |
| PatternService.HelixDefinition.HelixSpan.Value | 100 (毫米部件), 4 (英寸部件) |
| PatternService.HelixDefinition.NumberOfTurns.Value | 2 |
| PatternService.HelixDefinition.SizeOption | 数量角度距离 |
| PatternService.PatternFill.FillMargin.Value | 0 (毫米部件), 0 (英寸部件) |
| PatternService.PatternFill.FillOptions | 无 |
| PatternService.PatternFill.SimplifiedBoundaryToggle | 假 |
| PatternService.PatternOrientation.AlongOrientationOption | 垂直于路径 |
| PatternService.PatternOrientation.CircularOrientationOption | 跟随阵列 |
| PatternService.PatternOrientation.FollowFaceProjDirOption | 阵列平面法向 |
| PatternService.PatternOrientation.GeneralOrientationOption | 固定 |
| PatternService.PatternOrientation.HelixOrientationOption | 跟随阵列 |
| PatternService.PatternOrientation.LinearOrientationOption | 固定 |
| PatternService.PatternOrientation.MirrorOrientationOption | 跟随阵列 |
| PatternService.PatternOrientation.OrientationOption | 固定 |
| PatternService.PatternOrientation.PolygonOrientationOption | 跟随阵列 |
| PatternService.PatternOrientation.SpiralOrientationOption | 跟随阵列 |
| PatternService.PatternType | 线性 |
| PatternService.PolygonDefinition.NumberOfSides.Value | 6 |
| PatternService.PolygonDefinition.PolygonSizeOption | 内接 |
| PatternService.PolygonDefinition.PolygonSpacing.NCopies.Value | 4 |
| PatternService.PolygonDefinition.PolygonSpacing.PitchDistance.Value | 25 (毫米部件), 1 (英寸部件) |
| PatternService.PolygonDefinition.PolygonSpacing.SpaceType | 偏移 |
| PatternService.PolygonDefinition.PolygonSpacing.SpanAngle.Value | 360 |
| PatternService.PolygonDefinition.RadialSpacing.NCopies.Value | 1 |
| PatternService.PolygonDefinition.RadialSpacing.PitchDistance.Value | 25 (millimeters part), 1 (inches part) |
| PatternService.PolygonDefinition.RadialSpacing.SpanDistance.Value | 100 (millimeters part), 4 (inches part) |
| PatternService.RectangularDefinition.CreateLastStaggered | true |
| PatternService.RectangularDefinition.SimplifiedLayoutType | Square |
| PatternService.RectangularDefinition.StaggerType | None |
| PatternService.RectangularDefinition.XSpacing.NCopies.Value | 2 |
| PatternService.RectangularDefinition.YSpacing.NCopies.Value | 1 |
| PatternService.SpiralDefinition.DirectionType | Lefthand |
| PatternService.SpiralDefinition.NumberOfTurns.Value | 1 (millimeters part), 1 (inches part) |
| PatternService.SpiralDefinition.RadialPitch.Value | 50 (millimeters part), 2 (inches part) |
| PatternService.SpiralDefinition.SizeSpiralType | NumberOfTurns |
| PatternService.SpiralDefinition.TotalAngle.Value | 360 (millimeters part), 360 (inches part) |
创建于 NX9.0.0。
成员函数说明
◆ Associative()
| bool NXOpen::Assemblies::ComponentPatternBuilder::Associative | ( | ) |
返回 用于指定 NXOpen::Assemblies::ComponentPattern 是否关联的选项。
创建于 NX9.0.0。
许可要求：无
◆ ComponentPatternSet()
| NXOpen::SelectDisplayableObjectList * NXOpen::Assemblies::ComponentPatternBuilder::ComponentPatternSet | ( | ) |
返回用于阵列的 NXOpen::Assemblies::Component 。
创建于 NX9.0.0。
许可要求：无
◆ CopyConstraintPattern()
| bool NXOpen::Assemblies::ComponentPatternBuilder::CopyConstraintPattern | ( | ) |
返回 复制约束选项。启用此选项时创建复制约束类型的阵列，否则创建纯参考阵列。
创建于 NX9.0.1。
许可要求：无
◆ GetDynamicPositioning()
| bool NXOpen::Assemblies::ComponentPatternBuilder::GetDynamicPositioning | ( | ) |
获取动态定位标志。
创建于 NX9.0.0。
许可要求：无
◆ PatternService()
| NXOpen::GeometricUtilities::PatternDefinition * NXOpen::Assemblies::ComponentPatternBuilder::PatternService | ( | ) |
返回 NXOpen::GeometricUtilities::PatternDefinition 。
创建于 NX9.0.0。
许可要求：无
◆ SetAssociative()
| void NXOpen::Assemblies::ComponentPatternBuilder::SetAssociative | ( | bool | isAssociative | ) |
设置 用于指定 NXOpen::Assemblies::ComponentPattern 是否关联的选项。
创建于 NX9.0.0。
许可要求：装配（"ASSEMBLIES MODULE"）
- 参数
-
isAssociative isassociative
◆ SetCopyConstraintPattern()
| void NXOpen::Assemblies::ComponentPatternBuilder::SetCopyConstraintPattern | ( | bool | isCopyConstraintReferencePattern | ) |
设置 复制约束选项。启用此选项时创建复制约束类型的阵列，否则创建纯参考阵列。
创建于 NX9.0.1。
许可要求：装配（"ASSEMBLIES MODULE"）
- 参数
-
isCopyConstraintReferencePattern iscopyconstraintreferencepattern
◆ SetDynamicPositioning()
| void NXOpen::Assemblies::ComponentPatternBuilder::SetDynamicPositioning | ( | bool | isDynamicPositioning | ) |
设置动态定位标志。这将启用或禁用组件的动态预览。
创建于 NX9.0.0。
许可要求：装配（"ASSEMBLIES MODULE"）
- 参数
-
isDynamicPositioning isdynamicpositioning
◆ SetObject()
| void NXOpen::Assemblies::ComponentPatternBuilder::SetObject | ( | NXOpen::Assemblies::ComponentPattern * | compPattern | ) |
设置用于阵列定义的对象。
创建于 NX11.0.0。
许可要求：装配（"ASSEMBLIES MODULE"）
- 参数
-
compPattern 阵列定义对象
