CATIA V5文件创建器更多...

#include <Catiav5Creator.hxx>

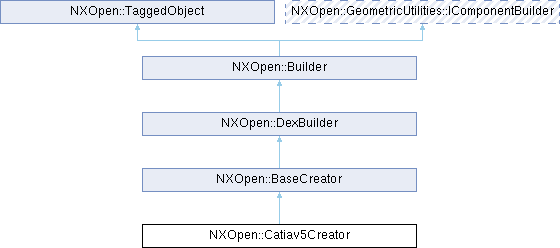

类 NXOpen::Catiav5Creator 继承关系图:

Public 类型
enum	ExportFromOption { ExportFromOptionDisplayPart , ExportFromOptionExistingPart }
Public 类型继承自 NXOpen::BaseCreator
enum	ExportDestinationOption { ExportDestinationOptionNativeFileSystem , ExportDestinationOptionTeamcenter }

Public 成员函数
bool	EnableHybridDesign ()
NXOpen::Catiav5Creator::ExportFromOption	ExportFrom ()
NXOpen::ObjectSelector *	ExportSelectionBlock ()
bool	FileSaveFlag ()
bool	IncludeBlankedObj ()
bool	IncludeCSYS ()
bool	IncludeIndWireFrame ()
bool	IncludeRefGeom ()
NXString	InputFile ()
void	SaveSettings (const char *filename)
void	SaveSettings (const NXString &filename)
void	SetEnableHybridDesign (bool enableHybridDesign)
void	SetExportFrom (NXOpen::Catiav5Creator::ExportFromOption exportFrom)
void	SetFileSaveFlag (bool doingFileSave)
void	SetIncludeBlankedObj (bool includeBlankedObj)
void	SetIncludeCSYS (bool includeCSYS)
void	SetIncludeIndWireFrame (bool includeIndWireFrame)
void	SetIncludeRefGeom (bool includeRefGeom)
void	SetInputFile (const char *filename)
void	SetInputFile (const NXString &filename)
void	SetSettingsFile (const char *filename)
void	SetSettingsFile (const NXString &filename)
NXString	SettingsFile ()
Public 成员函数继承自 NXOpen::BaseCreator
NXString	DatasetName ()
NXOpen::BaseCreator::ExportDestinationOption	ExportDestination ()
NXString	OutputFile ()
NXString	OutputFileExtension ()
void	SetDatasetName (const char *datasetName)
void	SetDatasetName (const NXString &datasetName)
void	SetExportDestination (NXOpen::BaseCreator::ExportDestinationOption exportFrom)
void	SetOutputFile (const char *filename)
void	SetOutputFile (const NXString &filename)
void	SetOutputFileExtension (const char *outputFileExtension)
void	SetOutputFileExtension (const NXString &outputFileExtension)
Public 成员函数继承自 NXOpen::DexBuilder
bool	ProcessHoldFlag ()
void	SetProcessHoldFlag (bool doingFileSave)
Public 成员函数继承自 NXOpen::Builder
NXOpen::NXObject *	Commit ()
void	Destroy ()
std::vector< NXOpen::NXObject * >	GetCommittedObjects ()
NXOpen::NXObject *	GetObject ()
NXOpen::PreviewBuilder *	PreviewBuilder ()
void	ShowResults ()
virtual bool	Validate ()
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_Catiav5CreatorBuilder

详细描述

CATIA V5文件创建器

表示用于导出CATIA V5数据的NXOpen::Catiav5Creator 此类使用NXOpen::DexManager 创建。 Commit()将返回空对象
要创建此类的新实例，请使用NXOpen::DexManager::CreateCatiav5Creator
默认值。

属性	值
EnableHybridDesign	1
ExportFrom	DisplayPart
IncludeBlankedObj	0
IncludeCSYS	0
IncludeIndWireFrame	0
IncludeRefGeom	0

创建于NX6.0.0。

成员枚举类型说明

◆ ExportFromOption

enum NXOpen::Catiav5Creator::ExportFromOption

导出来源选项

枚举值
ExportFromOptionDisplayPart	从显示部件导出数据
ExportFromOptionExistingPart	从磁盘上的现有部件导出数据

成员函数说明

◆ EnableHybridDesign()

bool NXOpen::Catiav5Creator::EnableHybridDesign ( )

返回启用混合设计的状态 - 若设置为true则启用混合设计
于NX7.5.0中创建。

许可要求：无

◆ ExportFrom()

NXOpen::Catiav5Creator::ExportFromOption NXOpen::Catiav5Creator::ExportFrom ( )

返回导出来源 - 此选项将决定导出的是显示部件还是现有部件的数据
于NX8.0.0版本创建。

许可要求：无

◆ ExportSelectionBlock()

NXOpen::ObjectSelector * NXOpen::Catiav5Creator::ExportSelectionBlock ( )

返回导出选择块 - 将通过此块进行对象选择。
于NX6.0.0版本创建。

许可要求：无

◆ FileSaveFlag()

bool NXOpen::Catiav5Creator::FileSaveFlag ( )

返回文件保存标志 - 若执行文件导出则应设置为false
于NX6.0.0中创建。

许可要求：无

◆ IncludeBlankedObj()

bool NXOpen::Catiav5Creator::IncludeBlankedObj ( )

返回是否包含隐藏对象 - 如果设为true，则隐藏对象也将被写入Catia文件。
于NX6.0.0版本创建。

许可要求：无

◆ IncludeCSYS()

bool NXOpen::Catiav5Creator::IncludeCSYS ( )

返回是否包含坐标系 - 若设置为true则基准坐标系将导出到Catia V5文件
于NX9.0.1中创建。

许可要求：无

◆ IncludeIndWireFrame()

bool NXOpen::Catiav5Creator::IncludeIndWireFrame ( )

返回是否包含独立线框 - 如果设为true，则独立线框对象将被导出到Catia V5文件中
于NX6.0.0版本创建。

许可要求：无

◆ IncludeRefGeom()

bool NXOpen::Catiav5Creator::IncludeRefGeom ( )

返回是否包含参考几何体 - 若设置为true则参考几何体将导出到Catia V5文件
于NX1872.0.0中创建。

许可要求：无

◆ InputFile()

NXString NXOpen::Catiav5Creator::InputFile ( )

返回输入文件 - 正在导出的文件名称。
于NX8.0.0版本创建。

许可要求：无

◆ SaveSettings() [1/2]

void NXOpen::Catiav5Creator::SaveSettings ( const char * filename )

保存设置 - 这将把设置保存到指定的文件中
于NX6.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SaveSettings() [2/2]

void NXOpen::Catiav5Creator::SaveSettings ( const NXString & filename )

保存设置 - 这将把设置保存到指定的文件中
于NX6.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetEnableHybridDesign()

void NXOpen::Catiav5Creator::SetEnableHybridDesign ( bool enableHybridDesign )

设置启用混合设计的状态 - 若设置为true则启用混合设计
于NX7.5.0中创建。

许可要求：无

参数

enableHybridDesign 启用混合设计

◆ SetExportFrom()

void NXOpen::Catiav5Creator::SetExportFrom ( NXOpen::Catiav5Creator::ExportFromOption exportFrom )

设置导出来源 - 此选项将决定导出的是显示部件还是现有部件的数据
于NX8.0.0版本创建。

许可要求：无

参数

exportFrom 导出来源

◆ SetFileSaveFlag()

void NXOpen::Catiav5Creator::SetFileSaveFlag ( bool doingFileSave )

设置文件保存标志 - 若执行文件导出则应设置为false
于NX6.0.0中创建。

许可要求：无

参数

doingFileSave 执行文件保存

◆ SetIncludeBlankedObj()

void NXOpen::Catiav5Creator::SetIncludeBlankedObj ( bool includeBlankedObj )

设置是否包含隐藏对象 - 如果设为true，则隐藏对象也将被写入Catia文件。
于NX6.0.0版本创建。

许可要求：无

参数

includeBlankedObj 是否包含隐藏对象

◆ SetIncludeCSYS()

void NXOpen::Catiav5Creator::SetIncludeCSYS ( bool includeCSYS )

设置是否包含坐标系 - 若设置为true则基准坐标系将导出到Catia V5文件
于NX9.0.1中创建。

许可要求：无

参数

includeCSYS 包含坐标系

◆ SetIncludeIndWireFrame()

void NXOpen::Catiav5Creator::SetIncludeIndWireFrame ( bool includeIndWireFrame )

设置是否包含独立线框 - 如果设为true，则独立线框对象将被导出到Catia V5文件中
于NX6.0.0版本创建。

许可要求：无

参数

includeIndWireFrame 是否包含独立线框

◆ SetIncludeRefGeom()

void NXOpen::Catiav5Creator::SetIncludeRefGeom ( bool includeRefGeom )

设置是否包含参考几何体 - 若设置为true则参考几何体将导出到Catia V5文件
于NX1872.0.0中创建。

许可要求：无

参数

includeRefGeom 包含参考几何体

◆ SetInputFile() [1/2]

void NXOpen::Catiav5Creator::SetInputFile ( const char * filename )

设置输入文件 - 正在导出的文件名称。
于NX8.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetInputFile() [2/2]

void NXOpen::Catiav5Creator::SetInputFile ( const NXString & filename )

设置输入文件 - 正在导出的文件名称。
于NX8.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetSettingsFile() [1/2]

void NXOpen::Catiav5Creator::SetSettingsFile ( const char * filename )

设置设置文件 - 用于读取默认选项的定义文件
于NX6.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SetSettingsFile() [2/2]

void NXOpen::Catiav5Creator::SetSettingsFile ( const NXString & filename )

设置设置文件 - 用于读取默认选项的定义文件
于NX6.0.0版本创建。

许可要求：无

参数

filename 文件名

◆ SettingsFile()

NXString NXOpen::Catiav5Creator::SettingsFile ( )

返回设置文件 - 用于读取默认选项的定义文件
于NX6.0.0版本创建。

许可要求：无
